前言

欢迎使用InBox700系列产品。<<InBox700系列用户手册>>将详细的指导您如何使用该产品。

前言部分包含如下内容：

4. 读者对象
5. 本手册约定
6. 资料获取方式
7. 技术支持联络信息

读者对象

本手册主要适用于如下工程人员：

3. 网络规划人员
4. 现场技术支持与维护人员
5. 负责网络配置和网络管理人员

本手册约定

1 图形界面格式约定

格 式	意 义
< >	带尖括号“< >”表示按钮名，如“单击<确定>按钮”。
“”	带双引号“”表示窗口名、菜单名，如：弹出“新建用户”窗口。
>>	多级菜单用“>>”隔开。如“文件>>新建>>文件夹”多级菜单表示“文件”菜单下的“新建”子菜单下的“文件夹”菜单项。

2 各类标志

本手册采用醒目标志表示在操作过程中应该特别注意的地方，这些标志的意义如下：

提醒操作中应注意的事项，不当的操作可能会导致数据丢失或者设备损坏。

对操作内容的描述进行必要的补充和说明。

资料获取方式

您可以通过Inhand网站（ www.inhand.com.cn ）获取产品规格书、用户手册、常用工具和快速手册等最新的产品资料。

技术支持联络信息

北京映翰通网络技术股份有限公司

地址：北京市朝阳区紫月路18号院3号楼5层

电话：400 868 8080

网址：www.inhand.com.cn

邮箱：support@inhand.com.cn

目录

正文

本手册是以InBox700系列中的其中一款产品为例说明，具体操作时请以实物为准。

一、InBox700简介

1.1 概述

InBOX700搭载瑞芯微RK3399芯片。该设备凭借3G/4G、无线网络，提供随处可得的不间断的互联网接入。InBOX700支持将设备数据实时更新至云管理平台， 并实现在云平台远程监控、 管理等功能。 InBOX700 提供更高性能更低功耗更加稳定的软硬件配置， 让数据传输过程更加流畅稳定。为工业应用而设计，提供多种API，便于设备制造商读取硬件信息，实现更多开发。

1.2 结构

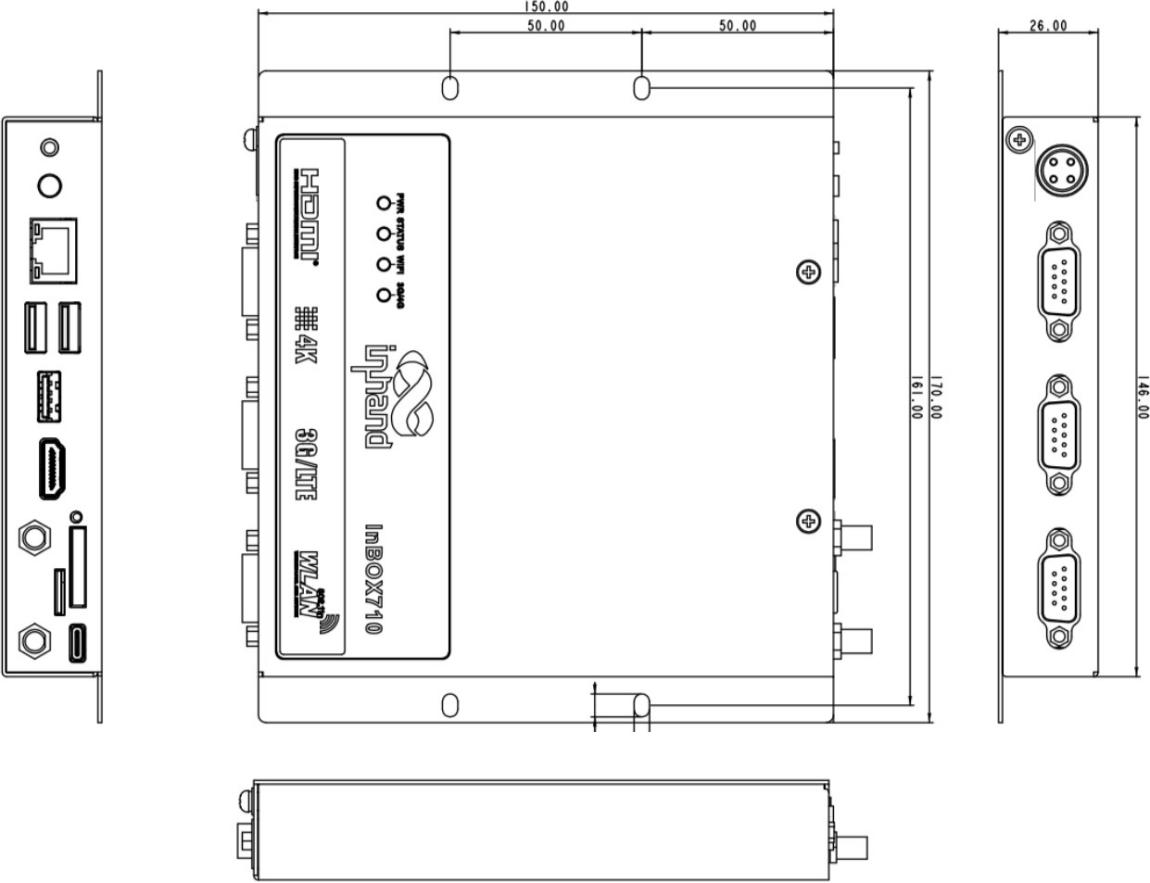

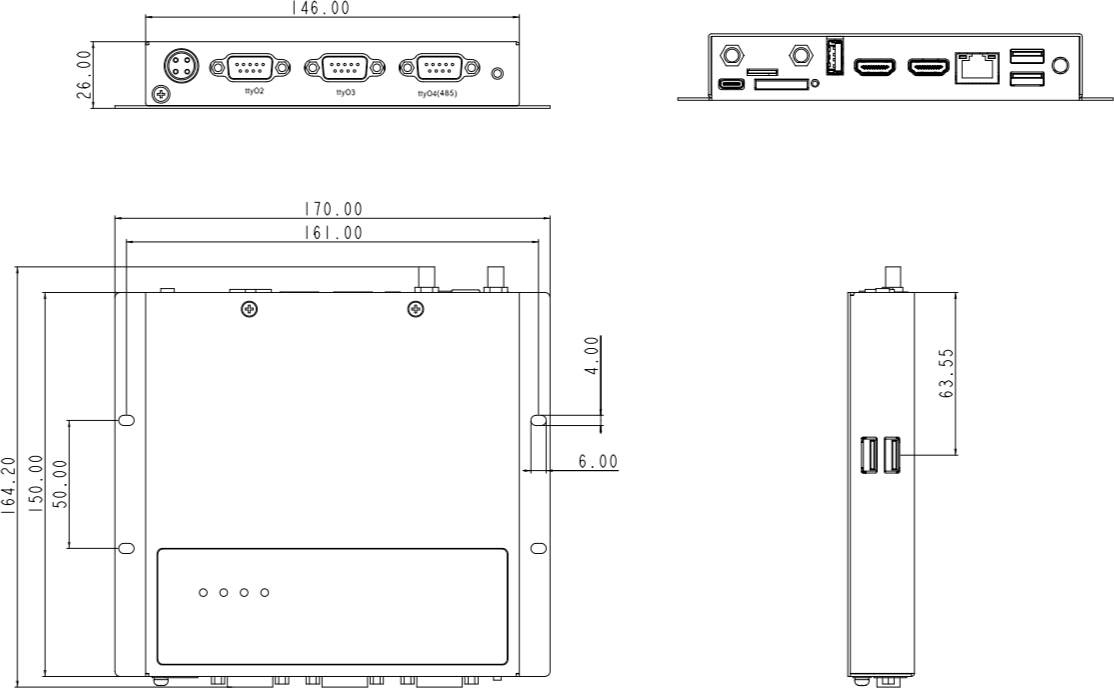

InBOX710产品尺寸图(mm)

InBOX712产品尺寸图(mm)

二、操作说明

2.1 adb模式

   在调试串口中输入“service adbd restart”，即可通过“adb shell”打开adb。

2.2 显示设置

2.2.1 设置分辨率

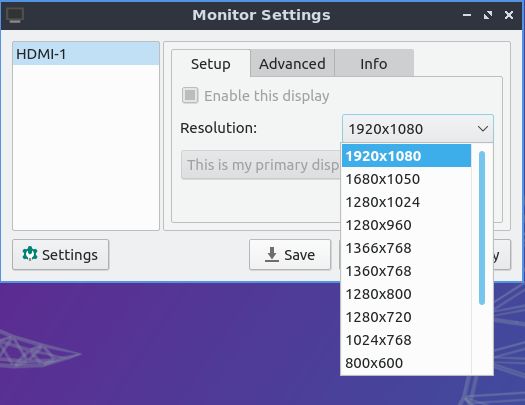

点击桌面左下角图标，选择“Preferences>>LXQT settings>>Monitoe settings”，打开分辨率设置对话框，根据自己的屏幕来选择相应的分辨率，如图2-2-1所示。

图2-2-1

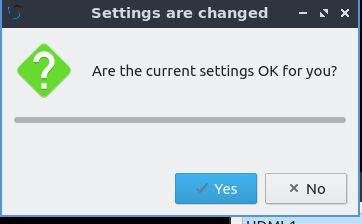

当选择了分辨率后，点击“Save”选项，弹出“Settings are changed”对话框，点击“Yes”选项，如图2-2-2所示。

图2-2-2

2.2.2 设置屏幕旋转

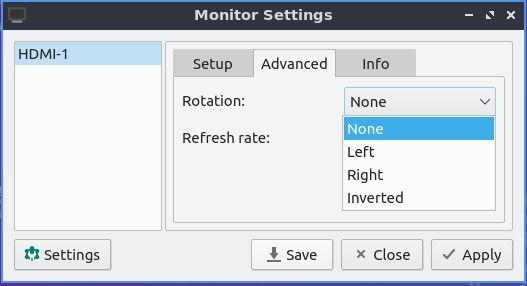

点击桌面左下角图标，选择“Preferences>>LXQT settings>>Monitoe settings”，选择“Advanced”，根据需要选择相应的旋转方向，如图2-2-3所示。

图2-2-3

修改旋转方向后，点击“Save”选项，弹出“Settings are changed”对话框，点击“Yes”选项，如图2-2-4所示。

图2-2-4

2.3 以太网设置

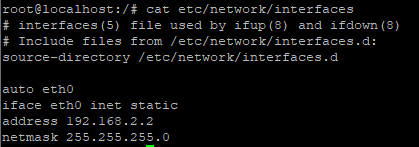

InBox710的以太网在设置页面中没有显示，需要通过命令“cat etc/network/interfaces”进行查看，默认地址为192.168.2.2，如图2-3-1所示。



图2-3-1

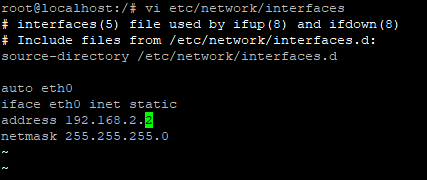

可以通过命令“vi etc/network/interfaces”进行修改，如图2-3-2所示。



图2-3-2

2.4 WiFi设置

打开Wi-Fi之前请确保Wi-Fi天线已经连接好。

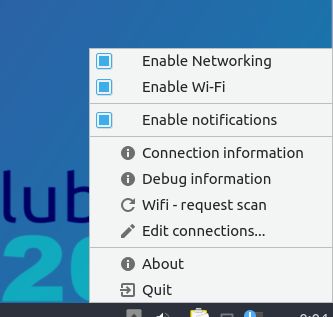

在桌面右下方右键点击，选择“Enable Wi-Fi”，开启WiFi，如图2-4-1所示。

图2-4-1

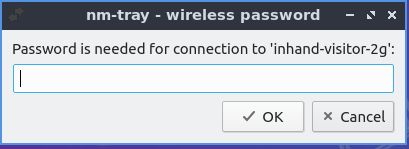

 在WiFi列表中会自动扫描到周围WiFi网络的SSID和安全性设置（开放网络或者WPA/WPA2保护），选择其中一个WiFi网络，进行连接。当选择加密型网络时，会自动弹出输入密码对话框，输入密码，点击连接。如图2-4-2所示。





图2-4-2

2.5文件管理

在桌面中选择“Ubuntu”，可以查看系统自带的文件和文件夹；也可以查看外接存储。

U盘，SD卡路径：/media/ubuntu/

2.6 视频播放

 打开视频所在文件夹，“右键>>Open with>>VLC media Player”

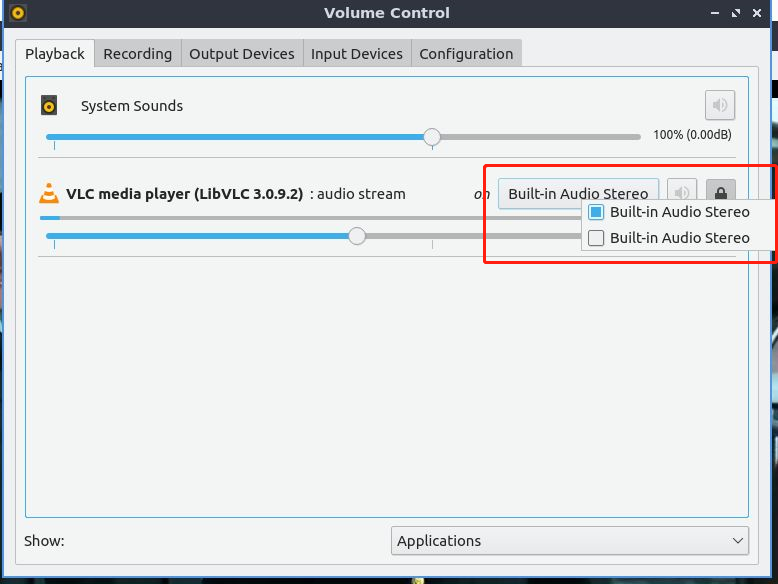

打开声音/调节音量： 在点击“Sound&Video>>Volume Control”，“Built-in Audio Stereo”中选择第一个选项，如图2-6-1所示。



图2-6-1

2.7 串口测试

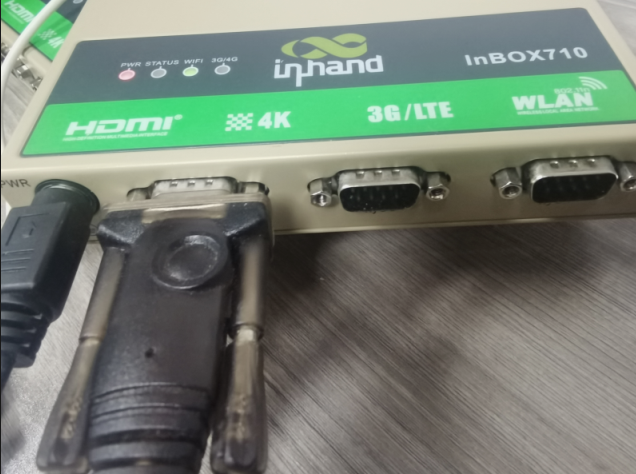

主要测试InBox710上的串口通信是否正常工作。用串口线将InBox710上的串口和PC上的串口相连，如图2-7-1所示。

图2-7-1

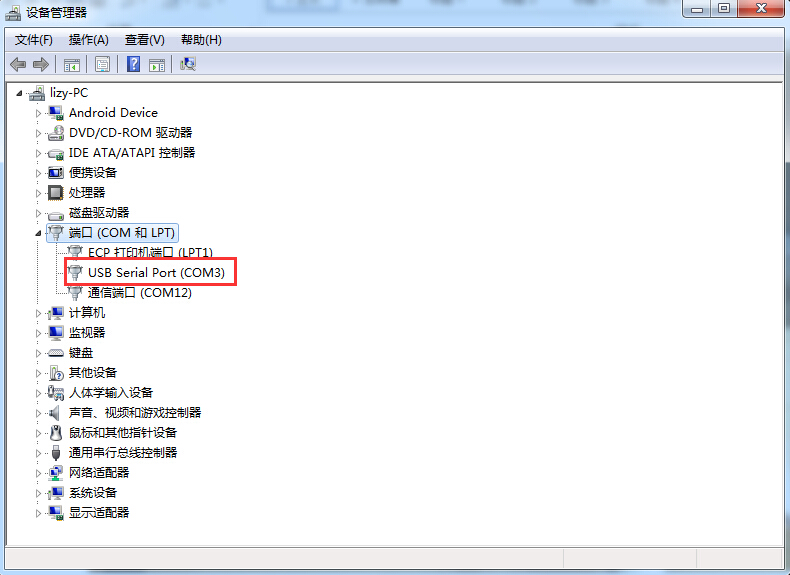

在这里连接的是ttyO2。在PC机上通过设备管理器查看连接的串口，如图2-7-2所示。

图2-7-2

从图中可以看出PC机器上连接的是COM3口。通过命令“sdebug /dev/ttyO2”打开232串口ttyO2，如图2-7-3所示。

图2-7-3

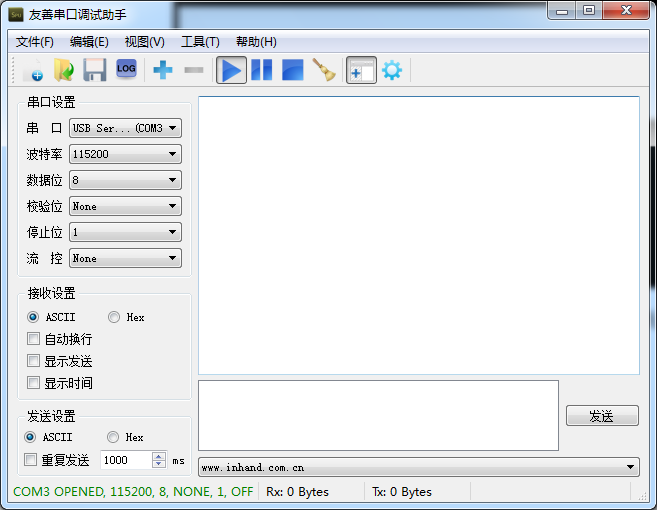

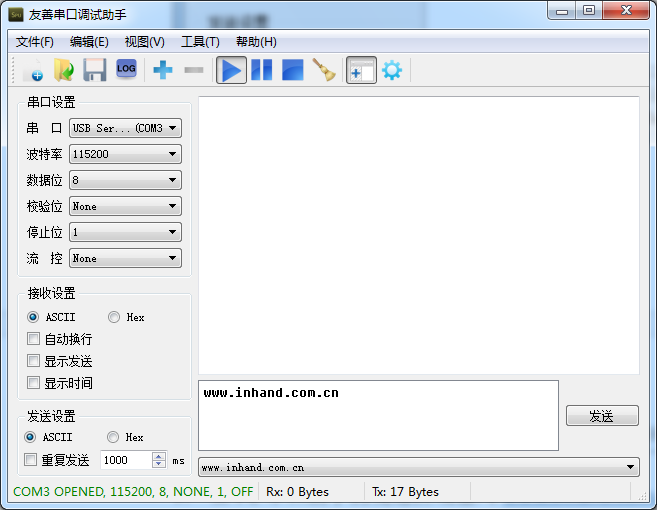

在PC端打开串口助手，设置端口为COM3，波特率配置为一致，如图2-7-6所示。

图2-7-4

在PC串口助手的发送区域输入www.inhand.com.cn并点击发送。则可以在APP中看到相应字符，如图2-7-5所示。

图2-7-5-PC端发送

图2-7-6-接收

2.8查看版本号

  在调试串口中输入命令“cat /etc/inbox_version”，即可查看版本号，如图2-8-1所示。



图2-8-1

2.9 On/Off按键

按下此按键，设备重新启动

2.10 Mode按键

模式按键，按住此按键上电可以进入Recovery模式，可以恢复出厂设置
