前言

欢迎使用InPAD070S/3101产品。<<InPAD070S/3101用户手册>>将详细的指导您如何使用该产品。

前言部分包含如下内容：

4. 读者对象
5. 本手册约定
6. 资料获取方式
7. 技术支持联络信息

读者对象

本手册主要适用于如下工程人员：

3. 网络规划人员
4. 现场技术支持与维护人员
5. 负责网络配置和网络管理人员

本手册约定

1 图形界面格式约定

格 式	意 义
< >	带尖括号“< >”表示按钮名，如“单击<确定>按钮”。
“”	带双引号“”表示窗口名、菜单名，如：弹出“新建用户”窗口。
>>	多级菜单用“>>”隔开。如“文件>>新建>>文件夹”多级菜单表示“文件”菜单下的“新建”子菜单下的“文件夹”菜单项。

2 各类标志

本手册采用醒目标志表示在操作过程中应该特别注意的地方，这些标志的意义如下：

提醒操作中应注意的事项，不当的操作可能会导致数据丢失或者设备损坏。

对操作内容的描述进行必要的补充和说明。

资料获取方式

您可以通过Inhand网站（ www.inhand.com.cn ）获取产品规格书、用户手册、常用工具和快速手册等最新的产品资料。

技术支持联络信息

北京映翰通网络技术股份有限公司

地址：北京市朝阳区紫月路18号院3号楼5层

电话：400 868 8080

网址：www.inhand.com.cn

邮箱：support@inhand.com.cn

目录

正文

本手册是以InPAD070S/3101中的其中一款产品为例说明，具体操作时请以实物为准。

一、InPAD070S/3101简介

1.1 概述

InPAD安卓一体机，配备7寸或10.1寸触控一体屏，搭载 4 核 RK3288 处理器，工业级的设计、丰富的接口和多种网络接入方式，带来长期可靠的网络连接和使用体验；同时支持数据实时更新至云管理平台，并实现在云平台远程监控、管理等功能，为客户提供高效便捷的设备管理能力。

1.2 结构尺寸

InPAD070S/3101主要分为两款设备：InPAD070S 、InPAD3101，设备外围接口如下：

	InPAD070S	InPAD3101
按键	Pwr*1，mode*1
供电接口	DC-input，12V电源接口为圆形接口
SIM卡	SIM 卡槽 *1，大卡
USB	USB2.0 *4
485	RS485 串口 *2， 一个 5pin 工业端子，间距 3.5mm，带法兰
232	RS232 串口 *2， 3pin 工业端子，间距3.5mm，无法兰
网口	百兆 *1
天线接口	WiFi*1 ，4G*1
调试接口	ADB *1
蓝牙	4.2

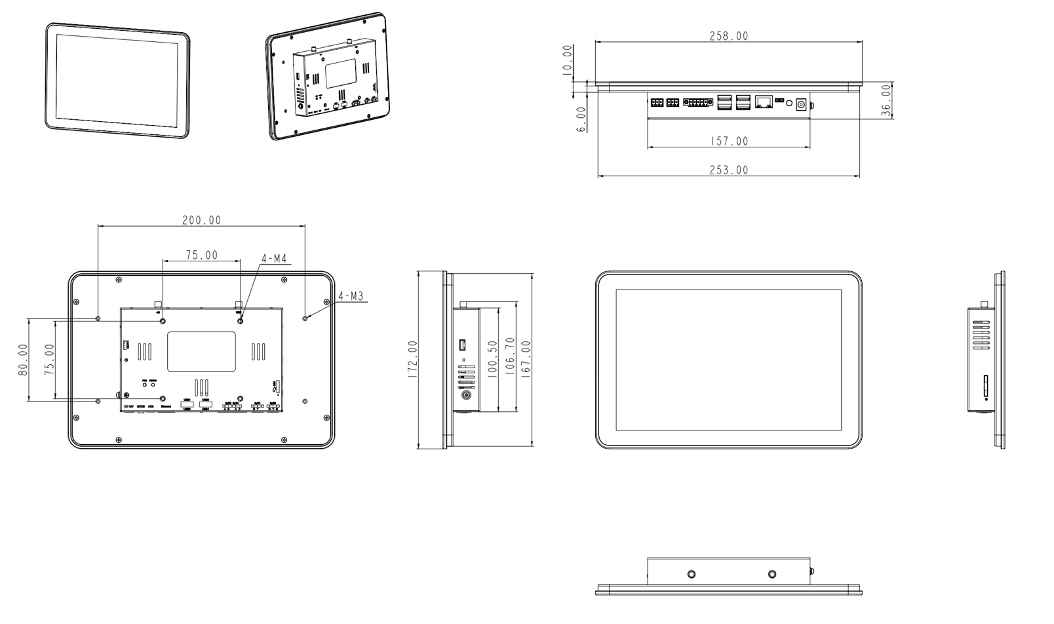

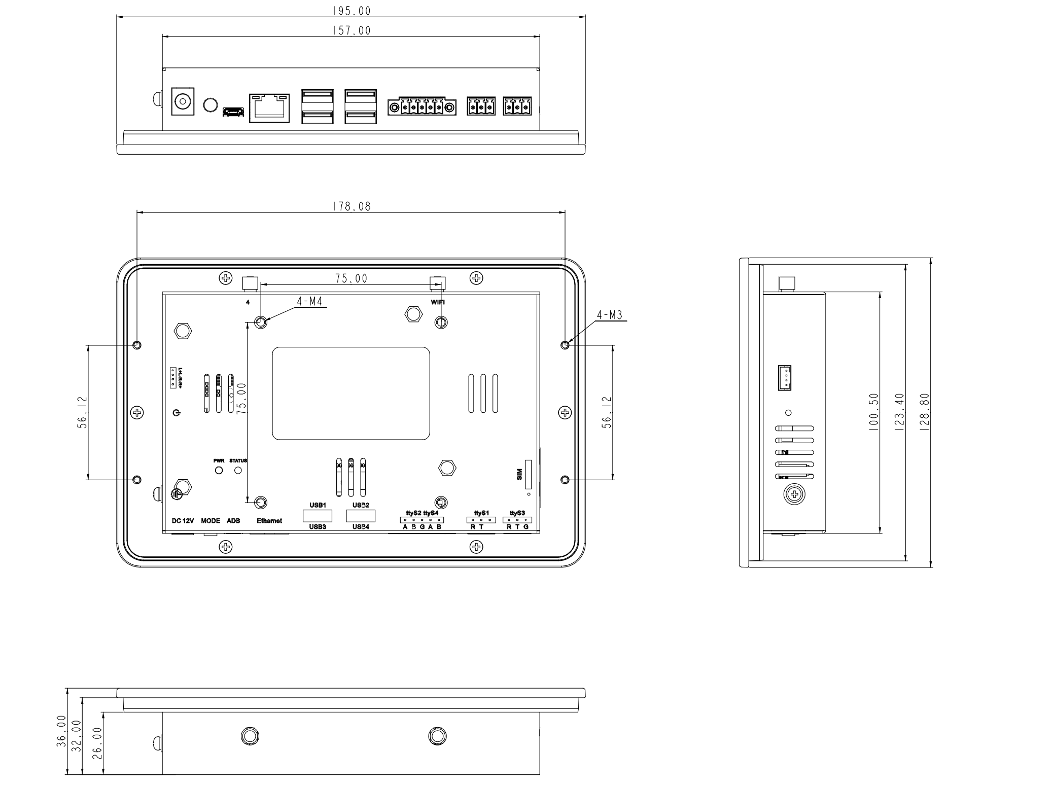

InPAD070S产品尺寸图（mm）

InPAD3101产品尺寸图(mm)

二、操作说明

2.1 显示设置

2.1.1 设置全屏显示

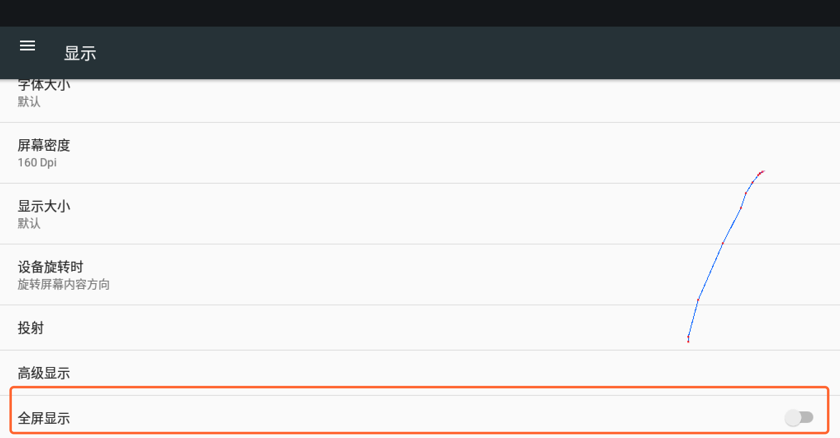

在桌面应用中点击“设置>>显示”，点击全屏显示。

图2-1-1

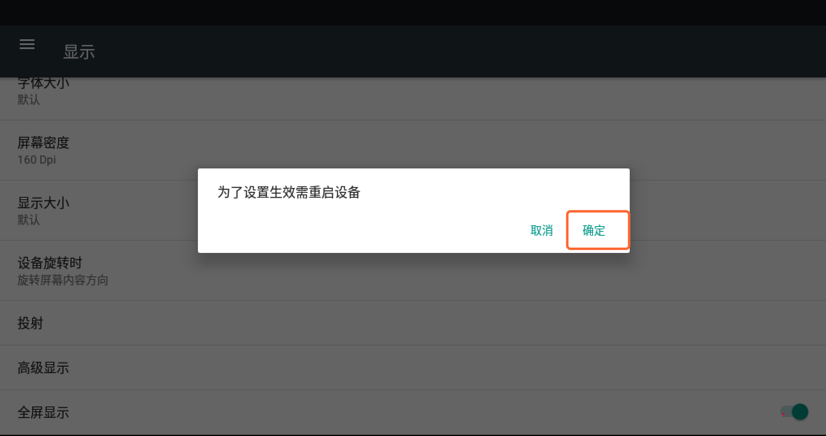

出现“为了设置生效需重启设备”的提示框后，点击确定。如图2-1-2所示。重启后设备将全屏显示。

图2-1-2

2.1.2 设置分辨率

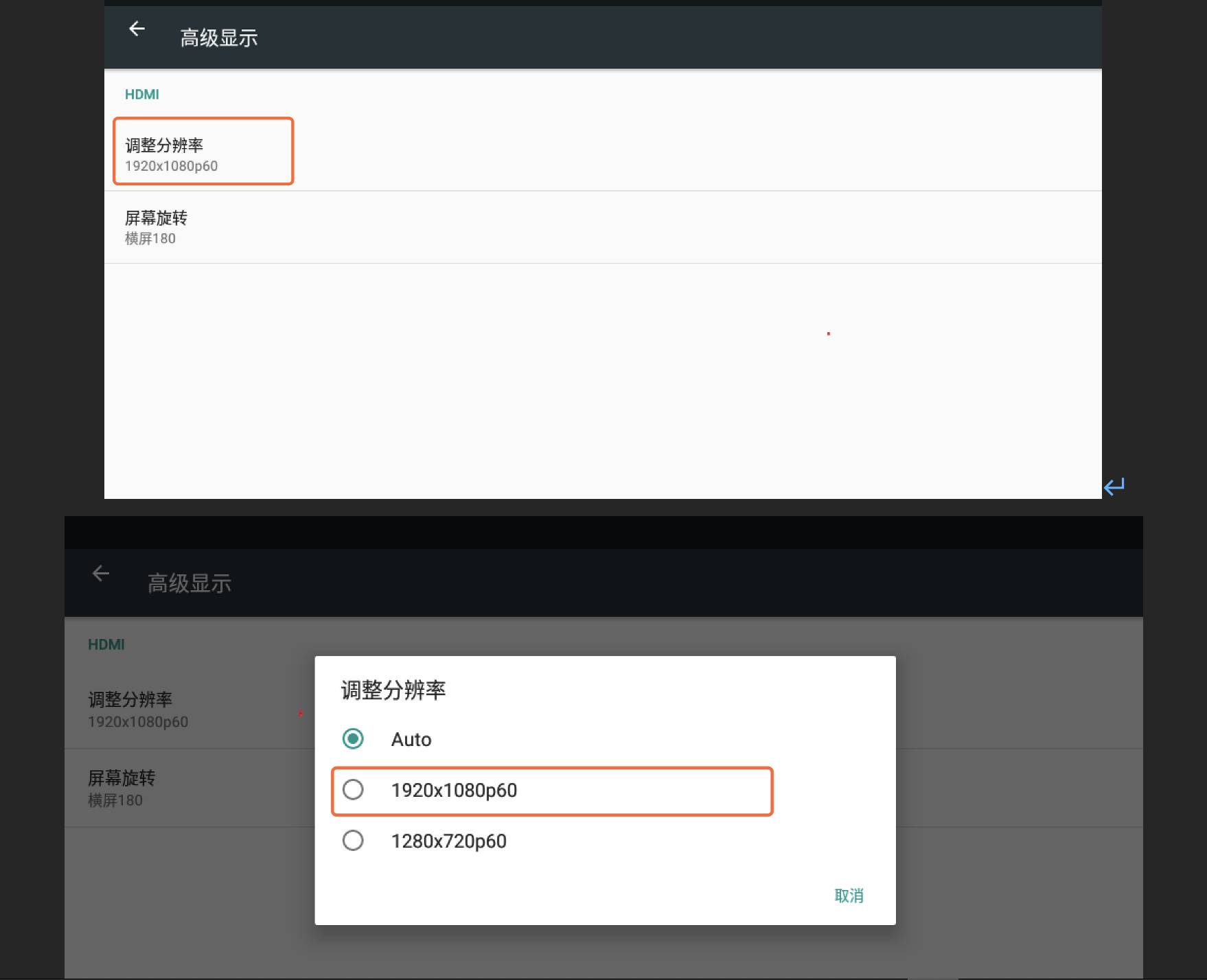

在桌面应用中点击“设置>>显示>>高级显示”，选择“调整分辨率”，打开分辨率设置对话框，根据自己的屏幕来选择相应的分辨率，如图2-1-3所示。

图2-1-3

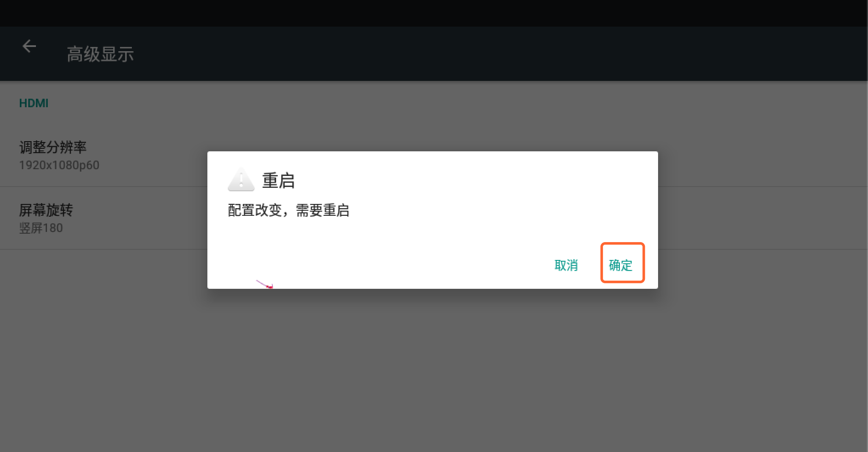

当选择了分辨率后，会弹出“配置改变，需要重启”的对话框，此时用户点击确定，重启系统后生效，如图2-1-4所示。

图2-1-4

2.1.3 设置屏幕旋转

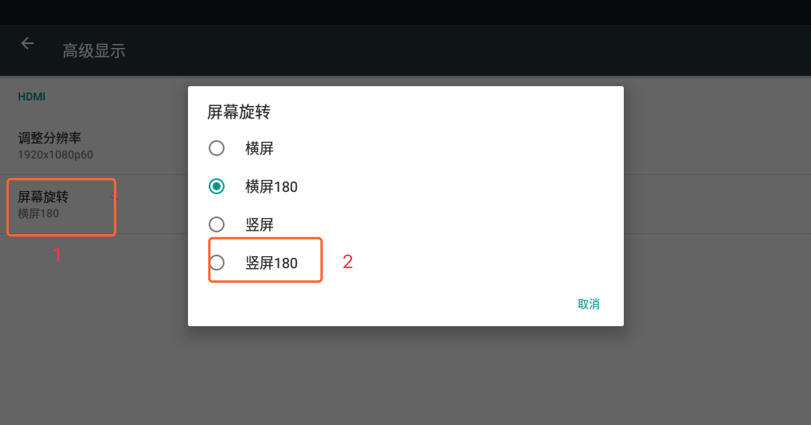

在桌面应用中点击“设置>>显示>>高级显示”，选择“屏幕旋转”，打开屏幕旋转设置对话框，根据需要选择相应的旋转方向，如图2-1-5所示。

图2-1-5

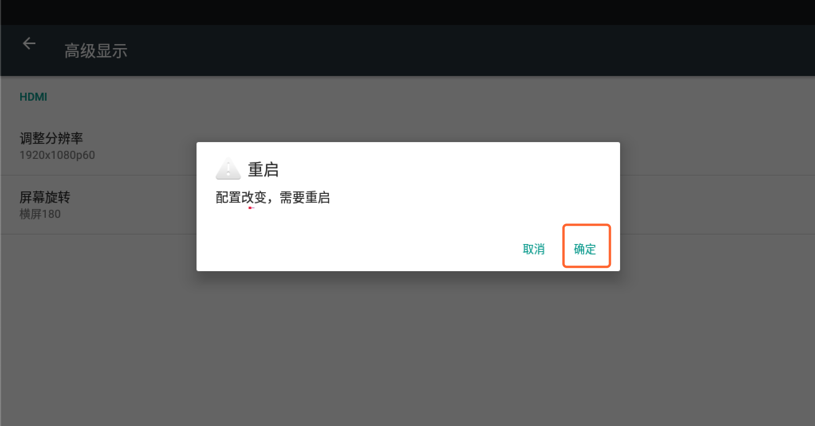

修改旋转方向后，出现“配置改变，需要重启”的对话框，此时用户点击确定重启系统则修改生效，如图2-1-6所示。

图2-1-6

2.2 以太网设置

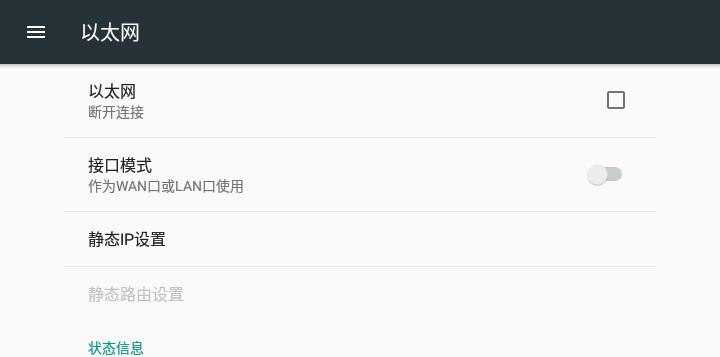

InPAD070S的以太网接口可以作为WAN口或者LAN口使用，默认关闭状态。如图2-2-1所示。

图2-2-1

2.2.1 设置以太网接口为WAN口

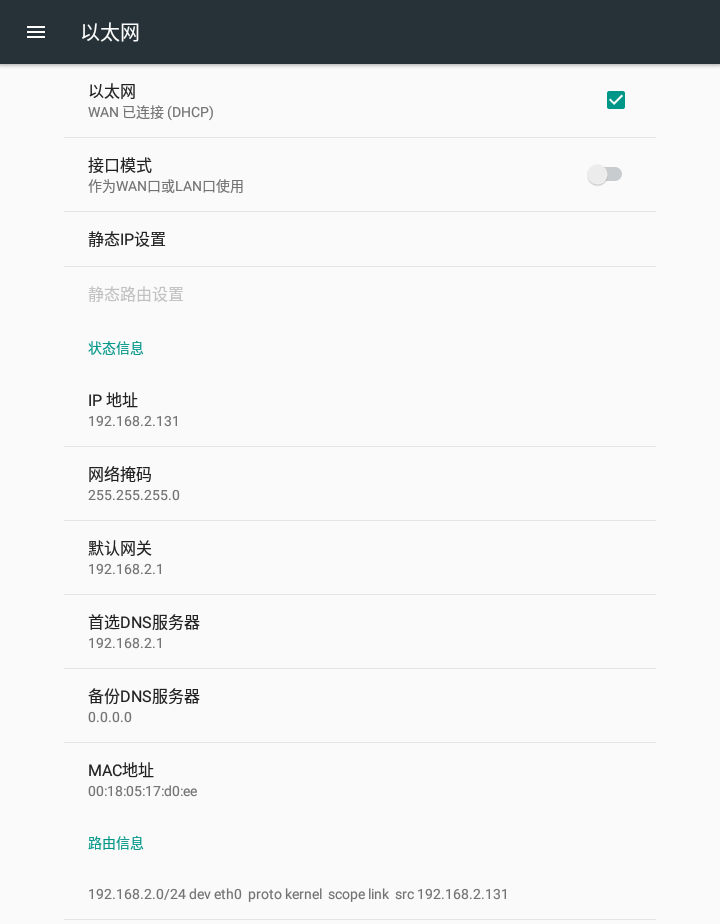

依次点击“设置>>以太网”，点击“以太网”启用以太网接口。启用后，以太网接口默认作为WAN口。WAN口默认以DHCP获取地址。成功获取地址后，系统会显示获取到的WAN口IP地址，网络掩码，默认网关，DNS服务器等接口信息，以及生成的路由信息。如图2-2-2所示。

图2-2-2

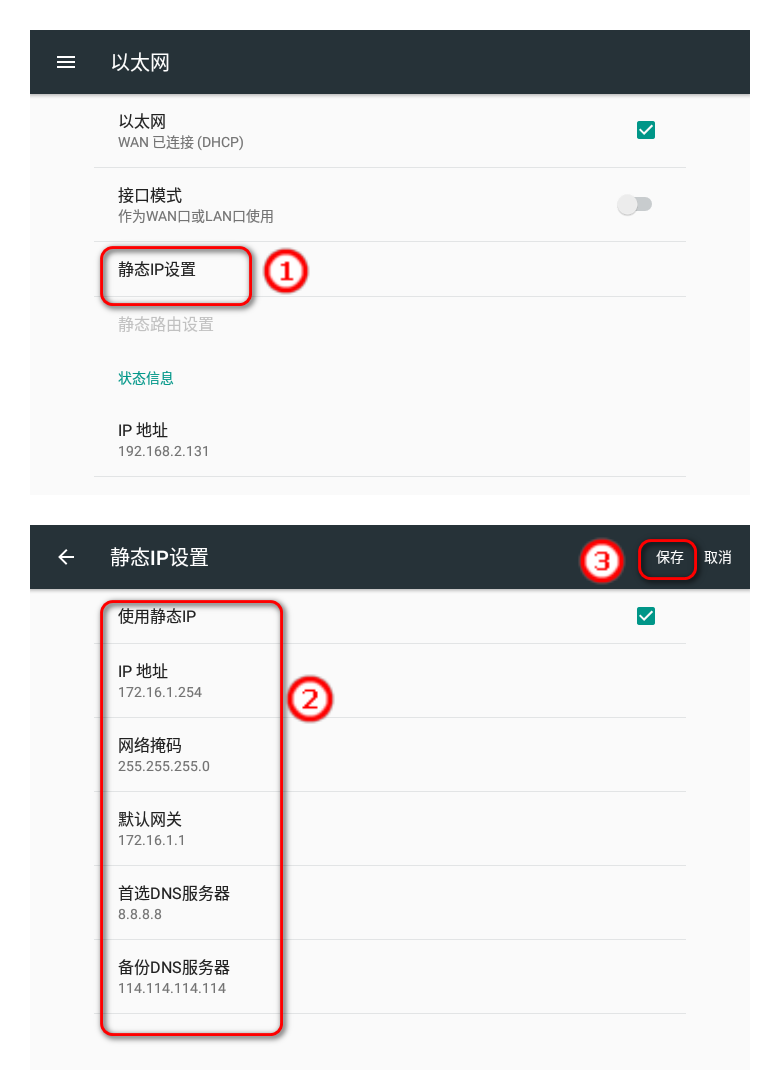

WAN口可以设置静态IP地址。点击静态IP设置，在“静态IP地址”页，点击“使用静态IP地址”后，可设置WAN口的IP地址，网络掩码，默认网关，以及首选DNS服务器和备选DNS服务器。点击右上角保存后可保存配置。如图2-2-3所示。

图2-2-3

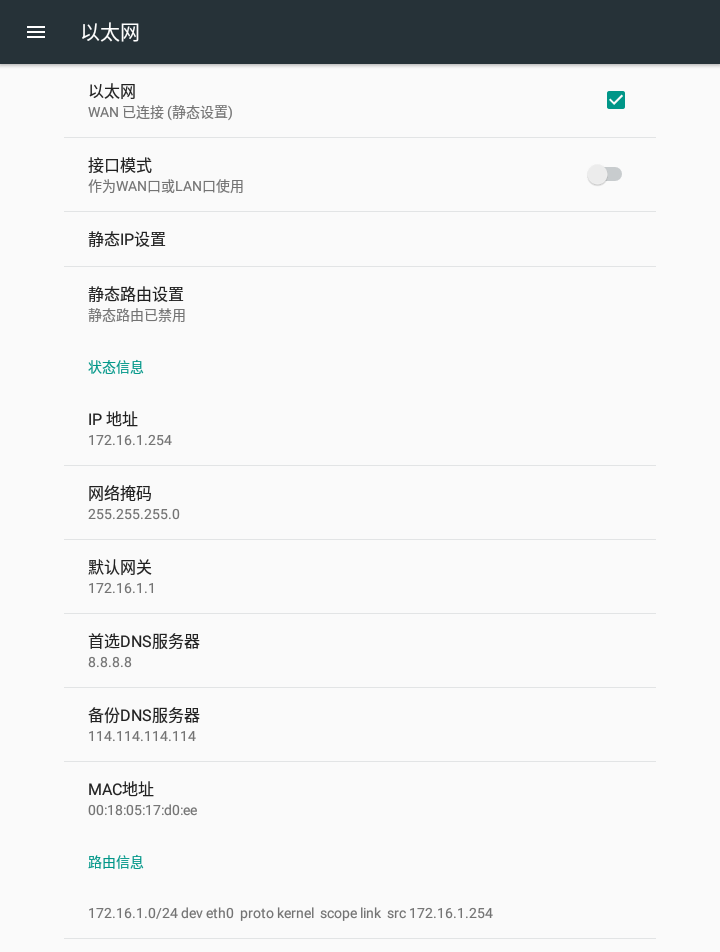

  保存成功后，在“以太网”页，可以看到WAN口的IP地址，网络掩码，默认网关，DNS服务器等状态信息，以及生成的路由信息。如图2-2-4所示。

图2-2-4

2.2.2 设置以太网接口为LAN口

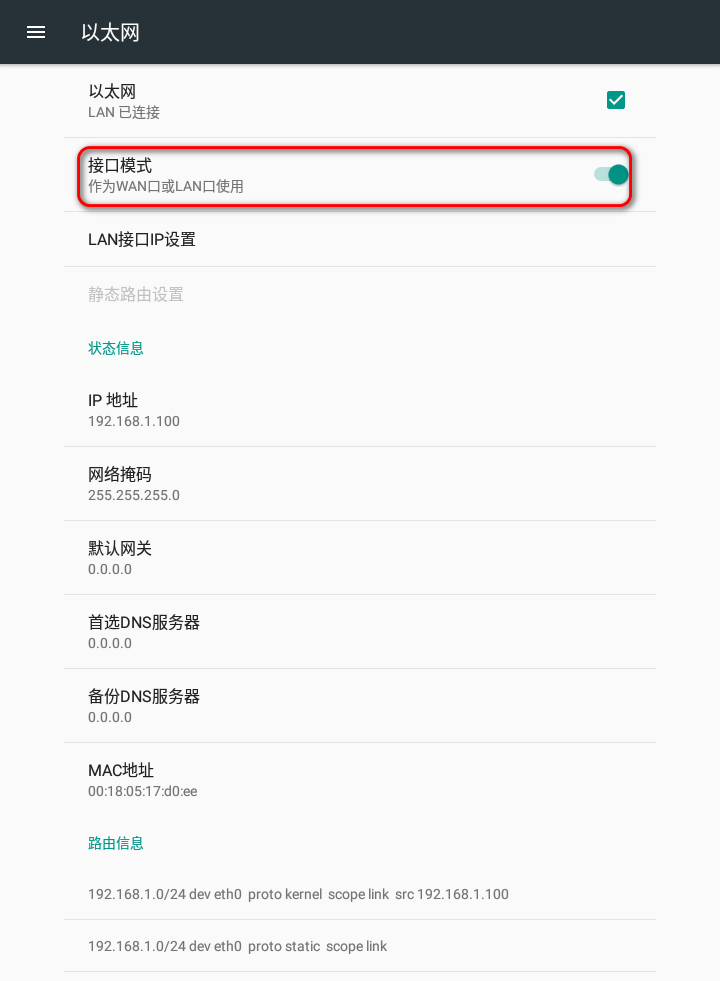

   在“以太网”页面，开启以太网后，点击“接口模式”，以太网接口将作为LAN口，默认的LAN IP是192.168.1.100，掩码255.255.255.0。如图2-2-5所示。

图2-2-5

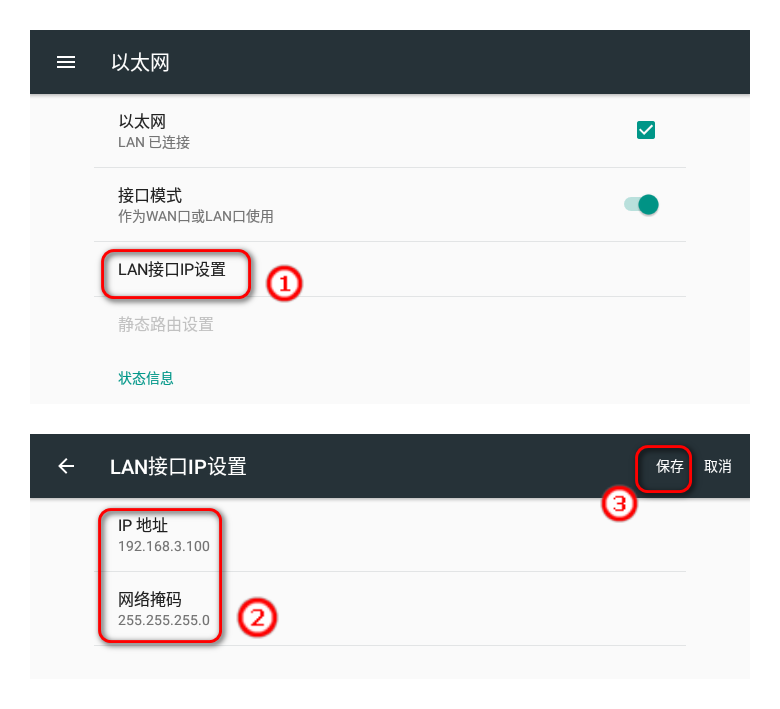

   在以太网页，点击LAN接口IP设置，用户可以自定义LAN 接口IP设置。在“LAN接口 设置”页面，修改IP地址和网络掩码，点击保存以保存配置。如图2-2-6所示。

图2-2-6

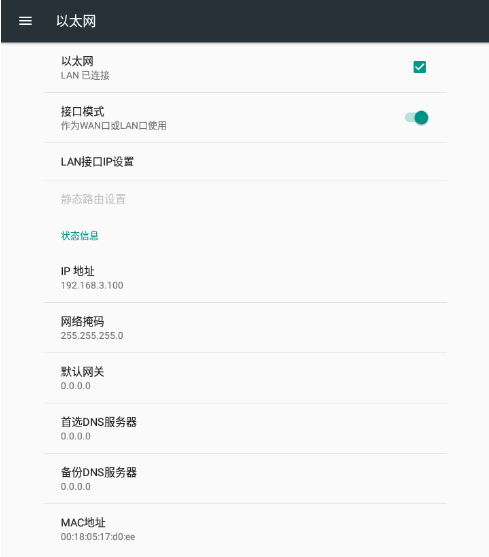

     保存成功以后，在以太网页可以看到设置的LAN接口信息。如图2-2-7所示。

图2-2-7

2.3 WiFi设置

打开Wi-Fi之前请确保Wi-Fi天线已经连接好。

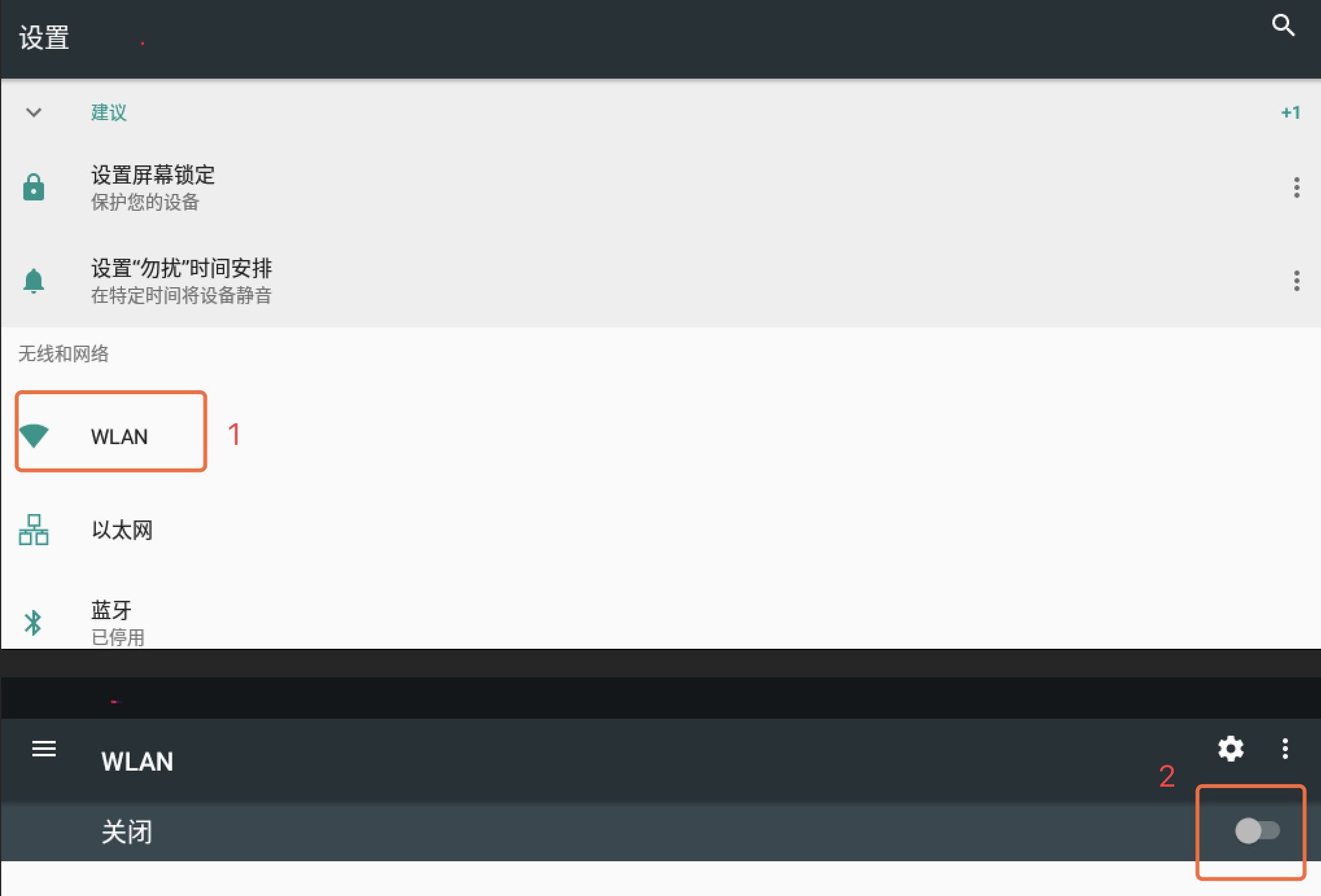

在应用中点击“设置”，选择“WLAN”，点击右上角开关符号，开启WiFi。

图2-3-1

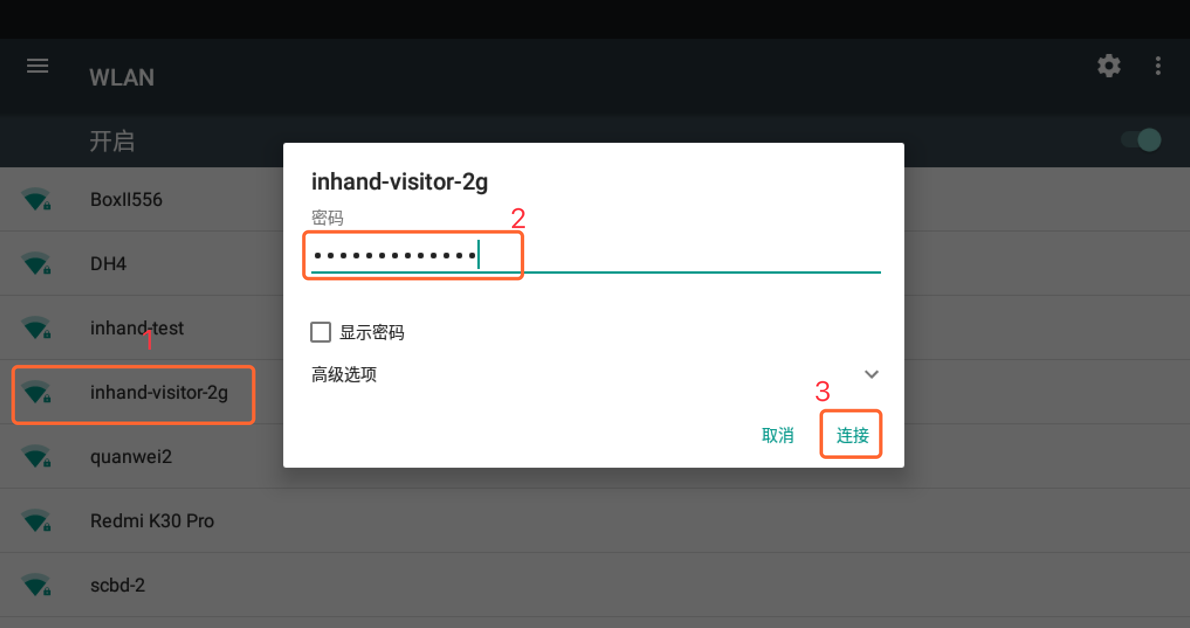

在WiFi列表中会自动扫描到周围WiFi网络的SSID和安全性设置（开放网络或者WPA/WPA2保护），选择其中一个WiFi网络，进行连接。当选择加密型网络时，会自动弹出输入密码对话框，输入密码，点击连接。如图2-3-2所示。

图2-3-2

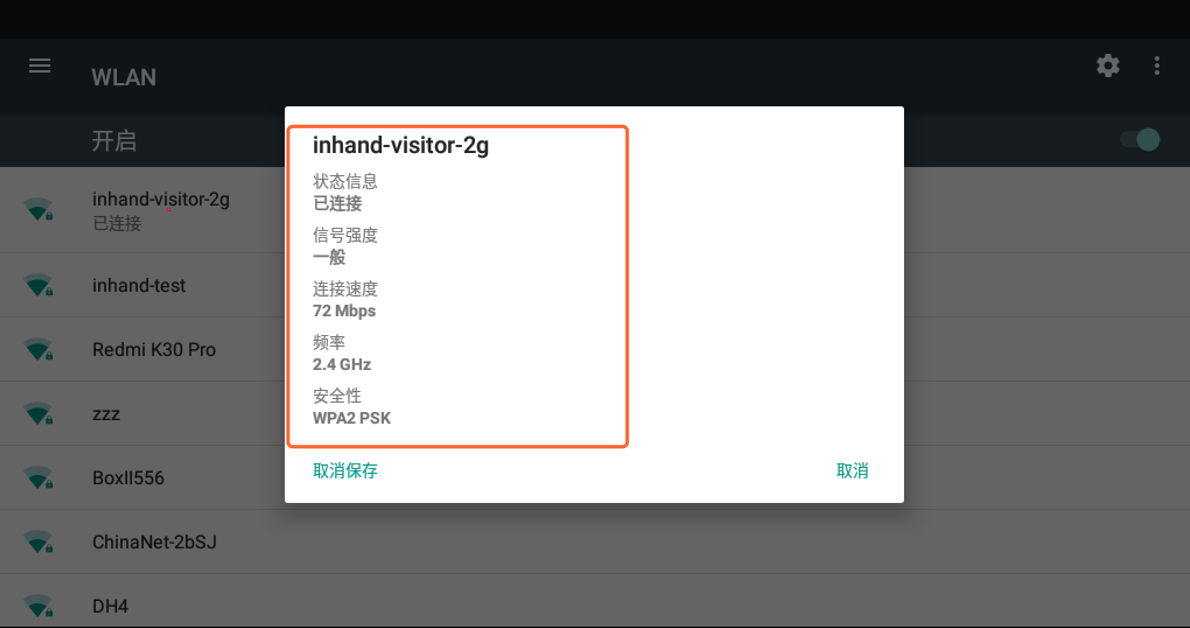

密码认证成功后连接到网络，连接成功在网络列表中会显示已连接。当连接好以后，点击已连接的网络会显示当前网络的状态信息、信号强度、连接速度、安全性和频率，如图2-3-3所示。

图2-3-3

当需要移除当前网络时，在当前网络信息对话框，选择“取消保存”，下次需要连接时候则要重新输入密码进行认证。

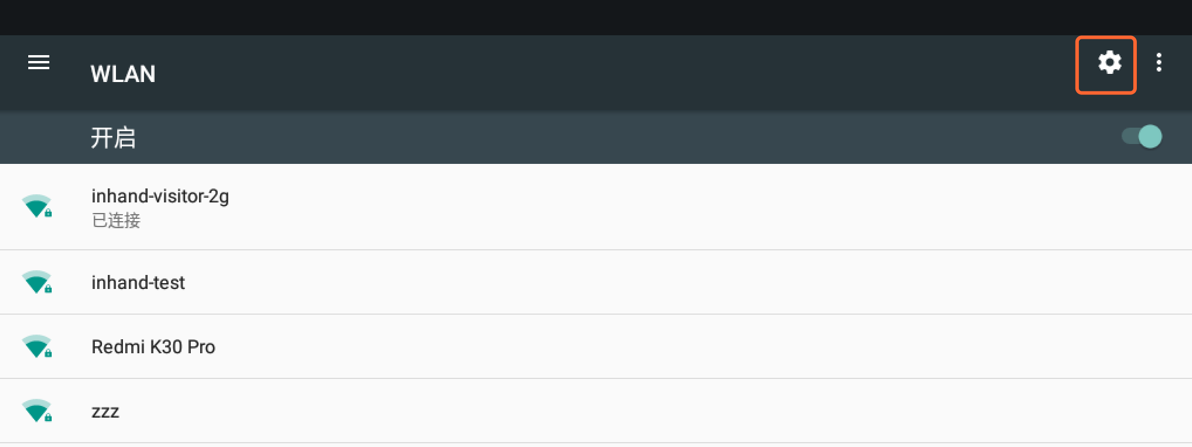

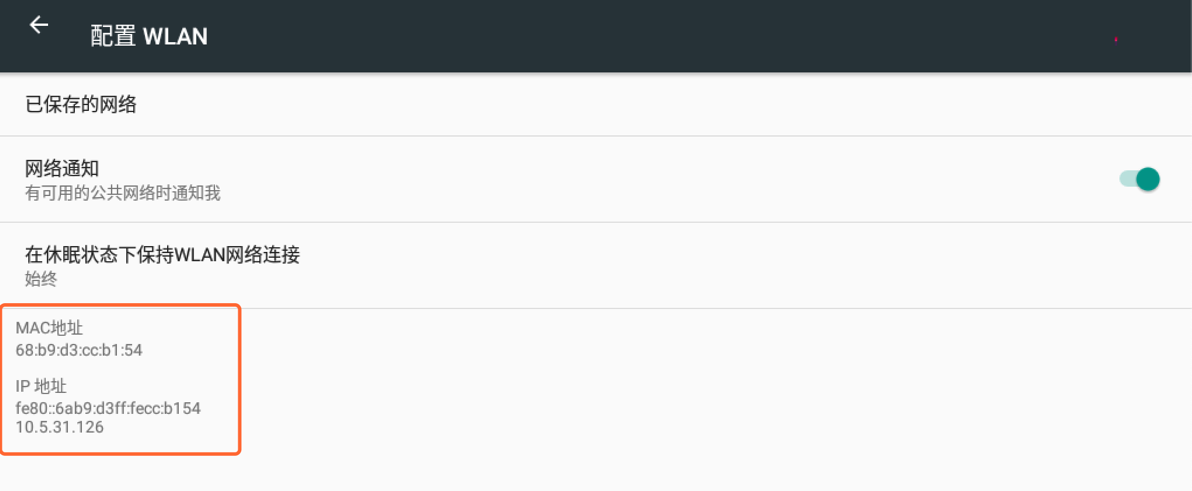

点击右上角设置符号，可以看到WiFi接口的MAC地址和IP地址。如图2-3-4所示。

图2-3-4

在使用这一功能前，确保已经连接好了WIFI天线。

2.4 4G设置

InPAD070S系列可以安装不同的网络模块，满足客户对不同4G网络制式的需求。

2.4.1 APN设置

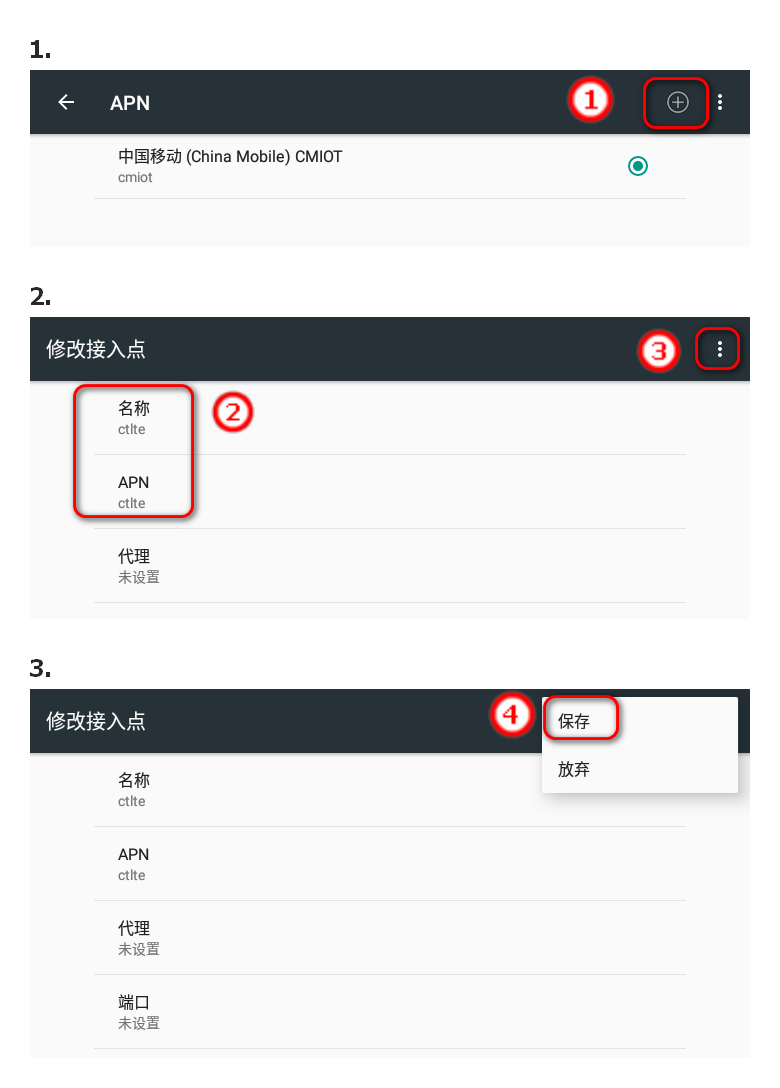

对于有特殊APN的SIM卡，需要设置卡的APN。点击“设置>>更多>>移动网络>>接入点名称（APN）”，点击右上角新增符号，填写名称和APN后，点击右上角保存。如图2-4-1所示。

图2-4-1

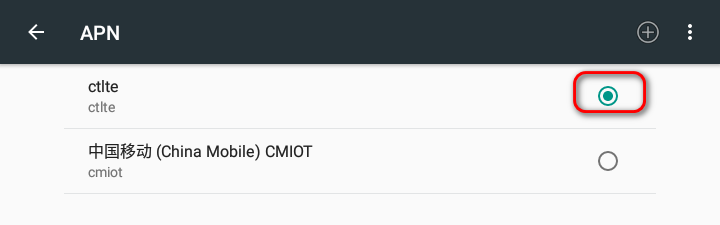

   在APN列表中，选择新建的APN。如图2-4-2所示。

图2-4-2

2.4.2 ICMP探测

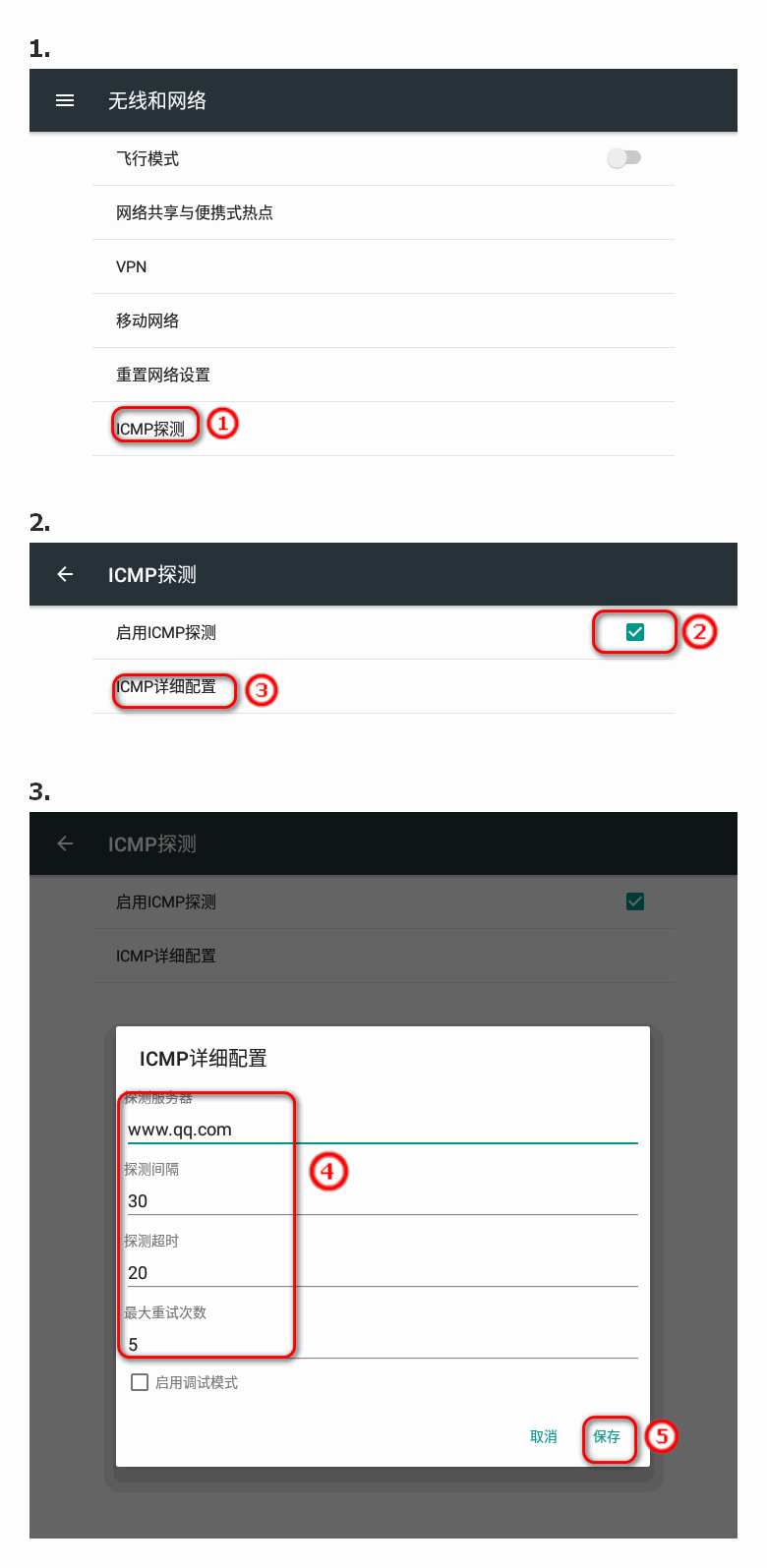

   InPAD070S支持网络探测，自动探测当前网络连通情况，若探测失败，InPAD070S将自动重新拨号。点击“设置>>无线和网络>>更多>>移动网络>>ICMP探测”到ICMP探测页面，ICMP探测默认启用。点击ICMP详细配置，在弹出的对话框中，设置探测服务器等参数后，点击保存。如图2-4-3所示。

图2-4-3

2.5文件管理

在应用中选择“文件管理”，可以查看系统自带的文件和文件夹；也可以查看外接存储。内置sd卡路径：/mnt/sdcard；外接sd卡路径：/mnt/external1。

2.6 应用安装与卸载

2.6.1应用安装

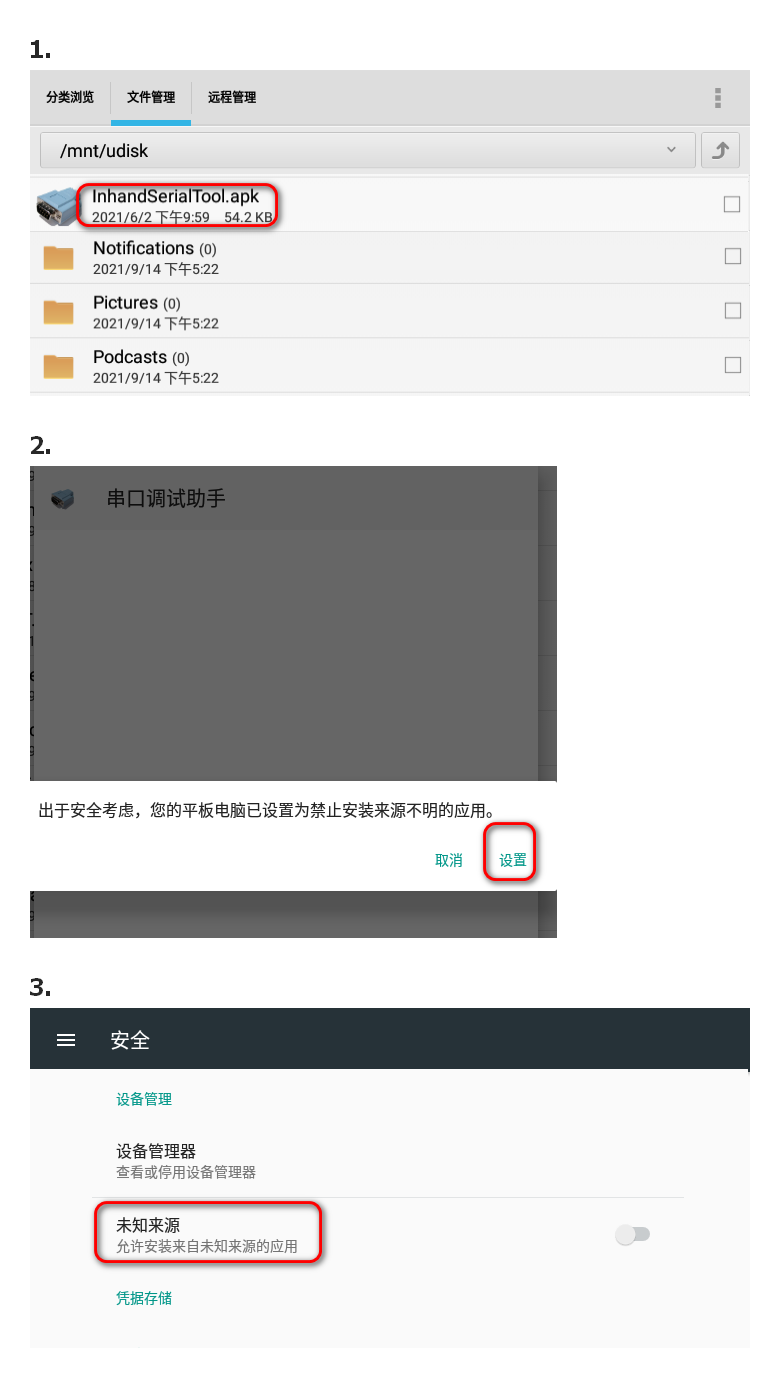

打开“文件管理器”，在“文件管理”中找到安装文件（.apk文件）点击，首次安装会弹出禁止安装对话框。点击“设置”，启用“安全”界面的“未知来源”，如图2-6-1所示。设置之后可以回到文件管理器中，点击安装文件完成正常安装。

图2-6-1

2.6.2 应用卸载

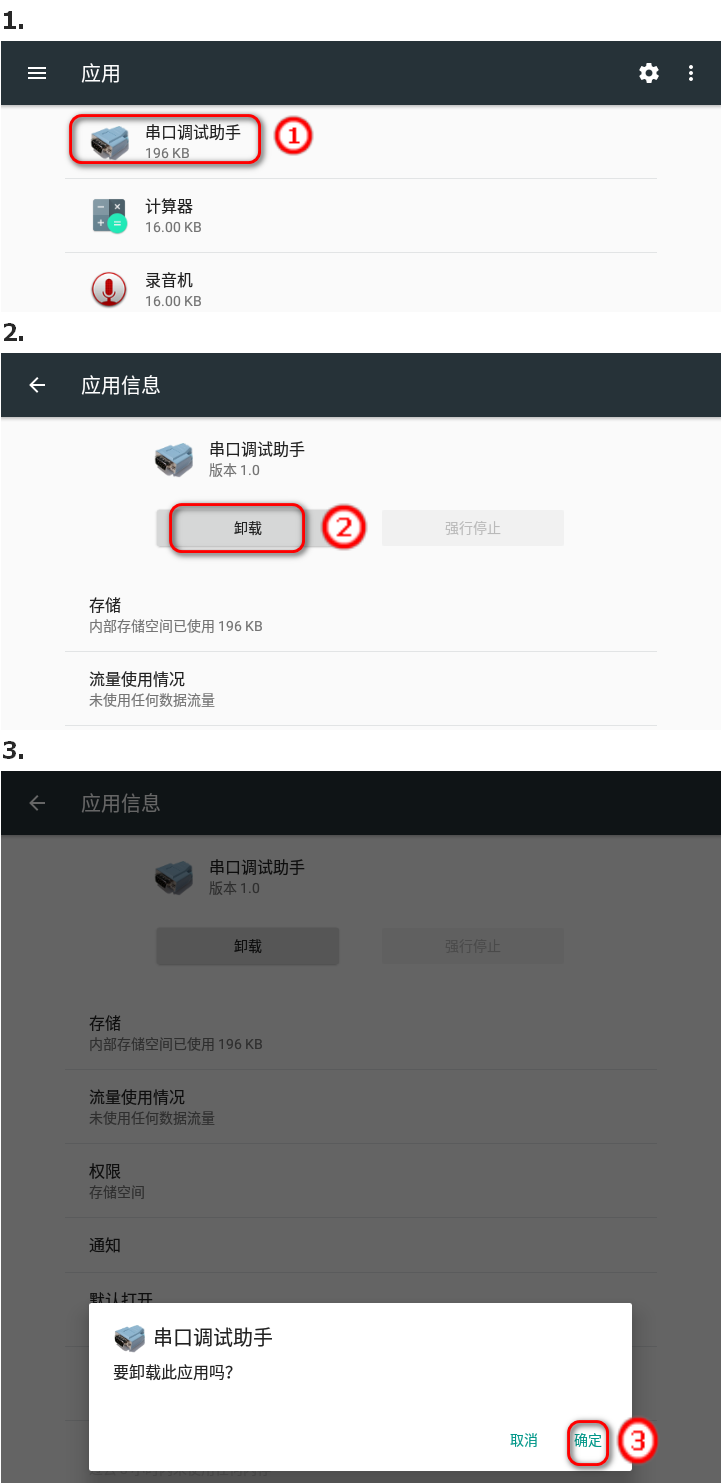

打开“设置>>应用”，在应用列表中点击需要卸载的应用，点击卸载，在应用信息对话框点击“确认”便可以卸载相应的应用程序。

图2-6-2

2.7 串口测试

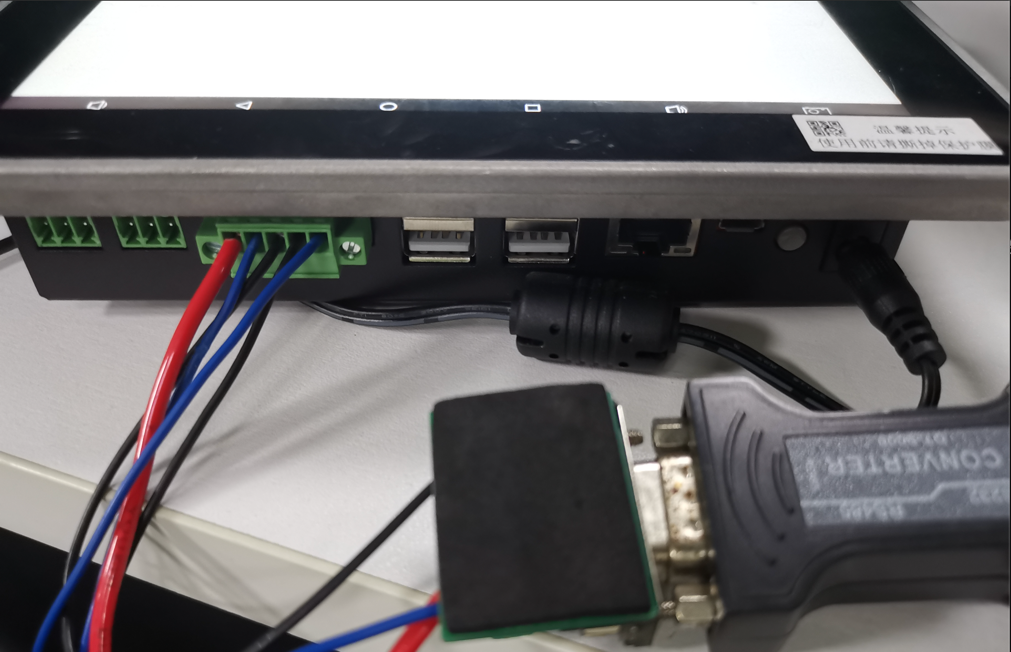

主要测试InPAD070S上的串口通信是否正常工作。用串口线将InPAD070S上的串口和PC上的串口相连，如图2-7-1所示。

图2-7-1

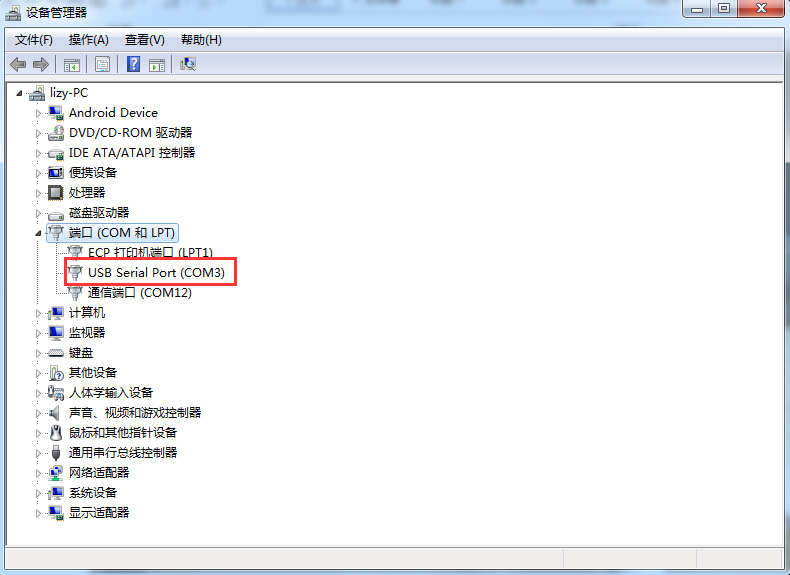

在这里连接的是ttyO2。在PC机上通过设备管理器查看连接的串口，如图2-7-2所示。

图2-7-2

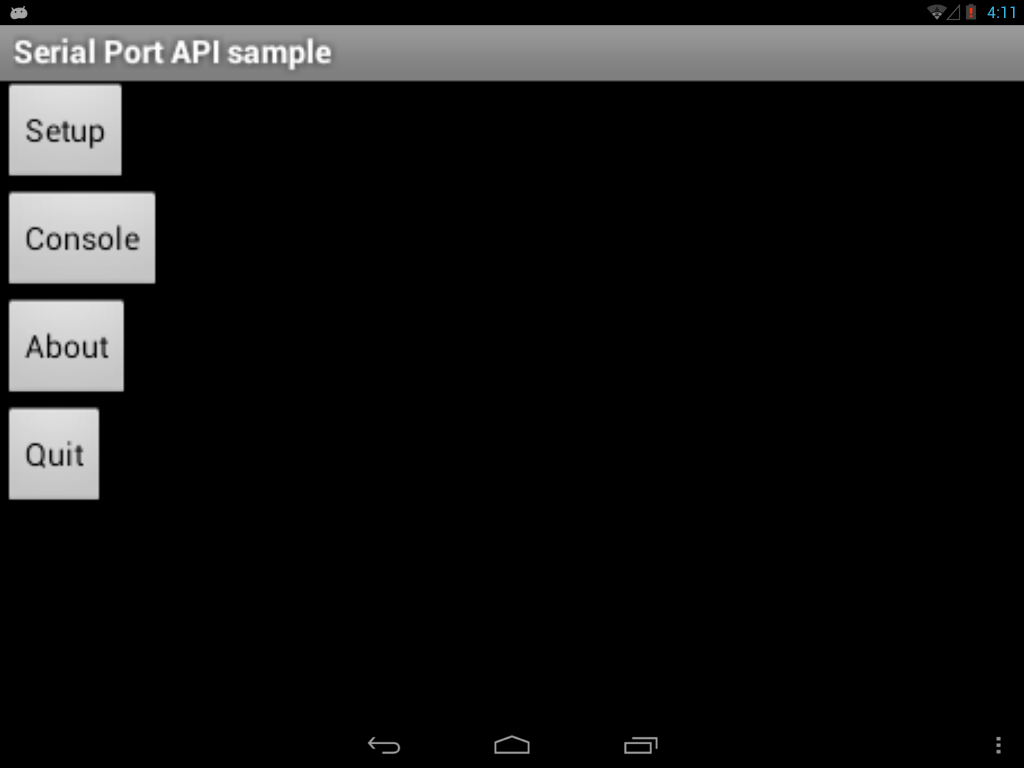

从图中可以看出PC机器上连接的是COM3口。从http://pan.baidu.com/s/1sBLl8下载串口测试APP并安装到InPAD070S上并打开运行，如图2-7-3所示。

图2-7-3

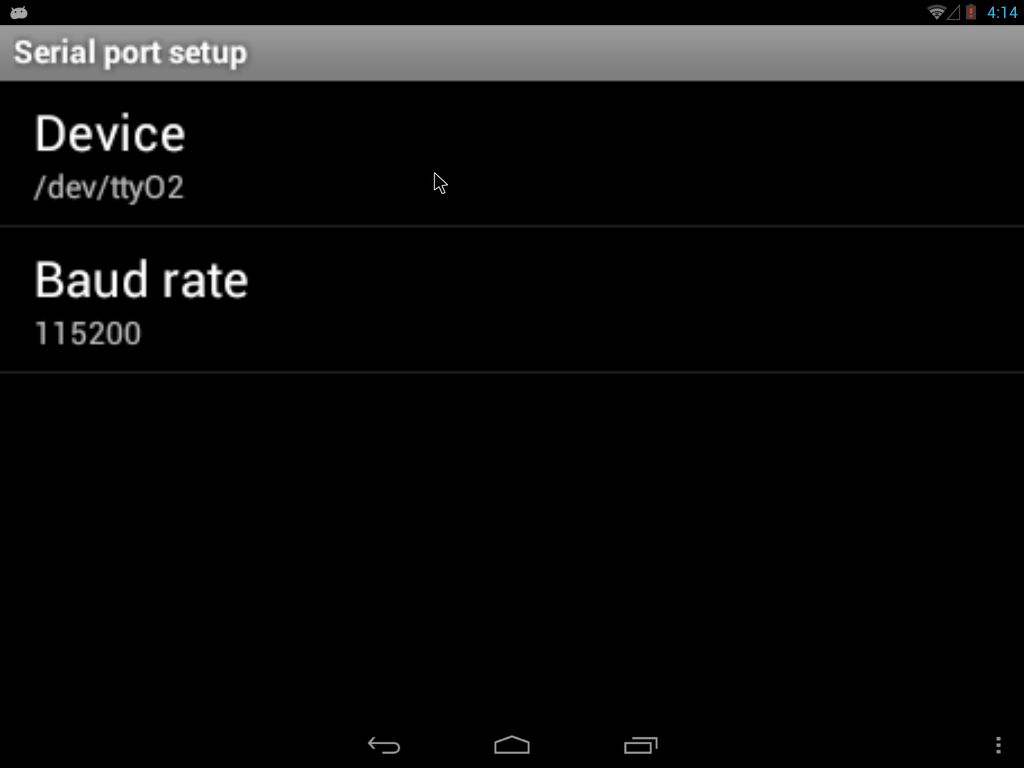

点击setup，在Device中选择/dev/ttyO2。并设置波特率，如图2-7-4所示。

图2-7-4

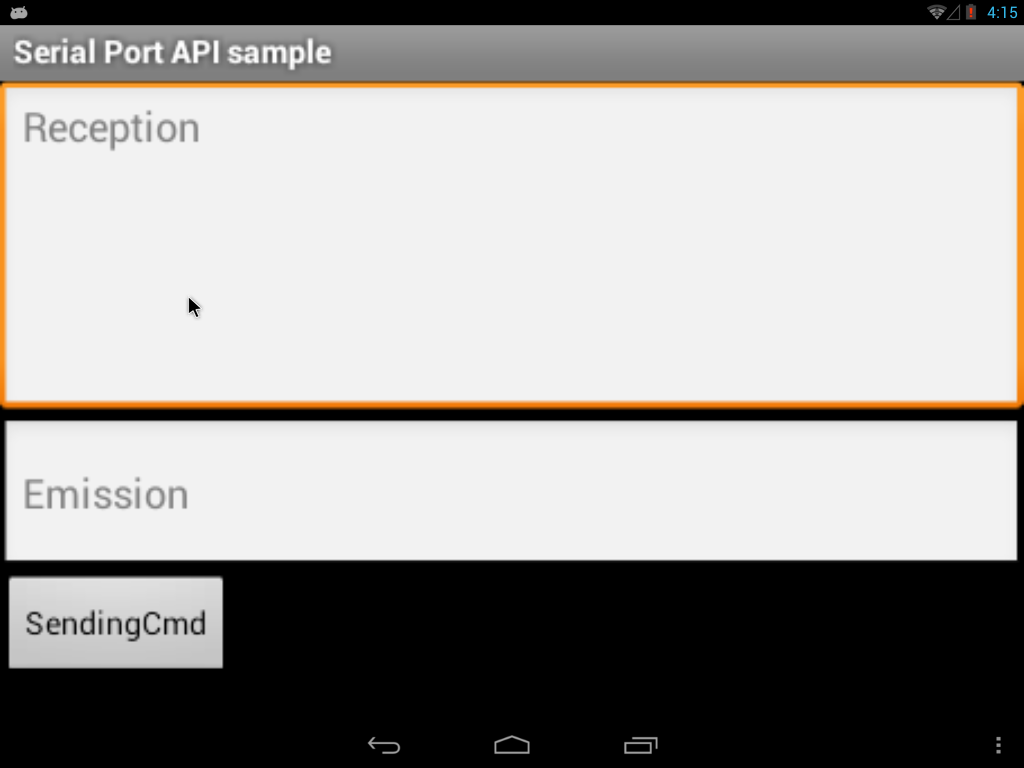

配置好之后打开“Console”，如图2-7-5所示。

图2-7-5

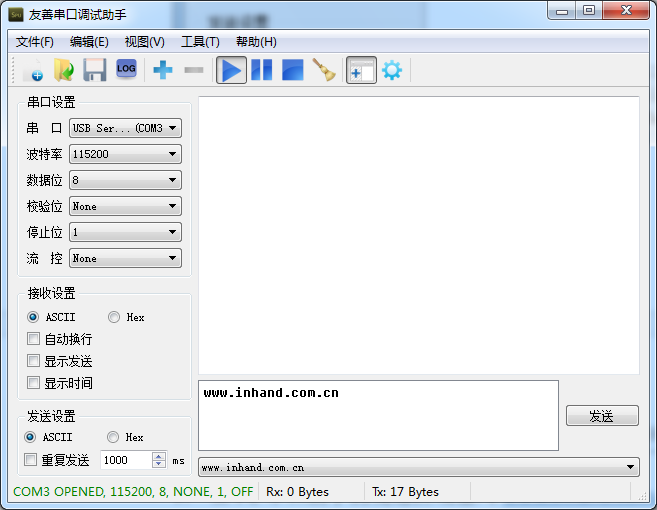

在PC端打开串口助手，设置端口为COM3，波特率配置为一致，如图2-7-6所示。

图2-7-6

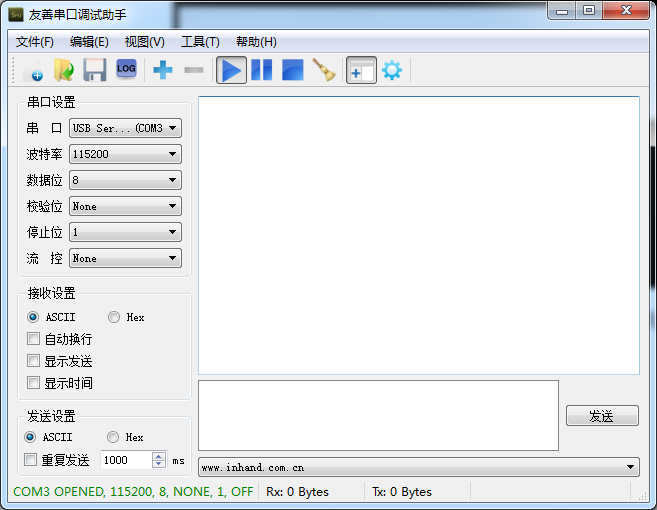

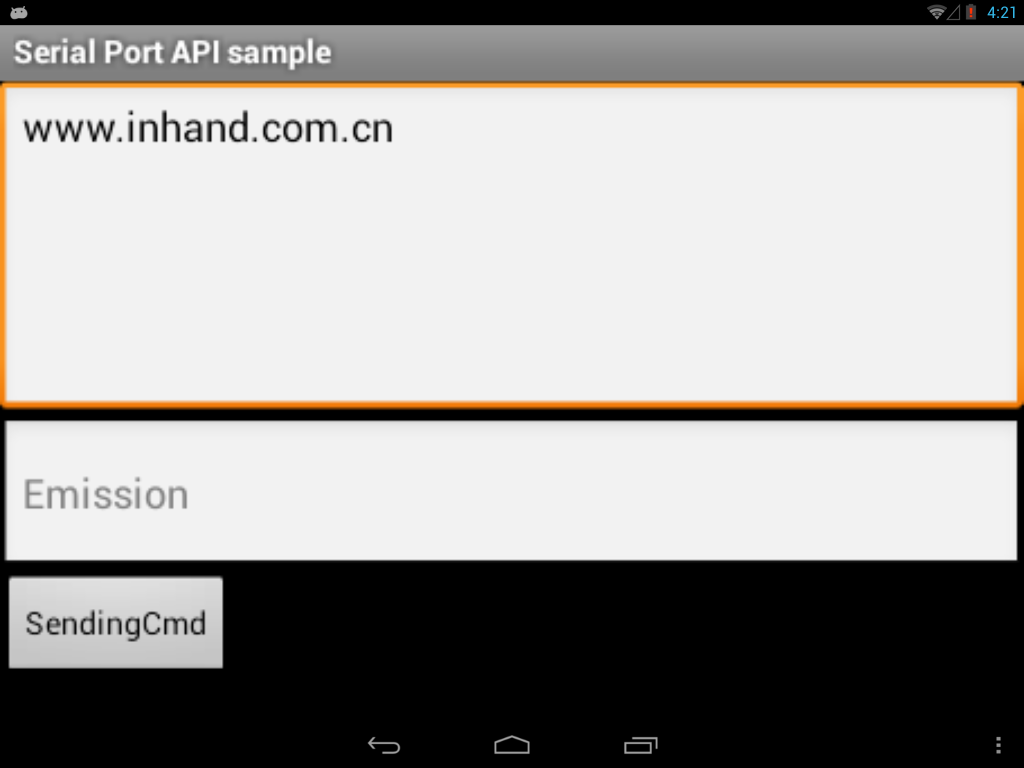

在PC串口助手的发送区域输入www.inhand.com.cn并点击发送。则可以在APP中看到相应字符，如图2-7-7所示。

图2-7-7-PC端发送

图2-7-7-App端接收

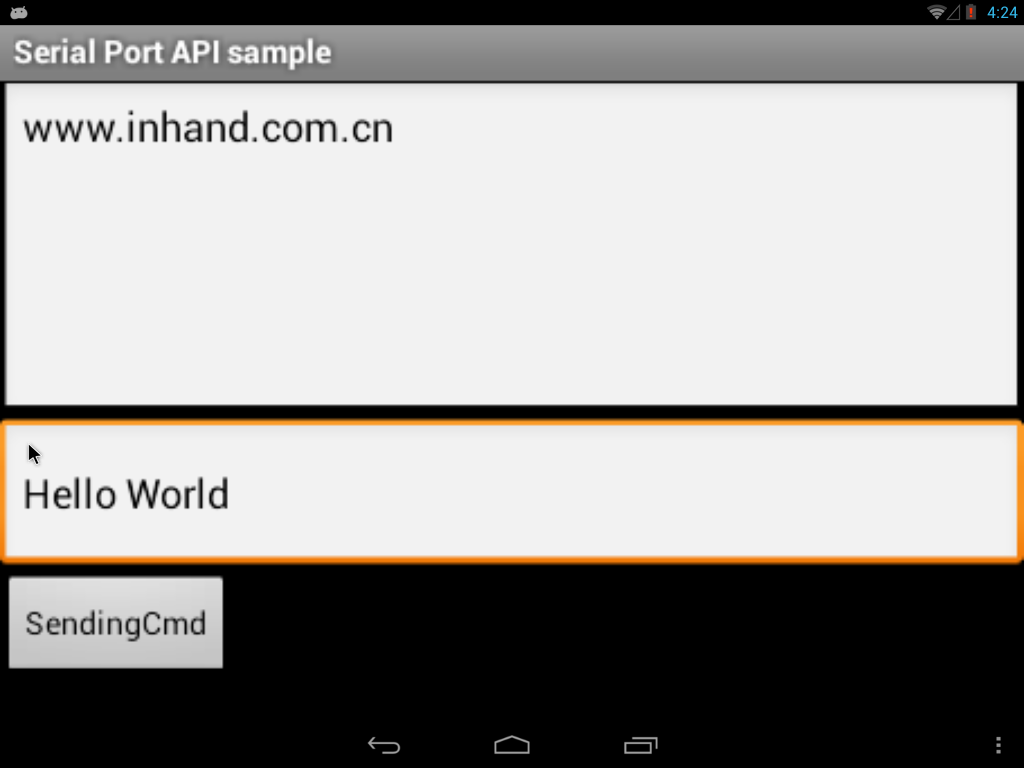

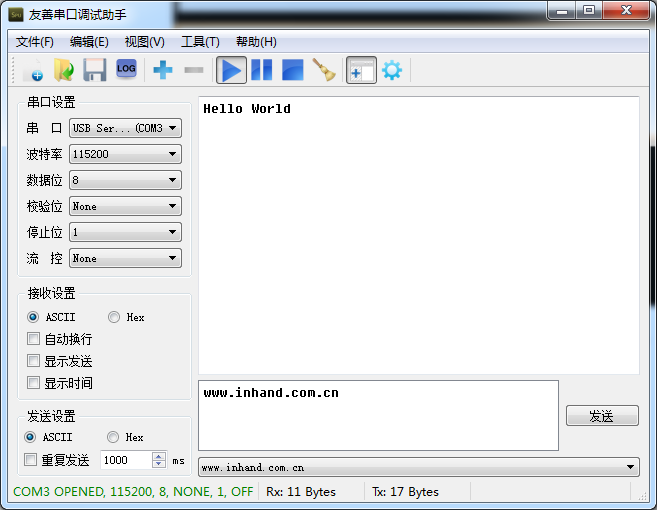

在App的发送区域中输入Hello World并点击发送，如图2-7-8所示。

图2-7-8-App端发送

图2-7-8-PC端接收

2.8 备份和重置

在“设置>>备份和重置”菜单下可以选择“恢复出厂设置”。该功能请谨慎使用，选择出厂设置以后将清楚产品上的所有数据。

2.9 On/Off按键

开关机按键，短按此按键可以进入休眠模式或从休眠模式中唤醒，长按10秒以上，自动关机。

2.10 Mode按键

模式按键，此按键用户可以编程来实现一些特殊的功能。

2.11 开发者模式

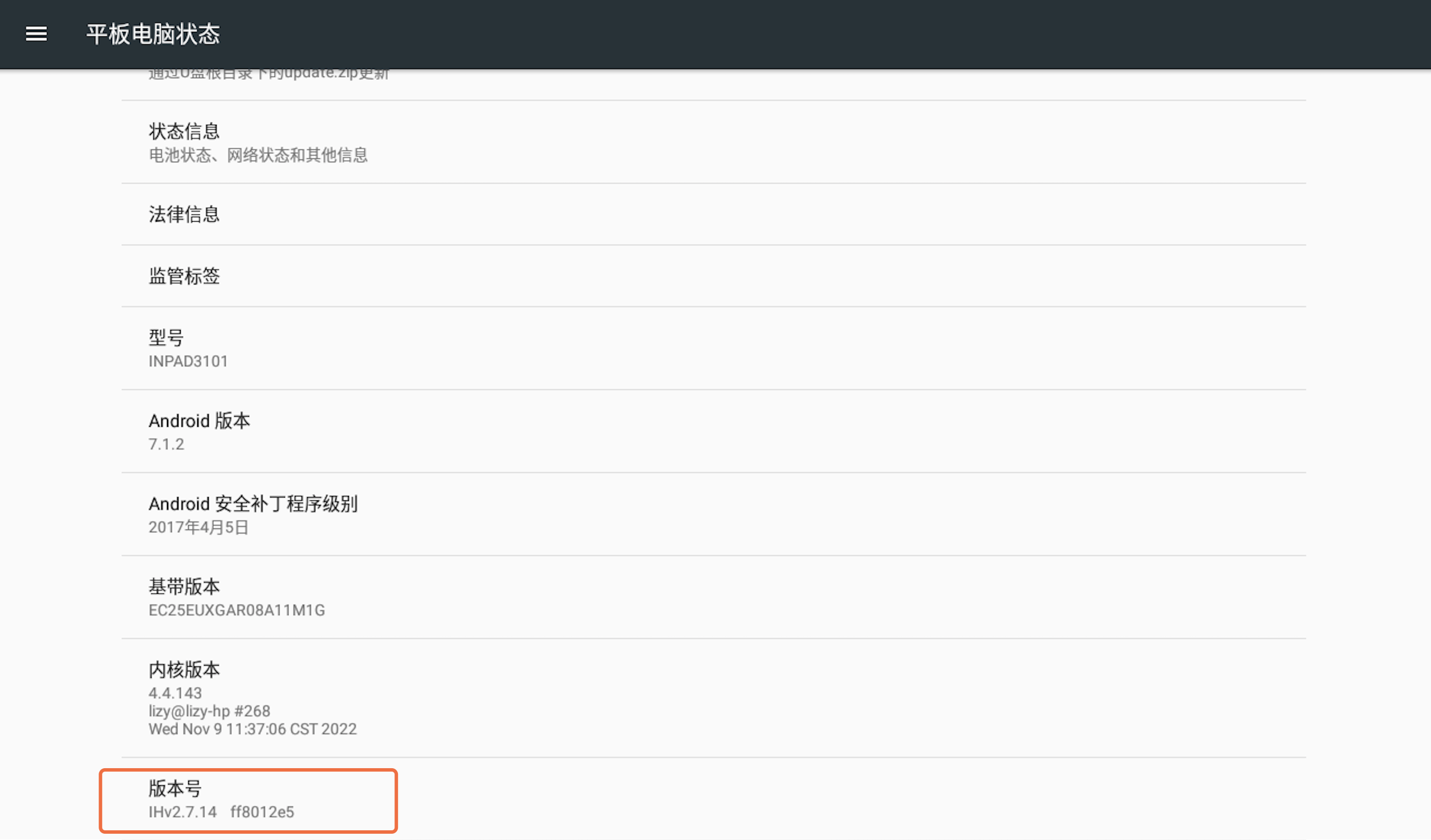

   在桌面应用中点击“设置>>关于平板电脑”，持续点版本号5次，提示进入开发者模式。此时在设置中将出现“开发者选项”。

图2-11-1

在开发者选项中，常用的功能项包括：

3. 日志记录。开启后，系统将记录日志到/data/logger目录下。
4. USB调试。开启后，用户可以通过TYPEC接口 adb访问设备。
5. 硬件看门狗。开启后，需要重启一次生效。

2.12 系统升级

用户可以在通过U盘在安卓系统和recovery模式升级，也可以通过adb 发送广播命令升级。

方式一、安卓系统中U盘升级：

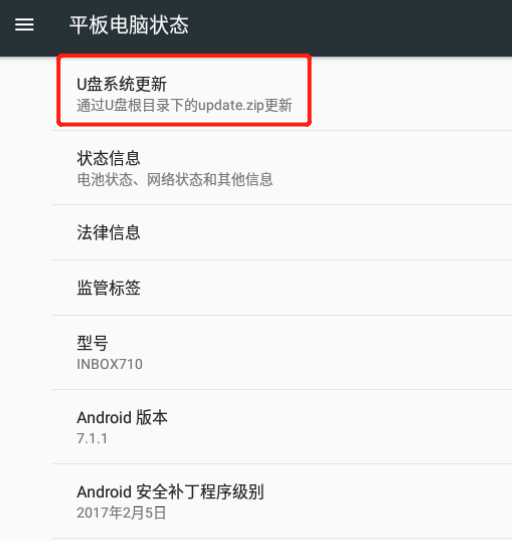

将升级文件重命名为：update.zip拷贝到U盘，将U盘安装到InPAD070S,在桌面应用中点击”设置>>关于平板电脑>>U盘系统更新”，如图2-12-1所示，确认对话框中选择“是”，系统会自动安装更新重启。

图2-12-1

方式二、发送广播命令升级：

1. 将升级文件重命名为：update.zip，拷贝到InPAD070S的/sdcard目录下。
2. 开发者选项里打开USB调试。
3. 执行adb命令：

adb shell am broadcast -a com.ubox.upgraderom --include-stopped-packages

4. 若执行成功，等待完成，设备会自动重启安装更新。

方法二可用于InPAD070S的FOTA，将升级文件下载到/sdcard目录，重命名为update.zip，执行广播命令am broadcast -a com.ubox.upgraderom --include-stopped-packages。
