前言

欢迎使用本系列产品，此用户手册将详细的指导您如何使用该产品。请注意，本手册大部分示例会采用此系列中的一种产品做为演示说明。

读者对象

本手册主要适用于如下工程人员：

3. 研发人员
4. 现场技术支持与维护人员
5. 负责设备配置和管理人员

本手册约定

1 图形界面格式约定

格 式	意 义
< >	带尖括号“< >”表示按钮名，如“单击<确定>按钮”。
“”	带双引号“”表示窗口名、菜单名，如：弹出“新建用户”窗口。
>>	多级菜单用“>>”隔开。如“文件>>新建>>文件夹”多级菜单表示“文件”菜单下的“新建”子菜单下的“文件夹”菜单项。

2 各类标志

本手册采用醒目标志表示在操作过程中应该特别注意的地方，这些标志的意义如下：

提醒操作中应注意的事项，不当的操作可能会导致数据丢失或者设备损坏。

对操作内容的描述进行必要的补充和说明。

资料获取方式

您可以通过Inhand网站（ www.inhand.com.cn ）获取产品规格书、用户手册、常用工具和快速手册等最新的产品资料。

技术支持联络信息

北京映翰通网络技术股份有限公司

地址：北京市朝阳区紫月路18号院3号楼5层

电话：400 868 8080

网址：www.inhand.com.cn

邮箱：support@inhand.com.cn

1. 设备介绍

1.1 概述

InBOX700系列是InHand针对智能工商业领域推出的4G智能终端。支持多种网络接入方式，包括3G/4G, Wi-Fi和有线连接，提供无处不在不间断的互联网接入。帮助客户收集和整理本地数据，实时上传至第三方云管理平台，实现云平台远程监控和管理功能。搭载RK3399处理器并配置丰富的外设接口，完美满足大部分客户的应用需求；全系列采用工业级设计，提供更加稳定可靠的运行保障，能够适应各种环境和工作条件，确保设备可以持续的稳定运行，减少故障和停机时间，为客户持续提供价值。

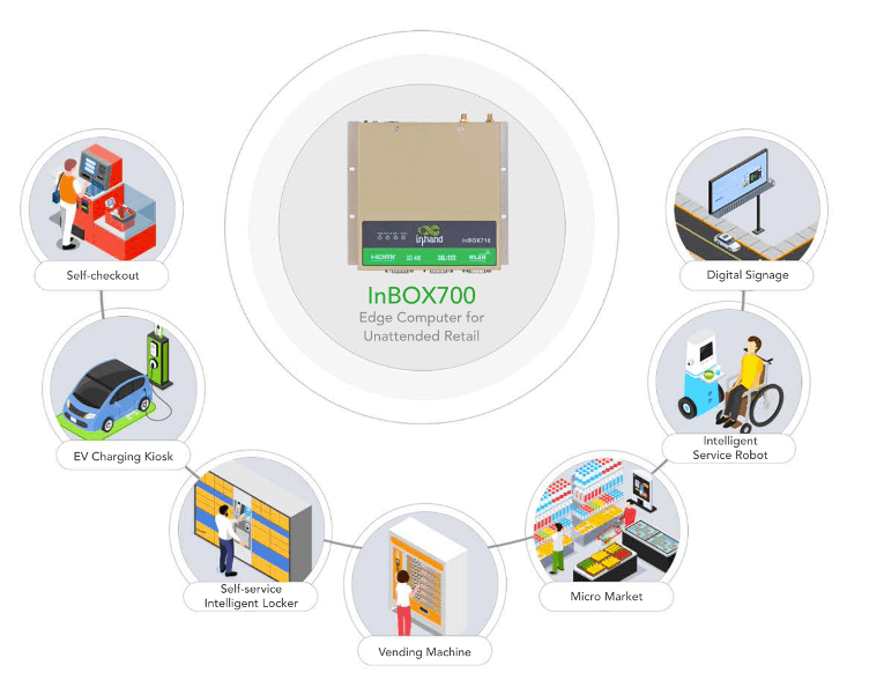

Application Diagram1

1.2 包装清单

注意：由于产品选型和配件选择存在差异，包装中可能但不一定包含以下物品。

名称	数量	描述
InBOX	1	InBOX700系列产品
产品保修卡	1	保修期: 1 年
天线（选配）	1	3G/4G天线
		1	Wi-Fi天线
电源适配器(选配)	1	12VDC 电源适配器

1.3 外观与结构尺寸

1.3.1 外观

该系列为金属外壳，防护等级为IP40，部分型号外观请参考（如图1-3-1）。

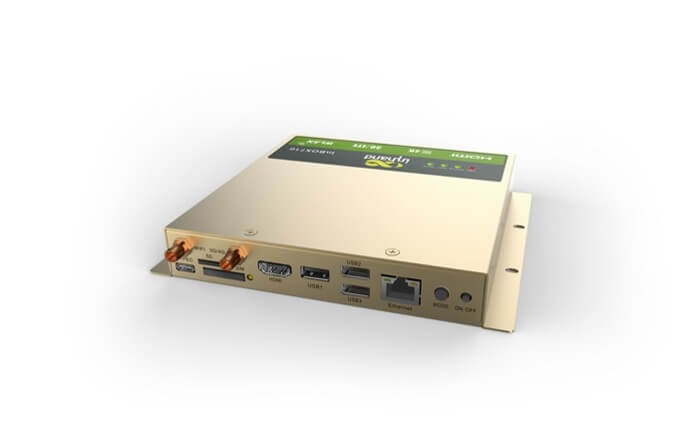

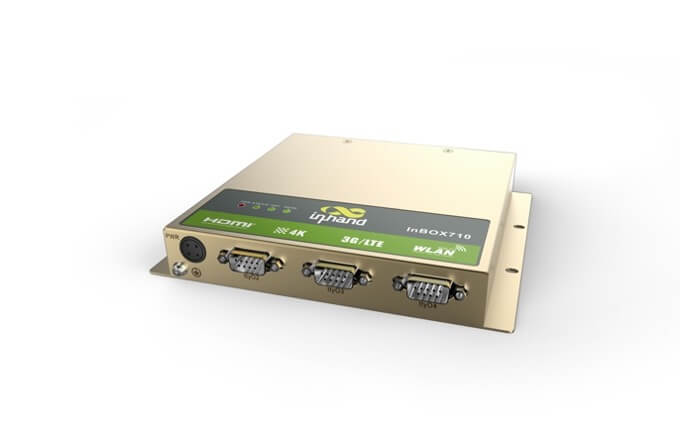

图1-3-1-1 710

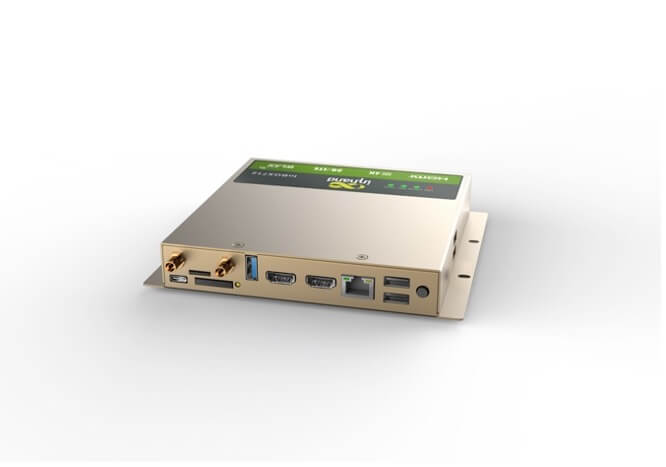

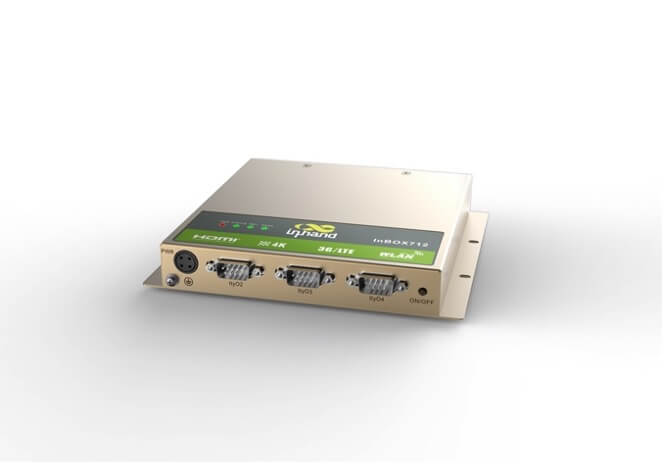

图1-3-1-2 712

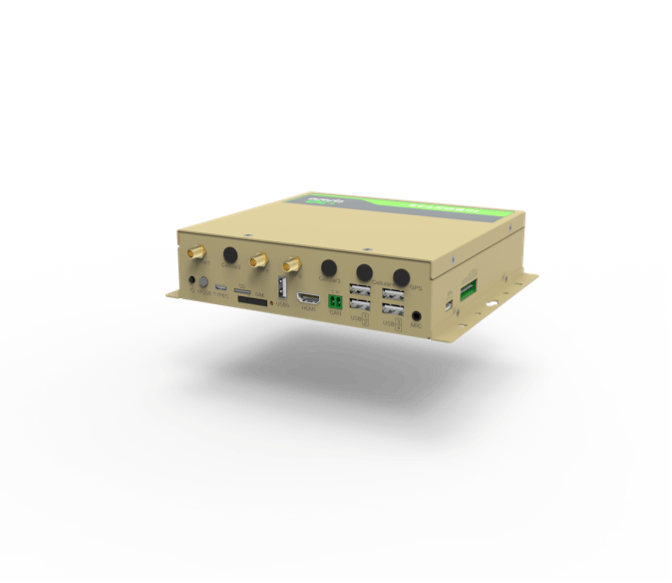

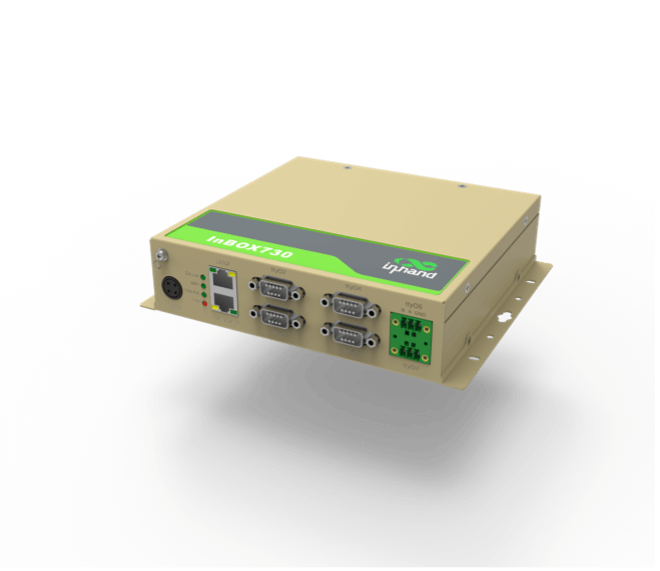

图1-3-1-3 730

1.3.2 设备接口

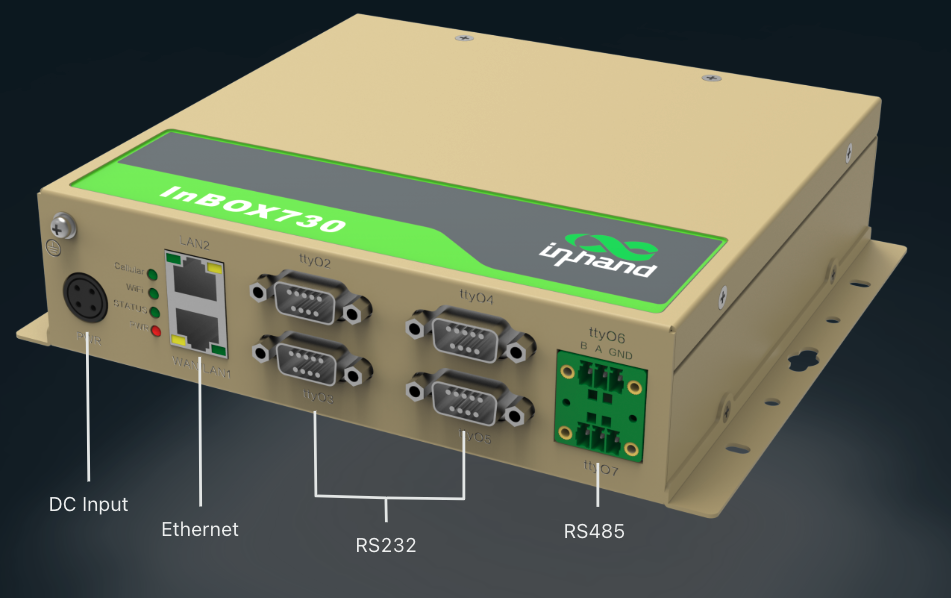

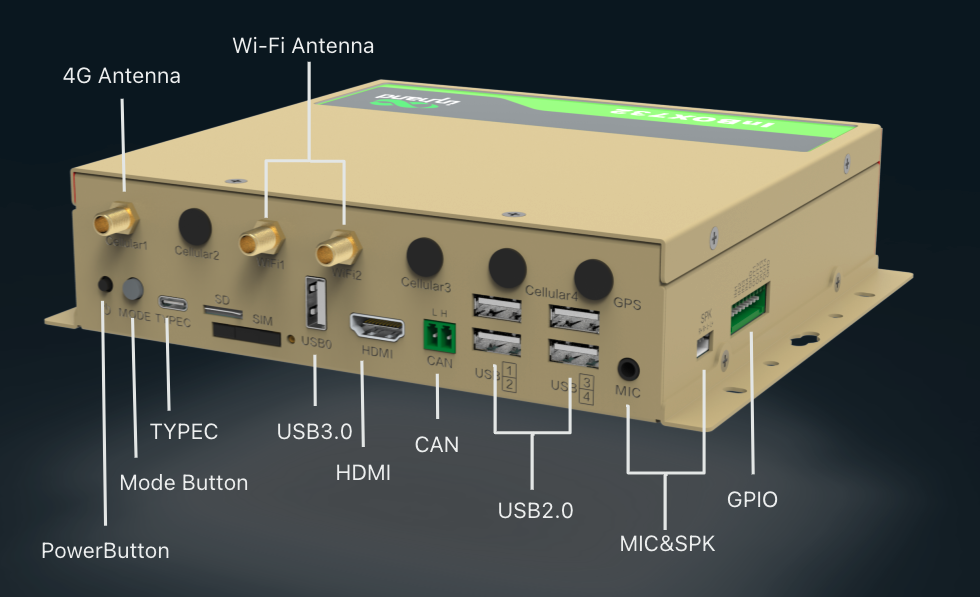

图1-3-2 730设备接口

InBOX700系列主要分为三款设备：InBOX710 、InBOX712 、InBOX710-DS、InBOX730设备外围接口如下：

	InBOX710	InBOX712	InBOX710-DS	InBOX730
按键	Pwr*1，mode*1	Pwr*1，mode*1	Pwr*1，mode*1	Pwr*1，mode*1
供电接口	DIN-4pin	DIN-4pin	DIN-4pin	DIN-4pin
HDMI	1	2	1	1
SIM卡	单卡	单卡	双卡	单卡
USB	USB2.0 *2、USB3.0*1	USB2.0 *4、USB3.0*1	USB2.0 *2、USB3.0*1	USB2.0 *4、USB3.0*1
485	选配（可更改一个DB9）	选配（可更改一个DB9）	3Pin工业绿色端子 *1	3Pin工业绿色端子*2
232	DB9 * 3	DB9 * 3	DB9 * 1	DB9*4
网口	百兆 *1	百兆*1（选配千兆）	千兆 *2	千兆 *2
天线接口	WiFi*1 ，4G*1	WiFi*1 ，4G*1	WiFi*2 ，4G*2	WiFi*2 ，4G*1
OTG调试接口	TypeC *1	TypeC *1	TypeC *1	TypeC *1
蓝牙	支持	支持	支持	支持

1.3.2.1 RS485接口定义

图1-3-2-1 RS485

引脚号	描述
1	RS-485信号B
2	RS-485信号A
3	GND

1.3.3 设备指示灯

1.3.3.1 LED 指示灯

图1-3-4 设备指示灯

指示灯	描述
3G/4G指示灯	3G/4G连接指示灯，正常连接时是常亮
Wi-Fi指示灯	Wi-Fi连接指示灯，正常连接时是常亮
Status 指示灯	状态指示灯，正常运行时是闪烁
Power 指示灯	供电指示灯，上电后常亮

1.3.4 尺寸图

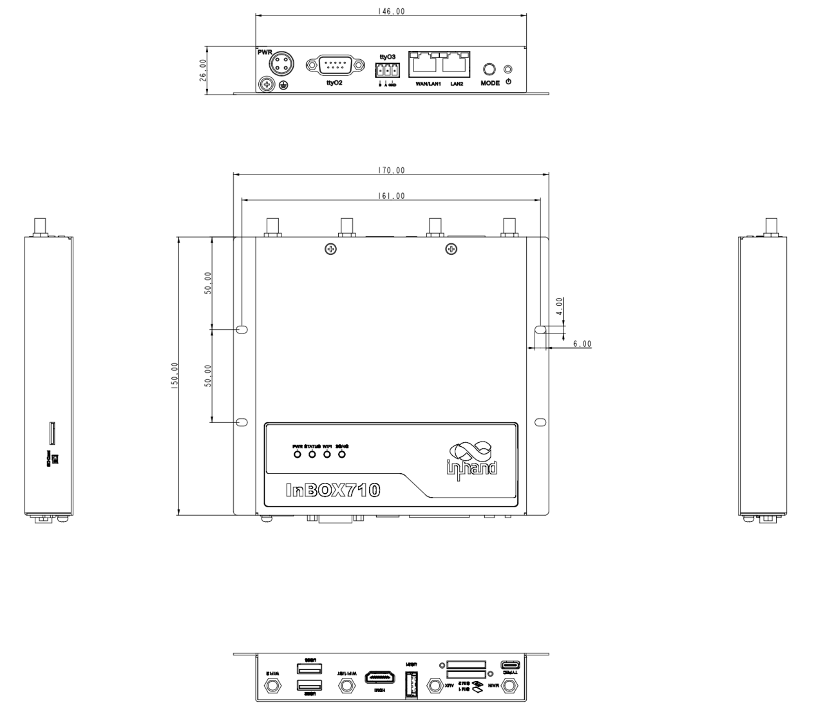

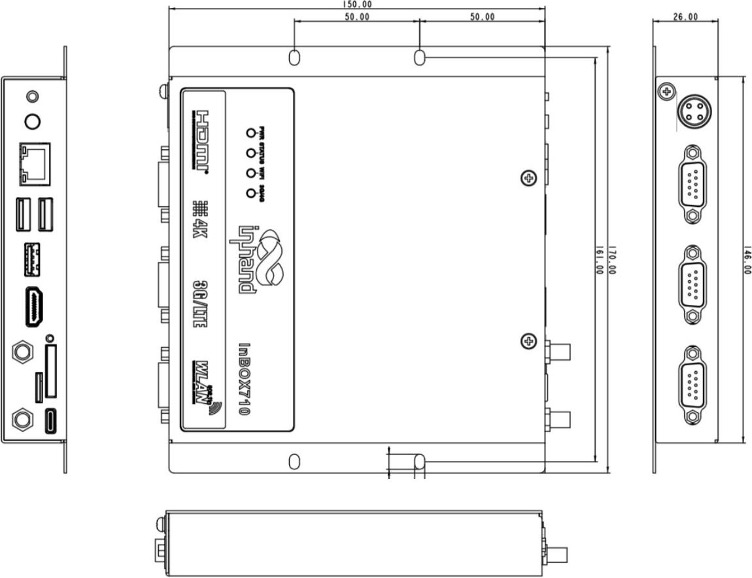

图1-3-4-1 InBOX710 尺寸图

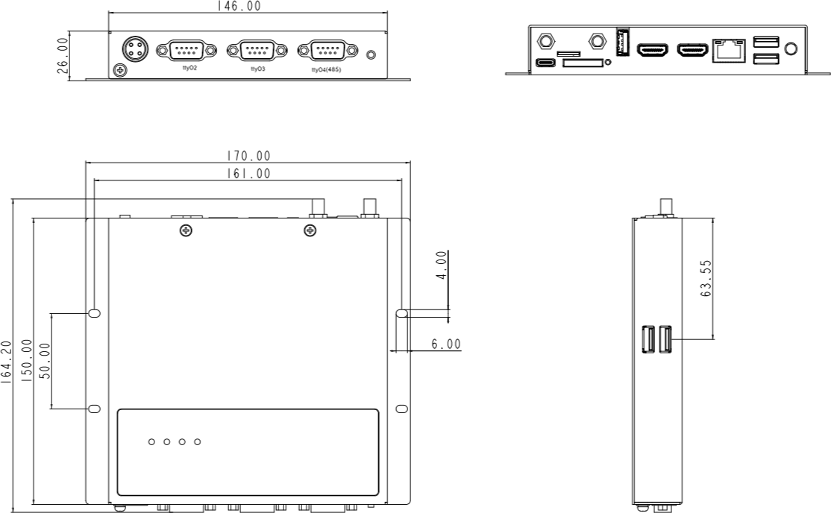

图1-3-4-2 InBOX712 尺寸图

图1-3-4-3 InBOX710-DS 尺寸图

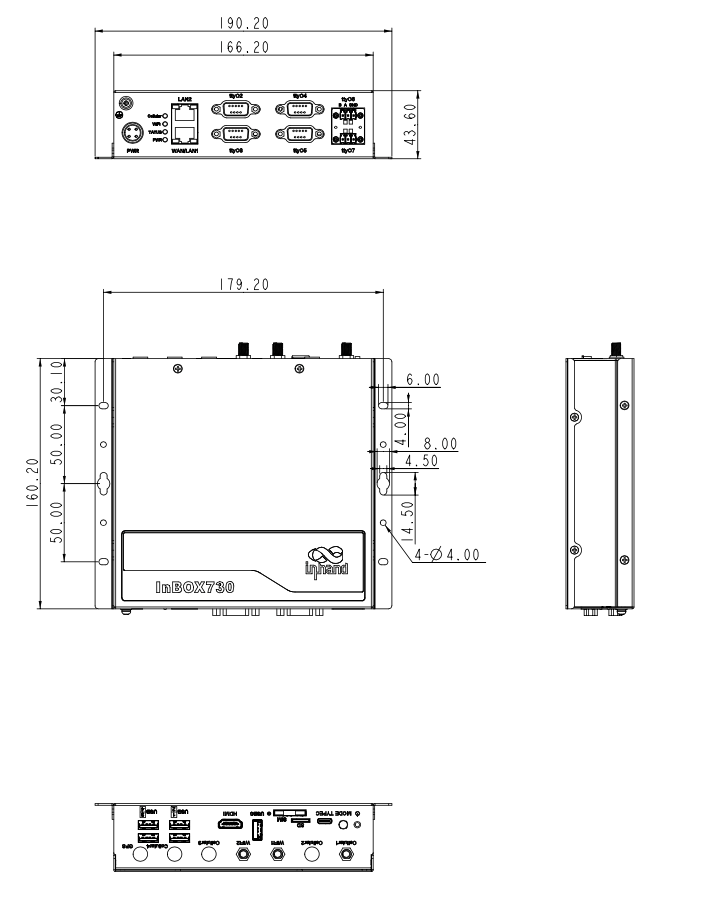

图1-3-4-2 InBOX730 尺寸图

2. 安装

2.1 注意事项

4. 电源要求：12 V DC。（730支持9~24V DC）
5. 环境要求：工作温度–20°C至70°C；储存温度 –40°C 至 85°C；相对湿度 5% 至 95%（无凝霜）。
6. 避免阳光直射，远离热源或有强电磁干扰的区域。
7. 检查是否安装了所需的电缆和连接器。

2.2 设备安装方式

本系列产品借采用壁挂安装方式

2.3 安装接地保护

3. 步骤1：松开接地螺帽。
4. 步骤2：将机柜接地线的接地环套到接地柱上。
5. 步骤3：拧紧接地螺帽。

注意：将设备接地，以提高其抗干扰能力。根据使用环境，将接地线连接到设备的接地柱上。

图2-3

3. 操作说明

3.1 系统升级

Ota升级包需要向映翰通技术支持获取。

方式一、通过U盘升级：

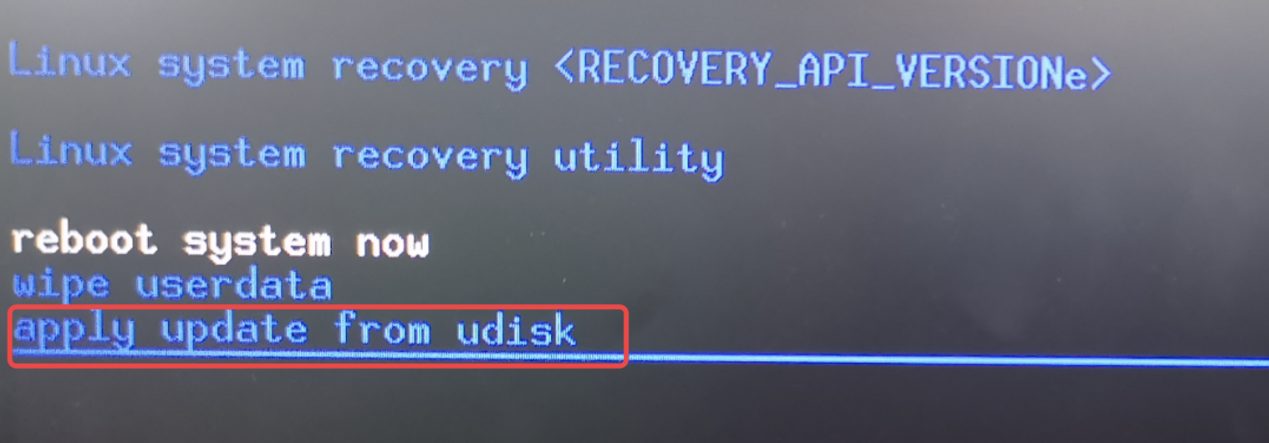

将待升级镜像文件（文件名必须为update.img）放在U盘根目录，插入设备并进入到Recovery模式（参考3.10MODE按键部分），选择< apply update from udisk> 并执行后续操作，如图3-1。此方法主要在系统固件过大或Debian系统无法启动的情况下使用。

图3-1

方式二、通过命令升级：

将待升级固件（文件名必须为update.img）推入 /userdata目录下，使用“update ota”命令即可升级。

注意，当ota包的大于userdata分区时，需要通过udisk更新。备份Debian系统会占用大量的空间，这会减少用户的可用空间。

3.2 显示设置

3.2.1 设置分辨率

InBOX700系列可以自适应屏幕分辨率，也可以支持修改。修改方式如下：

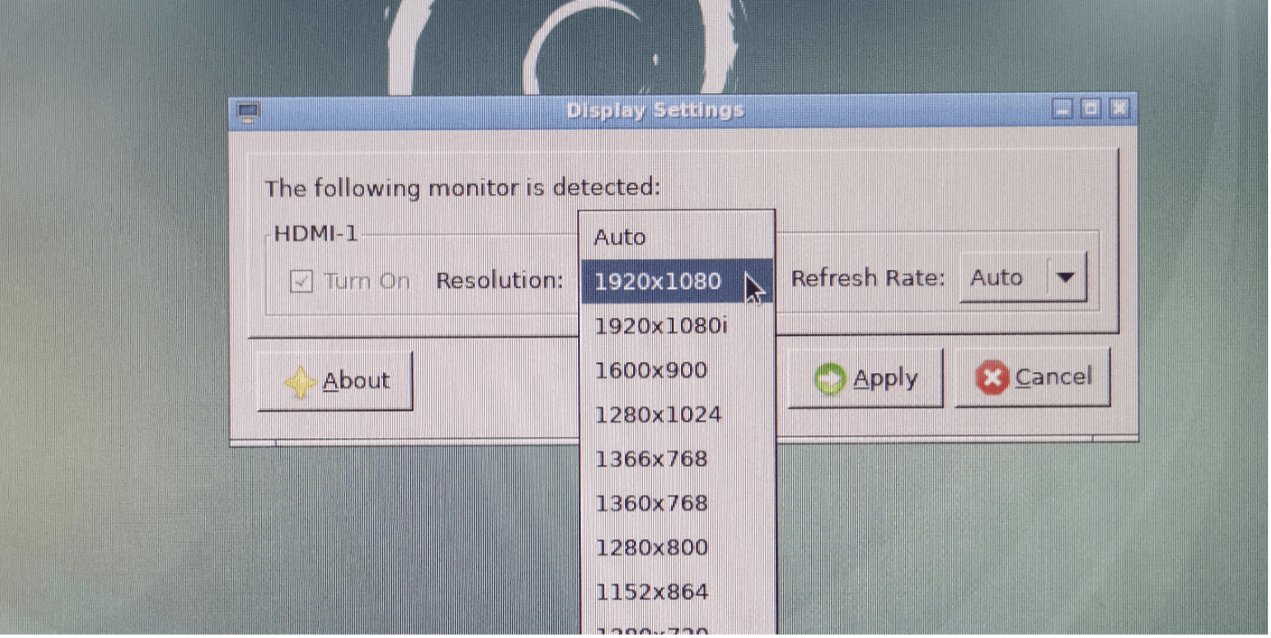

点击桌面左下角图标，点击“Preferences>>Monitoe settings”，打开分辨率设置对话框“Display Setting”，根据自己的屏幕来选择相应的分辨率，如图3-2-1-1所示。

图3-2-1-1

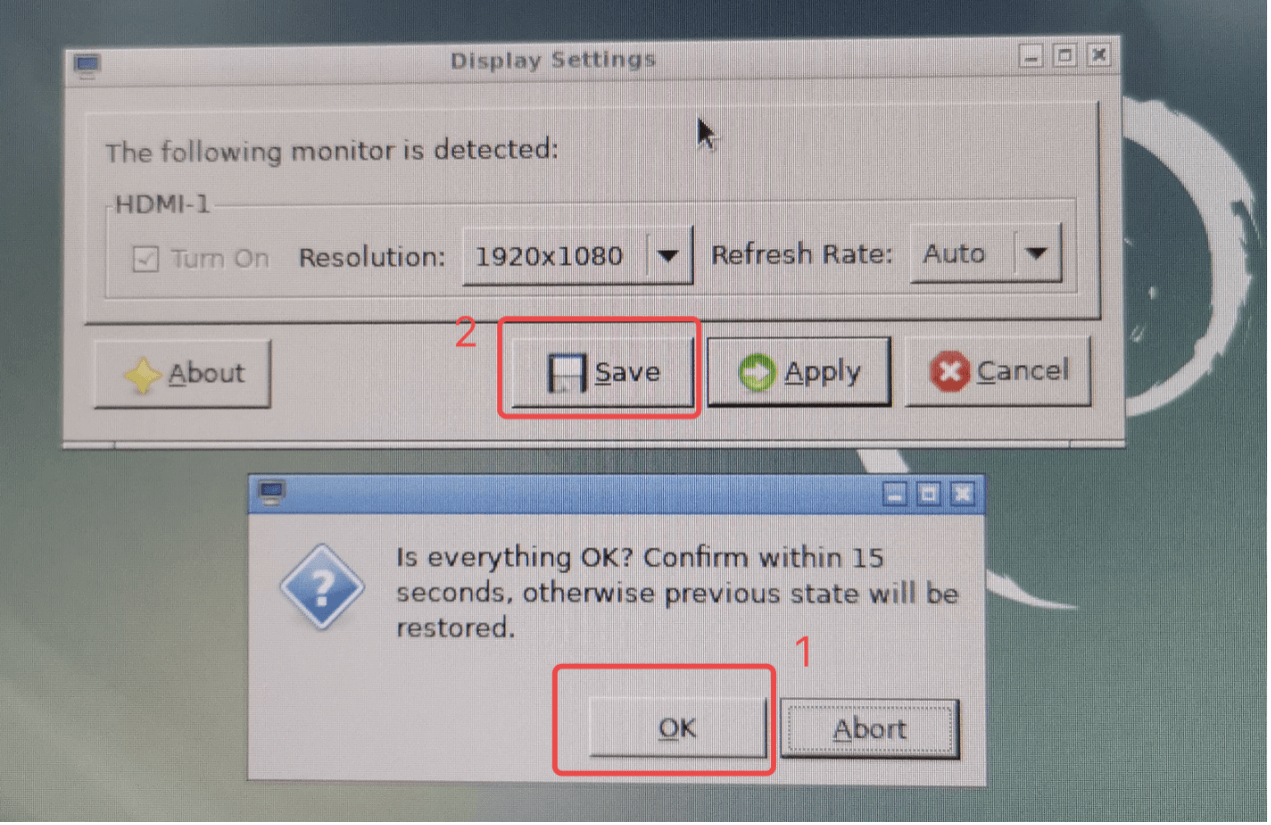

当选择了分辨率后，点击 <Apply> 按键，弹出确认对话框，点击<OK>，如图3-2-1-2标记1处。最后点击<Save>，如图3-2-1-2标记2处，完成设置。

图3-2-1-2

3.3 以太网设置

3.3.1 以太网参数设置

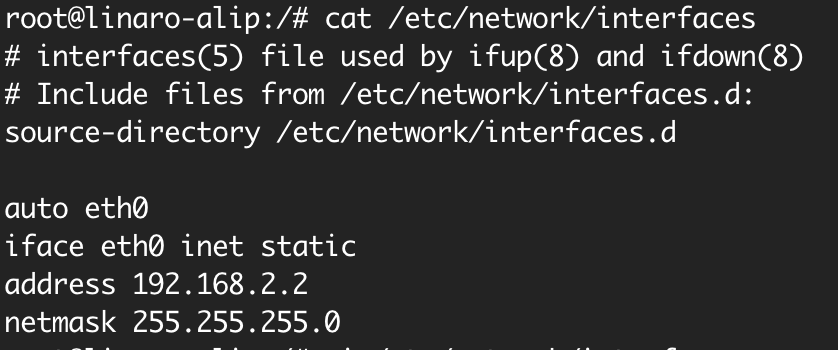

InBOX700的以太网不支持图形界面配置，需要通过命令配置方式来修改和确认。 ”cat /etc/network/interfaces”进行查看，默认地址为192.168.2.2，如图3-3-1所示，

或通过命令“vi /etc/network/interfaces”进行修改。

查看命令 ： cat /etc/network/interfaces

如图3-3-1所示，本机目前地址为192.168.2.2 （默认）



图3-3-1

可直接修改配置文件起到修改IP的作用。

修改命令 ：vi /etc/network/interfaces

具体VI命令不在此赘述。

3.3.2 启用WAN口

启用WAN口功能介绍，仅适用于产品 InBOX710-DS与InBOX730。

InBOX710-DS与InBOX730设备包含两个网口，默认两个都为LAN。若您需要将其中一个切换为WAN需要如下配置：

LAN1切换为为WAN：

1）使用sudo -s命令获取root权限；

2）按步骤使用如下命令

systemctl unmask ih_vlan

systemctl enable ih_vlan

3）配置生效需要重启，可使用reboot命令重启；

还原步骤（将WAN切换回 LAN1）：

1）使用systemctl mask ih_vlan 命令还原配置；

2）配置生效需要重启，可使用“reboot”命令重启；

3.3.3 配置WAN口

配置WAN口功能介绍，仅适用于产品 InBOX710-DS与InBOX730。

1、若您的设备是InBOX710-DS

  将LAN1切换成WAN口之后，需要对其进行IP配置。

   WAN 接口： wan0 ，LAN2 接口：lan0

ifconfig wan0 <指定ip> netmask <指定掩码>  //设置IP和掩码
route add default gw <指定网关>  //设置网关

2、若您的设备是InBOX730可参考如下配置去修改/etc/network/interfaces文件

auto eth0

iface eth0 inet manual

auto wan0

iface wan0 inet static

address 192.168.10.2

netmask 255.255.255.0

gateway 192.168.10.1

dns-nameserver 192.168.10.1 8.8.8.8

vlan-raw-device eth0

auto lan0

iface lan0 inet static

address 192.168.2.2

netmask 255.255.255.0

vlan-raw-device eth0

3.4 Wi-Fi设置

打开Wi-Fi之前请确保Wi-Fi天线已经连接好。

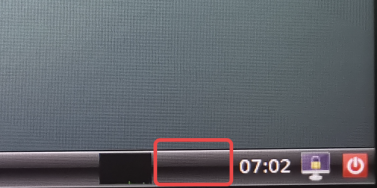

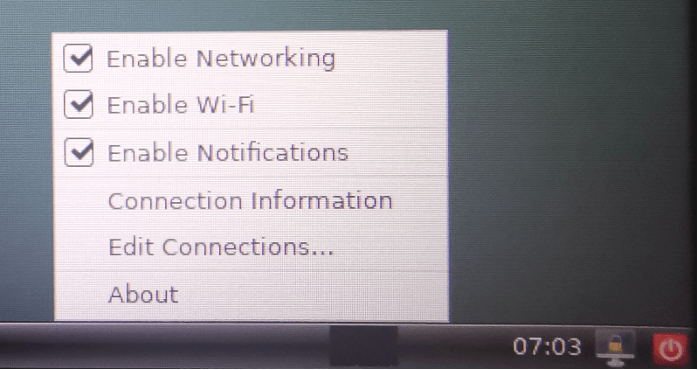

在桌面右下方右键点击红圈处 ，选择<Enable Wi-Fi>，开启WiFi，如图3-4-1所示。

图3-4-1

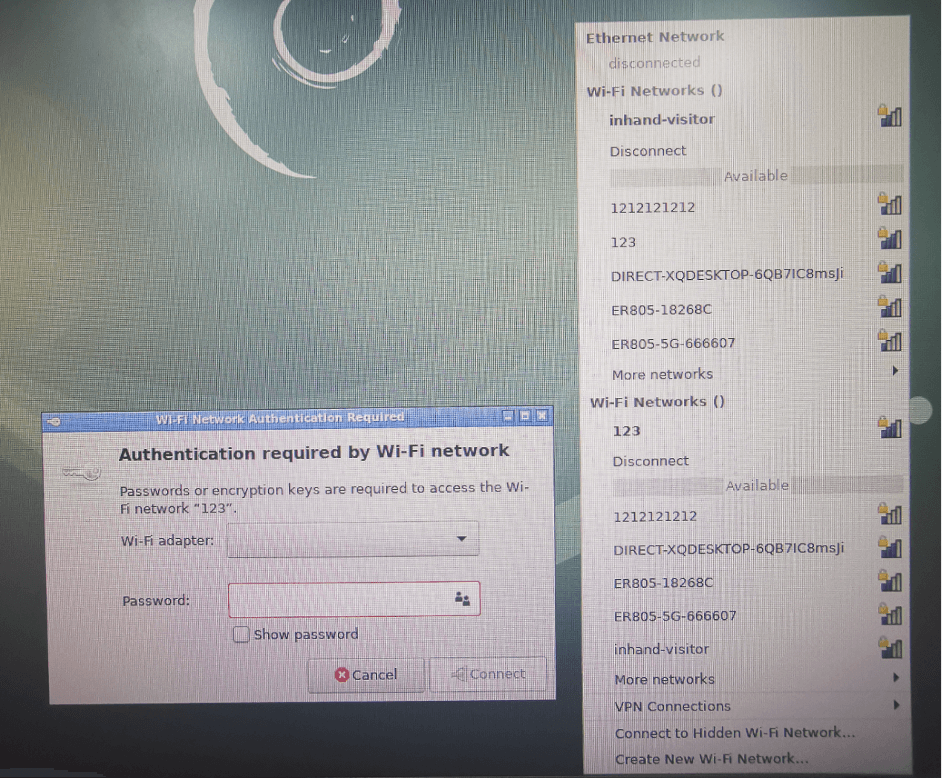

 左键点击相同位置，就会显示WIFI列表，在WiFi列表中会自动扫描到周围WiFi网络的SSID和安全性设置（开放网络或者WPA/WPA2保护），选择其中一个WiFi网络，进行连接。当选择加密型网络时，会自动弹出输入密码对话框，输入密码，点击连接。如图3-4-2所示。





图3-4-2

3.5 4G设置

InBOX700系列可以支持自动匹配APN，拨号进行联网。同时Debian版本可以支持修改部分参数来满足多样化的客户需求。

使用此功能前，需先使用 “sudo -s” 命令获取root权限。

3.5.1 APN设置

如您的SIM卡不能自动拨号上网的话，需要您设置下APN：

nvram set wan1_ppp_apn=vzwinternet //设置SIM卡1的apn

nvram unset wan1_ppp_apn //apn未设置

InBOX710-DS需要配置SIM2：

nvram set wan1_ppp_sim2_apn=vzwinternet //设置SIM卡2的apn

nvram unset wan1_ppp_sim2_apn //apn未设置

3.5.2 设备重启拨号设置

当有发生累计30次拨号失败时，设备会自动重置调制解调器尝试自恢复故障。您也可以通过以下命令修改。

nvram set max_ppp_redial=30

当有发生累计120次注册网络失败时，设备会自动重启拨号服务尝试自恢复故障。您也可以通过以下命令修改。nvram set max_modem_reset=120

3.5.3 启用或禁用双卡功能

启用/禁用双卡 功能介绍，仅适用于产品 InBOX710-DS。 设备出厂默认不开启双卡，需要您手动启用。

nvram set dual_sim_enable=1 //启用双卡功能

nvram set dual_sim_enable=0 //禁用双卡功能

nvram get dual_sim_enable

可设置优先SIM卡：

当设备启动时（或失败120次 重启了拨号服务），会检测当前设置的优先SIM卡，优先切换到指定卡；

nvram set dual_sim_main=0 //specify sim1

nvram set dual_sim_main=1 //specify sim2

nvram get dual_sim_main

 双卡切换触发条件：最大的网络注册重试次数

当SIM卡一连接5次失败后，会自动切换成SIM2 并拨号联网。您可以通过以下命令修改。

nvram set dual_sim_max_retry=5 //设置指定重试次数值

nvram get dual_sim_max_retry

3.6 蓝牙连接

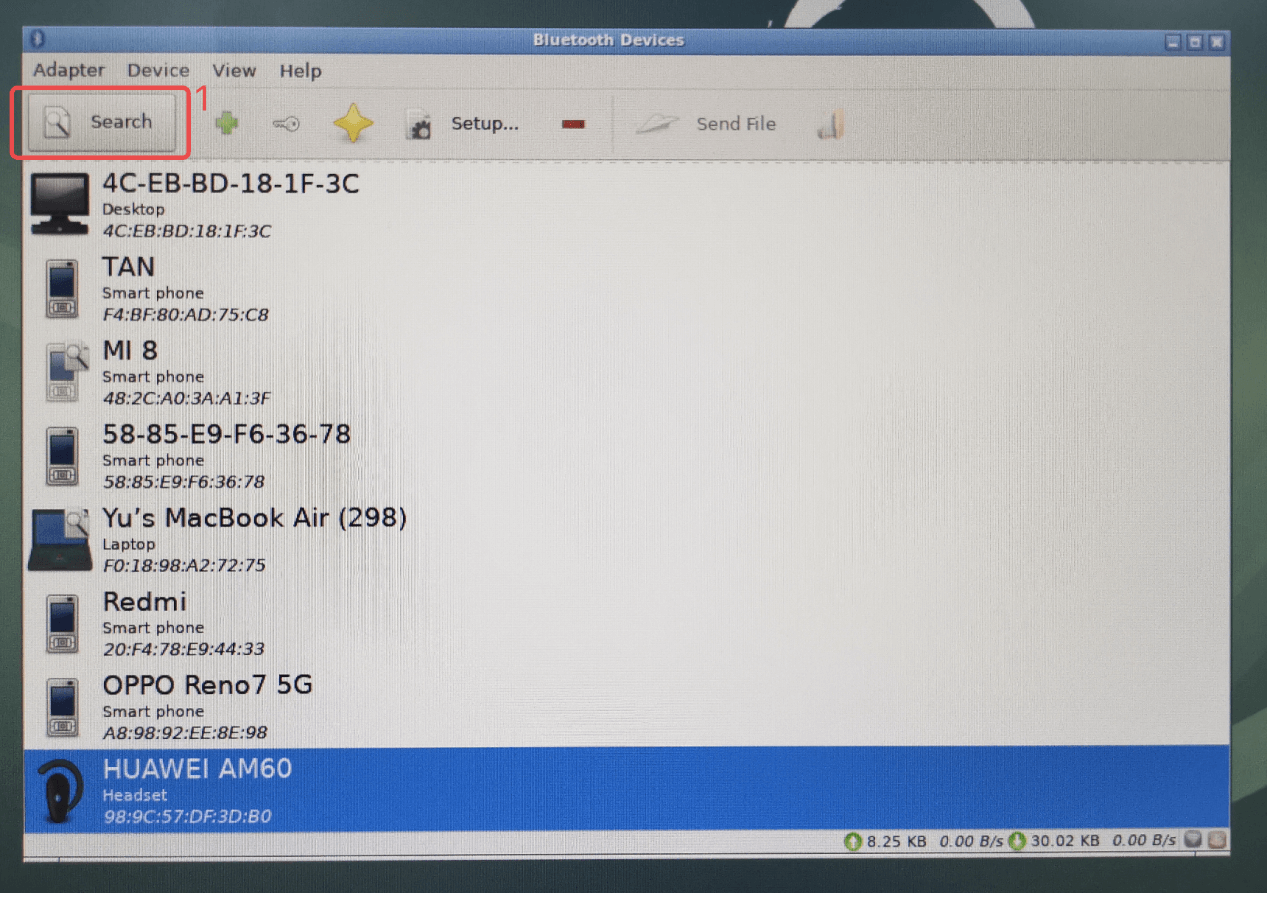

点击桌面左下角图标，点击“Preferences>>Bluetooth Manager”，打开蓝牙连接界面“Bluetooth Devices”，点击<Search>搜索附近蓝牙设备，如图3-6-1标记1处所示。

图3-6-1

设备配对

目前暂不支持蓝牙音频输出

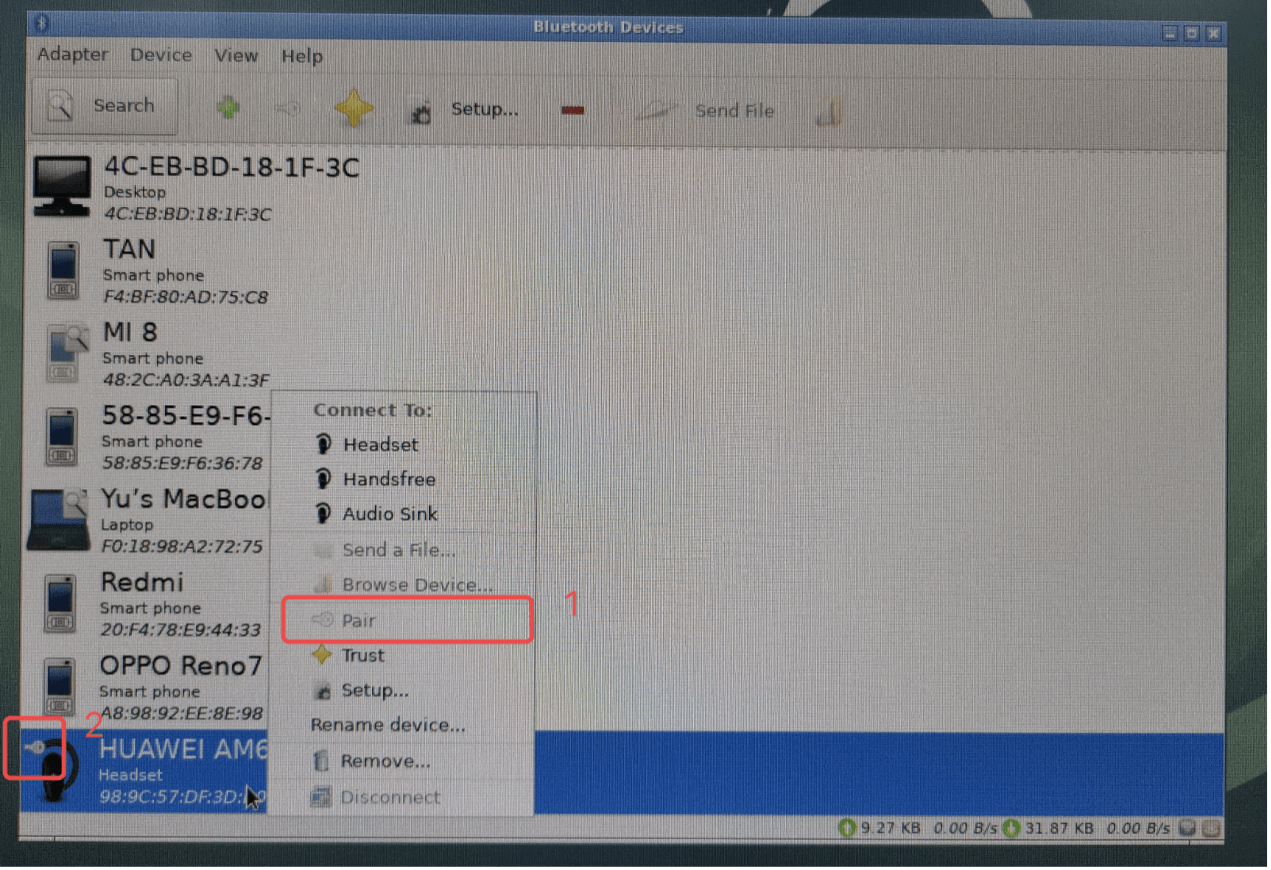

在搜索结果中找到目标设备，右键目标设备，点击 <Pair> 进行配对，配对成功后目标设备左上角将显示配对标识，如图3-6-2标记2处。

图3-6-2

文件传输

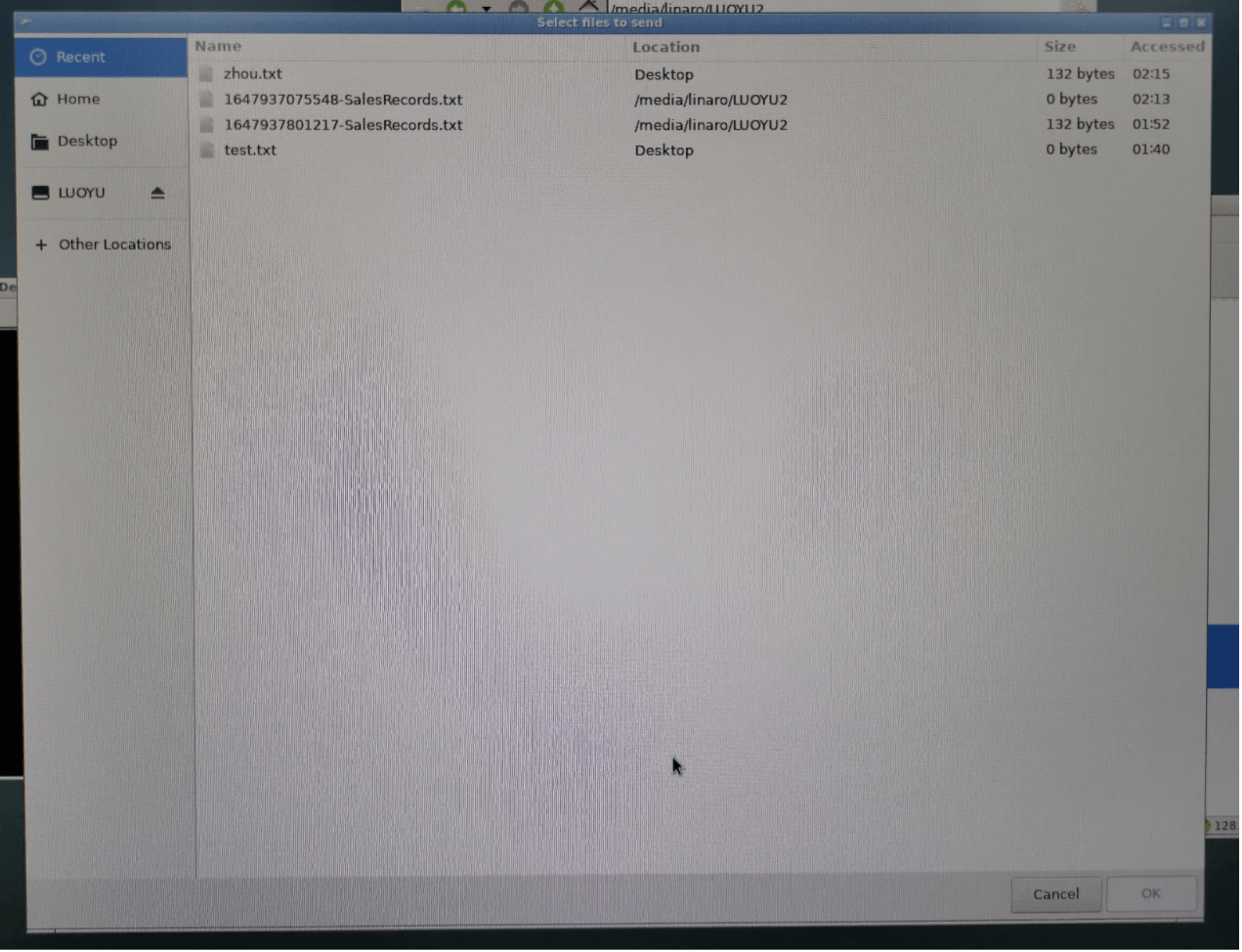

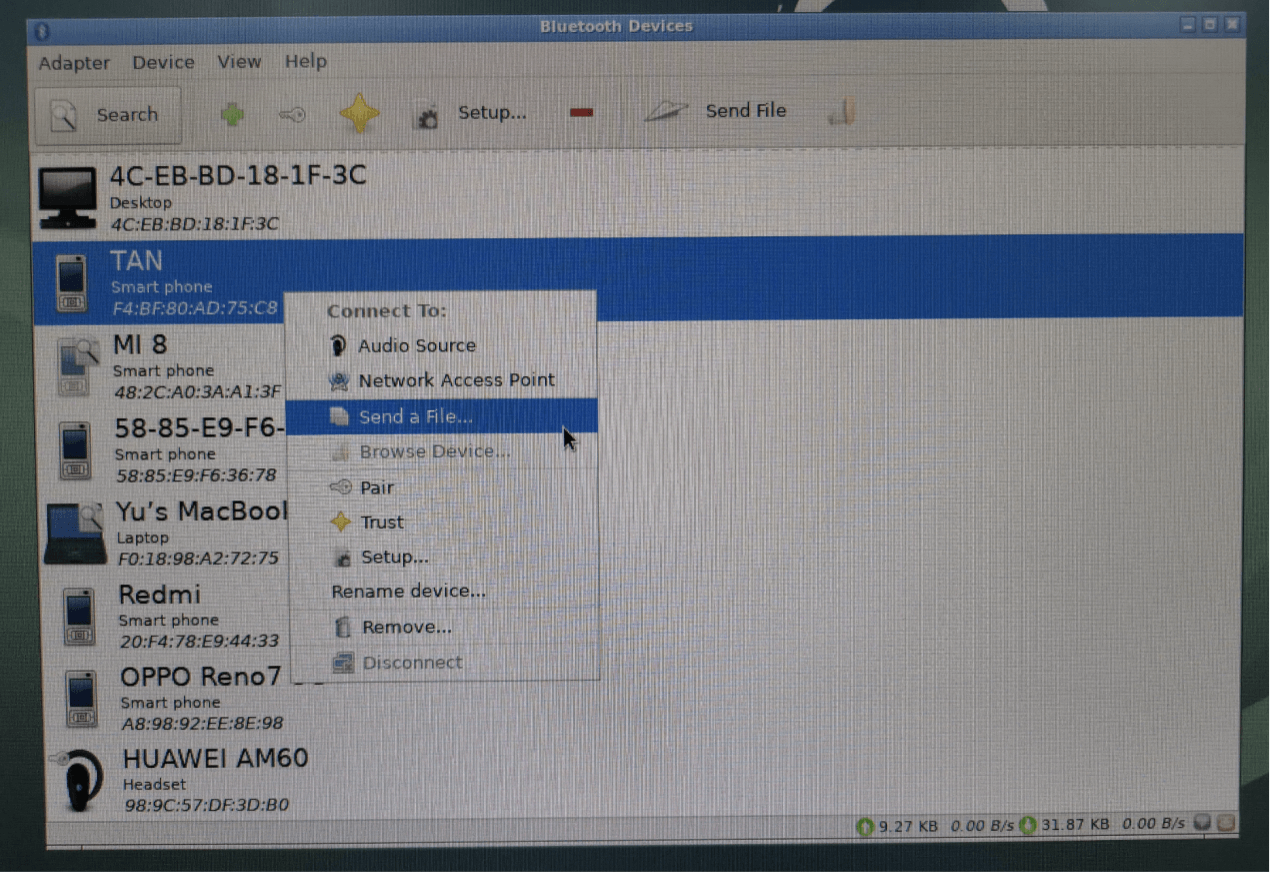

在搜索结果中找到目标设备，右键目标设备，点击 <Send a File> 如图3-6-3。在弹出的选择框中，选择需要传输的文件，如图3-6-4，双击即可开始传输。

图3-6-3

图3-6-4

3.7 文件管理

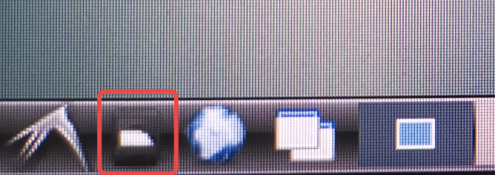

在桌面中点击左下角红圈部分图标，可以查看系统自带的文件和文件夹；也可以查看外接存储。

3.8 串口测试

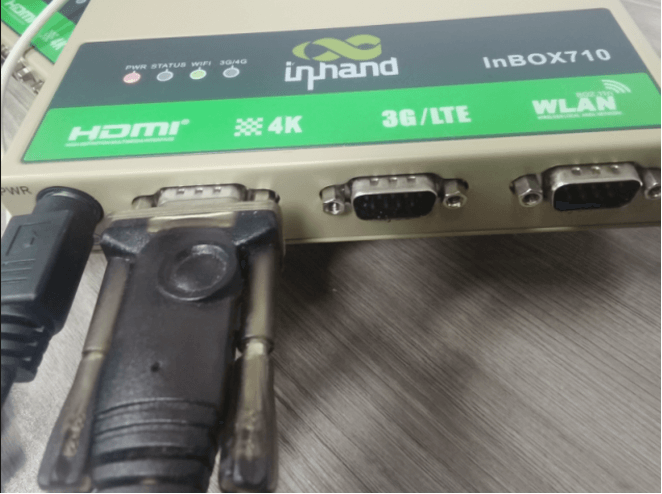

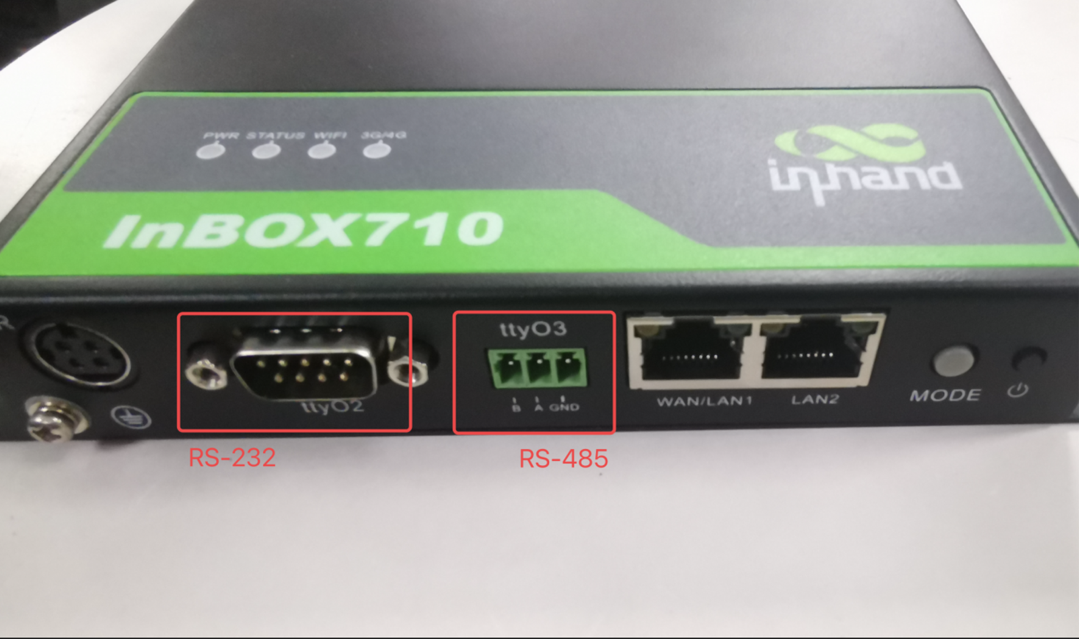

主要测试InBOX700上的串口通信是否正常工作。用串口线将InBOX700上的串口和PC上的串口相连，如图3-8-1所示。

图3-8-1

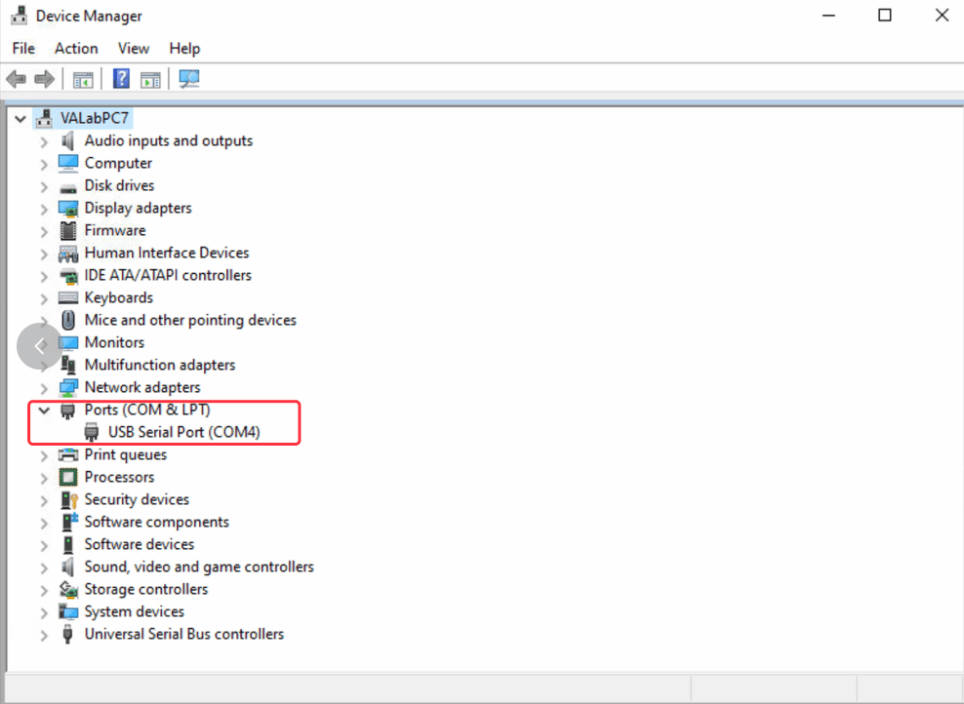

在这里连接的是ttyO2。在PC机上通过设备管理器查看连接的串口，如图3-8-2所示。

图3-8-2

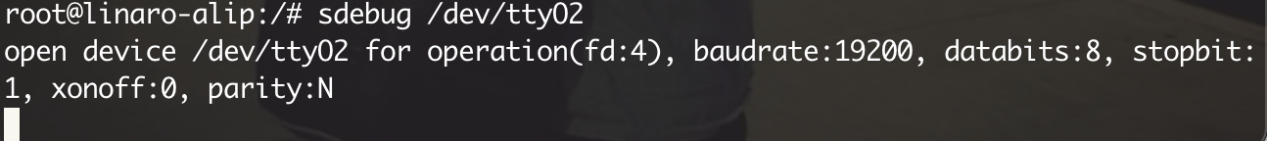

从图中可以看出PC机器上连接的是COM4口。通过命令“sdebug /dev/ttyO2”打开232串口ttyO2，如图3-8-3所示。

图3-8-3

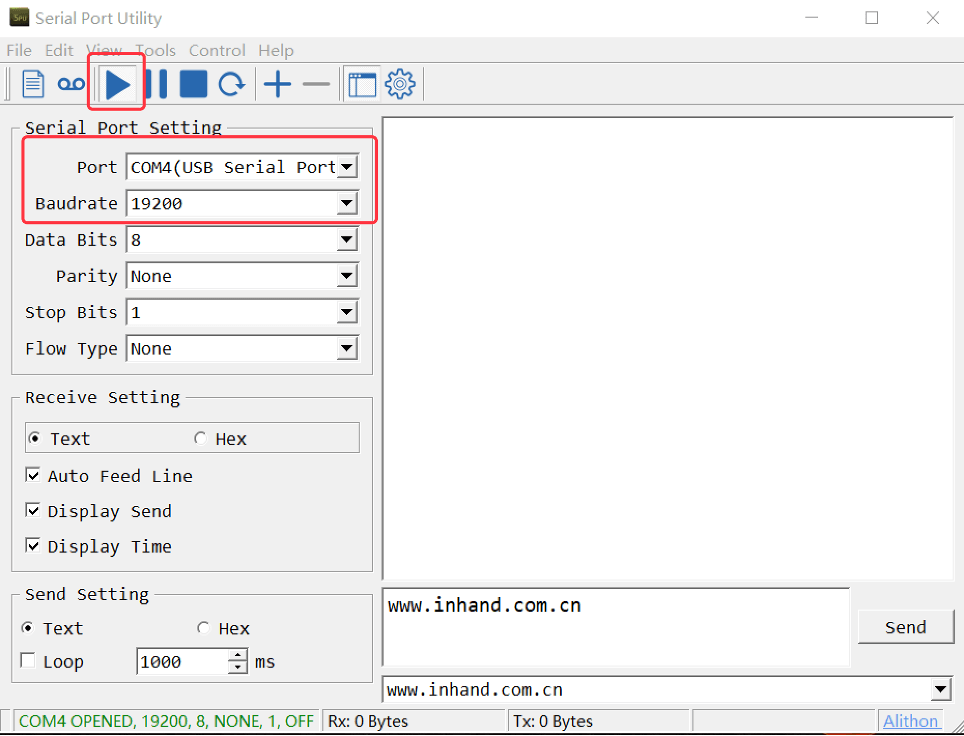

在PC端打开串口助手，设置端口为COM4，波特率配置为一致，点击左上部分的三角形图标打开串口，如图3-8-4所示。

图2-8-4

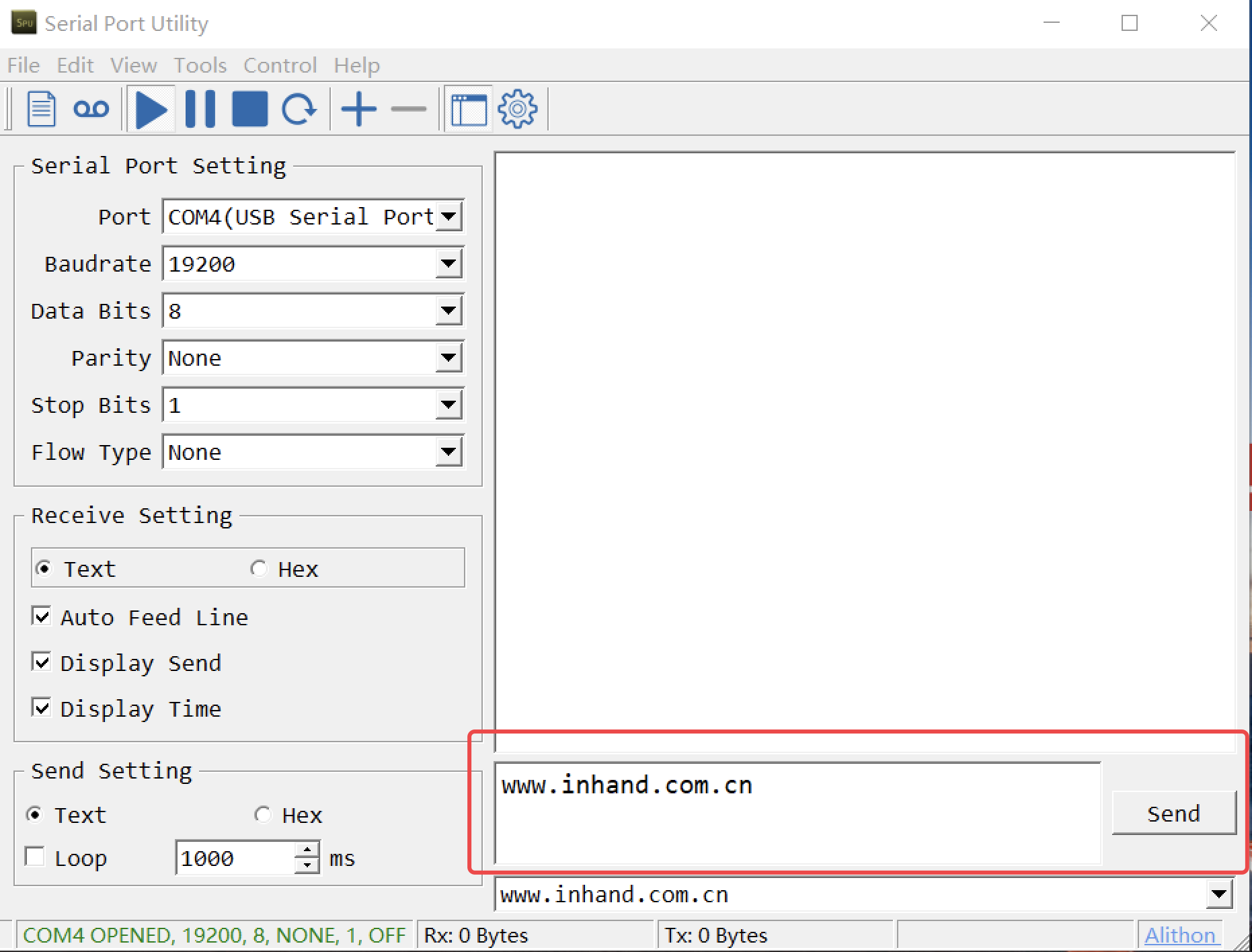

在PC串口助手的发送区域输入www.inhand.com.cn并点击发送。则可以在APP中看到相应字符，如图3-8-5所示。

图3-8-5-PC端发送

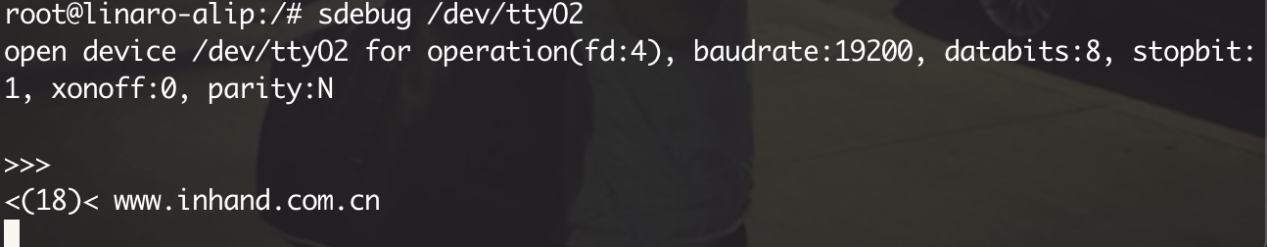

图3-8-6-接收

3.9 On/OFF按键

开关机按键，当设备上电时，长按10秒后松开，可关机。

上电且关机状态下，再次按下电源键可开机。

3.10 MODE 按键

Mode按键是映翰通自定义化的一个按钮。 正常开机之后，您的开发人员可以自定义去实现按钮功能，该按钮 Keycode ：88、 KeyName：mode。

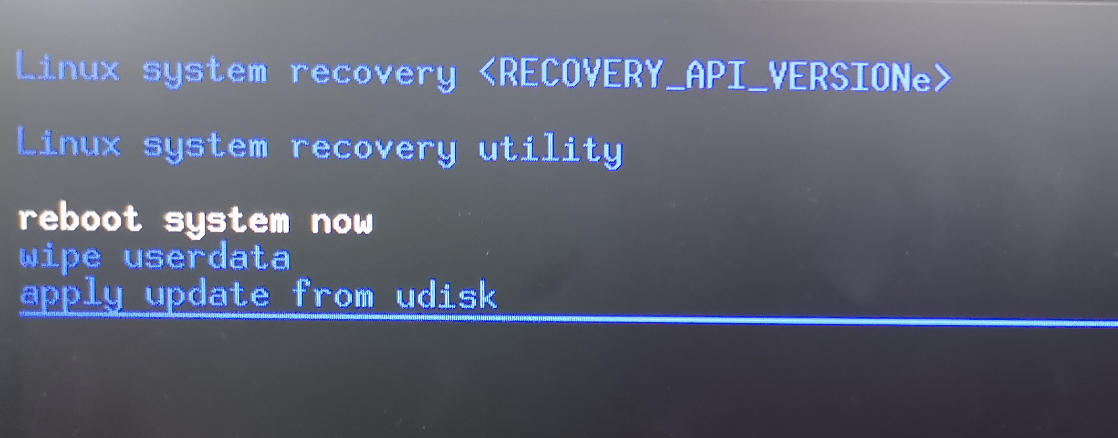

映翰通实现功能：按住此按键上电可以进入Recovery模式，可以选择擦除用户数据以及升级系统，如图3-10-1. 再次使用mode按键可上下移动，点击电源按键确认。

图3-10-1

3.11 更多开发进阶指令

3.11.1 adb模式

   InBOX700支持adb，但默认不开启

启用条件：需要ih_factory文件（不带后缀，内容为空），文件需要在U盘根目录下。U盘插入设备，重新上电，即可通过“adb shell”访问到设备。

3.11.2 查看版本号

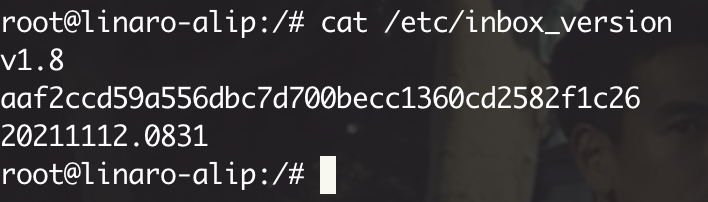

  命令“cat /etc/inbox_version”，即可查看映翰通固件版本号，如图3-10-1所示。



图3-10-1

3.11.2 查看MAC地址

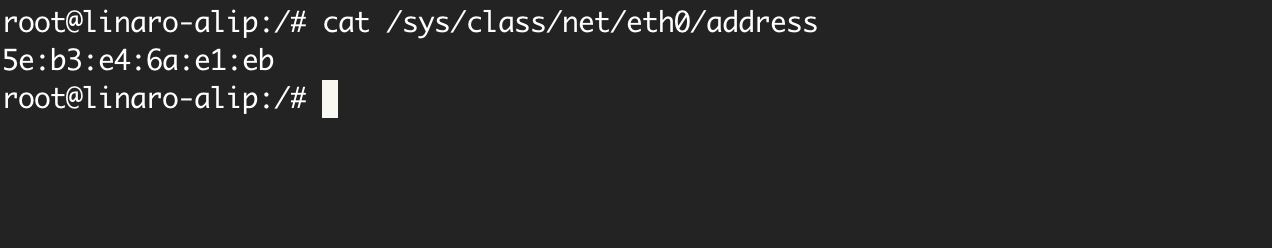

命令“cat /sys/class/net/eth0/address”，即可查看MAC地址，如图3-11-1所示。

图3-11-1

3.11.3 当前使用的sim卡

nvram get _cur_sim

3.11.4 iccid

nvram get _sim0_iccid //get sim1 iccid
    nvram get _sim1_iccid //get sim2 iccid
    nvram get _wan1_iccid //get current sim iccid

3.11.5 imei

Note:这三种方法都可以获取imei，但是都指向同一个值因为只有一个调制解调器。

nvram get _sim0_imei
    nvram get _sim1_imei
    nvram get _wan1_imei

3.11.6 imsi

nvram get _sim0_imsi

nvram get _sim1_imsi

nvram get _wan1_imsi

3.11.7 信号强度

nvram get _sim0_siglevel

nvram get _sim1_siglevel

nvram get _wan1_siglevel

3.11.8 rssi

nvram get _sim0_sigrssi

nvram get _sim1_sigrssi

nvram get _wan1_sigrssi

3.11.9 plmn(Public Land Mobile Network Code)

nvram get _sim0_plmn

nvram get _sim1_plmn

nvram get _wan1_plmn

3.11.10 网络类型

nvram get _sim0_network_type

nvram get _sim1_network_type

nvram get _wan1_network_type

3.11.11 lac（location area code）

nvram get _sim0_lac

nvram get _sim1_lac

nvram get _wan1_lac

3.11.12 cell id

nvram get _sim0_cellid

nvram get _sim1_cellid

nvram get _wan1_cellid

3.11.13 modem usb pid & vid

nvram get _sim0_vendor_id

nvram get _sim1_vendor_id

nvram get _wan1_vendor_id

nvram get _sim0_product_id

nvram get _sim1_product_id

nvram get _wan1_product_id
