边缘计算机EC300系列

快速安装手册

Version1.0，2024年5月

www.inhand.com.cn

本手册中描述的软件是根据许可协议提供的，只能按照该协议的条款使用。

版权声明

© 2024 映翰通网络 保留所有权利。

商标

InHand标志是映翰通网络的注册商标。

本手册中的所有其他商标或注册商标属于其各自的制造商。

免责声明

本公司保留对此手册更改的权利，产品后续相关变更时，恕不另行通知。对于任何因安装、使用不当而导致的直接、间接、有意或无意的损坏及隐患概不负责。

1 产品介绍

EC312系列边缘计算机专为轻量级边缘应用开发的用户设计。具有丰富接口，可扩展多种功能如串口、CAN、模拟量输入、LoRa 等。内置Linux系统，提供长期支持，满足工业自动化需求。支持安全特性如Secure Boot和TPM2.0，保障软件及数据安全。可内置映翰通DeviceSupervisor™ Agent服务，轻松实现数据采集、处理及上云，支持DeviceLive云管理。

2 装箱清单

序号

名称

数量

单位

备注

1

EC312主机

1

台

—

2

电源适配器

1

个

选配

3

Wi-Fi天线

1

个

标配（根据型号而定）

4

GPS天线

1

个

标配（根据型号而定）

5

蜂窝天线

1

个

标配（根据型号而定）

6

取卡针

1

个

—

7

产品保修卡

1

张

—

3 产品外观

      EC312的面板布局如下所示：

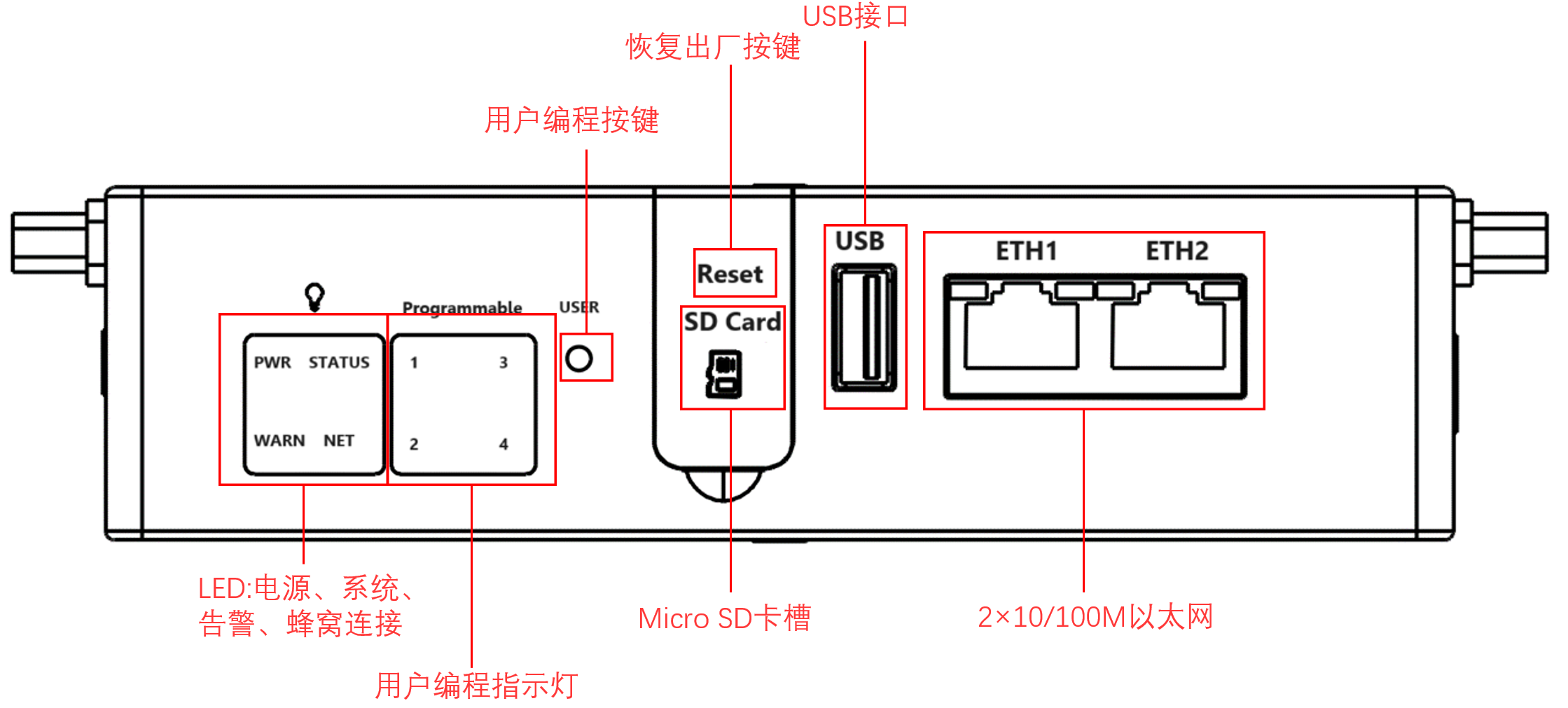

3.1 正面板

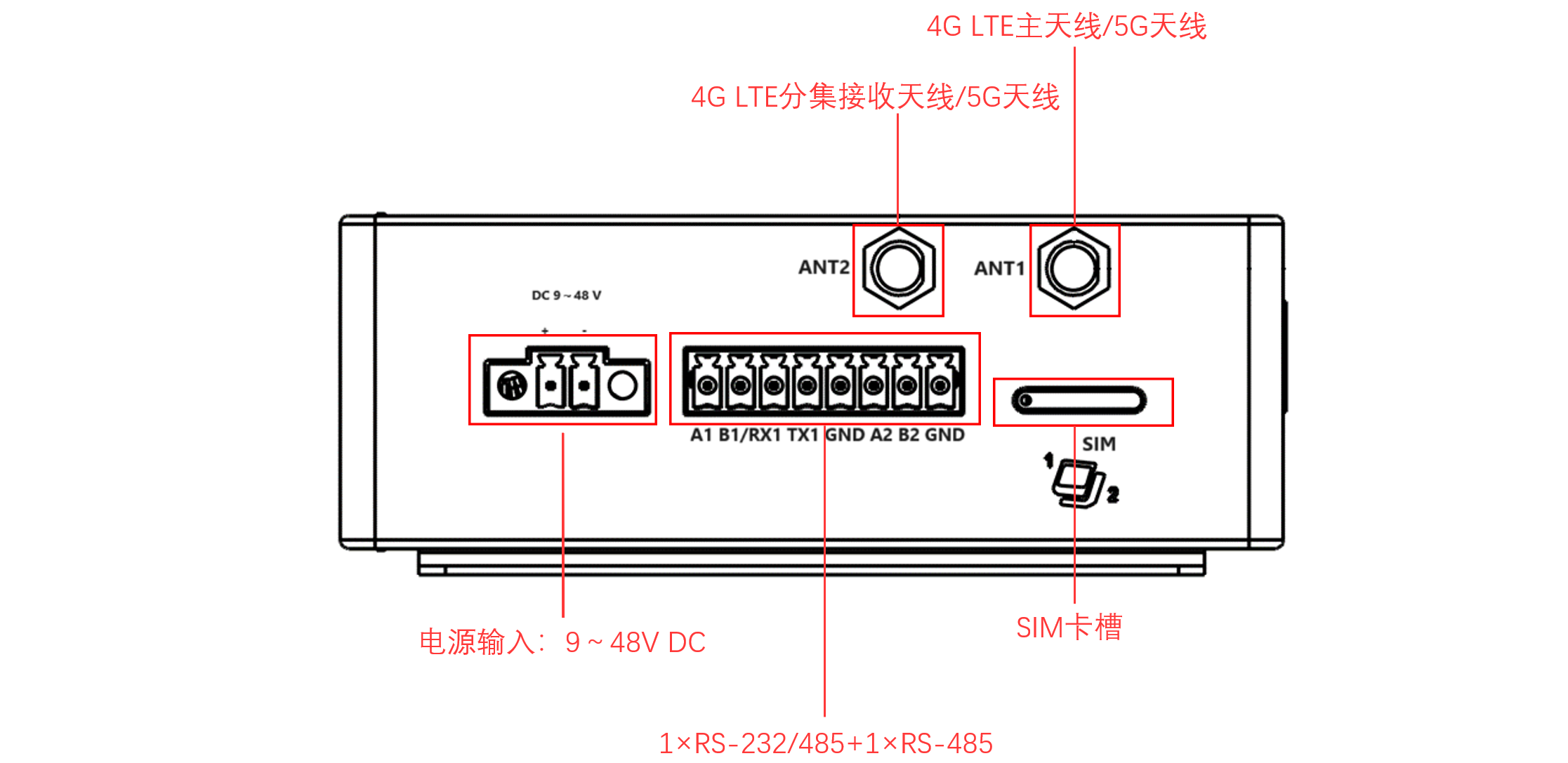

3.2 左面板

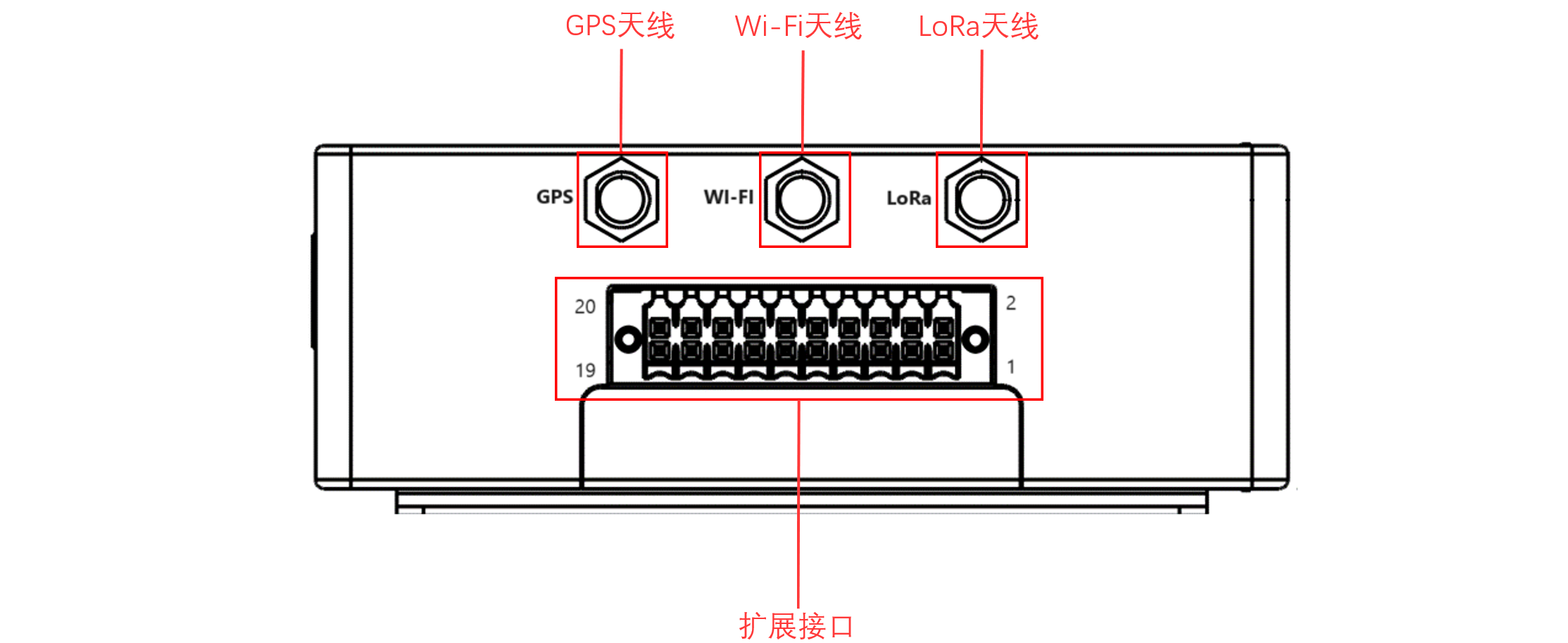

3.3 右面板

4 指示灯说明

5 安装EC312

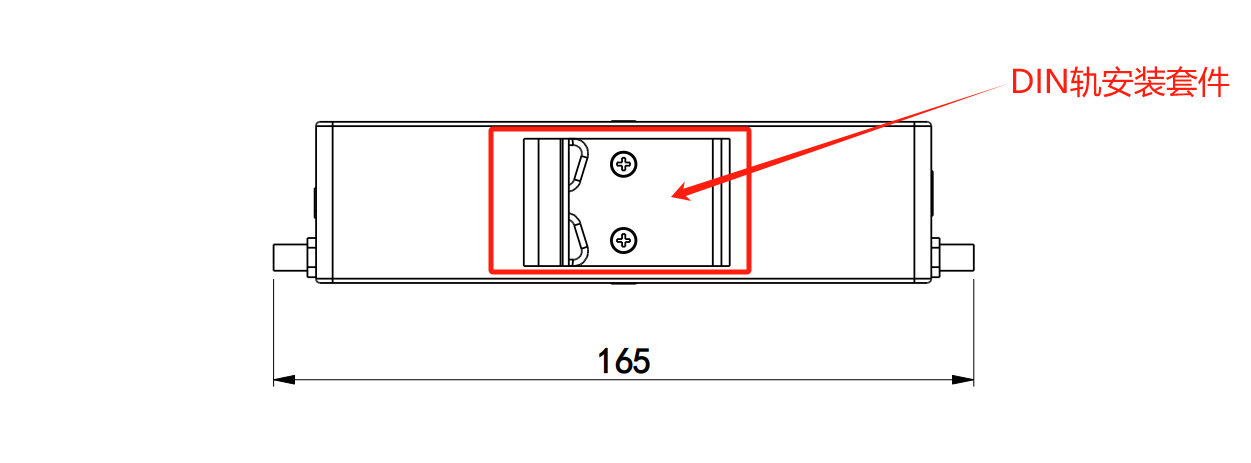

5.1 DIN轨安装

DIN轨的安装板附在EC312后面板上（采用M3×6MM的螺钉固定），安装步骤如下：
1、将DIN轨安装板的上方挂钩卡入到DIN轨支架的顶端

2、缓慢向DIN轨支架方向向前推动设备使得DIN轨底端卡入到位

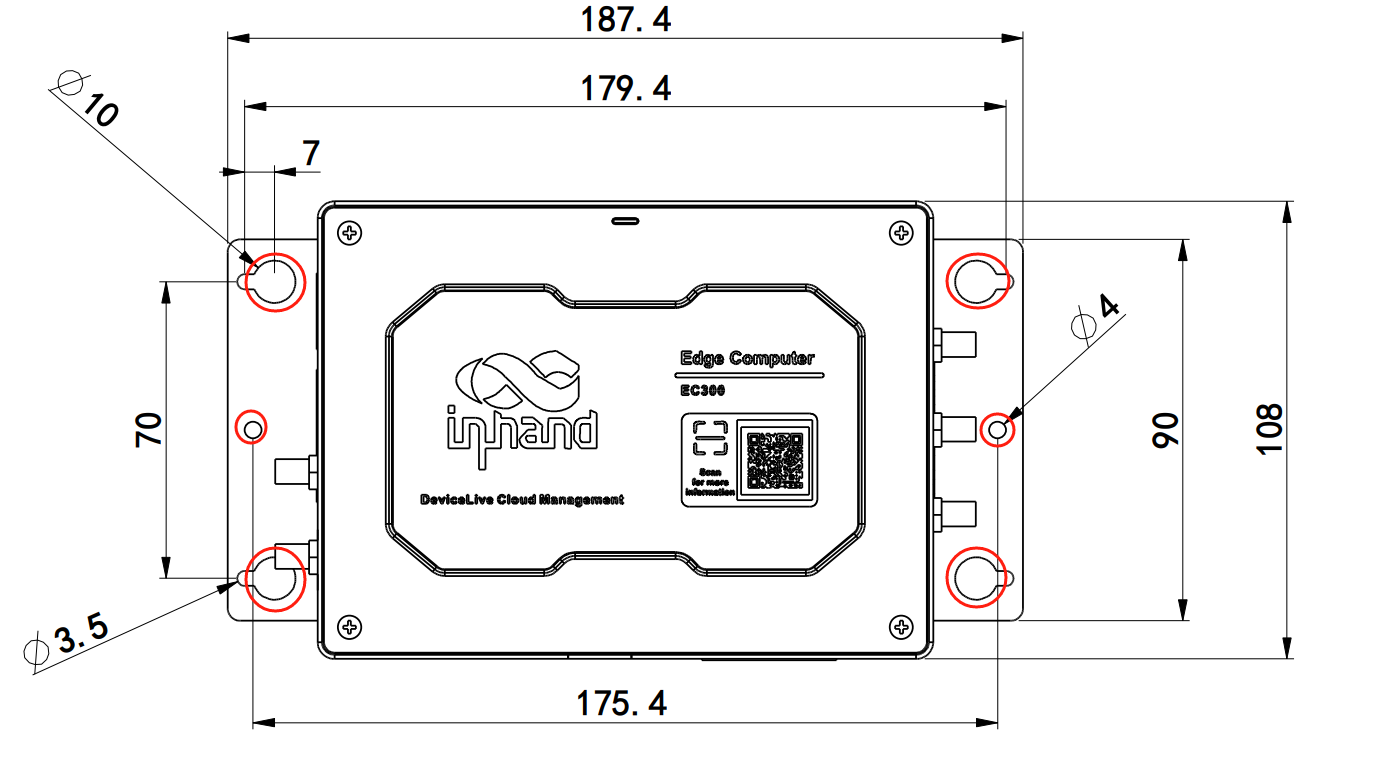

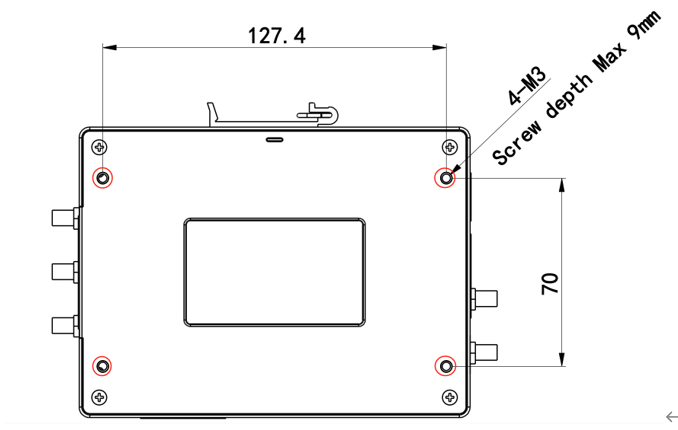

5.2 壁挂式安装

EC312可以采用壁挂套件进行安装，套件需要单独购买。按照如下步骤进行安装

步骤一：使用螺钉（M3×4mm）将壁挂套件固定在EC312的背面板上

步骤二：当壁挂套件成功固定到EC312以后，采用另外4个M8和2个M3的螺钉将EC312固定在墙面或柜子上

6 连接器说明

6.1 以太网接口

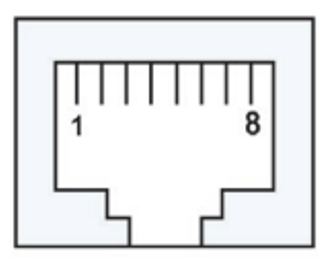

EC300有2个RJ45以太网口，支持10M/100M自适应速率。RJ45的引脚说明如下：




10/100Mbps

引脚

说明

1

TX+

2

TX-

3

RX+

4

—

5

—

6

RX-

7

—

8

—

6.2 串口

EC300最多支持四路串口：两路标配串口和两路可扩展串口。

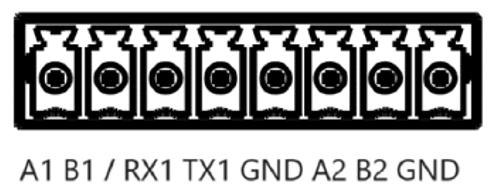

标配串口：


COM1（标配）：RS-232 / RS-485 （RX1 TX1 / A1 B1)，在同一时刻，你只能选择接入RS-232或者RS-485，他们不能同时接入工作。

COM2（标配）：RS-485（A2 B2）

引脚

COM1

COM2



RS-232

RS-485

RS485

A1

—

A+

—

B1

—

B-

—

RX1

RX

—

—

TX1

TX

—

—

GND

接地

接地

—

A2

—

—

A+

B2

—

—

B-

GND

—

—

接地

可扩展串口：


COM3（扩展）：RS232 / RS485（扩展接口PIN1 扩展接口PIN2）
COM4（扩展）：RS232 / RS485（扩展接口PIN5 扩展接口PIN6）

：可扩展串口具体支持情况还取决于扩展模块的型号，详情可参考扩展接口部分。

6.3 CAN口


EC300具有3路CAN总线接口，支持CAN 2.0A/B标准。它兼容CAN FD，最高速率可达5Mbps。

CAN1：扩展接口PIN1 扩展接口PIN2

CAN2：扩展接口PIN5 扩展接口PIN6

CAN3：扩展接口PIN9 扩展接口PIN10

：CAN接口扩展支持情况还取决于扩展模块型号，详情可参考扩展接口部分。

6.4 数字量输入接口

参数

描述

最小

类型

最大

单位

Vds

漏极-源极电压





48

V

VIN Low

当标识为LOW状态时的最高输入电压





3

V

VIN High

当标识为HIGH状态时的最低输入电压

10



30

V

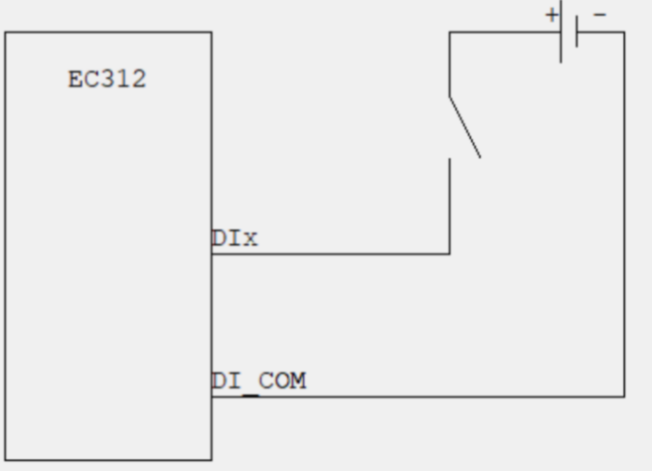

接线方式如下（仅支持湿节点接线方式）：

6.5 数字量输出接口

接口标识

功能

描述

DO0

数字量输出 0 号接口

4 路 DO OD输出, 隔离3000VDC

DO1

数字量输出 1 号接口

DO2

数字量输出 2 号接口

DO3

数字量输出 3 号接口

GND

接地端

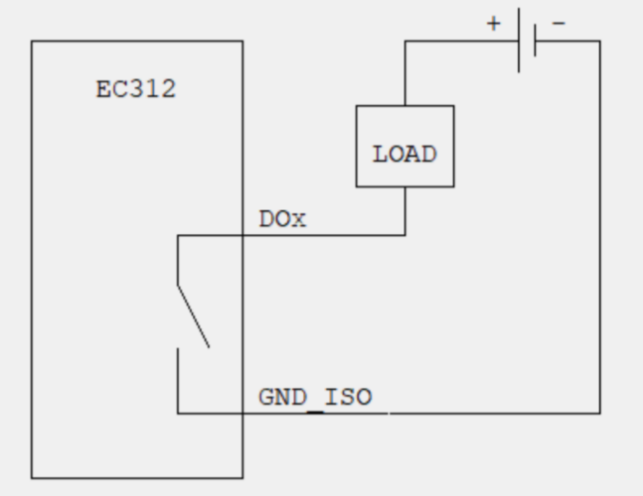

接线方式如下：


: 数字量输入/输出接口支持情况还取决于扩展模块的型号，详情可见扩展接口部分

6.6 USB接口

EC300提供一个USB 2.0 Host接口，主要用于扩展存储设备。支持USB存储设备热插拔。

：在断开USB大容量存储设备之前，请记住输入sync同步命令，以防止数据丢失。当您断开存储设备的连接时，请从挂载目录下退出。

6.7 用户可编程按键

EC300提供API接口，用户可以调用API接口检测可编程按键的状态，然后实现自己的按键逻辑。

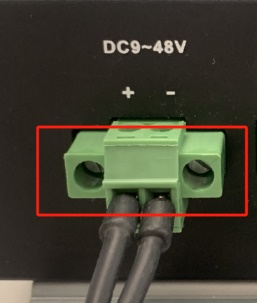

6.8 直流输入

EC312支持9-48 VDC供电。将适配器端子插入到EC312的DC端口中，然后连接电源适配器。当PWR电源指示灯长亮则代表设备已经正常上电。

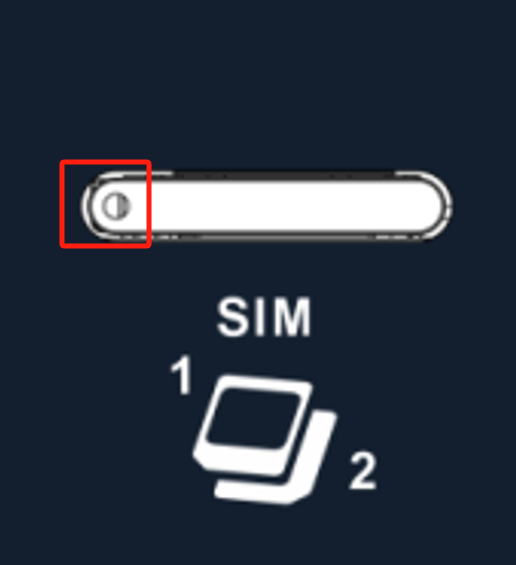

6.9 SIM卡

EC312配备一个用于蜂窝通信的SIM卡座，位于左面板的下方。支持2个NANO SIM卡。安装步骤如下：

步骤一：EC312的SIM卡需要在断电的情况下进行安装，请确保安装前已经断开设备电源

步骤二：安装前需要采用取卡针（出厂自带）将SIM卡座取出

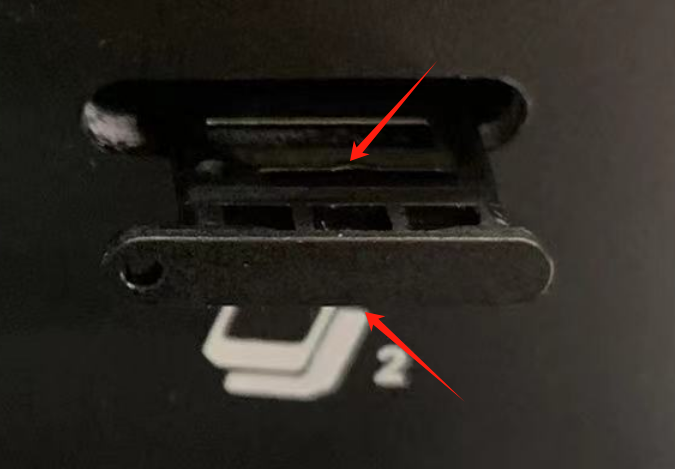

步骤三：插入NANO SIM卡，共有两个卡槽，分别位于抽屉式卡座的上方和下方

6.10 MicroSD卡

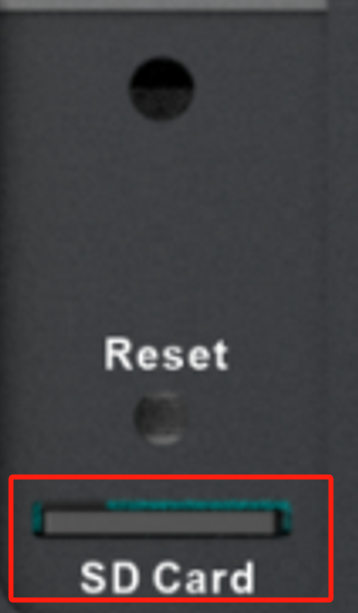

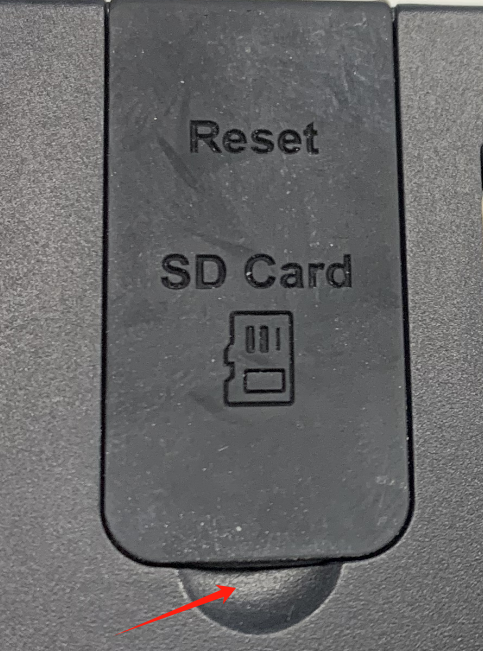

EC312配备一个用于扩展存储的SD卡槽，位于正面板的下方。使用前请先打开保护盖，并将SD卡插入到SD卡槽中。



6.11 天线接口

EC300共有5个天线接口，不同型号标配的天线数量不同，具体型号对应的天线支持情况可参见《EC312系列边缘计算机产品规格书》中“订购信息”部分。


标识

名称

ANT1

4G LTE主天线/5G天线

ANT2

4G LTE分集接收天线/5G天线

GPS

GPS天线

Wi-Fi

Wi-Fi天线

Lora

Lora天线

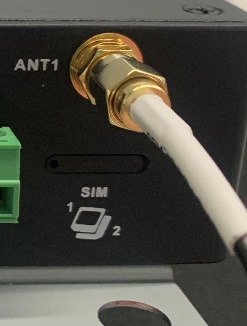

如下所示产品型号为EC312-B-LQA3，仅支持一个4G天线接口。将天线拧入相应的SMA天线接口完成天线安装。

6.12 扩展接口

EC300可以支持接口扩展，选型说明详见产品规格书，目前已经支持的扩展模块如下：

扩展模块

功能

NAAD

2x 4-20mA模拟量输入+4x DI+4x DO

N44C

2x RS-485+1x CAN FD

N4CC

1x RS-485+2x CAN FD

N44D

2x RS-485+4x DI+4x DO

—

NONE

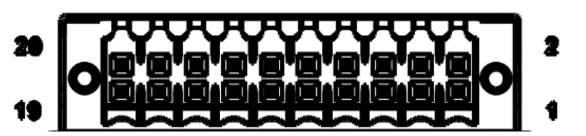

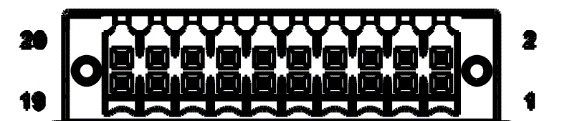

扩展接口定义如下：



PIN

扩展模块

NAAD

N44C

N4CC

N44D

接口定义

1

AIN1+

A_485_A

A_485_A

A_485_A

2

-

A_485_B

A_485_B

A_485_B

3

AIN1-

-

-

-

4

GND

GND

GND

GND

5

AIN2+

B_485_A

CAN2_H

B_485_A

6

-

B_485_B

CAN2_L

B_485_B

7

AIN2-

-

-

-

8

GND

GND

GND

GND

9

-

CAN3_H

CAN3_H

-

10

-

CAN3_L

CAN3_L

-

11

DO0

-

-

DO0

12

DO1

-

-

DO1

13

DO2

-

-

DO2

14

DO3

-

-

DO3

15

DI0

-

-

DI0

16

DI1

-

-

DI1

17

DI2

-

-

DI2

18

DI3

-

-

DI3

19

DI_COM

-

-

DI_COM

20

GND

-

-

GND

7、电源及环境要求

输入电压

9-48 VDC （双引脚端子，V+、V-）

电源功耗

6W

工作温度

-20-70℃（-4°F-158°F）

存储温度

-40-85℃（-40°F-185°F）

环境湿度

5-95%（无凝霜）

8、访问EC312

使用以下默认IP 地址连接到EC300。

端口

默认IP

ETH 1

192.168.3.100

ETH 2

192.168.4.100

步骤一：将PC和EC312互联

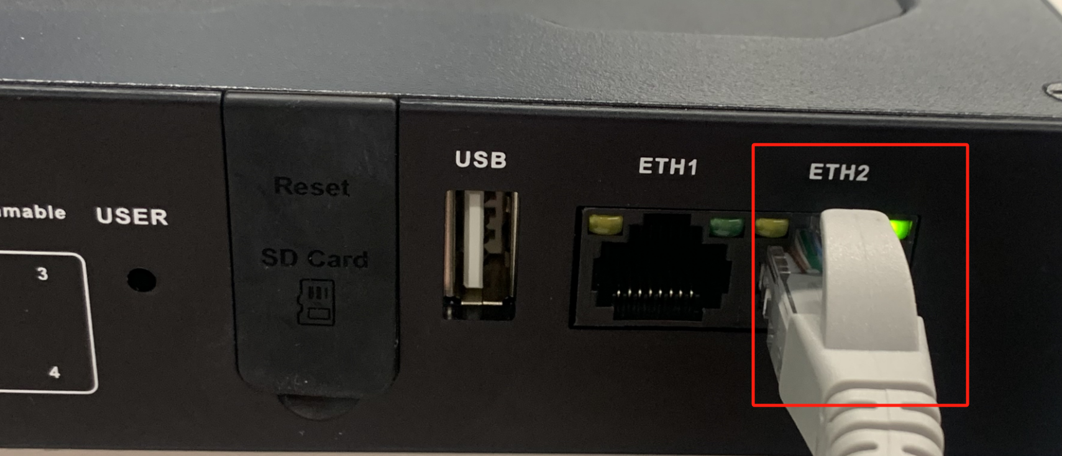

如下图所示，将网线一端插入到EC312的网口，下图实例插入到2口，另外一端插入到电脑的网口，同时将电脑的IP地址设置为设备接口同网段地址

步骤二：对EC312进行管理

方式一：使用Linux原生的命令进行网络管理和系统管理
点击链接http://www.chiark.greenend.org.uk/~sgtatham/putty/download.html，下载PuTTY（免费的软件），在Windows环境下以SSH命令的方式来建立与边缘计算机EC312的连接。登录的默认用户名在设备的背板上

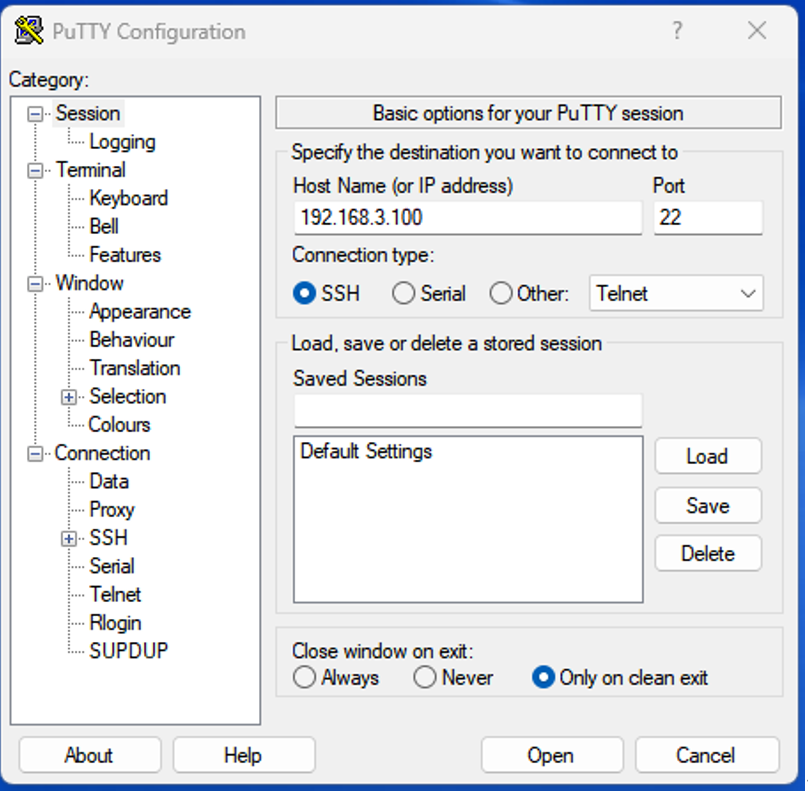

下图是使用SSH连接的示例：



方式二：通过WEB进行网络管理和系统管理

EC312支持基于IEOS的WEB界面管理方式。IEOS是映翰通自研的一套运行在Linux系统上的网络管理和系统管理程序，IEOS可提供web界面服务。

IEOS使用9100端口号做为HTTPS连接的端口，不支持通过HTTP访问；当用户使用HTTP访问web的时候，会自动跳转到通过HTTPS。本文档以ETH2的默认地址192.168.4.100为例来进行说明。

登陆地址： https://192.168.4.100:9100

初始登陆账号：adm

初始登陆密码：123456

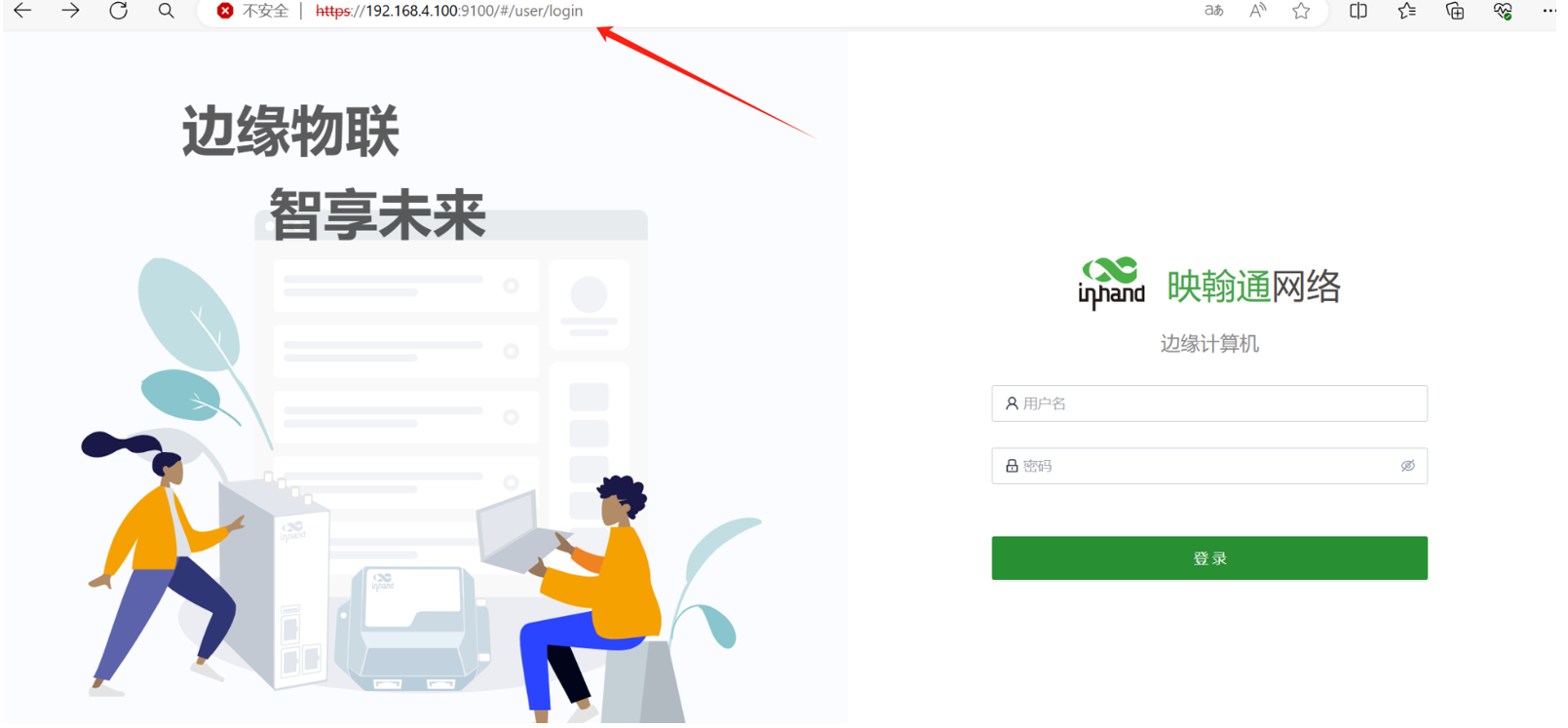

下图是使用WEB连接的示例：


：并非所有EC312的型号都支持WEB界面管理功能，具体支持情况可查看《EC312系列边缘计算机产品规格书》 中“订购信息”部分。
