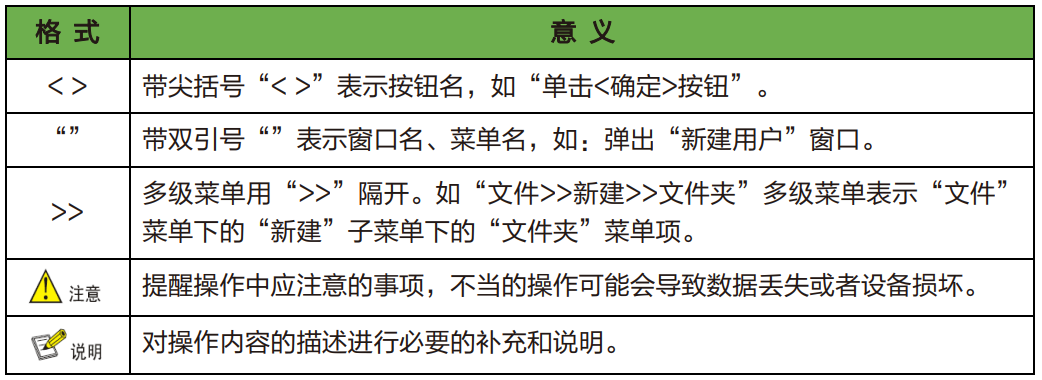

本手册图形界面约定
技术支持联络信息
北京映翰通网络技术股份有限公司(总部)
地址:北京市朝阳区紫月路18号院3号楼5层
电话:(8610)6439 1099
传真:(8610)8417 0089
成都办事处
电话:028-8679 8244
地址:四川省成都市武侯区天府大道北段1777号中国太平金融大厦14F
广州办事处
电话:020-8562 9571
地址:广州市天河区棠东东路5号远洋新三
板创意园B-130单元
武汉办事处
电话:027-87163566
地址:湖北省武汉市洪山区珞瑜东路 2 号巴
黎豪庭 11 栋 2001 室
上海办事处
电话: 021-5480 8501
地址:上海市普陀区顺义路18号1103室
1.设备简介
1.1概述
InRouter202(简称 IR202),是集 4G 网络、虚拟专用网等技术于一体的物联网无线路由
器产品。该设备凭借 4G 无线广域网以及 Wi-Fi 无线局域网等技术,提供不间断的多种网络接
入能力,以其全面的安全性和无线服务等特性,实现多达万级的设备联网,为真正意义上的设
备信息化提供数据的高速通路。
该产品的设计完全满足了无人值守现场通信的需求,采用软硬件看门狗及多级链路检测机
制保证通信的稳定性和可靠性,同时支持映翰通 Device Manager“设备云”管理平台,方便
用户远程管理,充分保证了设备管理的智能化。人性化的 WEB 配置界面设计,方便用户配置,
极大地降低了用户使用难度。
多种网络接入、易于部署和完善的远程管理功能在物联网建设浪潮中熠熠生辉。
1.2包装清单
标准配件
配件 | 数量 | 描述 |
IR202 | 1 台 | IR202 工业级路由器 |
挂耳螺丝 | 4 个 | 壁挂安装套件 |
产品保修卡 | 1 张 | 保修期为 1 年 |
合格证 | 1 张 | IR202 工业级路由器合格证
|
可选配件
配件 | 数量 | 描述 |
电源 | 1 个 |
|
网线 | 1 根 |
|
4G 天线 | 1 根 | 4G 天线 |
WiFi 天线 | 1 根 | WiFi 天线 |
1.3状态指示灯说明
LED指示灯及说明
IR202 指示灯 | LED 灯状态和定义 |
SYS | 常灭 --- 设备未上电
红色闪烁 --- 设备启动中
红色常亮 --- 设备工作 |
CELL | 常灭 --- 未开启
绿色闪烁 --- 蜂窝网络连接中
绿色常亮 --- 蜂窝网连接正常
|
Wi-Fi | 常灭 --- Wi-Fi 未启动
绿色闪烁 --- Wi-Fi 工作/数据交互
|
1.4恢复出厂设置
Reset 键恢复出厂设置方法:
- 设备上电、立即按下 Reset 键,保持 10 秒钟,直到 SYS 灯常亮
- 松开 Reset 键,则 SYS 灯灭
- 再次按住 Reset 键,SYS 灯闪烁,松开 Reset 键,设备恢复出厂成功
2.设备安装
2.1硬件准备
安装注意事项:
请确认设备在 3G/4G 网络覆盖范围内,并且现场无信号屏蔽。现场必须具有 220V AC 或
12V DC 供电环境。首次安装必须在北京映翰通公司认可合格的工程师指导下进行。
- PC 一台:
- 操作系统:Windows 2000、Windows NT、Windows XP、Windows 7
- CPU:PII 233 以上
- 内存:32M 以上
- 硬盘:6.4G 以上
- 以太网口:至少一个(10M/100M)
- IE 版本:5.0 以上
- 分辨率:640*480 以上
- SIM 卡一张:
确保该卡已开通数据服务,且未欠费停机
- 电源:
220V AC:可与产品附带直流电源配合使用
12V DC:纹波 < 100 mV
- 固定:
请尽量确保 InRouter 放置于水平平面上,安装于振动频率较小的环境
设备的安装操作必须在设备断电状态下进行!
2.2SIM卡安装
将 SIM 卡按设备表面图示方向插入 IR202 即可安装 SIM 卡。取出 SIM 卡时,按压 SIM
卡,SIM 卡就会弹出。
2.3天线安装
用手轻轻转动金属 SMA-J 接口可活动部分到不能转动(此时看不到天线连接线外螺纹)
即可,不要握住黑色胶套用力拧天线。
2.4供电电源安装
安装完天线后,将 12V DC 电源上设备,此时观察设备面板上 SYS LED 是否点亮,
如果 LED 没有点亮请立即联系映翰通技术支持。
2.5 访问设备
完成硬件安装后,通过网线将 PC 与 IR202 的一个 LAN 口相连。在登录路由器的 Web
设置页面前,您需要确保管理计算机已安装了以太网卡。
2.5.1 自动获取 IP 地址(推荐)

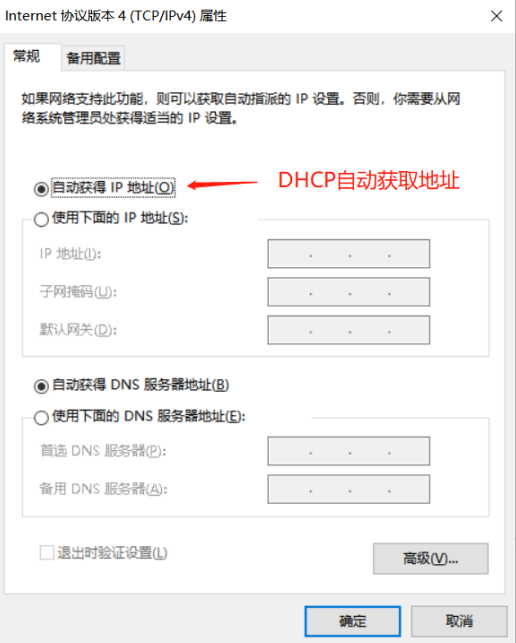

请将 PC 设置成“自动获得 IP 地址”和“自动获得 DNS 服务器地址”(计算机系统的缺
省配置),由设备自动为 PC 分配 IP 地址。
2.5.2 设置静态 IP 地址
设备 LAN 口初始 IP 地址为:192.168.2.1,子网掩码均为 255.255.255.0,请将 PC 的
IP 地址与设备的 LAN 口 IP 地址设置在同一网段内,例如设置为:192.168.2.2。
2.5.3 取消代理服务器
如果当前 PC 使用代理服务器访问因特网,则必须取消代理服务。操作步骤如下:
1)在浏览器窗口中,选择“工具>>Internet 选项”;
2)选择“连接”页签,单击<局域网设置>按钮,进入“局域网(LAN)设置”窗口界面。
请确认未选中“为 LAN 使用代理服务器”选项;若已选中,请取消并单击<确定>。
2.5.4 登录/退出 Web 设置页面
打开 IE 或者其它浏览器,在地址栏中输入 IR202 设备的 IP 地址,出厂默认为
http://192.168.2.1。连接建立后,在弹出的登录界面输入用户名和密码(请查看设备机身上的铭牌以获取用户名和密码)。
3.基本配置
设备在正式使用之前,需要进行有效的配置。本章将为您介绍如何通过 Web 方式配置路
由器。
3.1 系统
3.1.1 基本设置
在这里,可以设置路由器 WEB 配置界面的语言;自定义路由器主机名称。
单击导航树中“系统>>基本设置”菜单,进入“基本配置”页面即可进行配置。
表 3-1-1 基本设置参数说明
参数名称 | 说明 | 缺省值 |
界面语言 | WEB 配置页面的语言配置 | 中文 |
主机名 | 给路由器连接的主机或设备设置一个名称以方便查看 | Router |
3.1.2 系统时间
为了保证本设备与其它设备协调工作,用户需要将系统时间配置准确。系统时间用于配置
和查看系统时间,以及系统时区,其目的是对网络所有具有时钟的设备进行时钟同步,使网络
内所有设备的时钟保持一致,从而使设备能够提供基于统一时间的多种应用。
单击导航树中“系统>>系统时间”菜单,进入“系统时间”界面,在主机时间部分点击<
同步时间>按钮可直接将主机时间设置成网关的系统时间。
表 3-1-2 系统时间参数说明
参数名称 | 说明 | 缺省值 |
路由器时间 | 显示路由器当前时间 | 2021-xx-xx 08:00:00 |
主机时间 | 显示 PC 机当前时间 | 当前时间 |
时区 | 设置路由器所在时区 | 定制 |
设置时区字符串 | 设置路由器锁在时区字符串 | CST-8 |
自动更新时间 | 选择是否自动更新时间,可以选择启动时、 每 1/2/…小时等不同时间自动更新时间 | 禁用
|
3.1.3管理控制
管理服务包含 HTTP、HTTPS、TELNET、SSHD、HTTP_API 和控制台六种形式。
- HTTP:
HTTP 超文本传输协议用来在 Internet 上传递 Web 页面信息。在设备上能使 HTTP 服务
后,用户就可以通过 HTTP 协议登录设备,利用 Web 功能访问并控制设备。
- HTTPS:
HTTPS 超文本传输协议的安全版本,是支持 SSL 协议的 HTTP 协议,提高了安全性。
- TELNET:
Telnet 协议通过网络提供远程登录和虚拟终端功能。以服务器、客户端(Server/Client)
模式工作,Telnet 客户端向 Telnet 服务器发起请求,Telnet 服务器提供 Telnet 服务。设备
支持 Telnet 客户端和 Telnet 服务器功能。
- SSHD:
SSHD 服务可允许其他设备使用 SSH 协议远程访问设备的终端。
- HTTP_API:
用户可以通过 HTTP_API 向路由器发送 HTTP 请求,远程查看路由器信息,设置路由器
的参数而无需登录路由器。关于 HTTP_API 的具体使用方法请咨询技术支持。
- 控制台:
控制台接入端口就是 Console 串口,用于用户通过终端对设备进行初始配置和后续管理等,
与 telnet 功能一样。Console 串口在设备内部,请不要自行拆开设备。
单击导航树中“系统>>管理控制”菜单,进入“管理控制”界面,即可进行配置。
表 3-1-3 管理控制参数说明
参数名称 | 说明 | 缺省值 |
用户名 | 设置登录 WEB 配置的用户名 | 请查看设备铭牌 |
旧密码 | 原来登录 WEB 配置的密码 | 请查看设备铭牌 |
新密码 | 设置新的登录 WEB 配置的密码 | 空 |
确认密码 | 再次确认新的登录密码以确认 | 空 |
服务端口 | HTTP/HTTPS/TELNET/SSHD/HTTP _API/控制台的服务端口 | 80/443/23/22/4444 |
本地管理 | 启用—允许本地局域网使用相应服务(如 HTTP)对路由器进行管理 禁用—本地局域网不能使用相应服务(如 HTTP)对路由器进行管理 | 启用 |
远程管理 | 启用—允许远程主机使用相应服务(如 HTTP)对路由器进行管理 禁用—远程主机不能使用相应服务(如 HTTP)对路由器进行管理 | 启用 |
允许远程管 | 理的地址范 围(可选) 设置允许远程管理的地址范围(仅限 HTTP/HTTPS/TELNET) | 可以设置此时的控制服务的主机, 例如 192.168.2.1/30 或者 192.168.2.1-192.168.2.10 |
说明 | 便于记录管理功能各项参数的意义(不影 响路由器配置) | 空 |
用户名 | 配置控制登录用户名 | 用户自定义 |
密码 | 配置控制登录密码,用户自定义 | 无 |
登录超时 | 设置登录超时时间(登录时间超时后路由 器会自动断开配置界面) | 500 秒 |
- “用户名/密码”配置部分可以更改该用户名和密码,但是不能新建用户名,即 Web
登陆方式只能用这一个用户名。
- “控制台登录用户”配置部分我们可以新建多个用户名,即采用串口或者 TELNET
控制台登陆方式可以用多个用户名。
3.1.4 配置管理
这里可以把参数备份;可以导入想要的参数备份;可以使设备恢复出厂设置。
单击导航树中“系统>>配置管理”菜单,进入“配置管理”界面即可进行配置。
表 3-1-4 配置管理参数说明
参数名称 | 说明 | 缺省值 |
浏览 | 从主机选择将要导入到路由器的配置文件 | 无 |
导入 | 将配置文件导入到路由器 | 无 |
备份 | 备份配置文件到主机 | 无 |
恢复出厂设置 | 点选以恢复出厂设置(恢复出厂设置后需重新启动系 统才能生效) | 无 |
禁用硬件重置按
钮 | 启用后将无法通过 Reset 键恢复出厂设置 | 禁用 |
网络运营商(ISP) | 用于配置全球各大运营商的 APN,用户名,密码等 参数 | 无
|
应该确保导入的配置的合法性与有序性。当导入配置时,系统会过滤格式不合法的
命令,然后将正确的配置存储,在系统重启后顺序执行这些配置。如果导入的配置内容不是按照有效的顺序排列,将导致系统不能进入期望状态。

为了不影响当前的系统运行,当执行导入配置和恢复出厂配置后,重启设备,新的配置才能生效。
3.1.5计划任务
开启此功能后,设备将按照设定时间定时重启。
单击导航树中“系统>>计划任务”菜单,进入“计划任务”界面即可进行设置。
3.1.6系统升级
升级过程共分为两个阶段,第一阶段将升级文件写入备份固件区,即系统升级一节所描述
的过程;第二阶段将备份固件区中的文件拷贝到主固件区,此阶段将在系统重启时执行。在软
件升级的过程中,请不要在 Web 上进行任何操作,否则可能会导致软件升级中断。
单击导航树中“系统>>系统升级”菜单,进入“系统升级”界面即可进行配置。
如您需要升级系统:第一步,点击<浏览>,选择升级文件;第二步,点击<升级>,在弹
出窗口中选择“确定”;第三步,升级成功后,重启设备即可生效。
3.1.7重启系统
设备重启前请保存配置,否则重启后,未保存的配置将会全部丢失。
如需重启系统,点击“系统>>重启系统”,然后点击<确定>重启系统即可。
3.1.8 退出系统
如需退出系统,点击“系统>>退出系统”,然后点击<确定>退出系统即可。
3.2网络
3.2.1Cellular
设备装入 SIM 卡,通过拨号接口往外拨号,实现路由器的无线网络连接功能。设备默认自
动拨号,天线、电源、SIM 卡安装完成后等待几分钟即可联网。如果有特殊需求可单击导航树
中的“网络>>拨号端口”菜单,进入“拨号端口”界面进行配置。
表 3-2-1-1 拨号端口参数说明:
参数名称 | 说明 | 缺省值 |
启用 | 点选启用 PPP 拨号 | 启用 |
启用时间 | 设置拨号启用的时间阶段表 | 全部 |
PPPoE 桥接 | 启用后路由器会通过 WAN 口建立 PPP 连接,一般情况请禁用 | 禁用 |
共享连接(NAT) | 启用—连接到 Router 的本地设备可以通 过 Router 上网。 禁用—连接到 Router 的本地设备不能通 过 Router 上网。 | 启用 |
默认路由 | 点选启用默认路由 | 启用 |
SIM1 | 网络运营商 用于选择为当前 SIM 卡提供服务的运营商 | 定制 |
网络选择方式 | 选择网络类型,实现 2G/3G/4G 网络切换 | 自动 |
连接方式 | 可选择永远在线、按需拨号、手工拨号 | 永远在线 |
重拨间隔 | 设置登录失败时,重新拨号的时间 | 30 秒 |
显示高级选项 | 点选显示高级选项(以下为高级选项参数) | 禁用 |
初始化命令 | 绑定 ICCID 将设备与 SIM 卡的 ICCID 绑定 | 空 |
PIN 码 | 用于设置 PIN 码 | 空 |
拨号超时时间 | 一次拨号尝试中判定拨号失败的尝试时间 | 120 |
MTU 设 | 置最大传输单元 | 1500 |
MRU | 设置最大接收单元 | 1500 |
发送队列长度 设置发送队列的长度大小 64 | 设置发送队列的长度大小 | 64 |
启用 IP 包头压缩 | 启用 IP 包头压缩功能 | 启用 |
启 用 缺 省 的
Asynmap | 启用缺省的 Asynmap | 功能 |
使用分配的 DNS 服务器 | 使用分配的 DNS 服务器解析 启用 |
|
连接检测间隔 | 设置连接检测的间隔 | 55 秒 |
启用调试模式 | 点选启用调试模式 | 禁用 |
启用 | modem 调试模 式 点选启用 modem 调试模式 | 禁用 |
ICMP 探测模式 | 设置 ICMP 探测模式 | 忽略流量模式 |
ICMP 探测服务器 | 设置 ICMP 探测服务器,空表示不启用 ICMP 探测 | 空 |
ICMP 探测间隔时间 | 设置 ICMP 探测间隔时间 | 30 秒 |
ICMP 探测超时时间 | 设置 ICMP 探测超时时间(探测超时时 间自动重启) | 20 秒 |
ICMP 探测最大重试
次数 | 设置 ICMP 探测失败时的最大重试次数 (达到最大次数后会重新拨号) | 5 |
表 3-2-1-2 拨号端口-时间表参数说明
参数名称 | 说明 | 缺省值 |
时间表名称 | schedule 1 | schedule1 |
周日~周六 | 点击启用 | 空 |
时间范围 1 | 设置时间范围 1 | 9:00-12:00 |
时间范围 2 | 设置时间范围 2 | 14::00-18:00 |
时间范围 3 | 设置时间范围 3 | 0:00-0:00 |
说明 | 设置说明内容 | 空 |
3.2.2WAN/LAN 切换
IR202 的第一个网口可在 WAN 和 LAN 之间切换,通过接口模式下拉菜单配置该网口模
式。单击导航树种的“网络>>WAN/LAN 切换”菜单,即可进行配置。
- WAN:
设置 WAN 端口连接网络的方式。WAN 端口类型支持静态 IP、DHCP 动态地址(推荐)、
ADSL(PPPoE)拨号三种有线接入。
- DHCP 采用客户端/服务器通信模式,由客户端向服务器提出配置申请,服务器返回为客
户端分配的 IP 地址等相应的配置信息,以实现 IP 地址等信息的动态配置。
-
PPPoE 是基于以太网的点对点协议。用户需要在保持原接入方式的基础上,安装一个
PPPoE 客户端。通过 PPPoE 协议,远端接入设备能够实现对每个接入用户的控制和计费。
设备 WAN 端口默认情况下为禁用状态。
表 3-2-2-1 WAN 端口静态 IP 参数说明
参数名称 | 说明 | 缺省值 |
共享连接(NAT) | 启用—连接到 Router 的本地设备可 以通过 Router 上网。 禁用—连接到 Router 的本地设备不 能通过 Router 上网。 | 启用 |
默认路由 | 点选启用默认路由 | 启用 |
MAC 地址 | 设备的 MAC 地址 | 设备的硬件MAC 地址 |
IP 地址 | 设置 WAN 端口的 IP 地址 | 192.168.1.29 |
子网掩码 | 设置 WAN 端口的子网掩码 | 255.255.255.0 |
网关 | 设置 WAN 端口的网关 | 192.168.1.1 |
MTU | 最大传输单元,可选择默认值/手工 | 1500
|
表 3-2-2-2 WAN 端口动态地址(DHCP)参数说明
参数名称 | 说明 | 缺省值 |
共享连接(NAT) | 是否运行 LAN 端口通过 WAN 端 口的 IP 地址访问外部网络 | 启用 |
默认路由 | 点选启用设备访问外网的默认路由 | 启用 |
MAC 地址 | 设备的 MAC 地址 设 | 备的硬件 MAC 地址 |
MTU | 最大传输单元,可选择默认值/手工 设置 | 1500
|
表 3-2-2-3 WAN 端口 ADSL 拨号(PPPoE)参数说明
参数名称 | 说明 | 缺省值 |
共享连接(NAT) | 启用—连接到 Router 的本地设备可 以通过 Router 上网。 禁用—连接到 Router 的本地设备不 能通过 Router 上网。 | 启用 |
默认路由 | 点选启用默认路由 | 启用 |
MAC 地址 | 设备的 MAC 地址 | 设备的硬件MAC 地址 |
MTU 最大传输单元, | 可选择默认值/手工 设置 | 1492 |
ADSL 拨号(PPPoE)设置 | ADSL 拨号(PPPoE)设置 | ADSL 拨号(PPPoE)设置 |
用户名 | 设置拨号用户名 | 空 |
密码 | 设置拨号密码 | 空 |
静态连接方式 | 设置拨号连接方式(永远在线、按需 拨号、手工拨号) | 永远在线 |
高级选项参数 | 高级选项参数 | 高级选项参数 |
服务名称 | 设置服务名称 | 空 |
发送队列长度 | 设置发送队列长度 | 3 |
启用 IP 包头压缩 | 点选启用 IP 包头压缩 | 禁用 |
使用分配的 DNS 服务器 | 点击启用使分配的 DNS 服务器 | 启用 |
连接检测连接检测最大重试次数 | 设置连接检测最大重试次数 | 10 |
启用调试模式 | 勾选启用调试模式 | 禁用 |
专家选项 | 设置专家选项 | 空 |
ICMP 探测服务器 | 设置 ICMP 探测服务器 | 空 |
ICMP 探测间隔时间 | 设置 ICMP 探测间隔时间 | 30 秒 |
ICMP 探测超时时间 | 设置 ICMP 探测超时时间 | 20 秒 |
ICMP 探测最大重试次数 | 设置 ICMP 探测最大重试次数 | 3 |
3.2.3LAN
LAN 端口为设备提供 LAN 端口相关参数的配置与更改,此处可修改 LAN 端口 MAC 地址、
IP 地址等基本信息,同时支持 LAN 端口的多 IP 访问。
单击导航树中的“网络>>LAN”菜单,即可进行配置。
表 3-2-3 LAN 参数说明
参数名称 | 说明 | 缺省值 |
MAC 地址 | 设备 LAN 端口 MAC 地址 | 00:18:05:08:15:77为设备制造商提供(北京映翰通 公司提供) |
IP 地址 | 设置 LAN 端口的 IP 地址 | 192.168.2.1(更改后需键入新的 LAN 口 IP 地址进入配置页) |
子网掩码 | 设置 LAN 端口子网掩码 | 255.255.255.0 |
MTU | 最大传输单元,可选择默认值/手工 配置 | 1500 |
网口模式 | 选择网口的传输速率,可选择自动 协商/100M 全双工/100M 半双工 /10M 全双工/10M 半双工 | 自动协商 |
3.2.4 WLAN模式切换
WLAN 即无线局域网。WLAN 接口有接入点和客户端两种类型.
单击导航树中的“网络>>WLAN 模式切换”菜单,即可进行 WLAN 模式切换。
(设备作为 AP 时,需确保设备本身已经通过有线、蜂窝的方式接入 Internet)
3.2.5 WLAN(AP 模式)
设备 WLAN 工作在 AP 模式即可为其它无线网络设备提供网络接入点,使其进行正常网
络通讯。
单击导航树中的“网络>>WLAN 模式切换”菜单,即可进入“WLAN 模式切换”界面进
行配置,设备的 WLAN 默认工作模式为 AP。
表 3-2-5 WLAN (AP 模式)参数说明
参数名称 | 说明 | 缺省值 |
启用 | 启用 WLAN | 禁用 |
SSID 广播 | 广播设备的 SSID,便于其他设备连接路由器 | 开启 |
模式 | 六种类型可选:802.11g/n、802.11g、802.11n、 802.11b、802.11b/g 、802.11b/g/n | 802.11b/g/n |
SSID | 用户自定义 SSID 名称 | inhand |
认证方式 | 支持开放式、共享式、自动选择 WEP、WPA-PSK、 WPA 、 WPA2-PSK 、 WPA2 、 WPA/WPA2 、 WPAPSK/WPA2PSK | 开放式 |
加密方式 | 根据不同认证方式,支持 NONE、WEP、AES、TKIP | NONE |
无线频宽 | 无线局域网广播的频率带宽 | 20MHz |
启用 WDS | 启用 WDS,扩展无线局域网覆盖范围 | 禁用 |
3.2.6 WLAN 客户端(STA 模式)
设备 WLAN 工作在 STA 模式时,可通过连接网络接入点设备进行正常的网络通讯。
单击导航树中的“网络>>WLAN 客户端”,进入“WLAN 端口”界面,接口类型选用“客
户端”,并配置相关参数。(此时应关闭“网络>>拨号接口”菜单中的拨号接口。)
在 WLAN 接口类型处选择客户端时,SSID 扫描功能才能开启。在“SSID 扫描”界面,
会显示所有可用的 SSID 名称,并可以显示设备作为客户端的连接状态。
表 3-2-6 WLAN 客户端参数说明
参数名称 | 说明 | 缺省值 |
模式 | 支持 802.11b/g/n 等多种模式 | 802.11b/g/n |
SSID | 选择要连接的接入点 | SSID 名称 inhand |
认证方式 | 与要连接的接入点保持一致 | 开放式 |
加密方式 | 与要连接的接入点保持一致 | NONE |
3.2.7 静态路由
设置去往目的网段及其子网掩码、网关的静态路由,默认有一条去往任意网段的默认路由。
单击导航树中的“网络>>静态路由”菜单,进入“静态路由”界面即可进行配置。
表 3-2-7 静态路由参数说明
参数名称 | 说明 | 缺省值 |
目的网络 | 设置目的网络的 IP 地址 | 空 |
子网掩码 | 设置目的网络的子网掩码 | 255.255.25 5.0 |
网关 | 设置目的网络的网关 | 空 |
接口 | 可选择 LAN / CELLULAR / WAN | 空 |
说明 | 描述标记静态路由的名称或作用(不支持中文字符) | 空
|
3.3 服务
3.3.1 DHCP
DHCP 采用客户端/服务器通信模式,由客户端向服务器提出配置申请,服务器返回为客
户端分配的 IP 地址等相应的配置信息,以实现 IP 地址等信息的动态配置。
- 设备作为 DHCP 服务器的职责是当工作站登录进来时分配 IP 地址,并且确保分配给每个工作
站的 IP 地址不同,DHCP 服务器极大地简化了以前需要用手工来完成的一些网络管理任务。
- 设备作为 DHCP 客户端,登录到 DHCP 服务器后接收 DHCP 服务器分配的 IP 地址,所以设
备的以太网接口需要配置为自动方式。
单击导航树中的“服务>>DHCP 服务”菜单,进入“DHCP 服务”界面即可配置。
表 3-3-1 DHCP 服务参数说明
参数名称 | 说明 | 缺省值 |
启用 DHCP | 点选启用 DHCP 服务,动态分配 IP 地址 | 启用 |
起始 | 设置动态分配的起始 IP 地址 | 192.168.2.2 |
结束 | 设置动态分配的结束 IP 地址 | 192.168.2.100 |
有效期 | 设置动态分配的 IP 的有效期 | 60 分钟 |
DNS | 设置 DNS 服务器 | 192.168.2.1 |
Windows 名称服务器 | 设置 Windows 名称服务器 | 空 |
域名选项 | 开启后路由器会为接入客户端分配域名 | inhand-router. com
|
3.3.2 域名服务器
域名系统(DNS,Domain Name System)是一种用于 TCP/IP 应用程序的分布式数据
库,提供域名与 IP 地址之间的转换。通过域名系统,用户进行某些应用时,可以直接使用便
于记忆的、有意义的域名,而由网络中的 DNS 服务器将域名解析为正确的 IP 地址。设备通过
DNS 服务器进行动态域名解析。
手动设置域名服务器,如果为空就使用拨号获得的 DNS。一般在 WAN 口使用静态 IP 的
时候才需要设置此项。
单击导航树中的“网络>>域名服务”菜单,进入“域名服务”界面配置即可。
表 3-3-2 域名服务器参数说明
参数名称 | 说明 | 缺省值 |
首选域名服务器 | 设置首选域名服务器 | 0.0.0.0 |
备选域名服务器 | 设置备选域名服务器 | 0.0.0.0
|
3.3.3 DNS转发
设备作为 DNS 代理,在 DNS 客户端和 DNS 服务器之间转发 DNS 请求和应答报文,代
替 DNS 客户端进行域名解析。
单击导航树中“服务>>DNS 转发”菜单,进入“DNS 转发”界面进行配置即可。
表 3-3-3 DNS 转发参数说明
参数名称 | 说明 | 缺省值 |
启用 DNS 转发服务 | 点选以启用 DNS 服务 | 启用(开启 DHCP 服务后 DNS 自动 打开) |
IP 地址 | 设置指定 IP 地址<=>域名的 IP 地址 | 空 |
主机 | 设置指定 IP 地址<=>域名的域名名称 | 空 |
说明 | 便于记录 IP 地址<=>域名的意义 | 空
|
开启 DHCP 功能后,会默认开启 DNS 转发功能并且不能关闭;要把 DNS 转发关闭
需要先关闭 DHCP 服务器。
3.3.4设备远程管理平台
网管平台是通过一个软件平台管理设备。启用云网管平台后,可以通过软件平台对设备进
行管理操作,使网络高效正常运行。网管平台支持的功能有:查询设备运行状态、升级设备软
件、重启设备、对设备下发配置参数等。
配置网管平台功能,能够让路由器设备连接到网管平台上。
单击导航树中的“服务>>设备 远程管理平台”菜单,进入“设备远程管理平台”界面。
表 3-3-4 设备远程管理平台
参数名称 | 说明 | 缺省值 |
启用 | 是否启用远程管理平台 | 禁用 |
服务类型 | 工作模式为设备管理(Device Manager)、 InConnect Service、自定义 | 设备管理 |
服务器 | DM 服务器地址,国内:iot.inhand.com.cn; 海外:iot.inhandnetworks.com | iot.inhand.co m.cn |
服务器 | InConnect 服务器地
址,ics.inhanddiot.com | ics.inhanddiot
.com |
服务器 | 自定义 | 空 |
安全通道 | 点击启用安全通道,设置远程管理的安全参数 | 未启用 |
注册账户 | 在映翰通 DM/InConnect 官网注册的用户 | 空 |
现场名称(选填) | 对管理账号所属局点的名称 | 空 |
