1 产品简介

1.1 系统应用

本手册内容是以个别产品为例进行说明的，具体情况请以实物为准。

InDTU350S系列是一款工业级无线数据终端产品，支持北斗/GPS定位授时。他以无线蜂窝网络为承载网，为工业用户提供TCP/IP之上的无线数据传输通道，功能上完成现场控制站串口或者网口设备和中心控制系统间的无线数据通信，使远程工业现场控制得以实现。

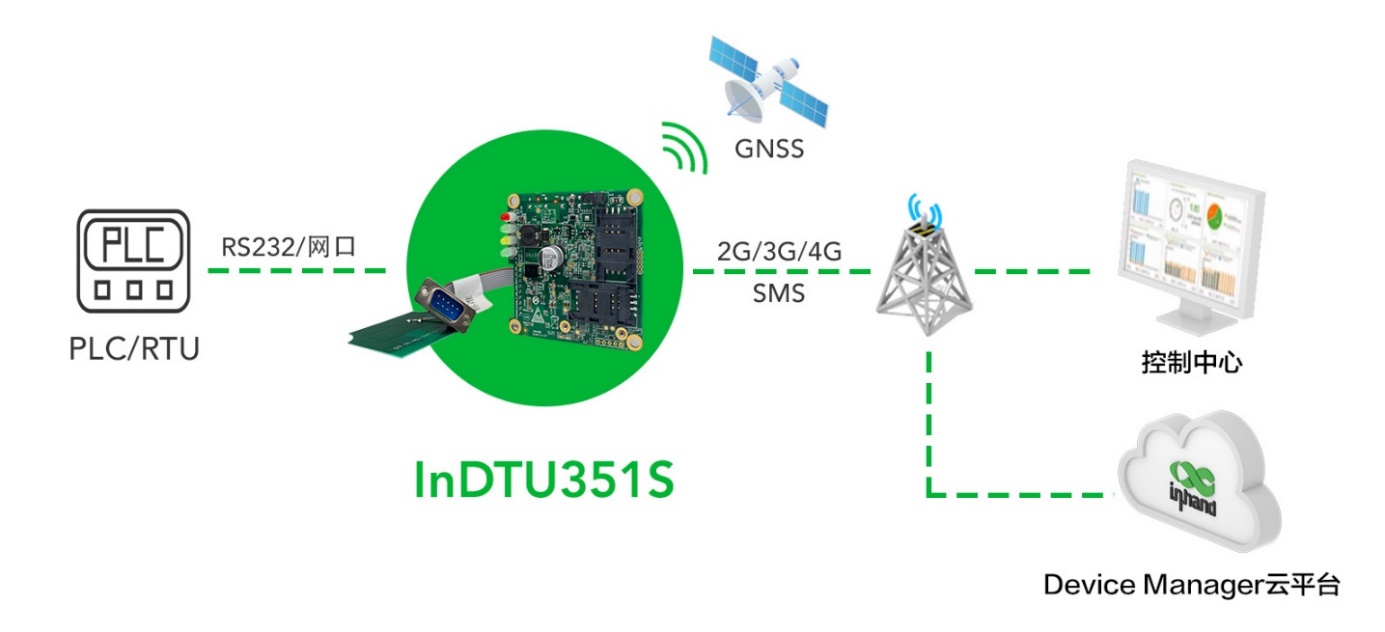

映翰通公司提供一套完备的解决方案，使用户以最小的投入，获得极高的生产运行效率。其典型组网方式如图1-1所示。

图 1-1 InDTU350S组网方式

1.2 功能说明

InDTU351S产品是基于无线蜂窝网的数据通信系统。该系统中的硬件InDTU351S集成了一个无线通讯模组，支持GSM/LTE/WCDMA/TDSCDMA网络制式。InDTU351S基于高性能微处理器设计，硬件资源丰富，外部接口种类齐全。其硬件设计具备良好的可扩展性，能提供多种工业化总线标准的支持，该产品广泛应用于远程/现场数据采集、远程监控、现场控制等多种领域。

主要特点如下：

（1）         提供嵌入式板卡设计，电力罩式FTU专供

（2）         网串一体接口设计，兼容网口终端设备

（3）         支持GNSS，北斗/GPS双模定位授时

（4）         防潮、抗干扰设计

（5）         适应工业需求,宽电压范围+5~48VDC

（6）         工业级温度范围：-40℃～+75℃

1. 2 设备安装上电


2. 2.1 发货配件清单

第一步：安装SIM卡和天线（4G），如图2-1所示。

图 2-1 InDTU351S SIM卡和天线安装

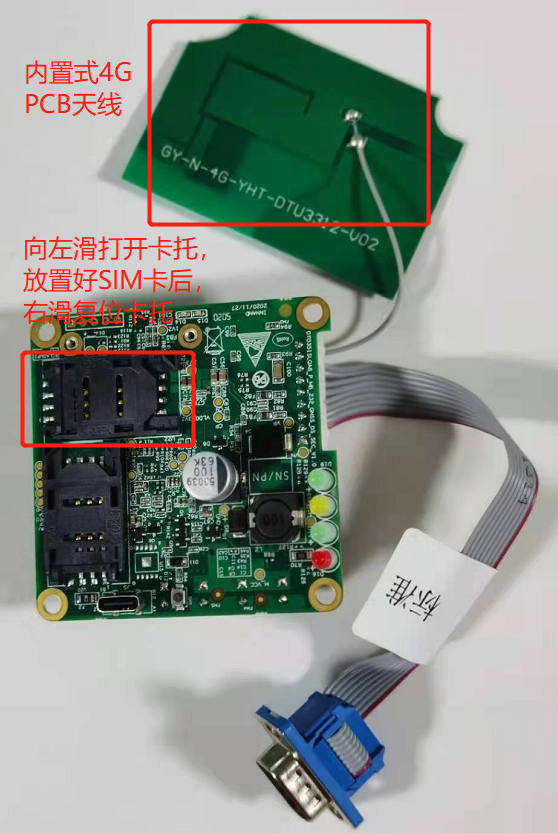

1、4G内置天线安装方法：撕下PCB 背部的3M 胶纸；将撕下的3M 背胶对准两边平稳放下、压紧即可。 2、双SIM卡型号可将SIM卡安装在任意卡槽，切忌不要带电安装和插拔SIM卡。 3、GNSS天线请不要撕拉、弯折，并贴于通信舱侧壁内。

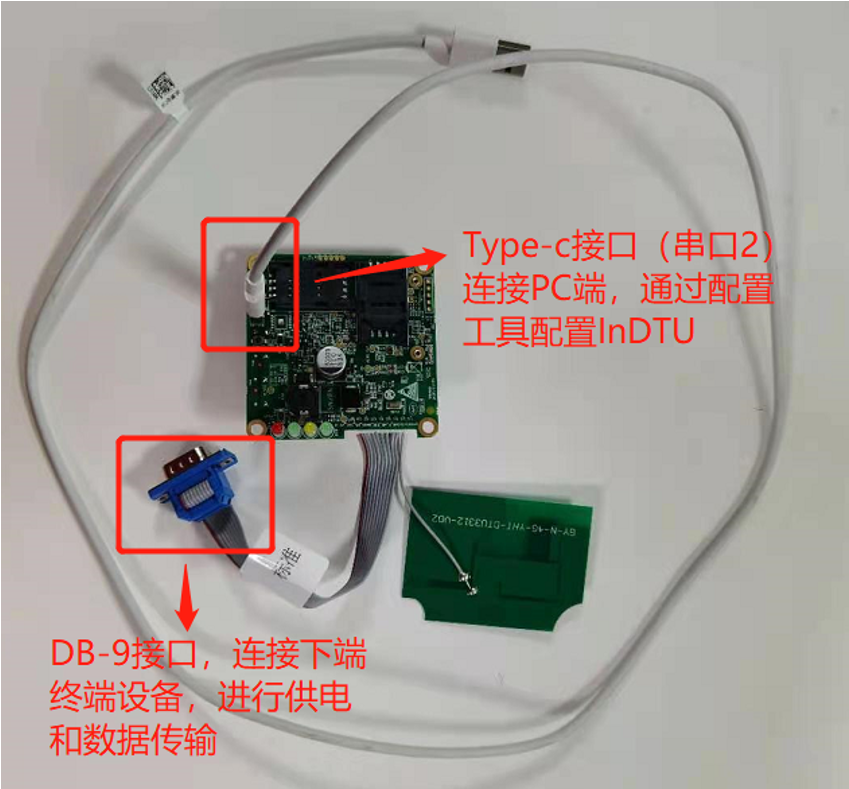

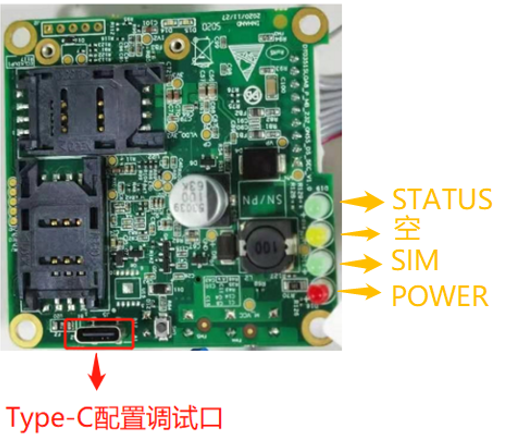

第二步：连接终端设备和电脑，给设备供电和配置，如图2-2所示。

图 2-2 InDTU351S接线方式

表 2-1 InDTU351S 接线定义

工具名称：InHand DTU3XX 配置工具

安装方法：双击可执行文件，按照默认提示完成安装

运行环境：

1. 4 快速配置


2. 4.1 101串口数据转发


3. 4.1.1 网络拓扑

2. 4.1.2 配置步骤

Step1：登陆配置工具。（默认管理员账号：adm；登陆密码：123456）

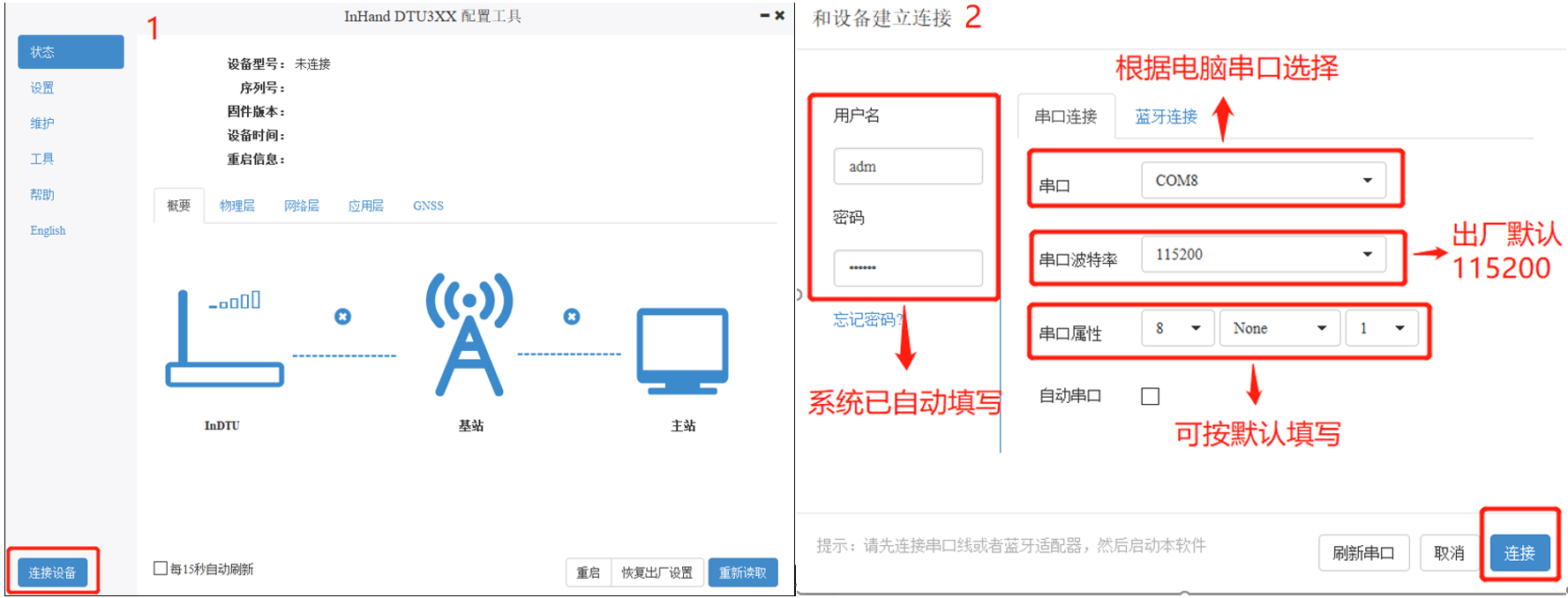

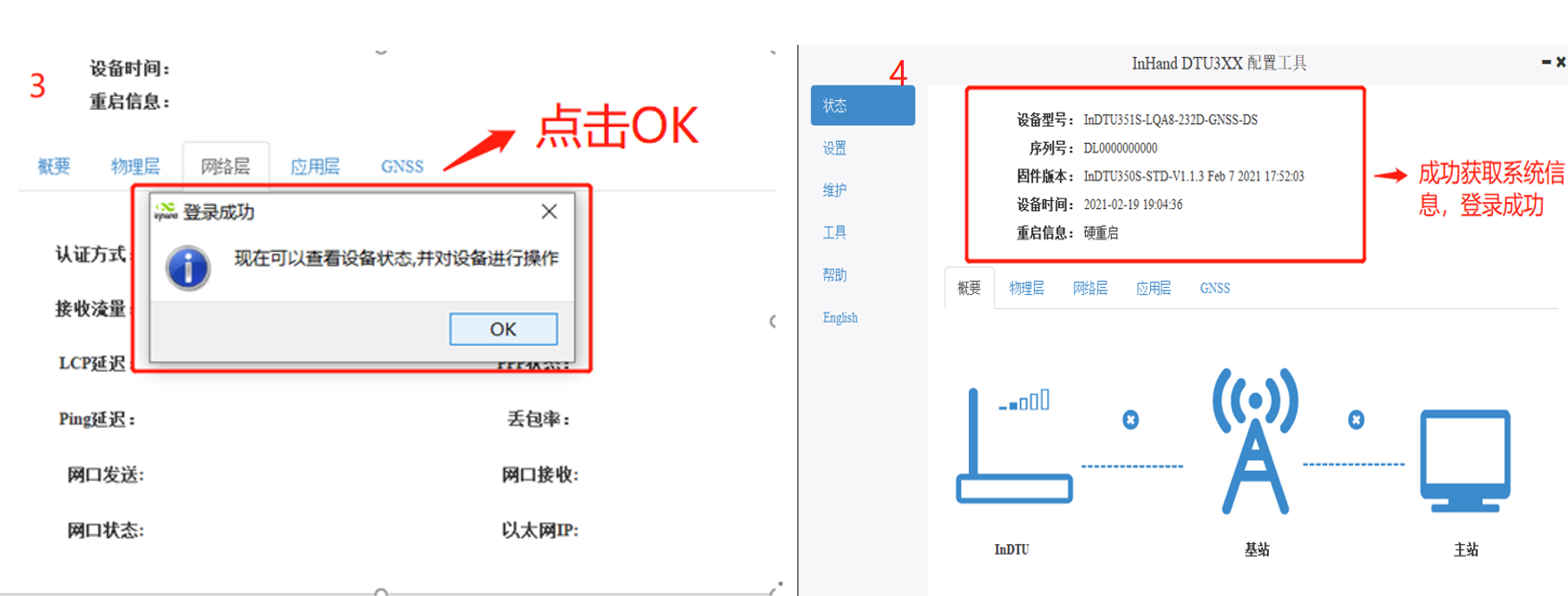

通过PC打开配置工具，单击“连接设备”，在弹出的新对话框中选择串口和串口波特率等串口参数，可在PC设备管理查看串口（Type-c接口）的COM号。最后单击“连接”即可。

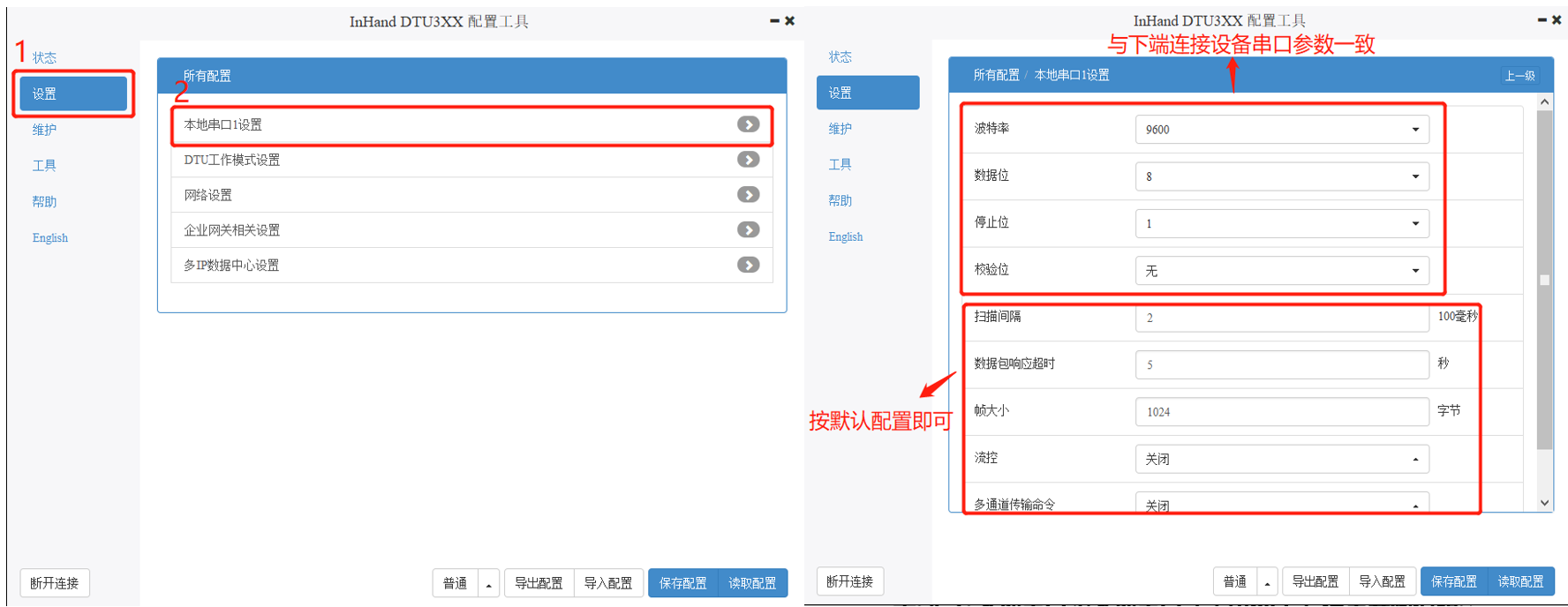

Step2：设置通信串口（本地串口1）参数。

设置通信串口（本地串口1）对应参数，其参数设置要和本串口相连的对端串口参数（如FTU）保持一致。

Step3：设置拨号参数。

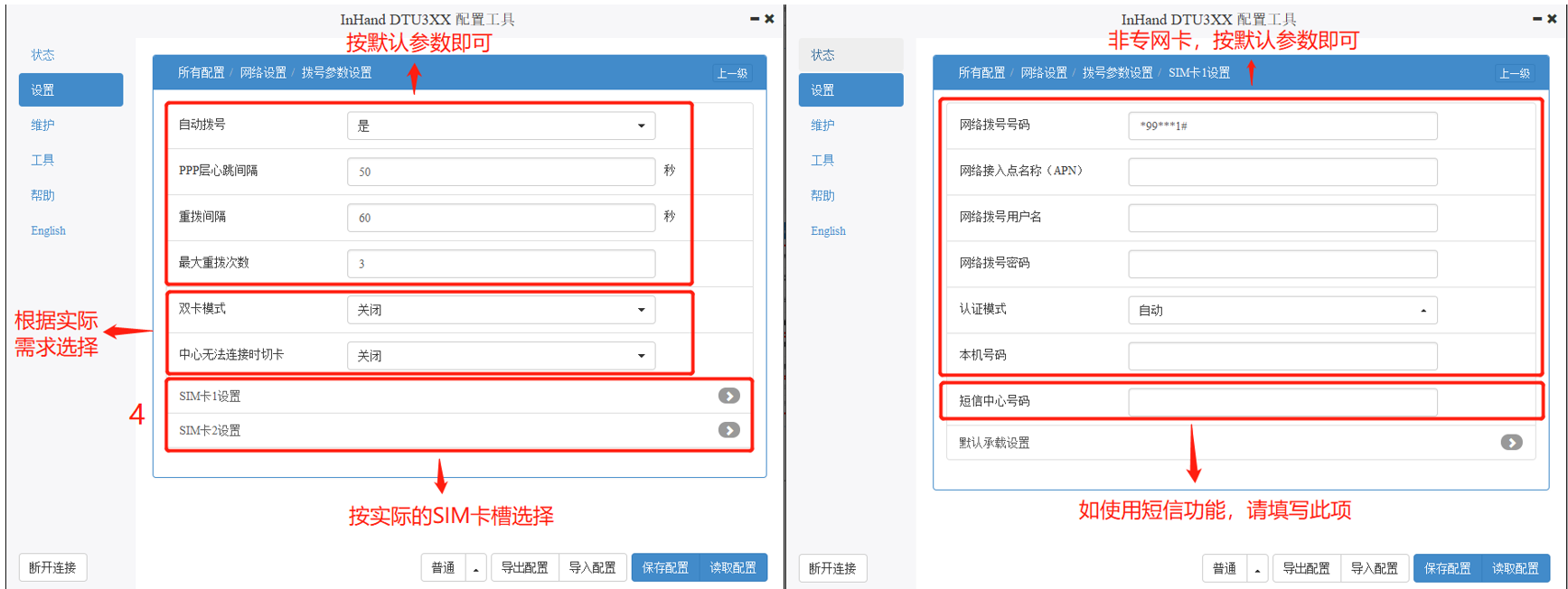

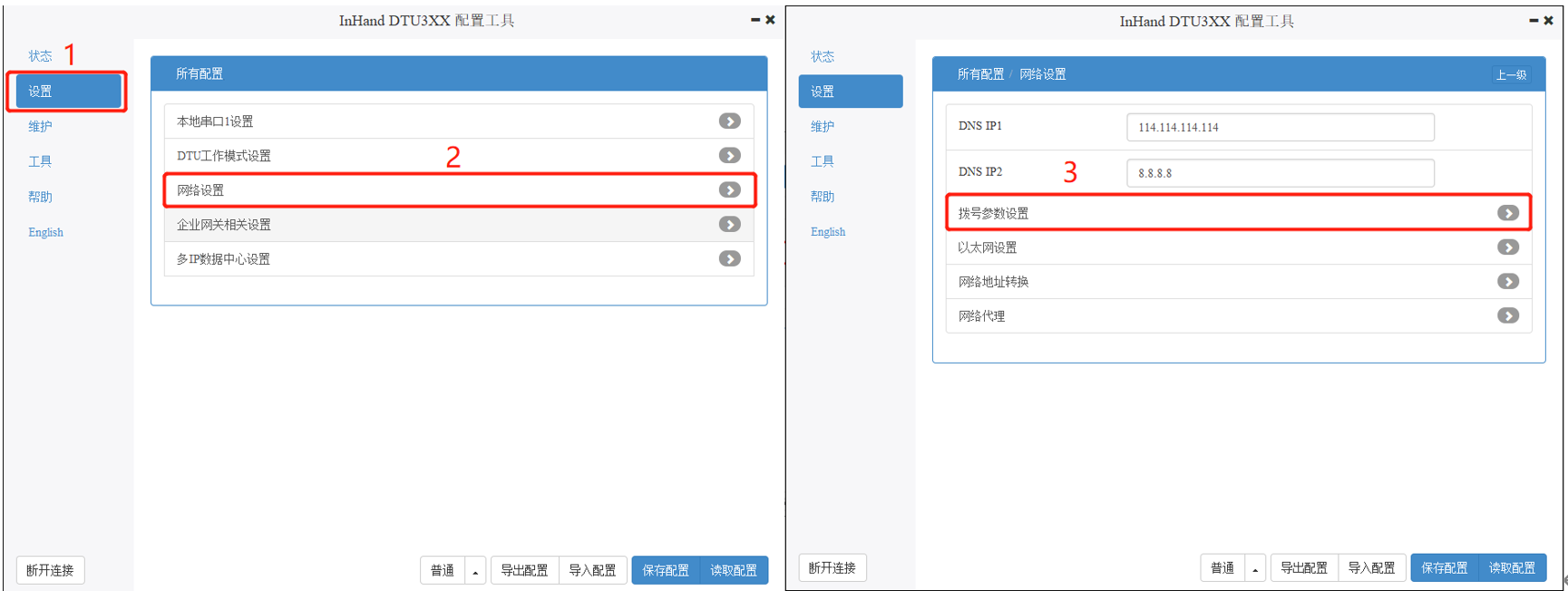

打开“网络设置>>拨号参数设置”进行参数修改即可。默认参数即公网拨号参数，非专线无需更改；若是专线请修改网络接入点名称（APN）、网络拨号用户名/密码。

Step4：中心侧参数设置。

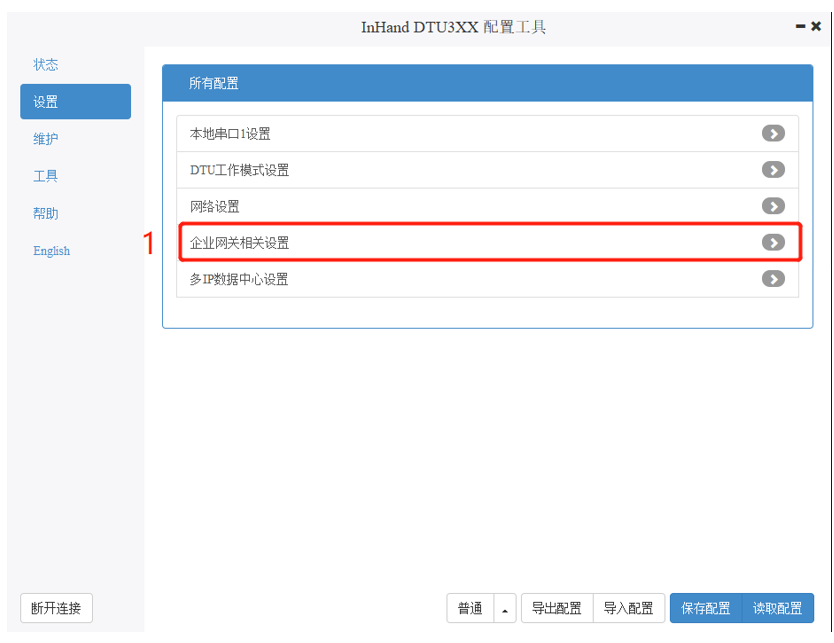

打开“企业网关相关设置”进行参数修改即可。

Step5：保存配置。

设置好参数后，单击保存配置，重启设备即可生效。

4.2 104网口数据转发

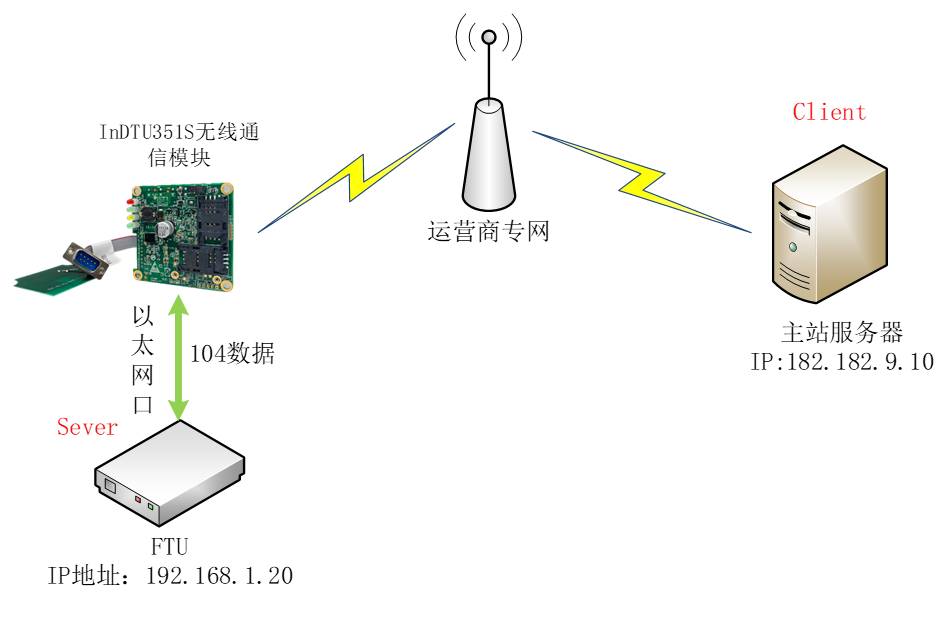

4.2.1 网络拓扑

2. 4.2.2 配置步骤


Step1：登陆配置工具。

参照4.1.2>>Step1。

Step2：设置拨号参数。

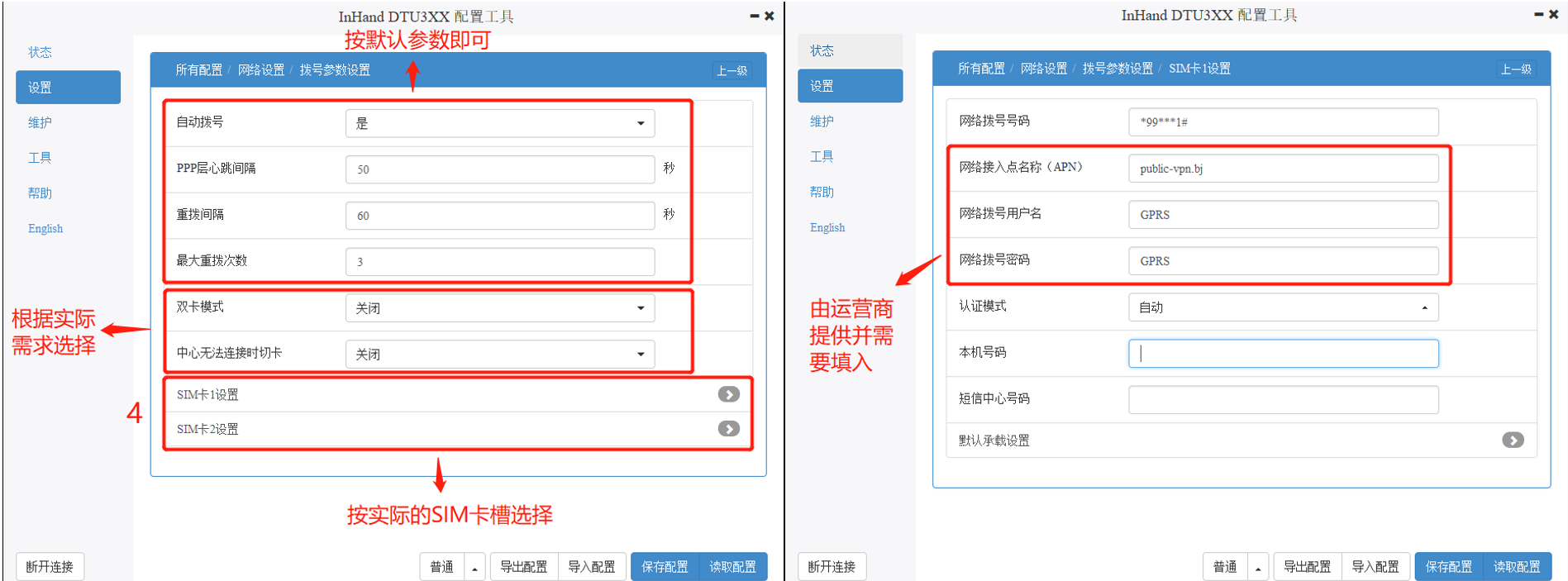

打开“网络设置>>拨号参数设置”进行参数修改即可。专线需填入网络接入点名称（APN）、网络拨号用户名/密码。这里以“网络接入点名称（APN）”为public-vpn.bj，用户名/密码分别为GPRS举例说明。如下图所示。

Step3：设置以太网口IP地址。

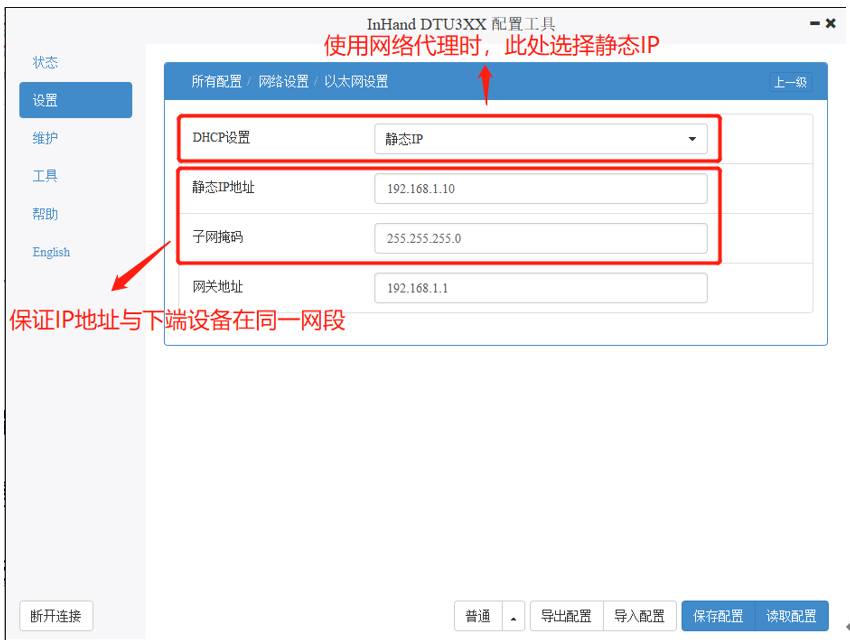

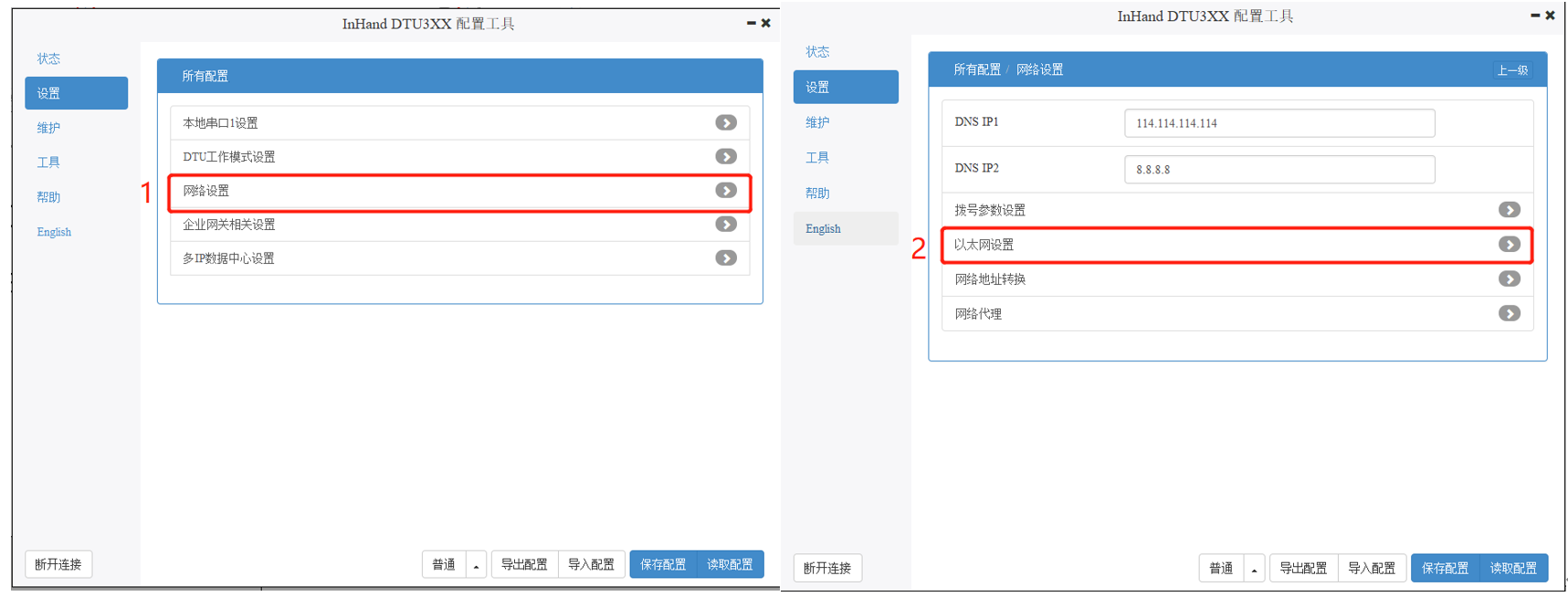

打开“网络设置>>以太网设置”进行设置即可。需注意InDTU351S与下端网口设备IP地址需在同一网段才能正常通信，InDTU351S出厂默认的静态IP地址为192.168.1.1。

Step4：设置网络代理。

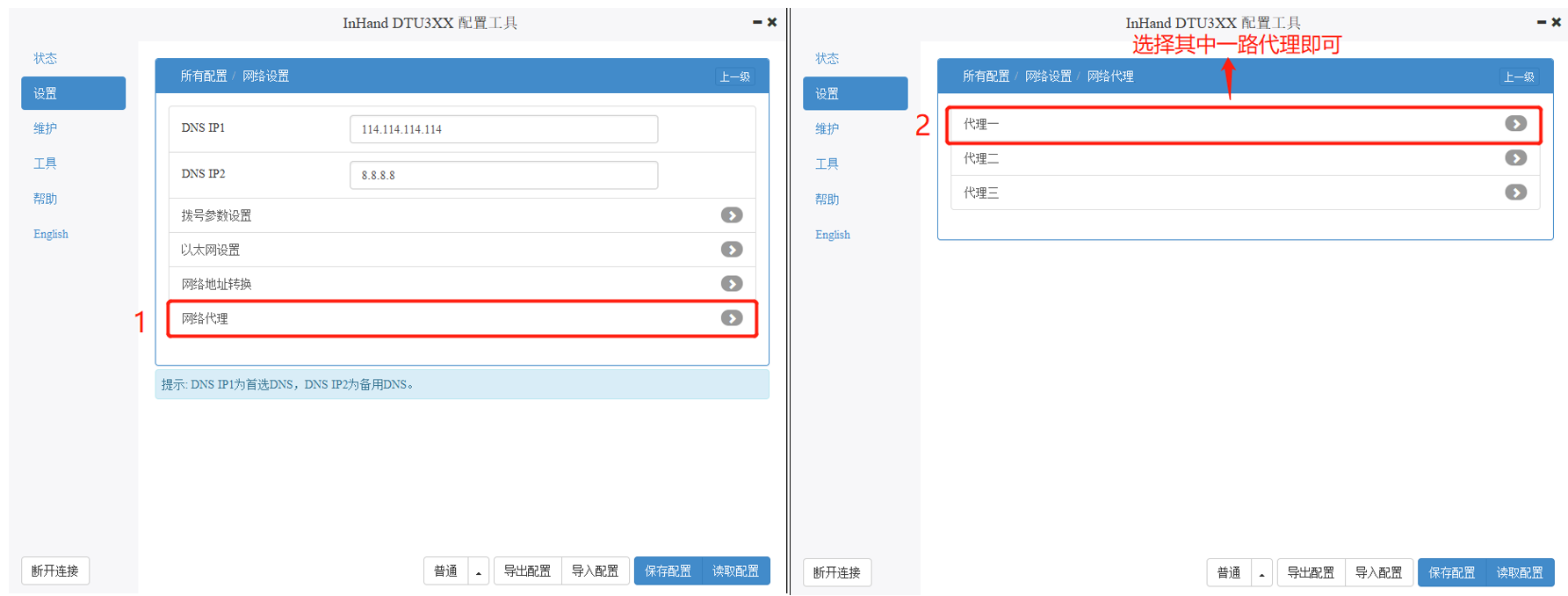

打开“网络设置>>网络代理”进行设置即可。需注意使用网络代理功能时，服务器IP地址必需保证为固定IP。

Step5：保存配置。

设置好参数后，单击保存配置，重启设备即可生效。

附录

抓取DTU日志

在进行排查问题时，有些时候需要长时间抓取设备的运行日志，因为DTU存储空间较小，此时我们可以考虑借助其他软件来抓取我们的DTU日志。本次示例中采用软件为SecureCRT，客户可自行网上搜索下载。

首先连接DTU与PC，打开DTU 配置工具

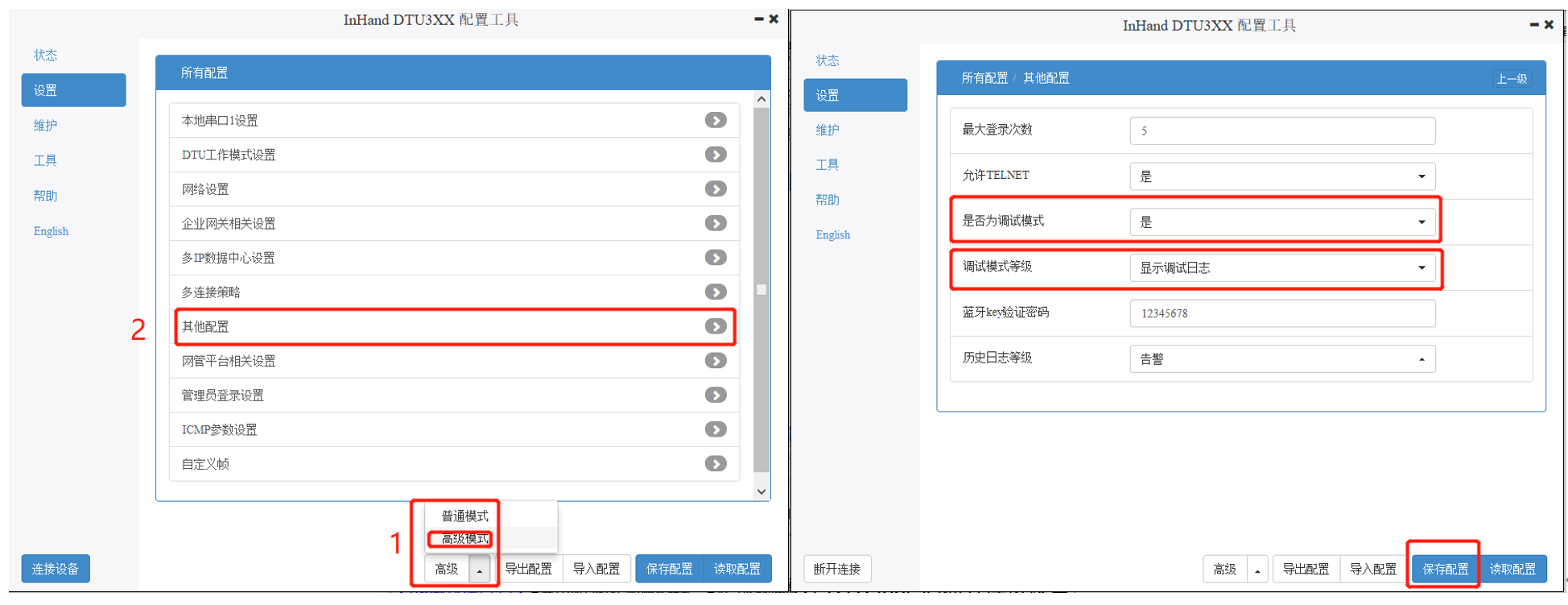

Step1：打开DTU调试模式，如图1所示。

图 1

Step2:设置保存日志文件名

配置好DTU tool 后断开连接设备

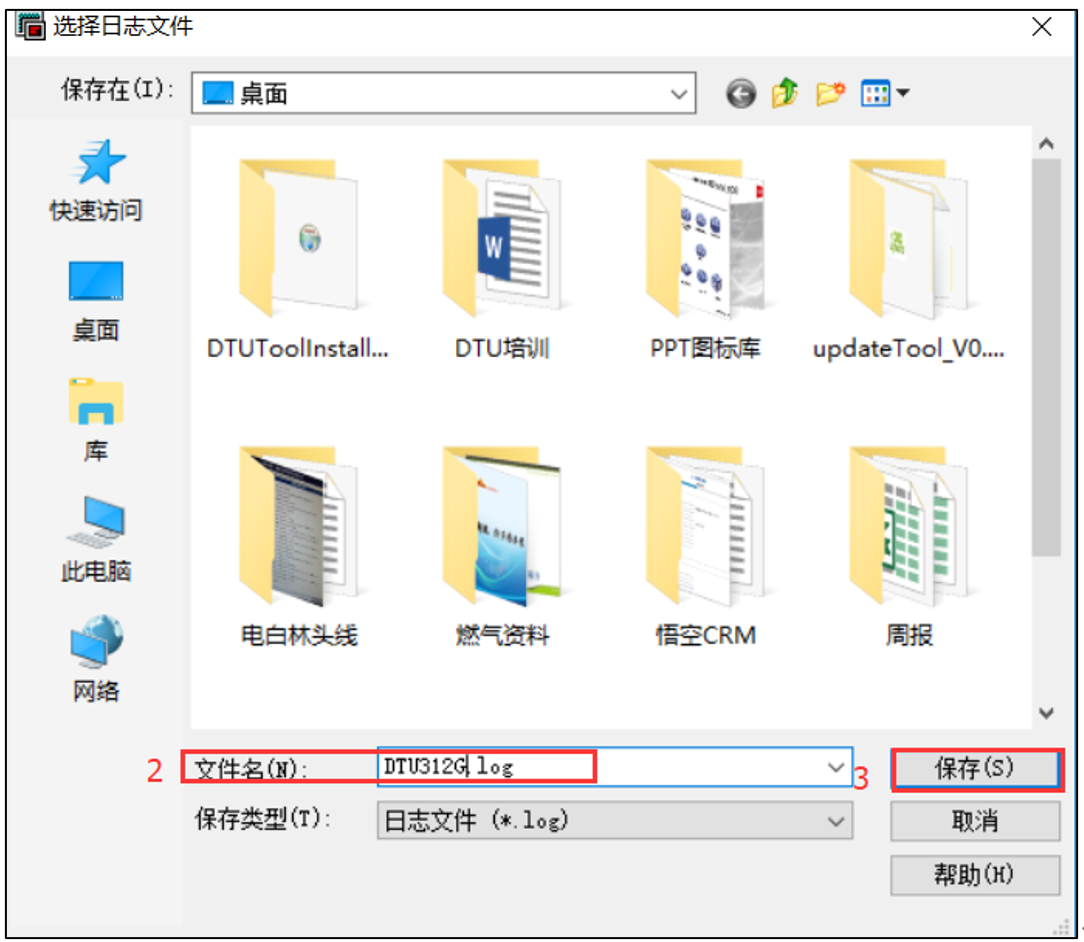

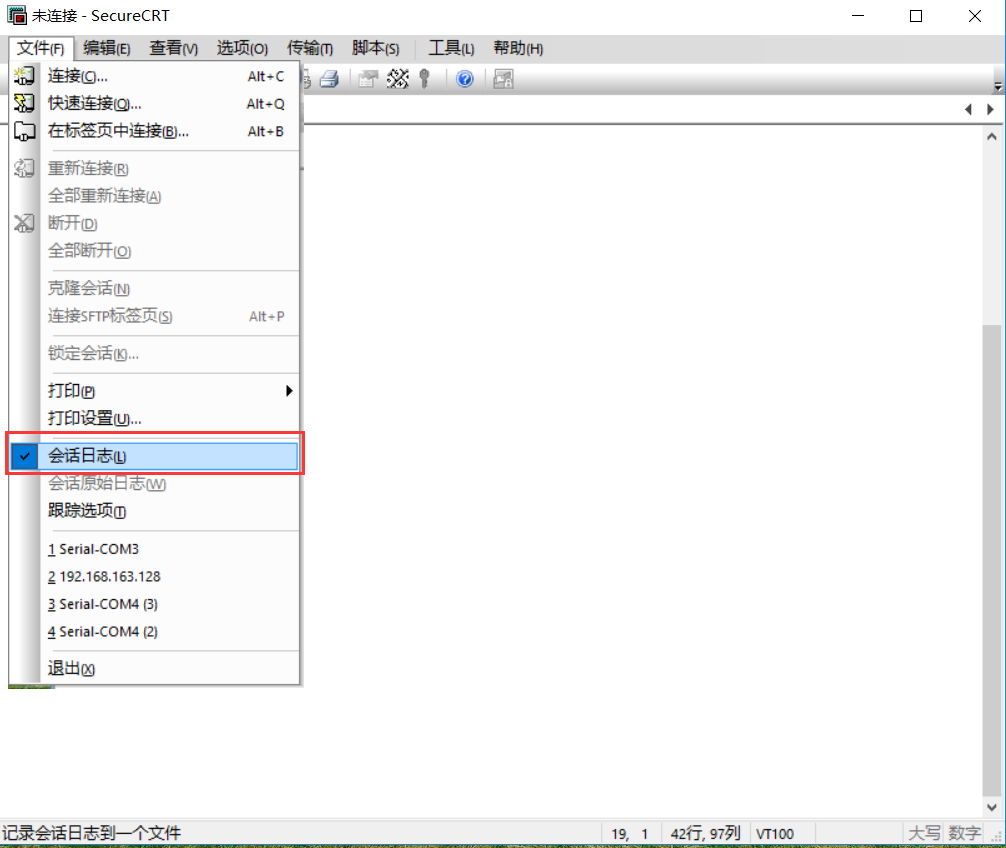

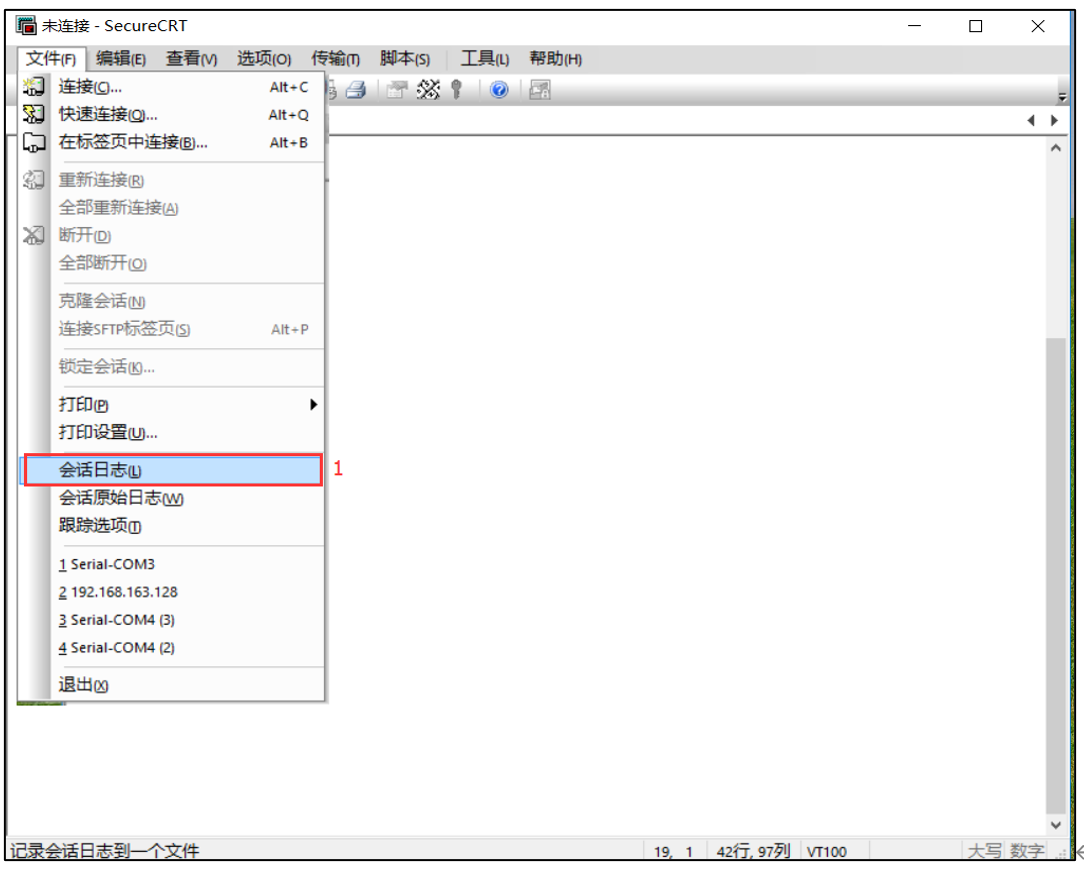

打开Secure CRT，文件—>会话日志—>取一个文件名字—>保存，如图2、图3所示。

Step3:连接DTU

选择相应串口，配置与DTU一致的串口参数，点击连接

图 4

Step4:保存日志

抓取完日志点击结束保存，再次点击 “会话日志”

图 5

常见故障处理

1）DTU351S上电后，频繁重启

故障排查：

1.检查设备是否能拨号上网；

2.请确认DTU是否正确插入UIM/SIM/USIM卡；

3.请确认UIM/SIM/USIM卡是否被欠费停机，或者卡损坏；

4.拨号参数（如拨号号码，接入点参数，账号，密码）是否填写正确；

5.检查无线网络信号质量，是否低于20，同样也把DTU发到信号较好的地方再次上电查看；

6.检查给DTU供电的电源电压是否正常。

2）DTU351S上电后电源指示灯不亮

故障排查：

1.请确认已经将DTU与电源转换器连接牢固；

2.请检查DTU的电源转换器是否输出满足5V DC～48V DC的直流电压；

3.有可能DTU的内部灯烧坏，请尽快与映翰通公司的销售代表取得联系。

3）无法对DTU351S进行配置

故障排查：

1.请检查串口电缆，并检查PC串口是否正常，设置软件所选端口是否正确；

2.提供电源为5V DC～48V DC；极性是否正确。

4）无法对DTU设备进行串口升级

故障排查：

1.请检查串口电缆，并检查PC串口是否正常，设置软件所选端口是否正确；

2.提供电源为5V DC～48V DC；极性是否正确。
