1. 1 产品简介

   1.1 系统应用

本手册内容是以个别产品为例进行说明的，具体情况请以实物为准。

InDTU300系列产品以无线蜂窝网络作为承载网完成远程数据采集和传输，从而实现工业领域的远程监控。映翰通公司提供一套完备的解决方案，使用户以最小的投入，获得极高的生产运行效率。其典型组网方式如图1-1所示。

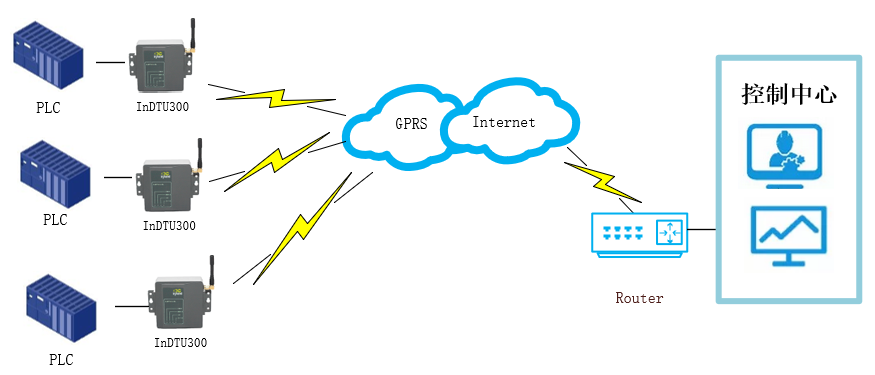

图 1-1 InDTU300组网方式

1.2 功能说明

1.2.1 硬件系统

InDTU300产品是基于无线蜂窝网的数据通信系统。该系统中的硬件InDTU300集成了一个无线通讯模组，支持GSM/LTE/WCDMA/TDSCDMA网络制式。InDTU300基于高性能微处理器设计，集成无线模块以实现无线通信功能。提供多种工业化总线标准的支持，具备良好的可扩展性，该产品广泛应用于远程/现场数据采集、远程监控、现场控制等多种领域。

主要特点如下：

（1）    采用精巧外形、快速安装设计；

（2）    防潮、抗干扰设计；

（3）    适应工业需求,宽电压范围+5~35VDC；

（4）    工业级温度范围：-40℃～+70℃；

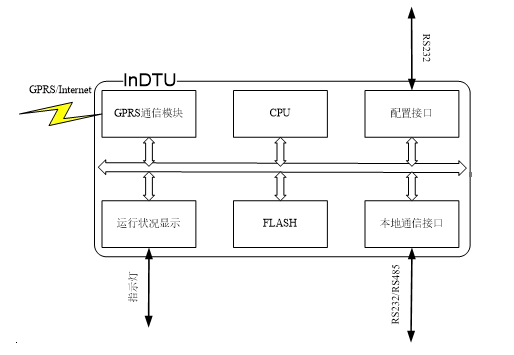

图 1-2 InDTU硬件架构

1.2.2 软件功能

InDTU300系列产品，实现了远程控制站串口设备与中心控制系统间的无线数据通信，其主要功能如下介绍。

表 1‑1 基本功能

表 1‑2 网络功能

表 1‑3 高级功能

InDTU3XXLH09产品使用电信卡时，仅支持4G数据业务，不支持电话短信激活，不支持短信收发。

InDTU300装在塑料盒内，底座上有安装螺丝孔。卸掉螺丝钉后打开外壳方法如图2-1所示。

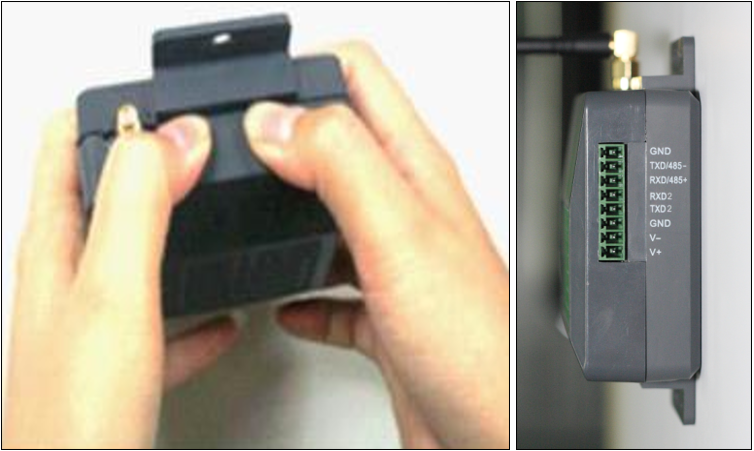

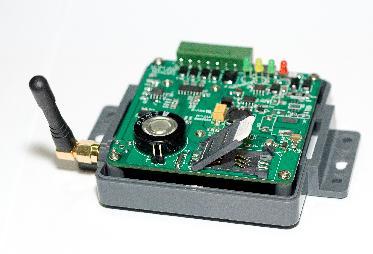

图 2‑1 DTU拆卸图示（左）和DTU接口端子（右）

表 2‑1 接口端子说明

图 2-2 InDTU312/332装入SIM卡

第二步：连接天线。将增强天线的放大器放置于能够接收到无线蜂窝网络信号的地方，接好线并检查无误后，接通电源，如图2-3所示。

图 2-3 InDTU312/332设备连线

2.1.2 适用于InDTU311/331设备

第一步：安装SIM卡和天线（GPRS），如图2-4所示。

图 2-4 InDTU331 SIM卡和天线安装

3G、4G内置天线安装方法：撕下PCB 背部的3M 胶纸；将撕下的3M 背胶对准两边平稳放下、压紧即可。

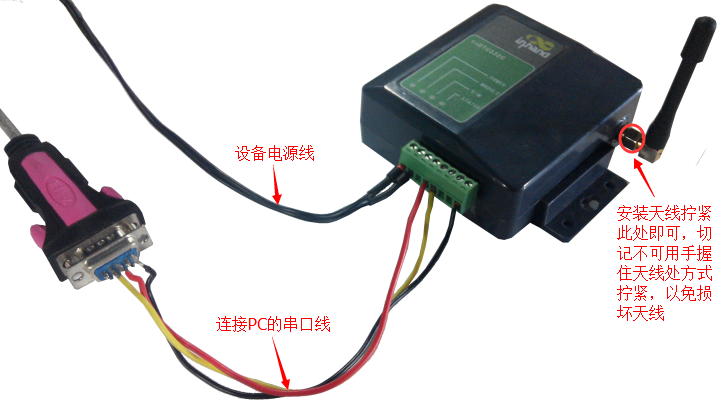

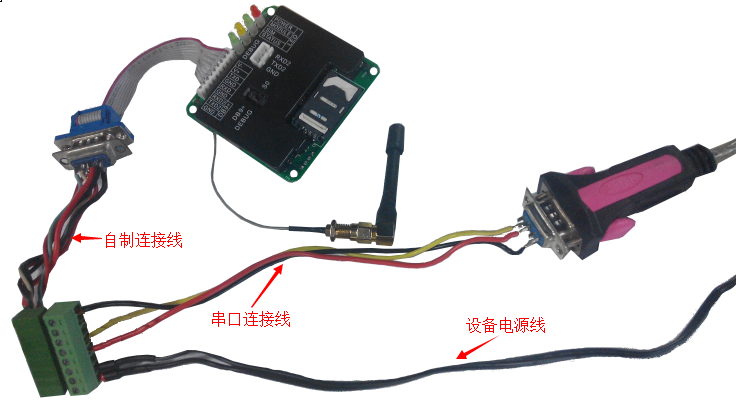

第二步：自制线，链接设备和电脑，如图2-5所示。

图 2-5 InDTU331接线方式

2.1.3 适用于InDTU323设备

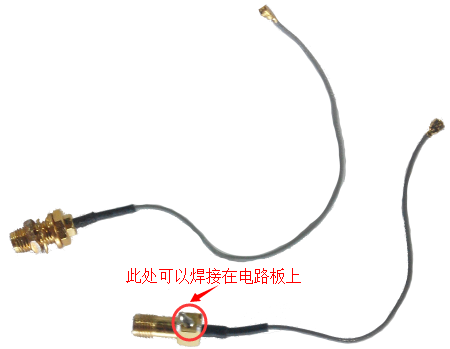

InDTU323对应有两款天线可选，如图2-6所示。

图 2-6 InDTU323可焊接款天线

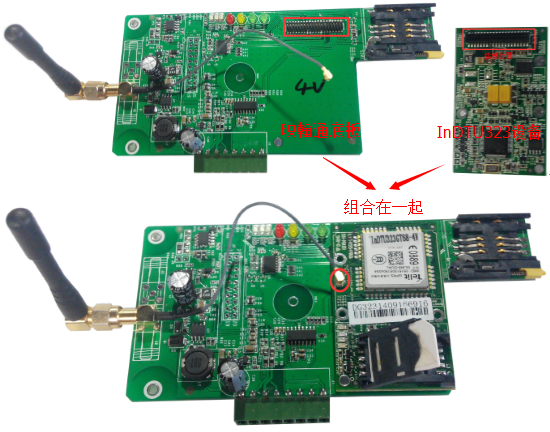

InDTU323需要搭配底板使用，可选映翰通的底板也可选用其他对应底板。使用映翰通底板，需将InDTU323设备红色方框位置插在底板红色方框位置，天线连接好即可，如图2-7所示。

图 2‑7 InDTU323组合方式

表 2‑2 接口端子（从左至右）说明

2.1.4 适用于InDTU314/317设备

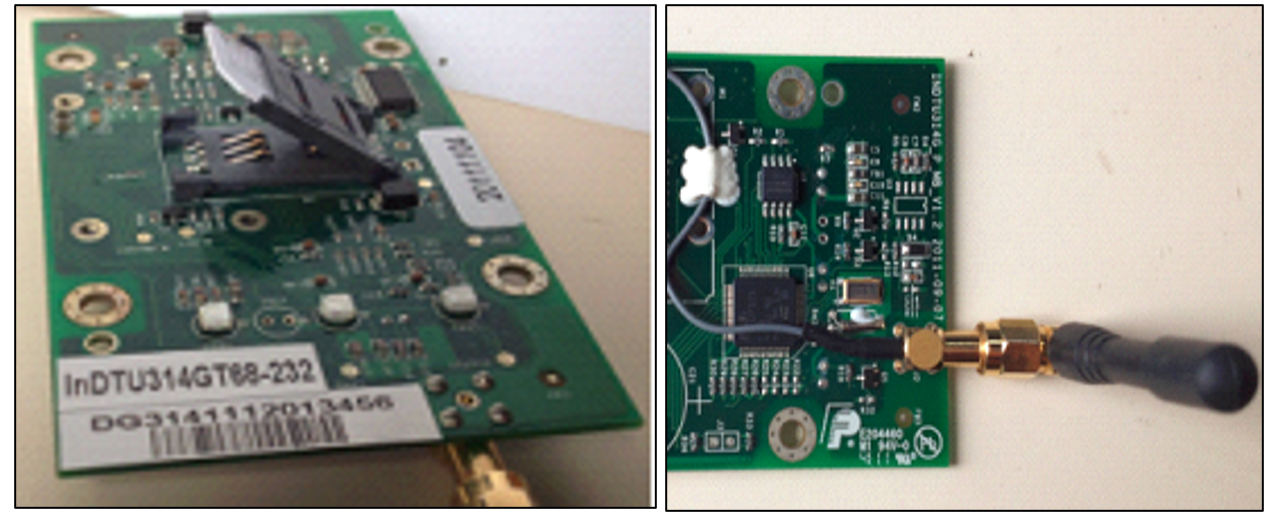

按正确方式装入SIM卡，再将外上盖滑动封合；连接天线，接好线并检查无误后，接通电源。如图2-8所示。

图 2-8 InDTU314/317安装SIM卡与天线

InDTU314、317PCB板带有4个安装孔，便于固定到用户的设备中。采用2×10 2.54mm间距20Pin双排双卡插针，插针为高度8mm的连接器，如图2-9所示。

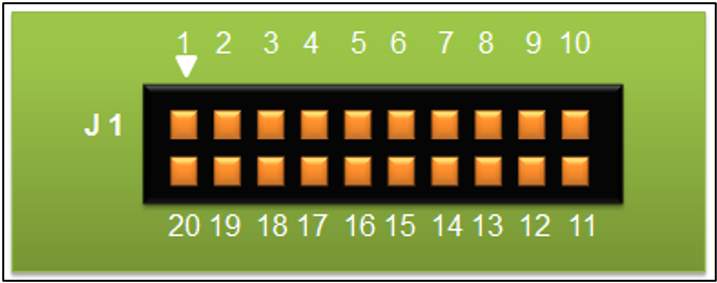

图 2‑9 InDTU314/317PCB板安装孔示意

表 2‑3 InDTU314的pin脚标签说明

2.1.5 适用于InDTU324和InDTU325设备

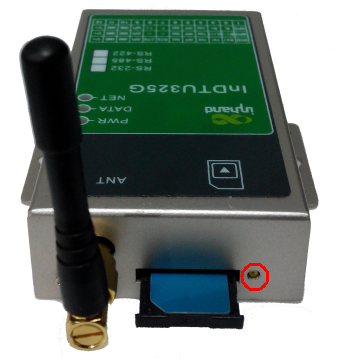

第一步：装入SIM卡。按住SIM卡座弹出键即会弹出卡座，装入SIM卡即可，如图2-10所示。

图 2-10 InDTU325 SIM卡安装

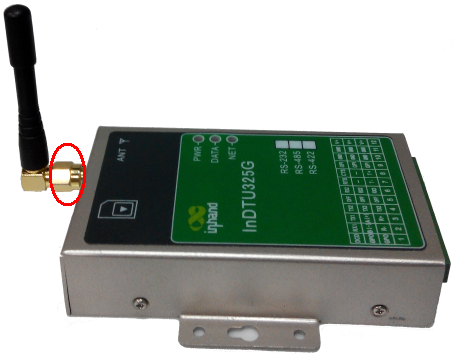

第二步：安装天线。用手轻轻转动金属SMA-J接口可活动部分到不能转动，看不到天线连接线外螺纹时即可，不要握住黑色胶套用力拧天线。如图2-11所示。

图 2-11 InDTU325安装天线

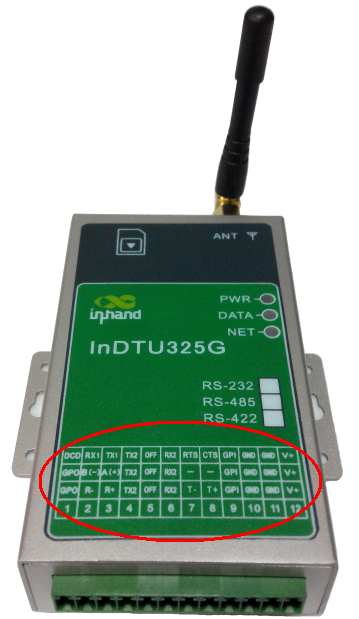

第三步：端子接线。安装时将端子从设备上取下，将端子上的锁紧螺钉旋松，将对应线缆插入端子后将螺钉锁紧，如图2-12所示。

图 2-12 InDTU325 端子线排序

端子线序因产品型号不同共有两种，分别是：RS-232、RS-485。

表 2‑4 InDTU324 两种线序说明

表 2‑5 InDTU325 两种线序说明

请不要在带电情况下进行硬件安装。

如果MODULE灯闪烁（亮、灭或闪烁情况根据选用模块不同而不同），说明已找到网络。LED指示含义请参阅章节2.2指示灯说明。

2.2 指示灯说明

2.2.1 InDTU3XX_STD_V1.4.3之前版本

（1）    亮表示常亮，即至少保持3秒钟不闪； （2）     灭表示常灭，即至少保持3秒钟不闪； （3）     慢闪表示闪烁频率大约1Hz即每1秒闪一次； （4）     快闪表示闪烁频率大约5HZ即每0.2秒闪一次； （5）     “X”表示任意状态。

InDTU324共有3个指示灯，POWER（红色）、SIM（黄色）、STATUS（绿色）；POWER灯：设备上电后应常亮；SIM和STATUS灯：指示DTU工作状态。

2.2.4 InDTU 325LH09/325GS52指示灯定义

       初始化模块过程时间非常短，只闪一下。

3 维护功能

3.1 实时日志

查看InDTU串口实时输出的内容。

第一步：登录配置工具，可参见5.1设备联网配置。

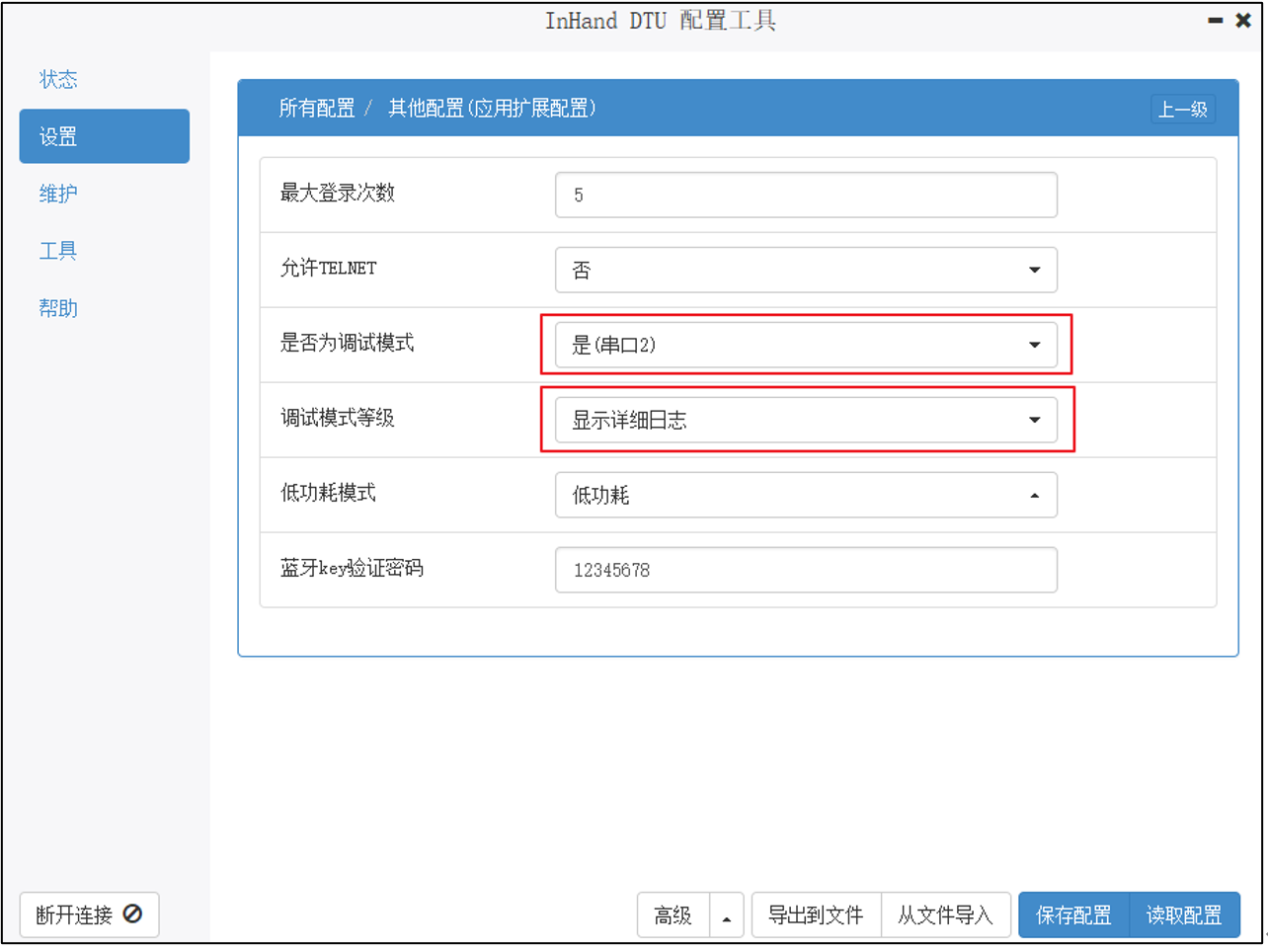

第二步：选择“高级模式”。点击“设置>>其他配置（应用扩展配置）>>是否为调试模式”，中选择“是(串口2)”，“调试等级”根据需要选择“显示详细日志/中文简洁日志/英文简洁日志/显示调试日志”。如图3-1所示。

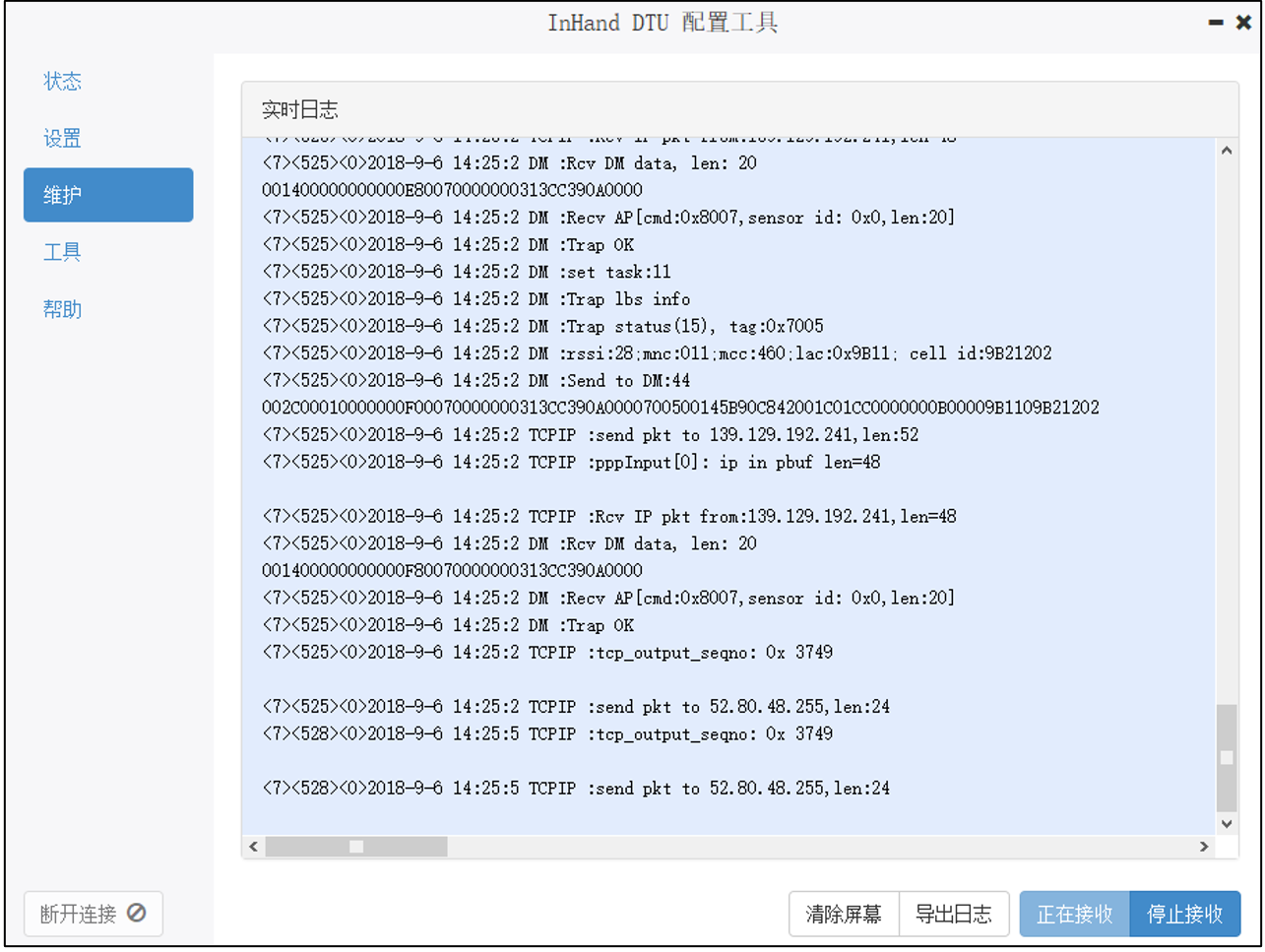

图 3-1 实时日志1

第三步：保存配置，并不重启设备。

图 3-2 实时日志2

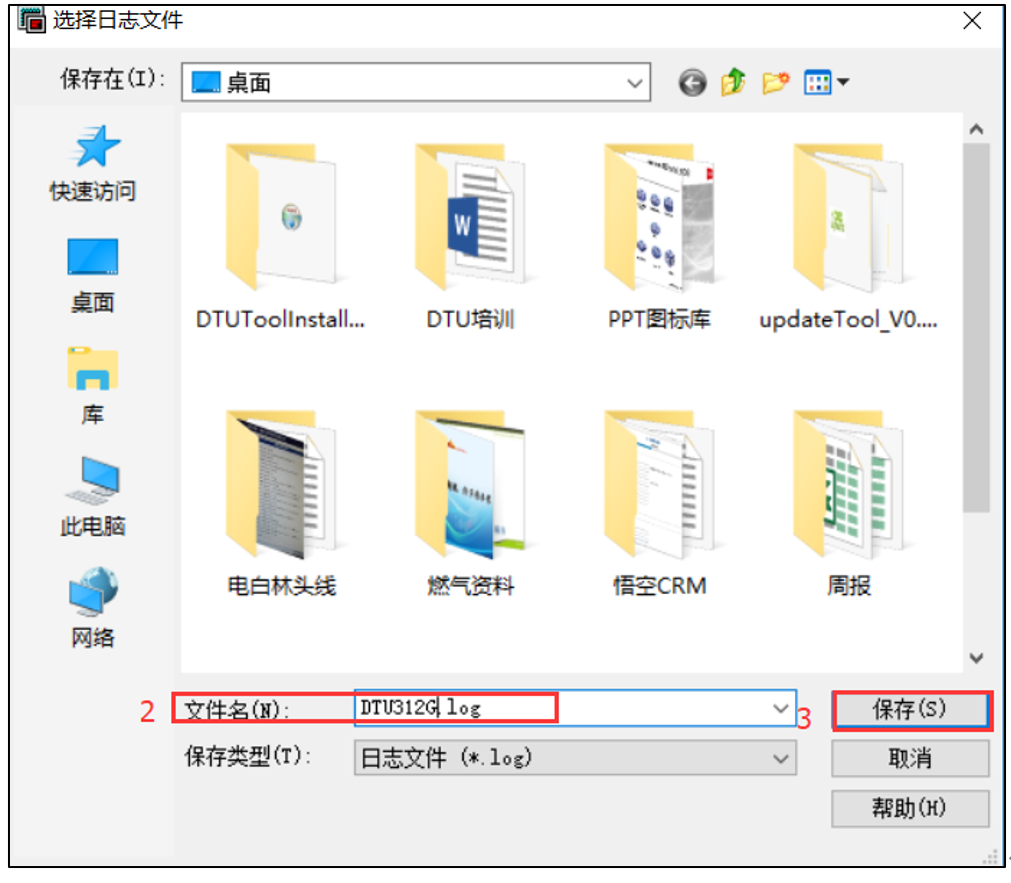

第五步：若有需要保存日志。点击“导出日志”，导出的日志将以(*.txt)格式保存。导出的日志信息内容包括两部分：1.配置文件基本信息；2.日志。

清除屏幕：清除当前窗口内的日志显示，不影响日志内容。

3.2 历史日志

查看InDTU存储的历史日志。

第一步：登录配置工具，可参见5.1设备联网配置。

第二步：点击“设置>>其他配置（应用扩展配置）>>是否为调试模式”，中选择“是(串口2)”，“调试等级”根据需要选择“显示详细日志/中文简洁日志/英文简洁日志/调试日志”。

第三步：保存配置，并不重启设备。

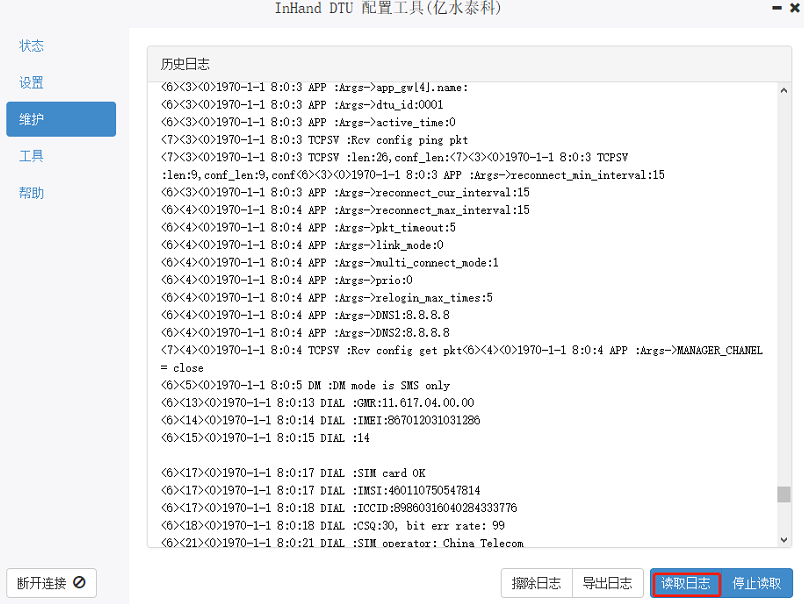

第四步：点击“维护>>历史日志>>读取日志”，配置工具将主动读取DTU上所有的日志，如图3-3所示。

图 3-3 历史日志

第五步：若有需要保存日志。点击“导出日志”，导出的日志将以(*.txt)格式保存。导出的日志信息内容为简略的日志，不包含配置信息。

擦出日志：擦除DTU内保存的所有日志。

3.3 固件升级

通过导入新版本的InDTU固件对设备进行升级。

第一步：登录配置工具，可参见5.1设备联网配置。

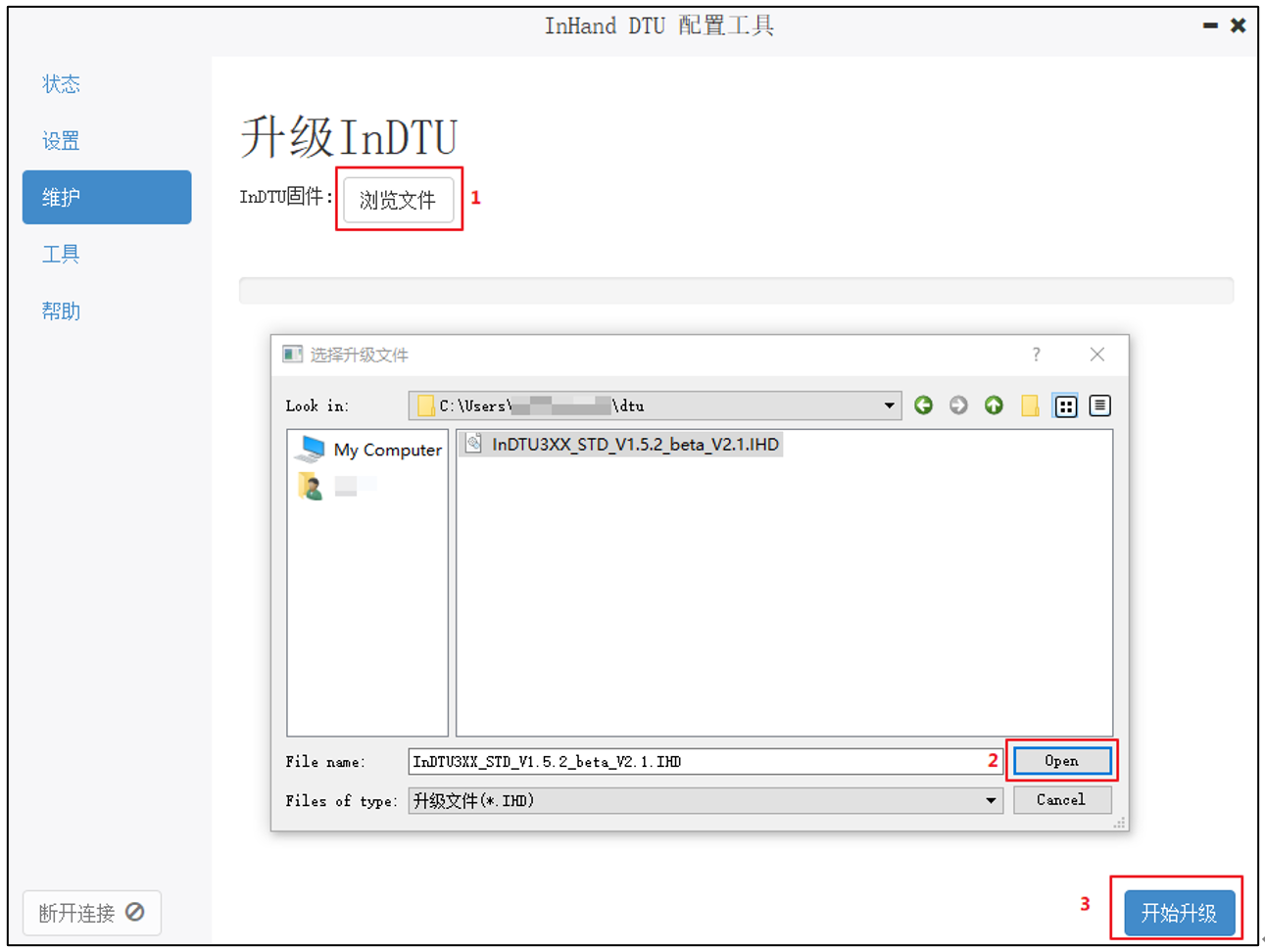

第二步：点击“维护>>InDTU固件升级”，如图3-4所示。

图 3-4 设备升级1

第三步：设备升级成功，根据软件提示进行重启。

4 参数配置

4.1 本地串口/本地串口2设置

设置本地串口对应参数，本串口参数设置要和本串口相连的对端串口参数保持一致。

表 4‑1 本地串口设置参数说明

4.2 DTU工作模式设置

关于发短信功能的格式可以详见《用户设备配置及监控GPRS模块集成设计》

默认承载设置是针对某些运营商的网络数据传输特殊情况设置的功能，一般情况不用配置。如需配置，请询问运营商默认承载的相关参数。

表 4‑5 企业网关相关参数设置说明

4.6 多连接策略

表 4‑6 多连接策略参数设置说明

4.7 其他配置（应用扩展配置）

表 4‑7 应用扩展参数设置说明

正常使用情况下请勿打开调试模式！默认关闭调试模式，运行性能更好。

4.9 管理员登陆设置

表 4‑9 管理员登陆参数设置说明

4.10 ICMP参数设置

表 4‑10 ICMP参数设置说明

4.11 自定义帧

帧类型：ASCII类型或HEX类型或DC类型。ASCII类型即使用ASCII字符，HEX类型即使用HEX字符。DC类型为映翰通公司自主开发的帧类型。

表 4‑11 自定义帧参数设置说明

此项配置仅在企业网关连接方式为纯TCP或纯UDP时有效，登录帧和登录应答帧必须同时配置使用，其他帧亦如此。使企业网关实时了解下端设备状态。

短信中心号码：需要的短信中心号码，在北京是8613800100500。

5 常用参数配置及应用举例

      注明，本章内采用演示软件皆为网上下载的，仅作演示使用。

5.1 设备联网配置

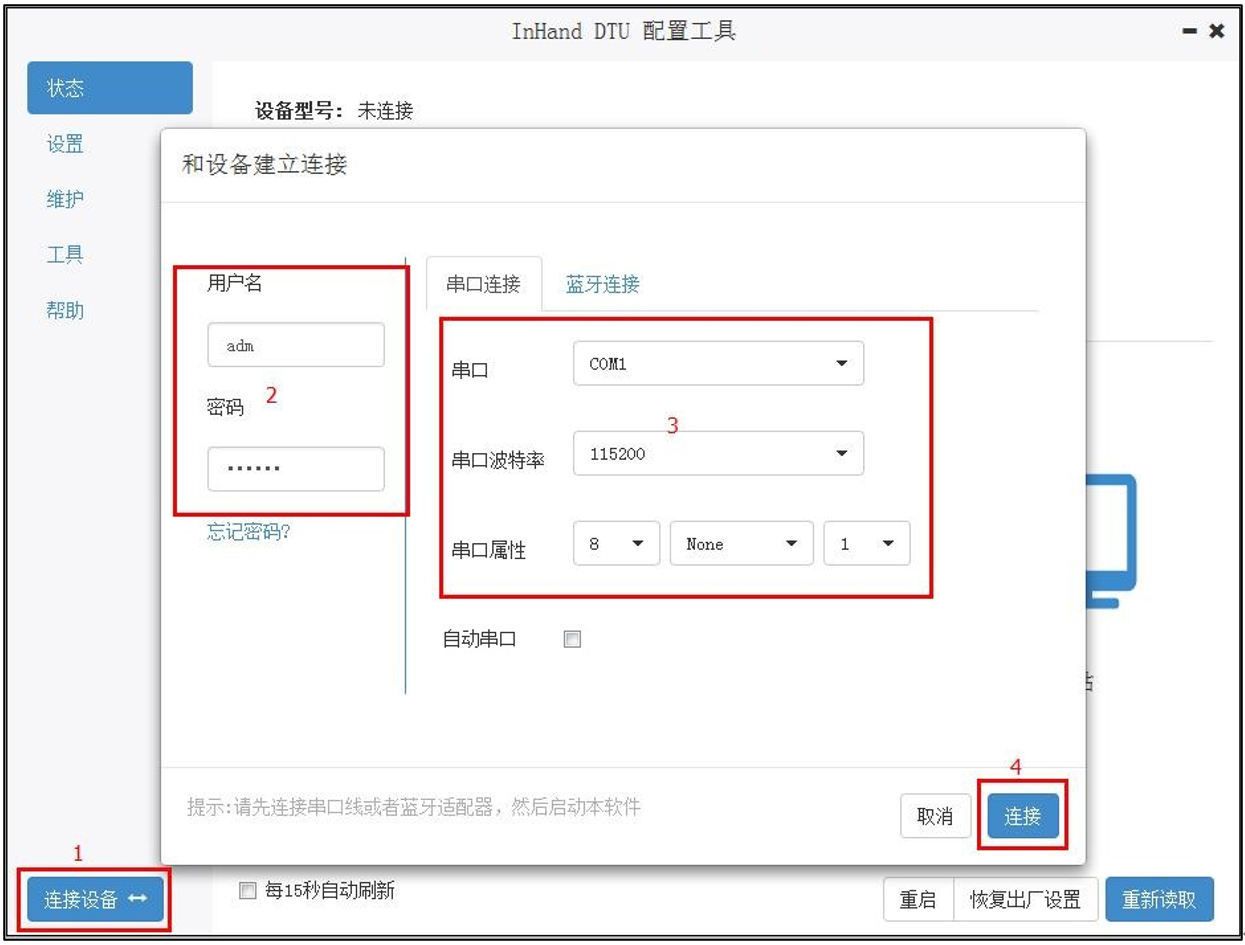

第一步：打开并登录DTU配置工具。通过PC打开配置工具，单击“连接设备”，在弹出的的新对话框中输入用户名/密码（初始为：adm/123456），然后选择串口和串口波特率等串口参数，可在PC设备管理查看串口的COM号。最后单击“连接”即可，如图5-1所示。

图 5-1登录配置工具

登陆成功后，一定要在提示“配置读取成功”以后再开始修改配置参数。

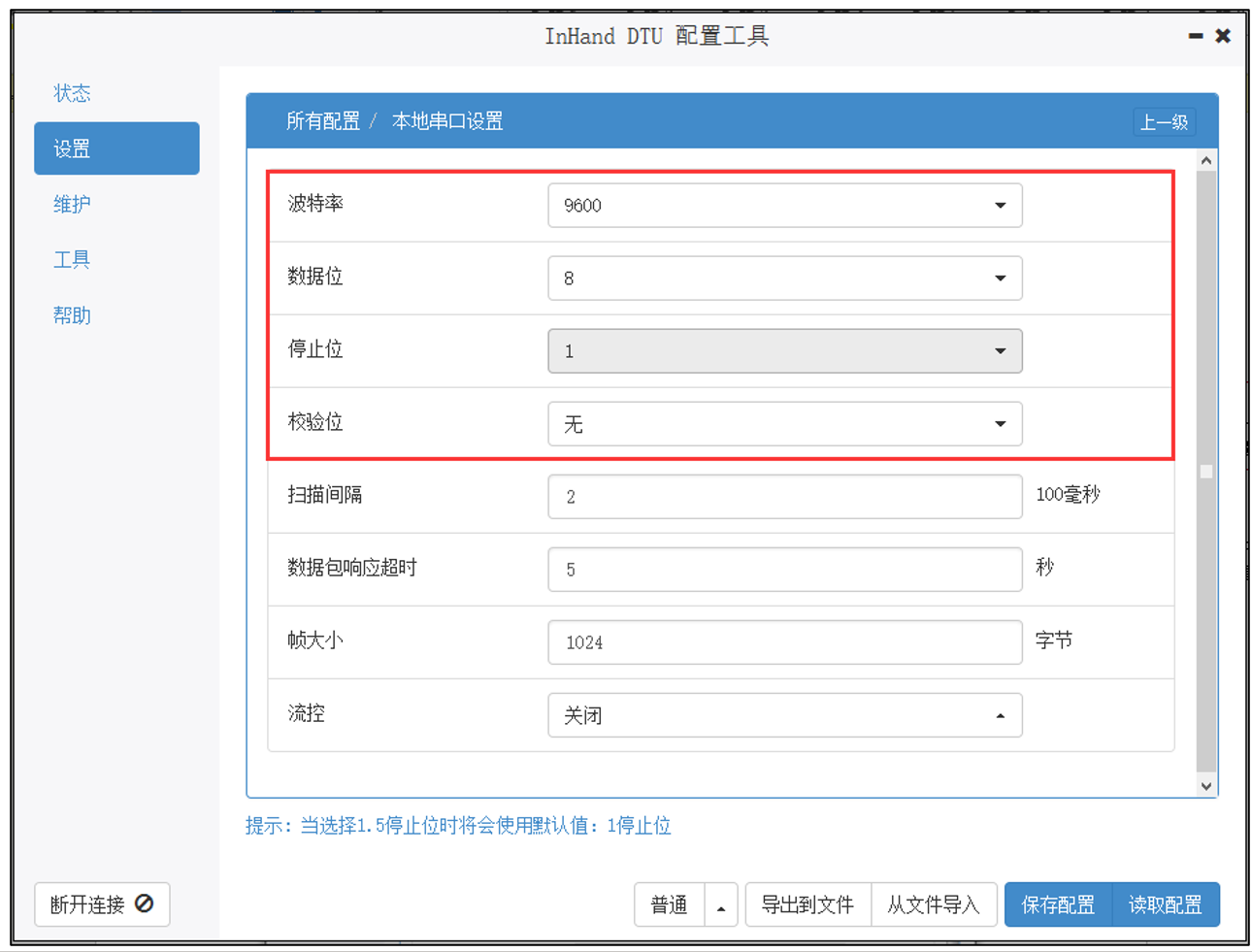

第二步：设置本地串口参数，使设备的本地串口参数与InDTU下端设备串口参数一致，如图5-2所示。

图 5-2设置本地串口参数

做客户端时在本地串口设置参数；做服务器时在本地串口2设置参数。

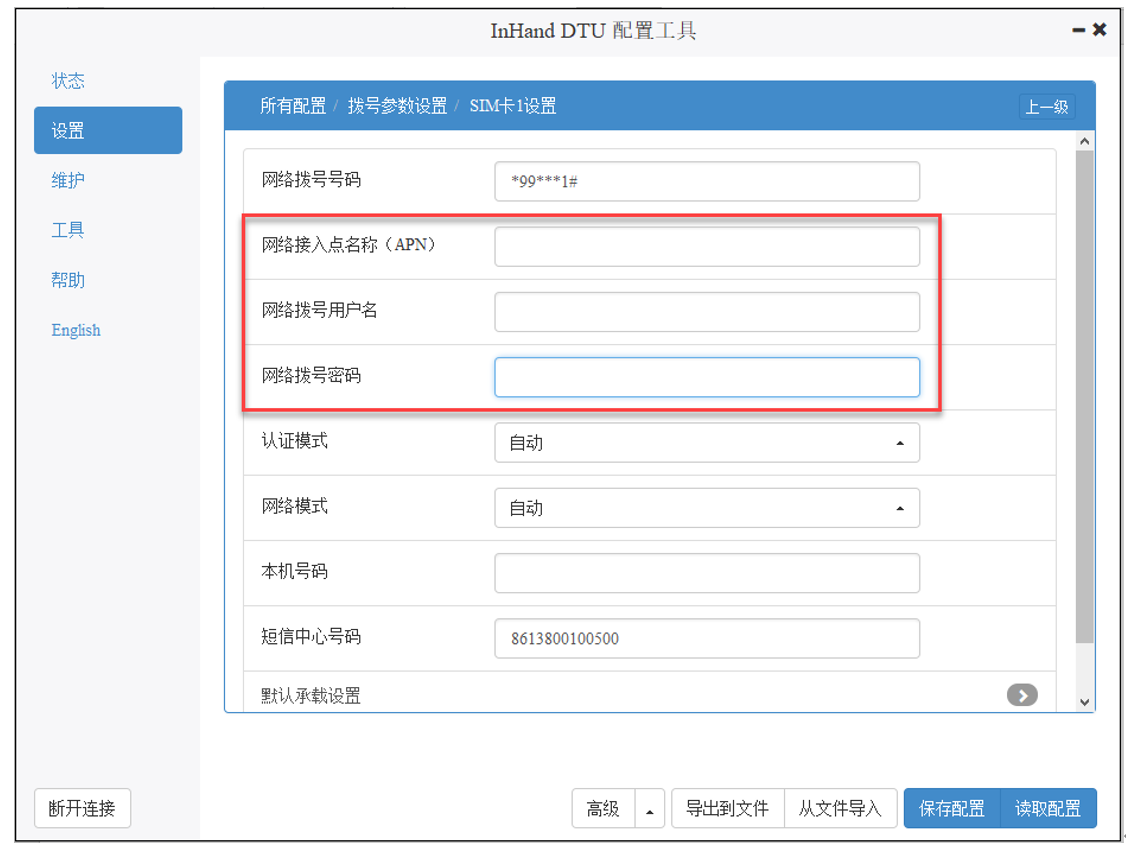

第三步：打开“GPRS 拨号参数设置”进行参数修改即可。比如修改“自动拨号”，如图5-3所示。默认参数即公网拨号参数，非专线无需更改；若是专线请修改网络接入点名称（APN）、GPRS网络拨号用户名/密码。

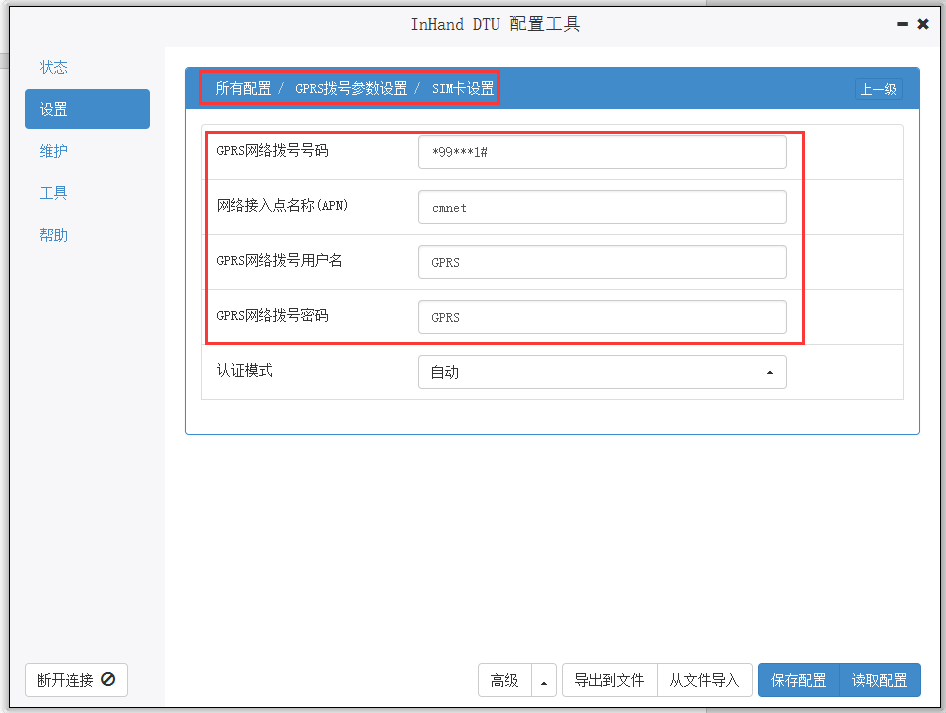

图 5-3 设置SIM卡参数

第三步：设置好参数后，单击保存配置，重启设备新参数即可生效。

1.在标准版固件InDTU3XX_STD_V1.5.0及其以前，本地串口2的参数配置生效条件： （1）DTU开启TCP服务器；2.并与TCP客户端建立连接。 （2）其他情况下，本地串口2通信参数固定为115200,8，N,1。 2.在标准版固件InDTU3XX_STD_V1.5.1及其以后，本地串口2的通信参数采用用户配置的参数（出厂默认为115200,8，N,1）。 3.如果用户忘记之前配置的串口参数，可勾选配置工具上的“自动串口”进行连接。

第一步：参见章节5.1登陆配置工具。

第二步：打开“企业网关相关设置”，设置“DTU设备号”（用户自定义）和“企业网关连接方式”（DCTCP），如图5-4所示。

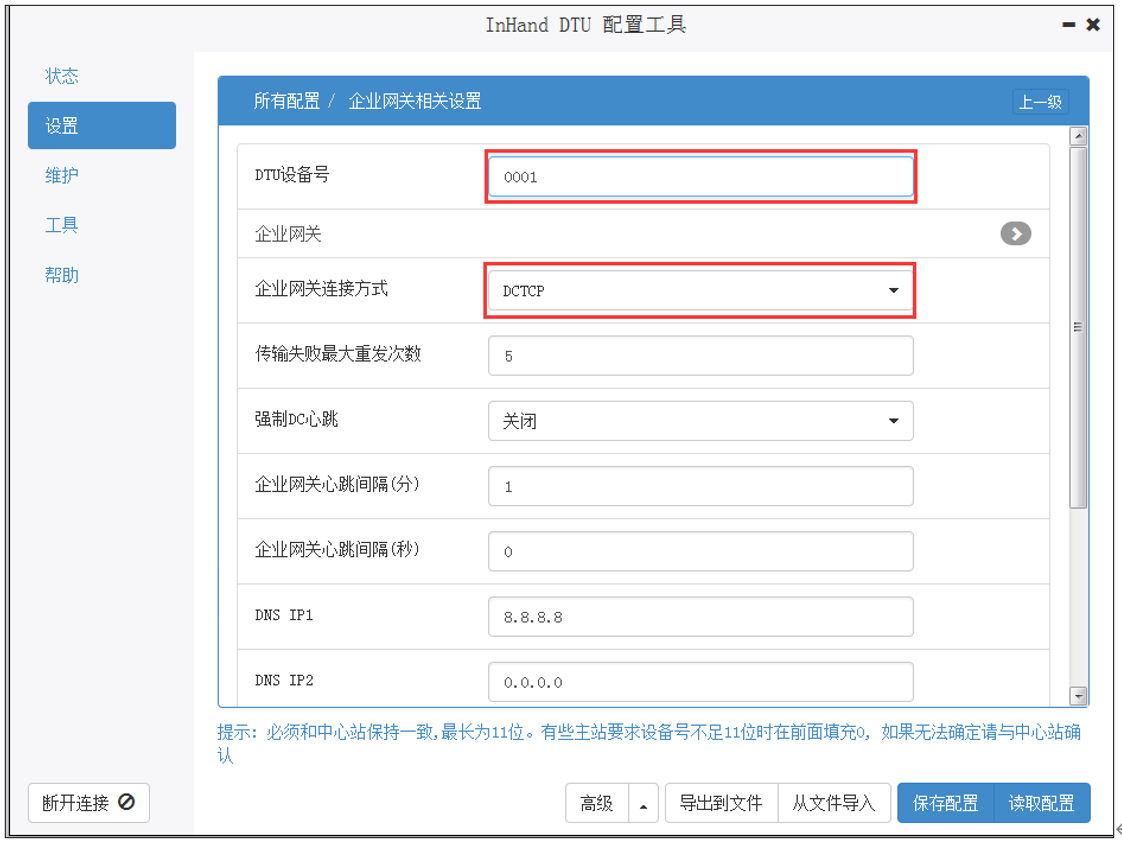

图 5-4 DCTCP模式配置1

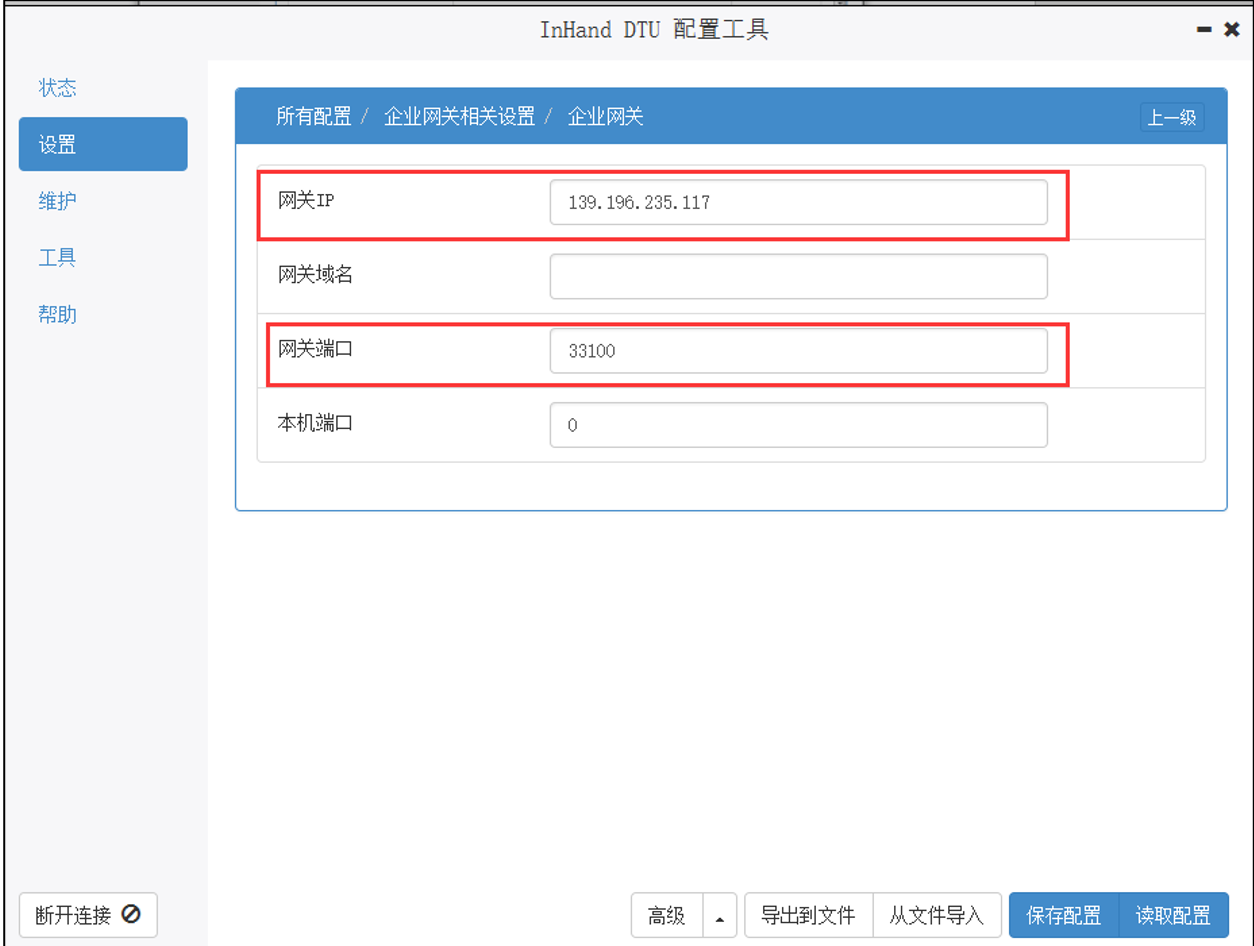

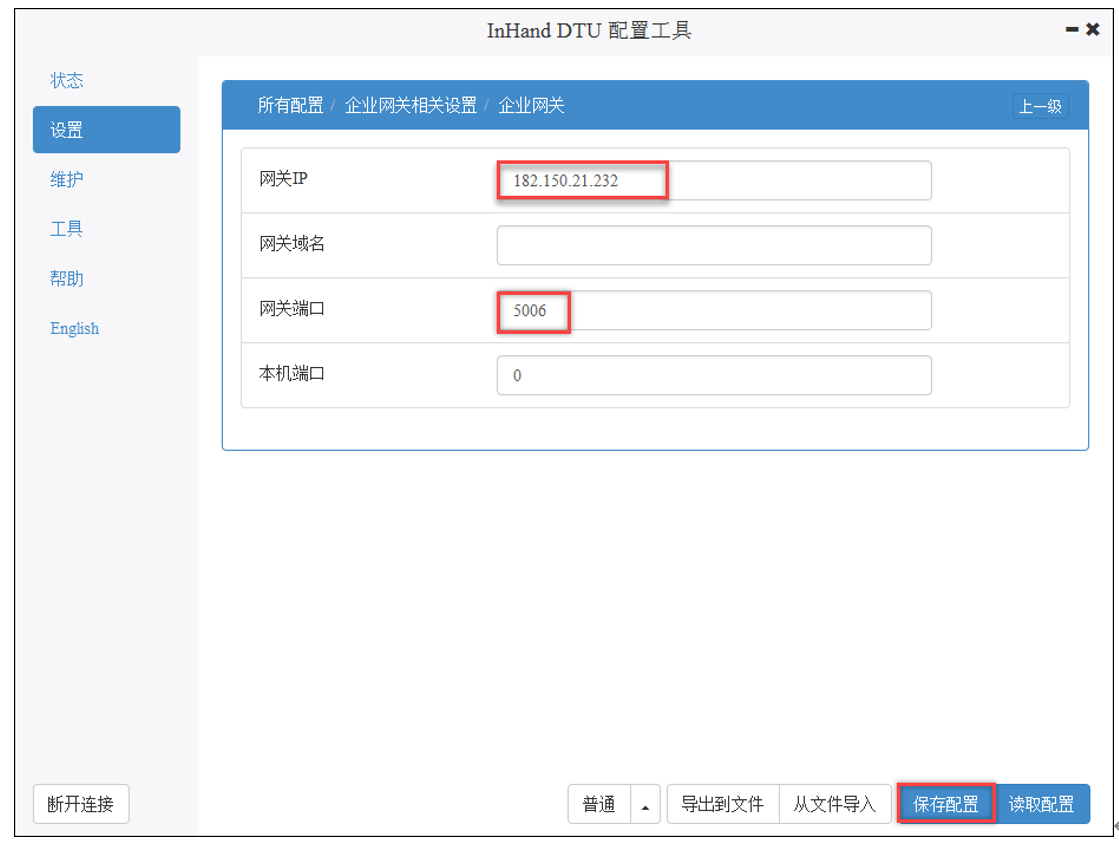

第三步：打开“企业网关相关设置>>企业网关”，设置中心的“IP”地址和“网关端口”号以及“本机端口”（可默认选择0，即为随机端口），如图5-5所示。

图 5-5 DCTCP模式配置2

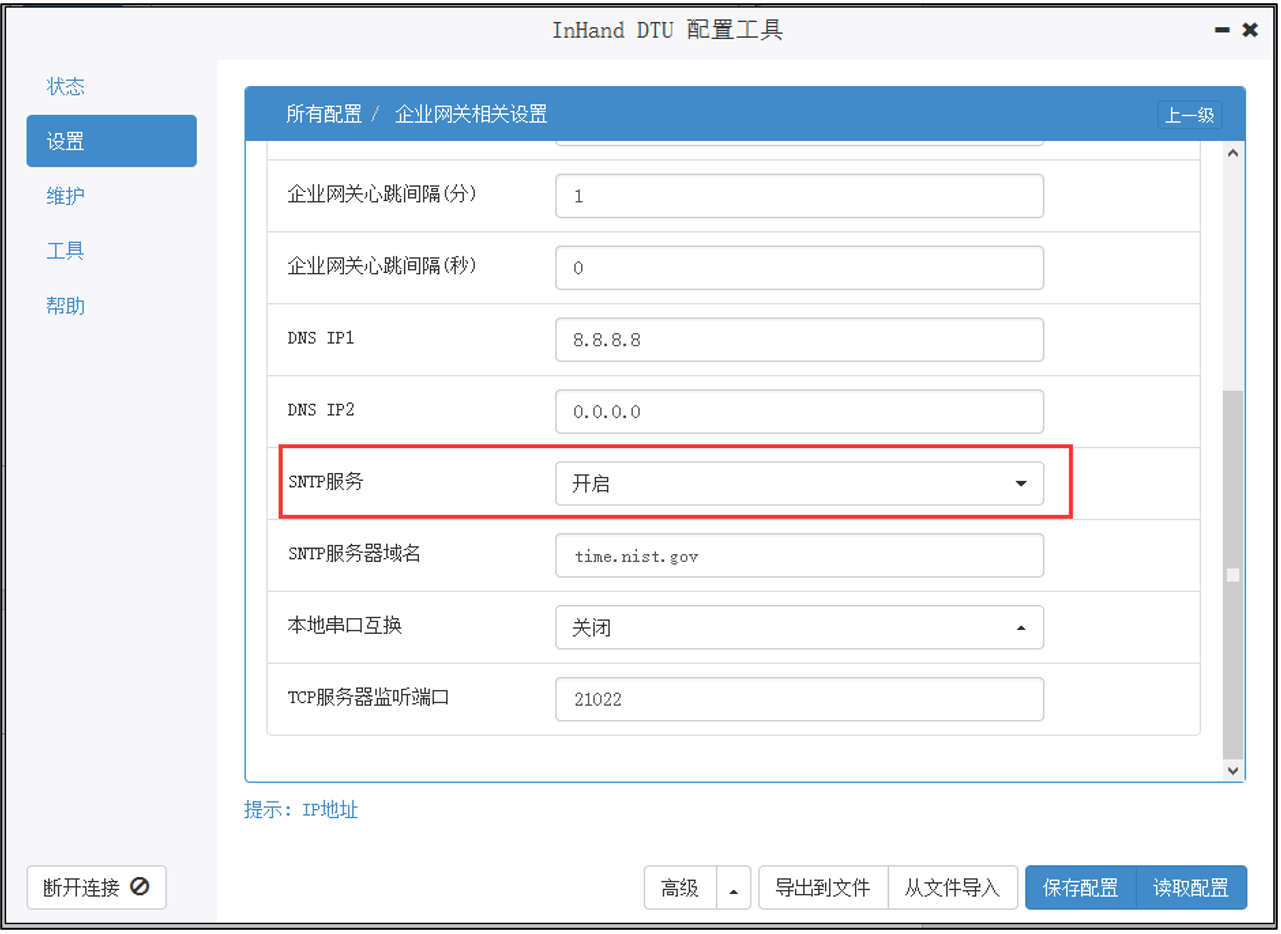

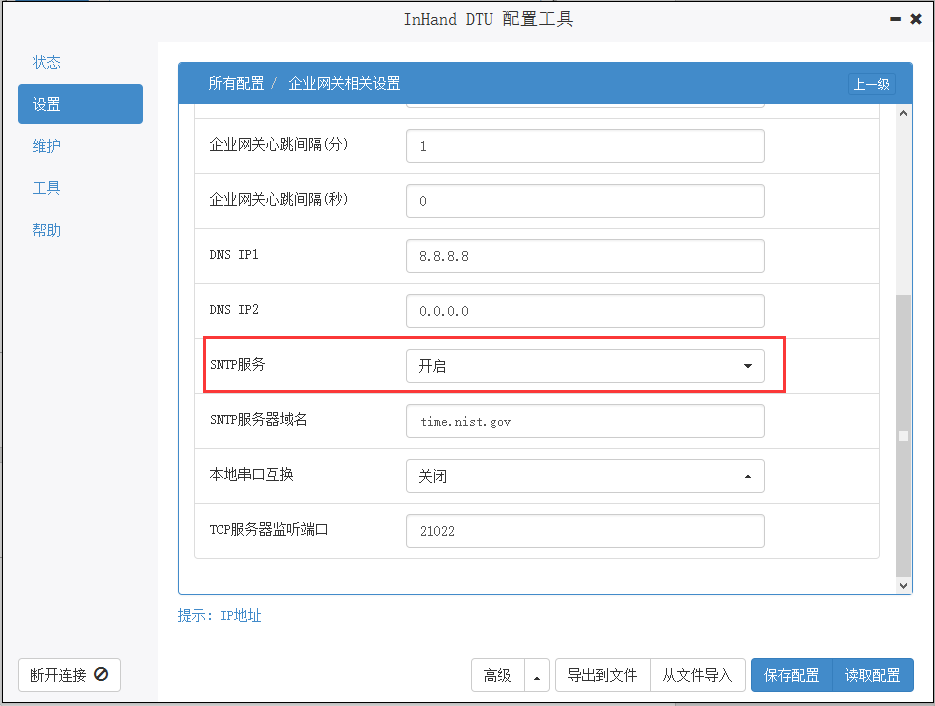

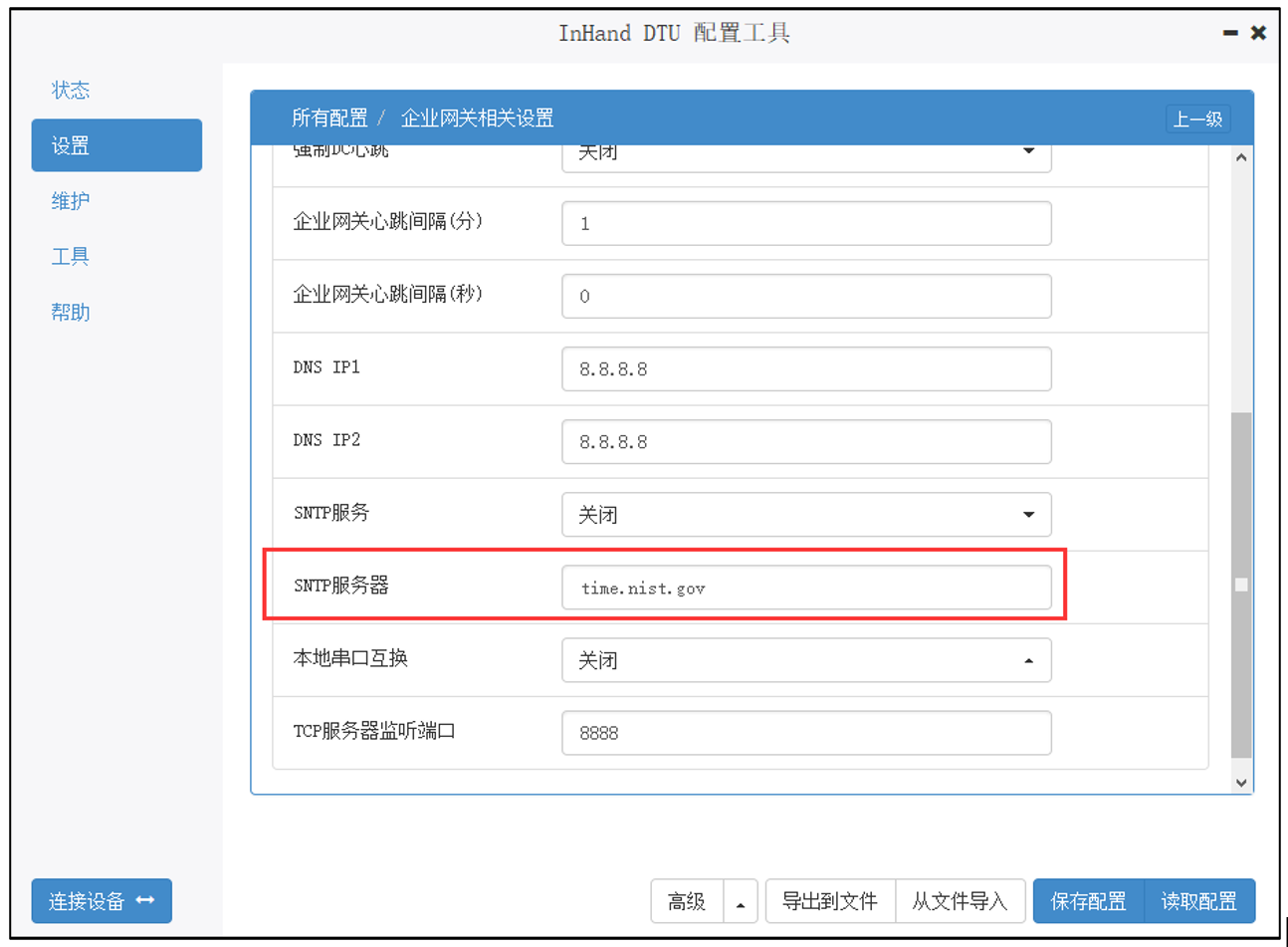

第四步：打开“企业网关相关设置”设置“SNTP服务”为“开启”，使设备与当前时间同步。当默认的SNTP服务器地址不可用时，请填入支持校时的地址。如图5-6、5-7所示。

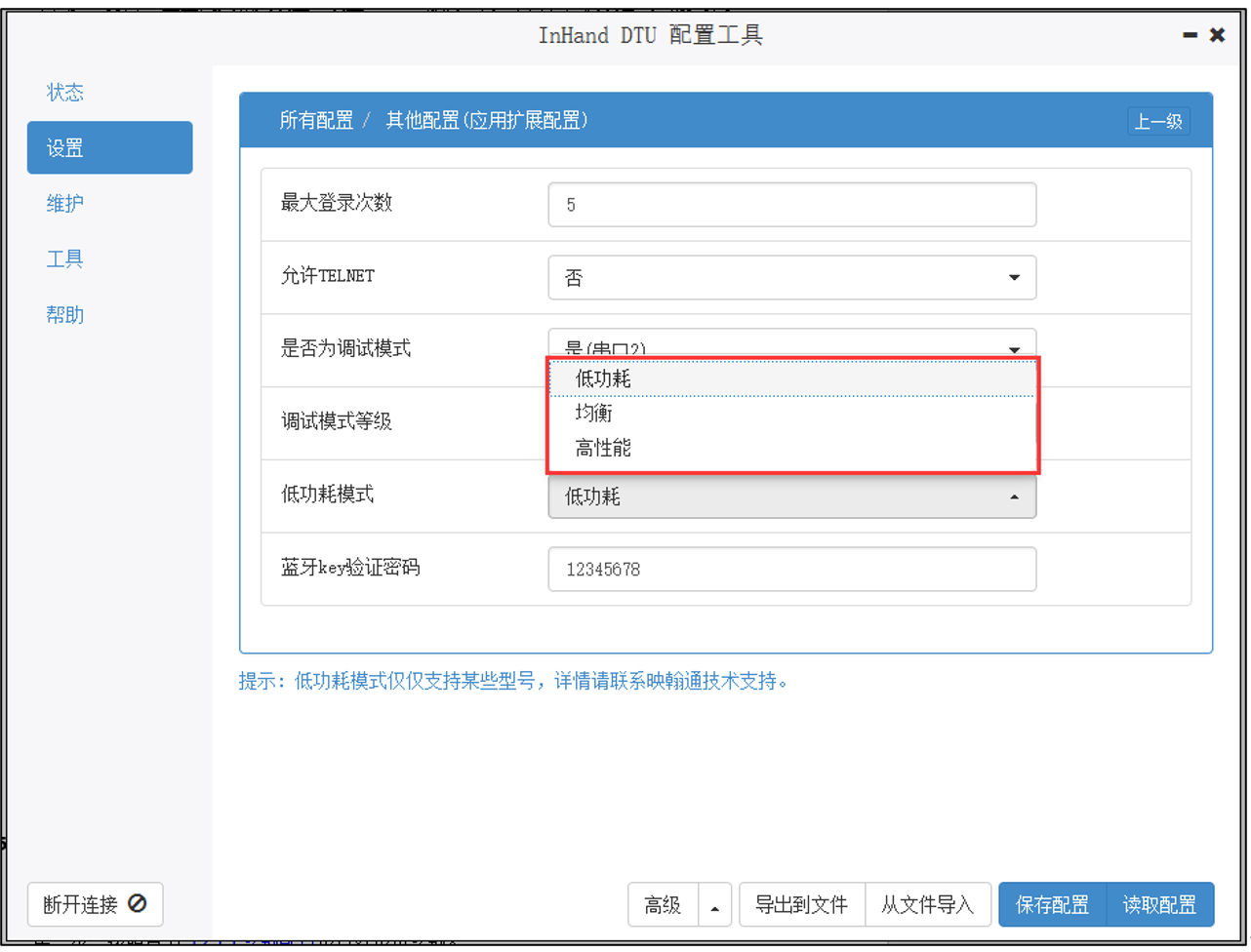

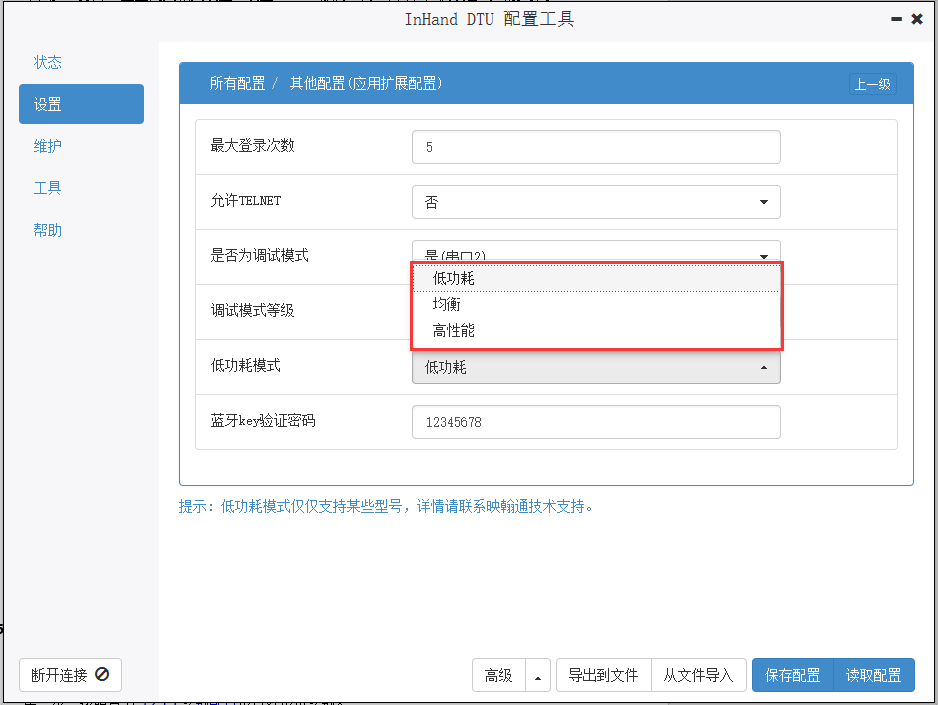

第五步：打开“其他配置（应用扩展配置）”，根据需求可在低功耗模式选择配置“低功耗模式/均衡模式/高性能模式”三种模式之一，如图5-8所示。

图 5-8 DCTCP模式配置5

第六步：设置好参数后，单击保存配置，重启设备即可生效。

用一台PC作为中心，演示DTU和中心之间的通信。

第一步：按照章节5.2.1.1参数配置设置好设备参数。

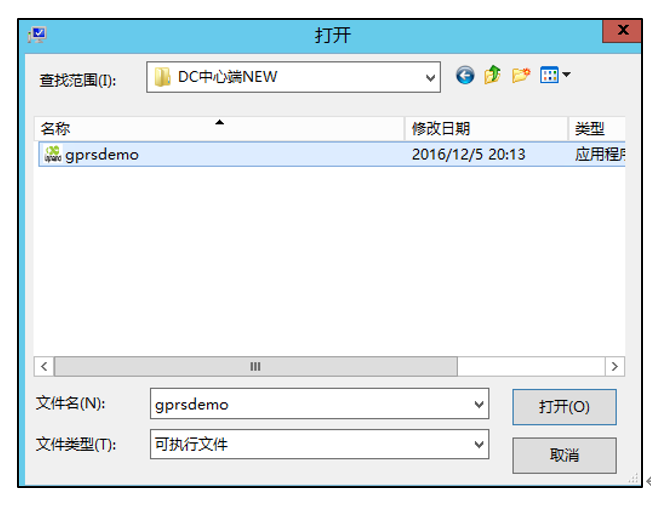

第二步：打开InDTU配置工具，点击“工具>>数据中心测试”，即可打开数据中心测试工具GPRSDEMO。(若GPRSDEMO无法启动，请参考6.1 添加GPRSDEMO。)选择TCP协议启动服务程序，创建服务器，使PC作为中心。单击红色方框处按钮，停止服务，如图5-9所示。

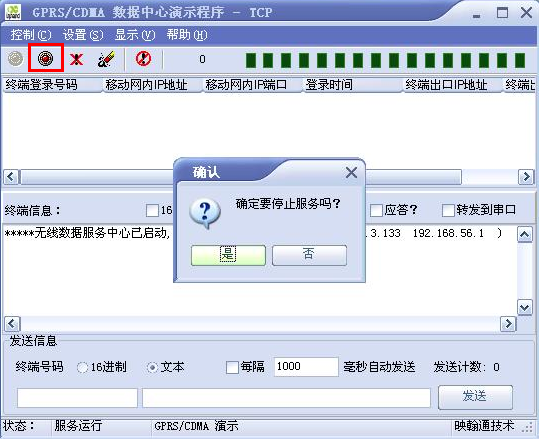

图 5-9 DCTCP协议演示1

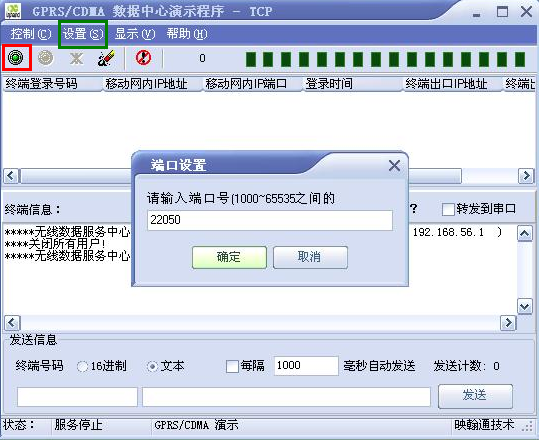

第三步：单击设置按钮，打开“端口设置”对话框配置TCP端口号（作为中心的PC的TCP端口号），配置好参数后单击红色方框处按钮，启动服务，如图5-10所示。

图 5-10 DCTCP协议演示2

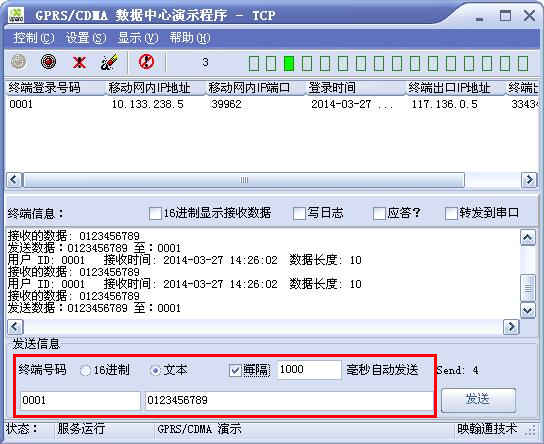

第四步：启动服务后，在“终端登录号码”下边会出现连接到中心上的DTU的相关信息。单击出现的终端登录号码，在发送信息的终端号码处会出现该号码（红色方框处），然后设置自动发送间隔，在终端号码后输入要发送数据内容，点选“每隔”则中心即开始向DTU发送数据，如图5-11所示。



图 5-11 DCTCP协议演示3

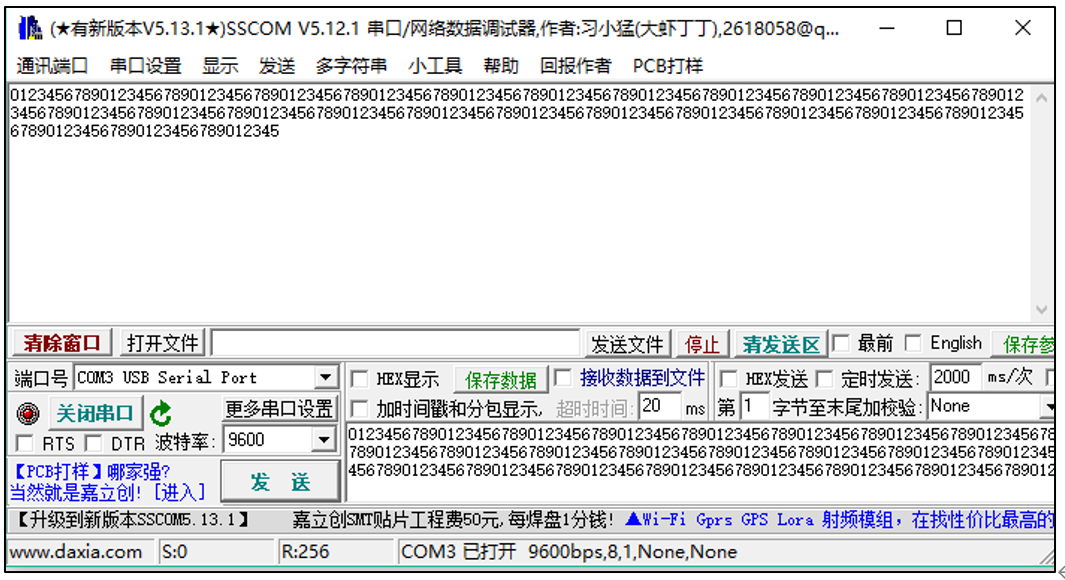

第五步：用串口线把DTU的串口1与PC相连，在PC上用串口工具(例如：SSCOM5.12)即可查看收到终端发送的内容。如图5-12所示。

图 5-12 DCTCP协议演示4

5.2.2 DCUDP模式

配置方法参见章节5.2.1.1参数配置。DTU与企业网关的连接方式选择DCUDP，配置好中心的IP地址和中心端口号。用例采用IP为203.86.63.234，中心的端口号为22055。

用一台PC作为中心，演示DTU和中心之间的通信。

第一步：按照章节5.2.2.1参数配置设置好设备参数。

第二步：打开InDTU配置工具，点击“工具>>数据中心测试”，即可打开数据中心测试工具GPRSDEMO。(若GPRSDEMO无法启动，请参考6.1 添加GPRSDEMO。)选择UDP协议启动服务程序，创建服务器，使PC作为中心。单击红色方框处按钮，停止服务，如图5-13所示。

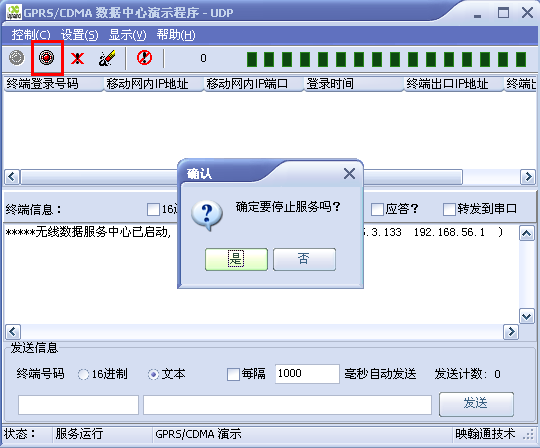

图 5-13 DCUDP协议演示1

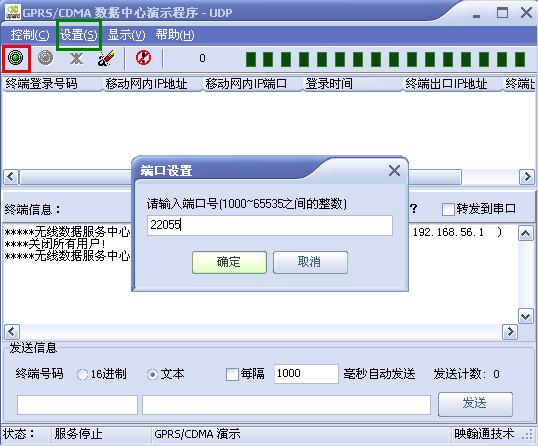

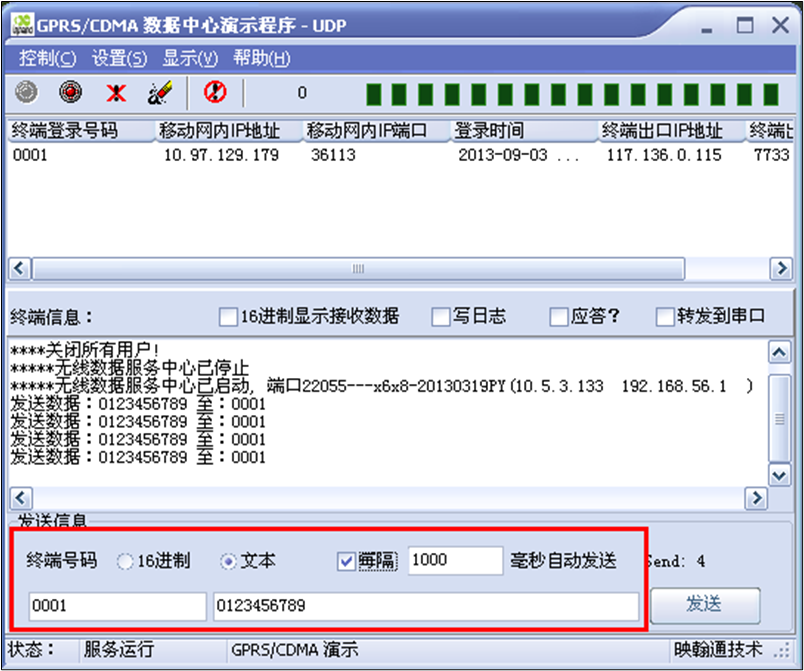

第三步：单击设置按钮，打开 “端口设置”对话框配置UDP端口号（作为中心的PC的UDP端口号），配置好参数后单击红色方框处按钮，启动服务。如图5-14所示。

图 5-14 DCUDP协议演示2

第四步：启动服务后，在“终端登录号码”下边会出现连接到中心上的DTU的相关信息。单击出现的终端登录号码，在发送信息的终端号码处会出现该号码（红色方框处），然后设置自动发送间隔，在终端号码后输入要发送数据内容，点选“每隔”则中心开始向DTU发送数据，如图5-15所示。

图 5-15 DCUDP协议演示3

第五步：用串口线把DTU的串口1与PC相连，在PC上用串口工具(例如：SSCOM5.12)即可查看收到终端发送的内容。如图5-16所示。

5.3 透明TCP协议配置

5.3.1参数配置

第一步：参见章节5.1设备联网配置。

第二步：打开“企业网关相关设置”，设置“DTU设备号”（用户自定义）和“企业网关连接方式”（TCP），如图5-17所示。

图 5-17 TCP协议配置1

第三步：打开“企业网关相关设置>>企业网关”，设置中心的“IP”地址和“端口”号以及“本机端口”（可默认选择0，即为随机端口），如图5-18所示。

图 5-18 TCP协议配置2

第四步：打开“企业网关相关设置”设置“SNTP服务”为“开启”，使设备与当前时间同步，如图5-19所示。（当默认SNTP服务器地址不可用时，参见5.2 DC模式协议配置第四步）

图 5-19 TCP协议配置3

第五步：打开“其他配置（应用扩展配置）”，根据需求可在低功耗模式选择配置“低功耗模式/均衡模式/高性能模式”三种模式之一，如图5-20所示。

图 5-20 TCP协议配置4

第六步：设置好参数后，单击保存配置，重启设备即可生效。

5.3.2演示举例

用一台PC作为中心，演示DTU和中心之间的通信。

第一步：按照章节5.3.1参数配置设置好设备参数。

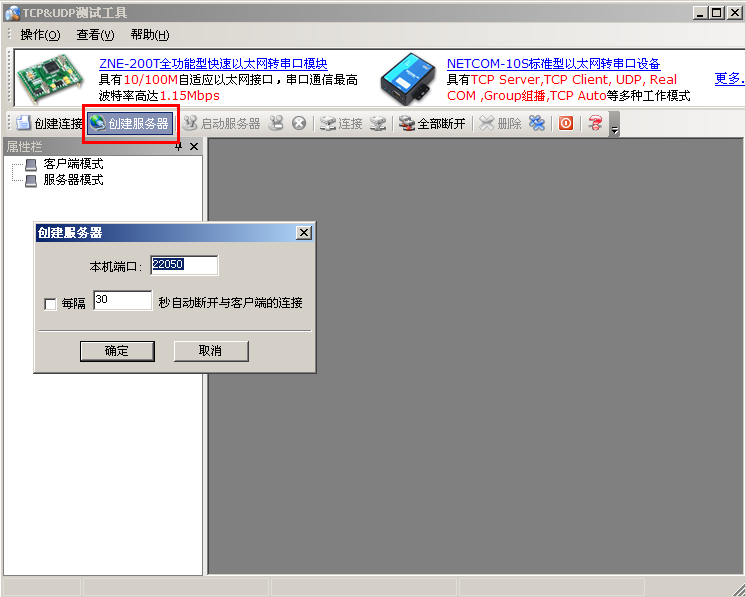

第二步：打开“TCP＆UDP测试工具”，创建服务器，使PC作为中心，“本机端口”填写作为中心的PC的TCP端口号，如图5-21所示。

图 5-21 TCP协议演示1

第三步：创建好服务器后，单击“启动服务器”（红色方框位置），稍后在导航树中会看到“本机”下边出现一个绿色三角形即为连接到中心上的DTU，如图5-22所示。

图 5-22 TCP协议演示2

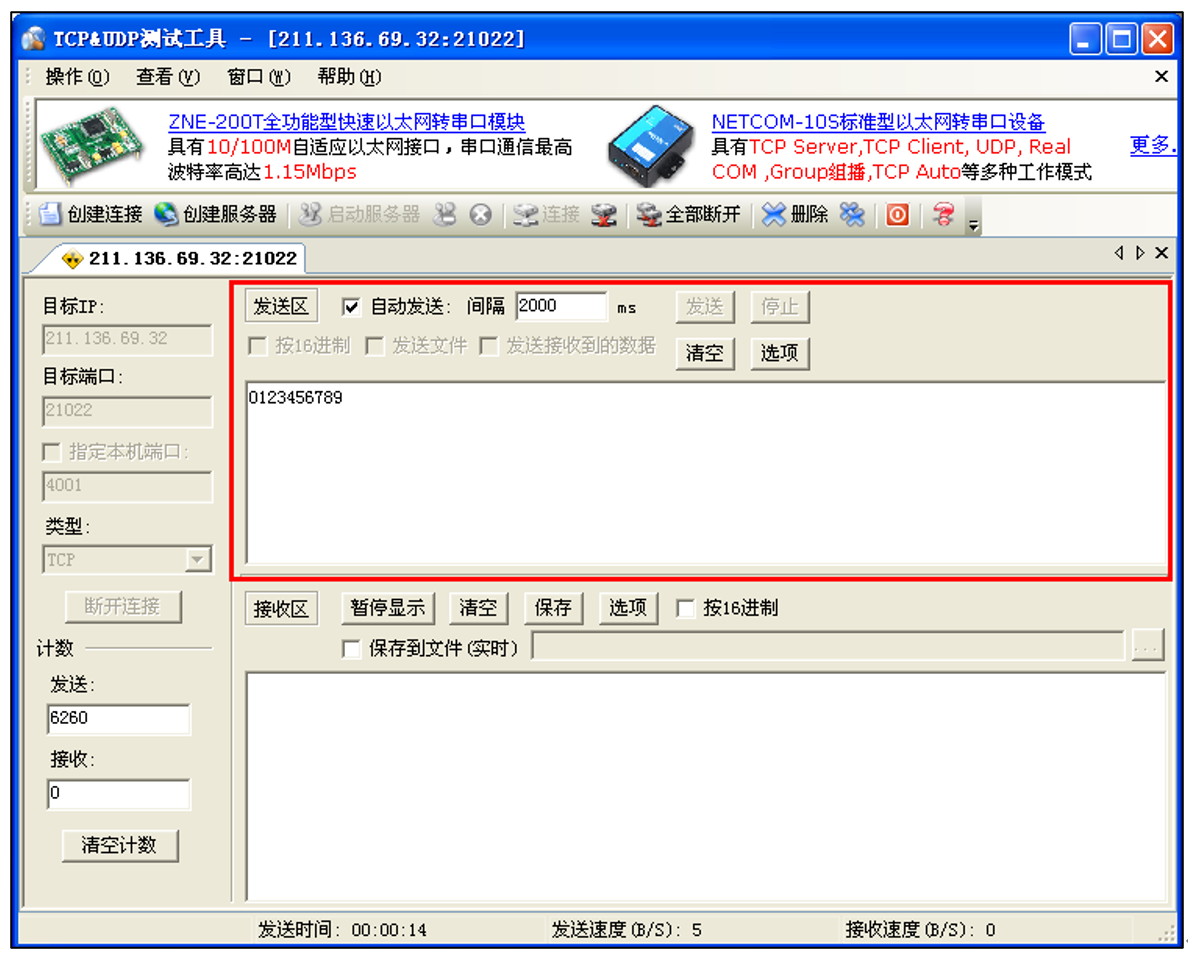

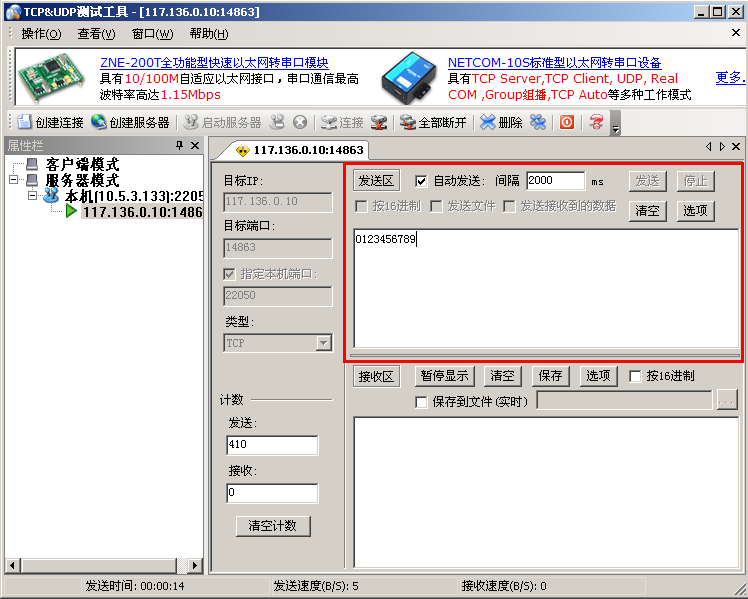

第四步：在“TCP＆UDP测试工具”页面右侧设置好自动发送间隔，在发送区输入发送内容，点选“自动发送”则中心即开始向DTU发送发送区的数据，如图5-23所示。

图 5-23 TCP协议演示3

第五步：用串口线把DTU的串口1与PC相连，在PC上用串口工具(例如：SSCOM5.12)即可查看收到中心发送的内容，如图5-24所示。

图 5-24 TCP协议演示4

5.4 TCP SERVER配置

       GPRS DTU工作在TCPServer模式时，有如下两方面需要说明：

      （1）     工作在TCPServer模式，GPRS DTU需要具有固定IP地址，即一般要办理无线DDN专网业务；

     （2）    工作在TCPServer模式，GPRS DTU以检测无线侧数据来判断链路存活状态，当发现两小时（此时间目前不可设）无线侧没有数据，则GPRS断开PPP连接，重新拨号联网。

5.4.1 参数配置

第一步：参见章节5.1设备联网配置。

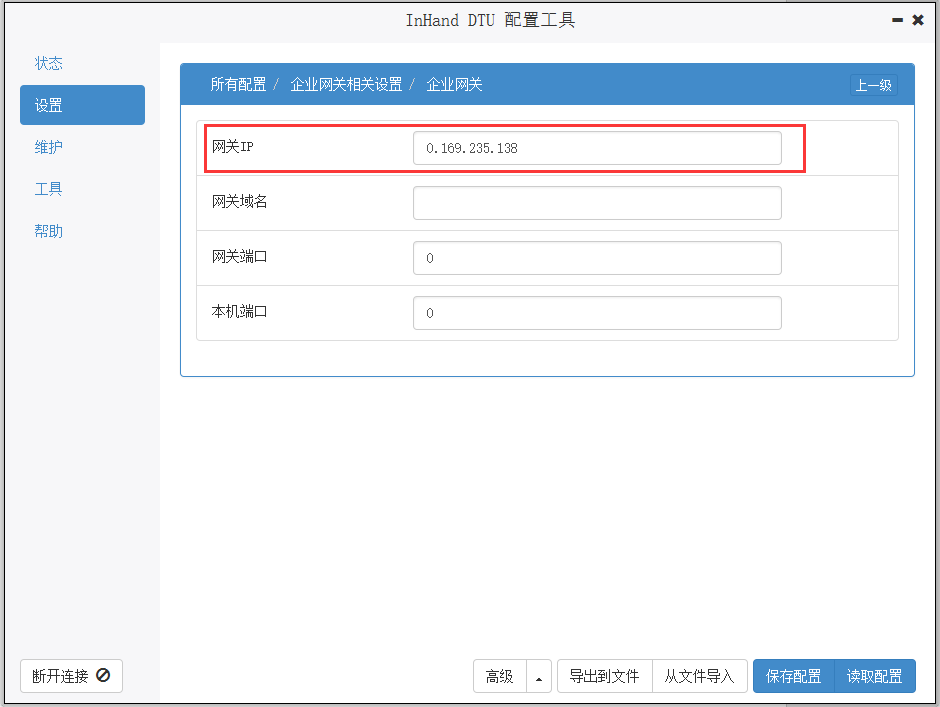

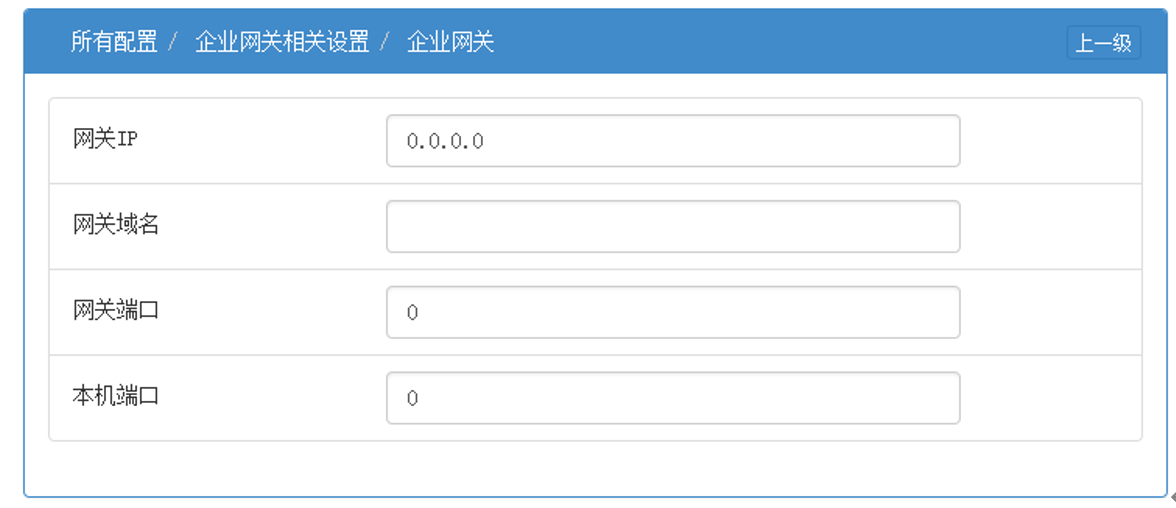

第二步：打开“企业网关相关设置>>企业网关”，将“IP”地址设置成“0.xxx.xxx.xxx”形式，其中“xxx”为任意数字。即设置GPRS DTU不主动连接企业网关，如图5-25所示。

图 5-25 TCP SERVER配置1

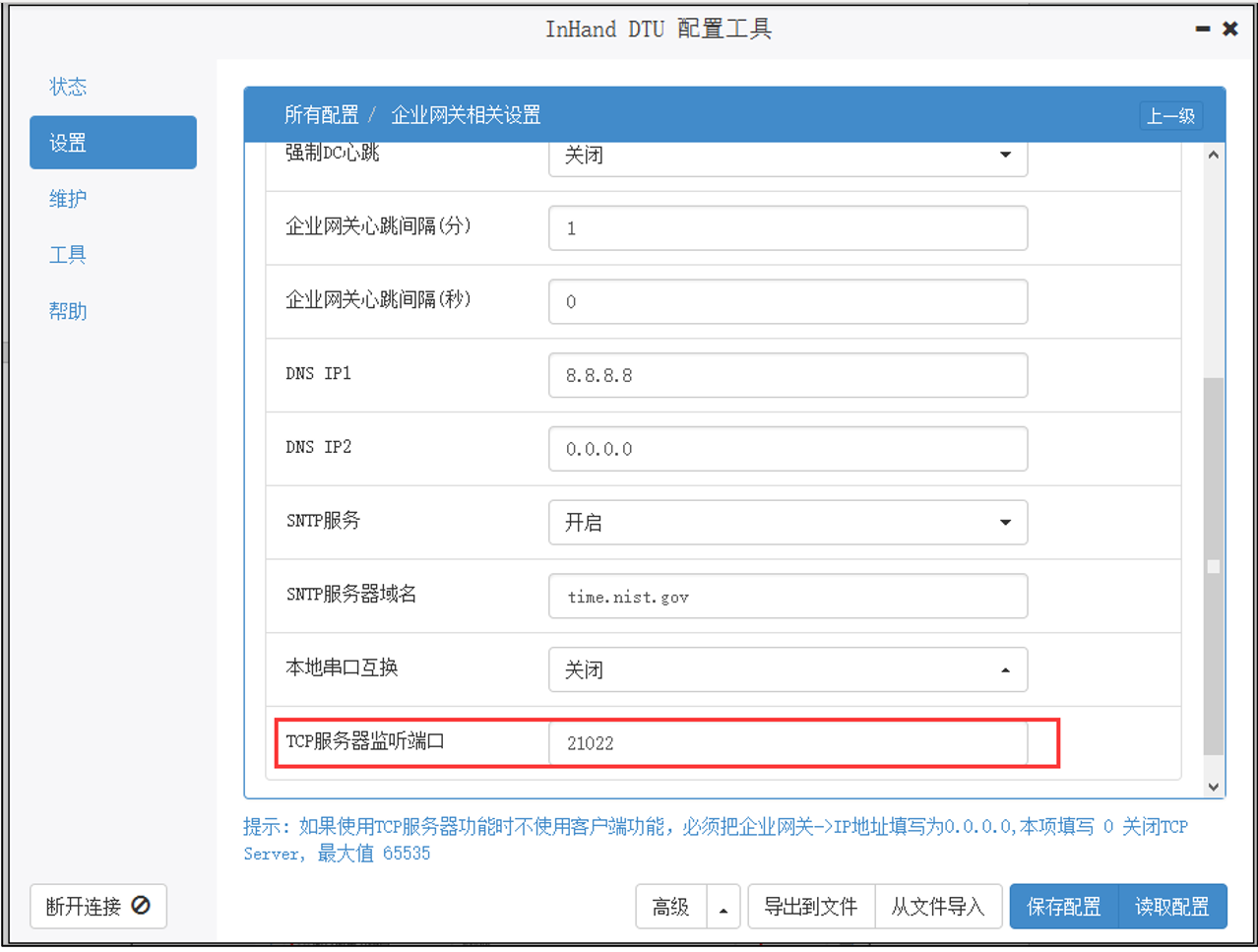

第三步：打开“企业网关相关设置”，设置“TCP服务器监听端口”（如设置为21022）。如图5-26所示。

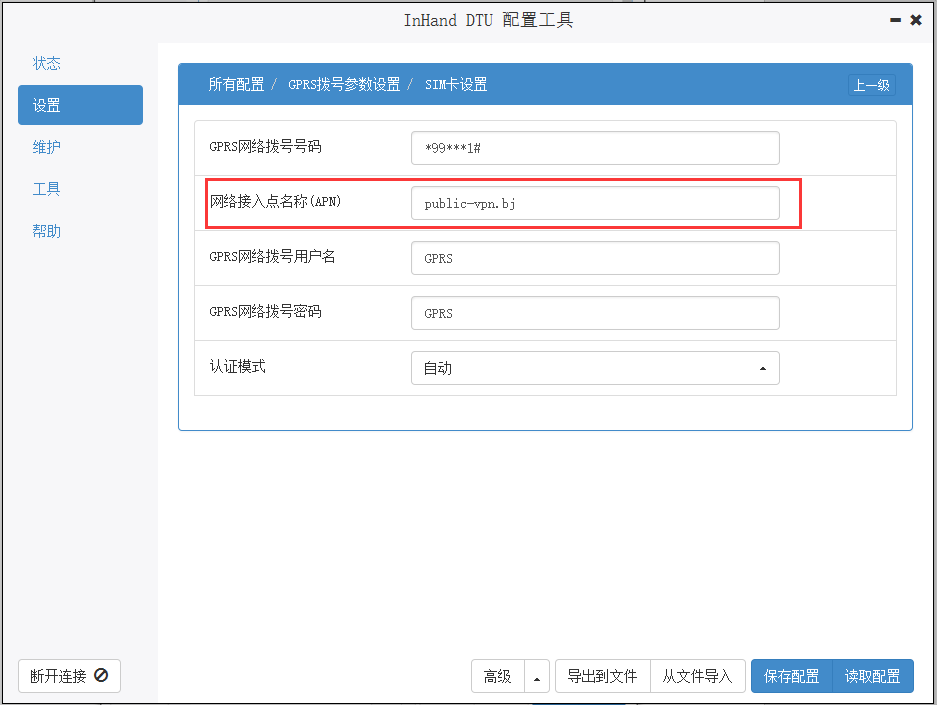

第四步：打开“GPRS拨号参数设置->SIM卡设置”，设置“网络接入点名称（APN）”为public-vpn.bj，如图5-27所示。

图 5-27 TCP SERVER配置3

第五步：打开“ICMP参数设置”，分别设置ICMP三项参数。如图5-28所示，为设置好的一个例子，其中ICMP探测主机的IP地址必须是24小时随时可以Ping的。

图 5-28 TCP SERVER配置4

第六步：设置好参数后，单击保存配置，重启设备即可生效。

5.4.2演示举例

第一步：按照章节5.4.1参数配置设置好设备参数。

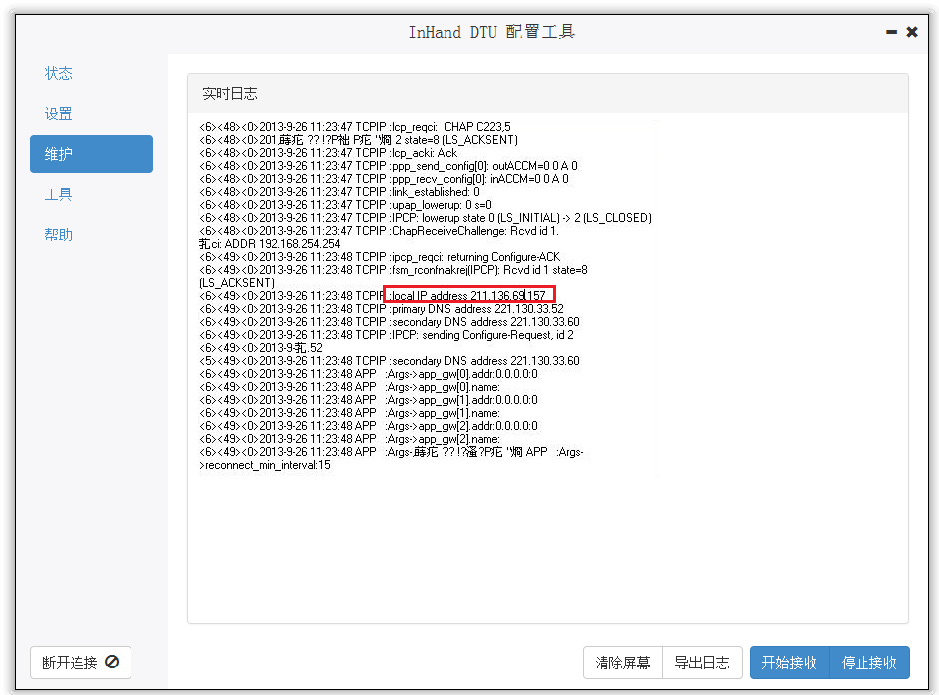

第二步：通过串口工具查看日志，在日志中找到DTU拨上号后获得的Local IP地址，比如：211.136.69.32。查看日志方法参见章节5.7串口2输出日志配置方法

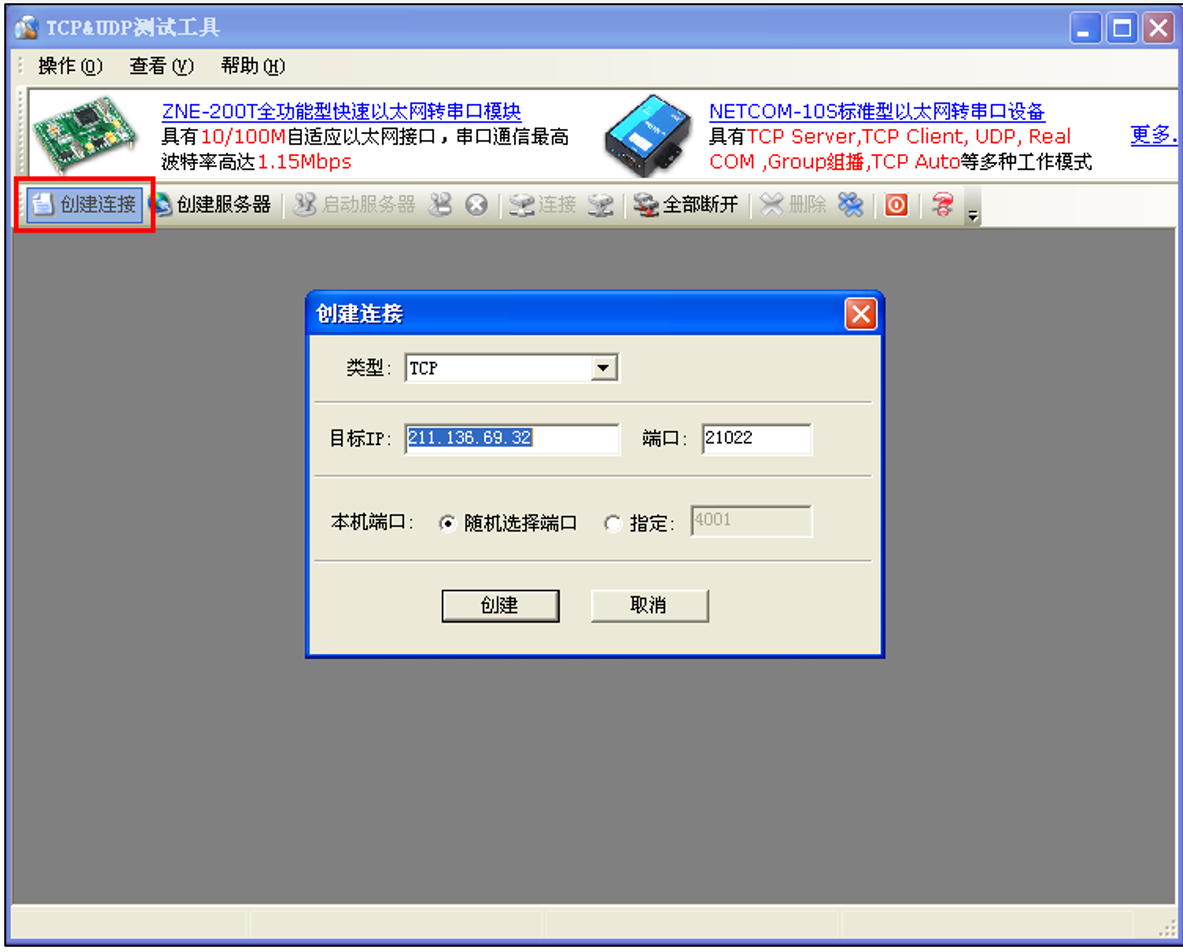

第三步：在PC上打开“TCP＆UDP测试工具”，创建连接，使PC作为客户端。在创建连接对话框中“类型”选为“TCP”；“目标IP”为DTU拨上号后获得的Local IP；“端口”为DTU的TCP服务器监听端口，如图5-29所示。

图 5-29 TCP SERVER演示1

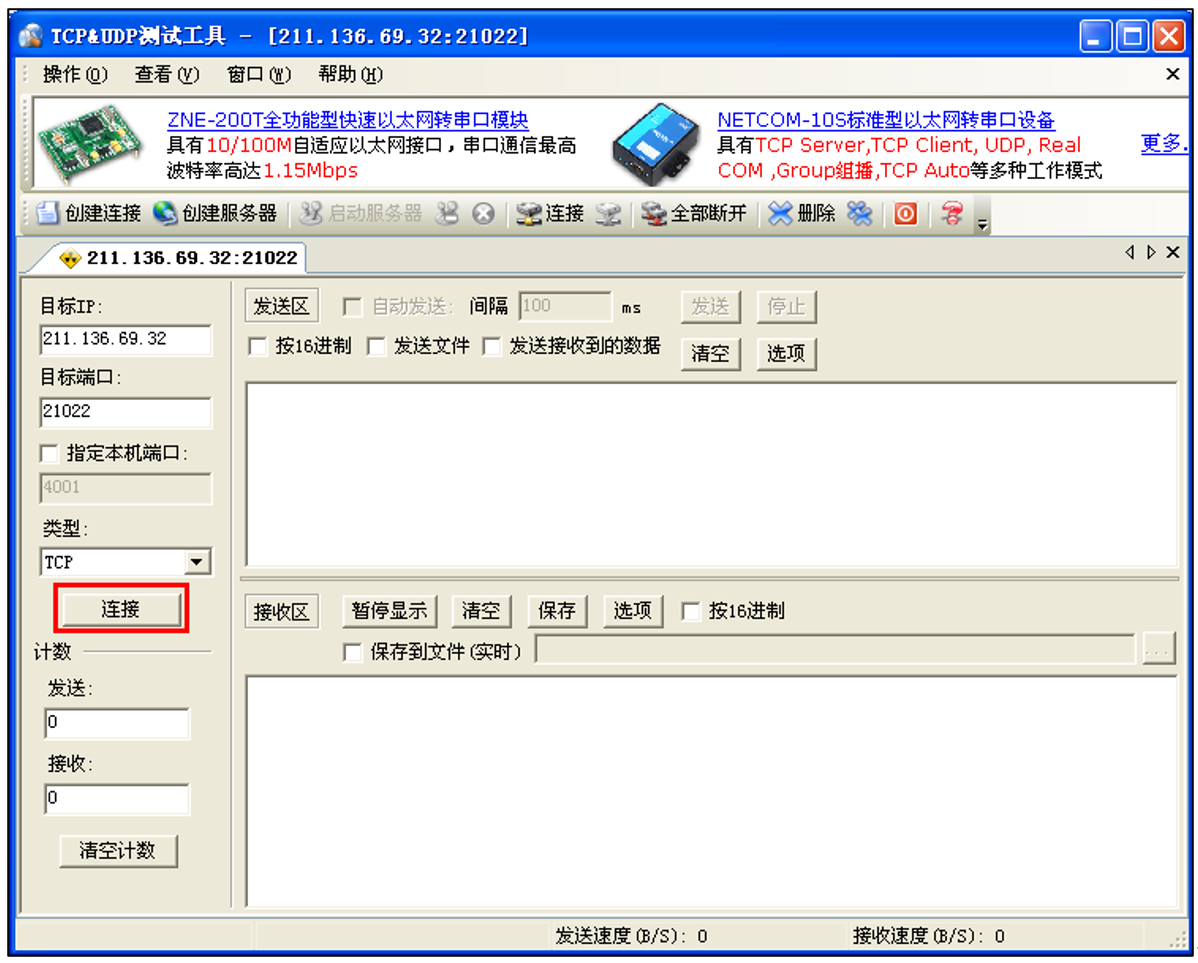

第三步：在新创建的连接中单击连接按钮，如图5-30所示。

图 5-30 TCP SERVER演示2

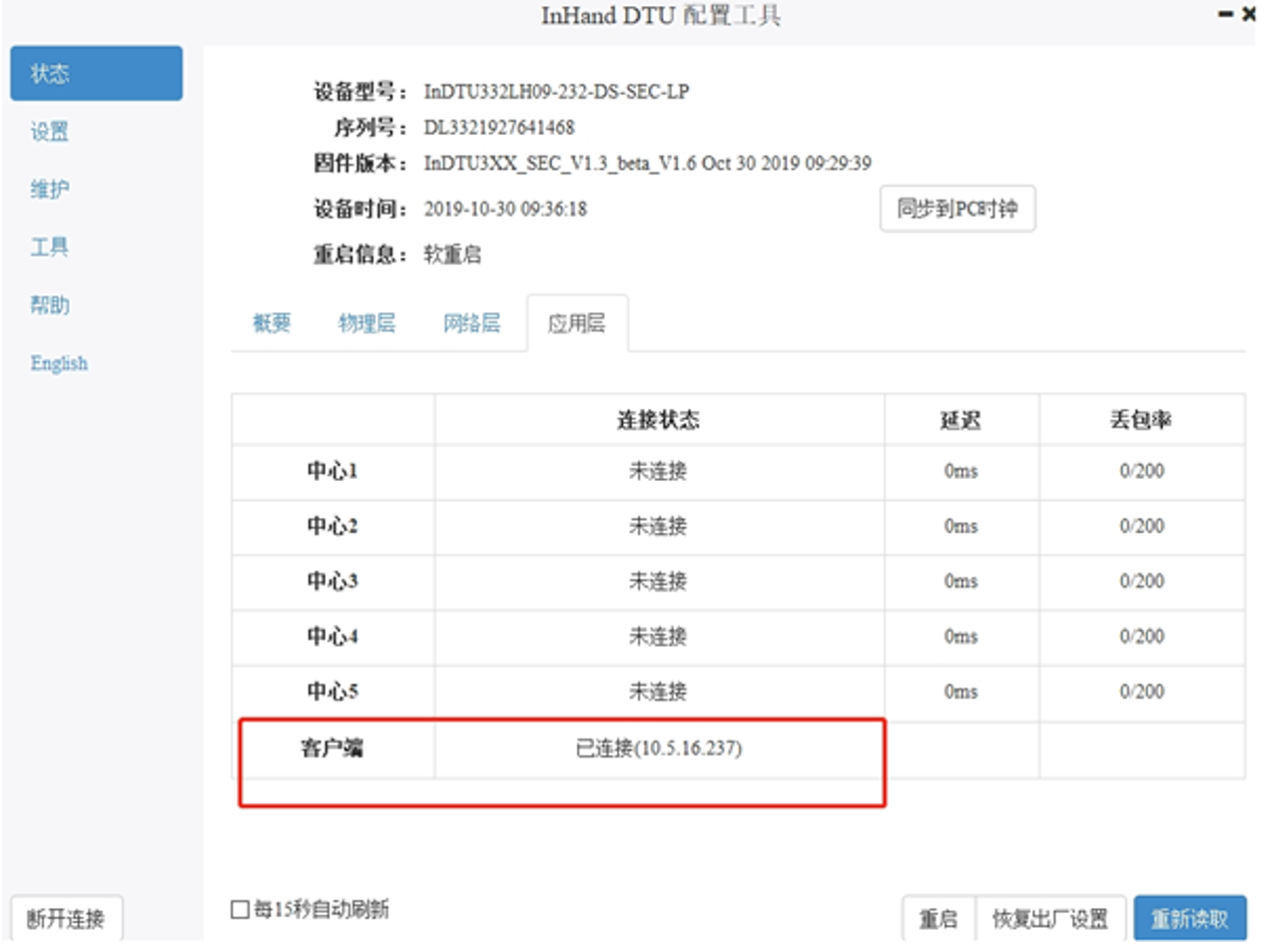

第四步：InDTU3XX_STD_V1.5.4及其以上版本，当DTU作为TCP Server时，如果有客户端链接成功，可通过配置工具查看客户端IP以及链接状态。

第五步：当客户端PC和DTU连接上后，在“TCP＆UDP测试工具”页面右侧设置好自动发送间隔，在发送区输入发送内容，点选“自动发送”则客户端即开始向DTU发送发送区的数据，如图5-31所示。

图 5-31 TCP SERVER演示3

第六步：用串口线把DTU的串口2与PC相连，在PC上用串口工具(例如：SSCOM5.12)即可查看收到客户端发送的内容。如图5-32所示。

图 5-32 TCP SERVER演示4

5.5 南网协议

       第一步：登录InDTU配置工具，参考5.1设备联网配置

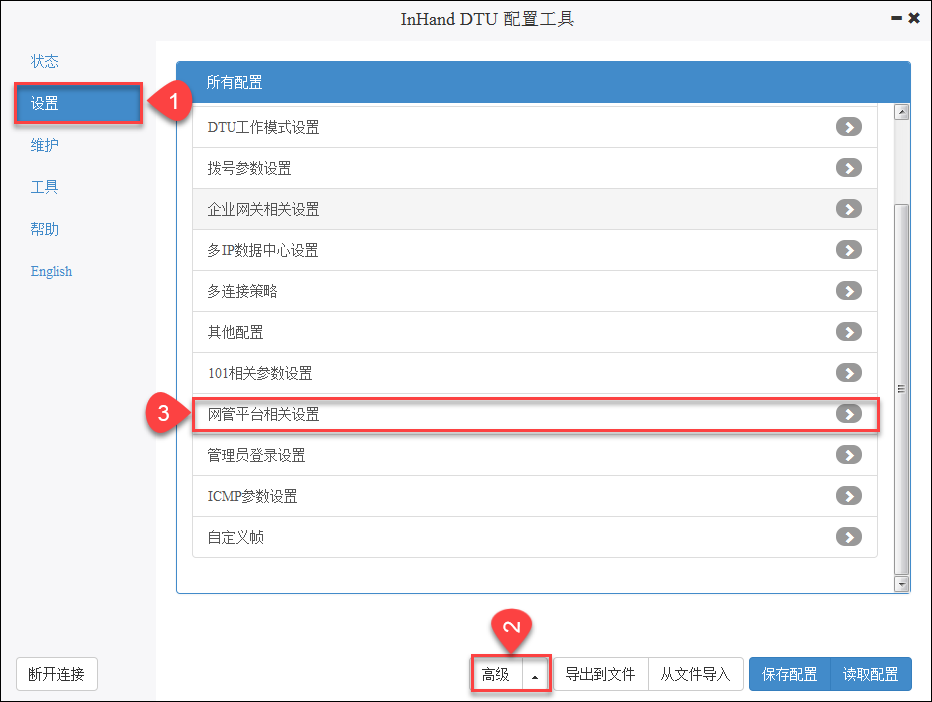

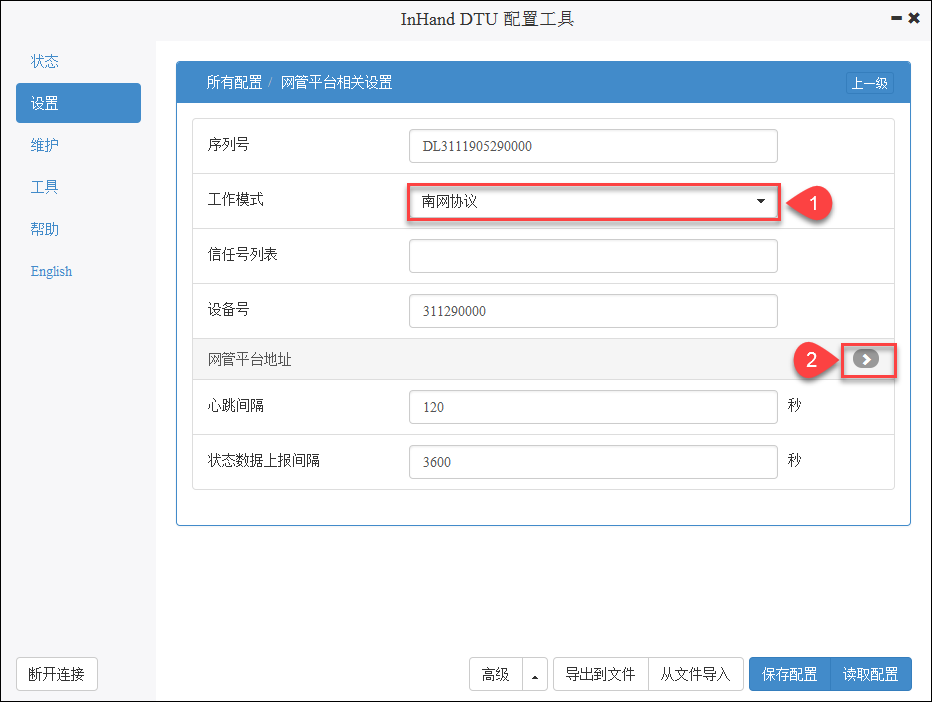

       第二步：点击设置>>选择高级>>网管平台相关设置。

       第三步：选择南网协议，进入网管平台地址设置。

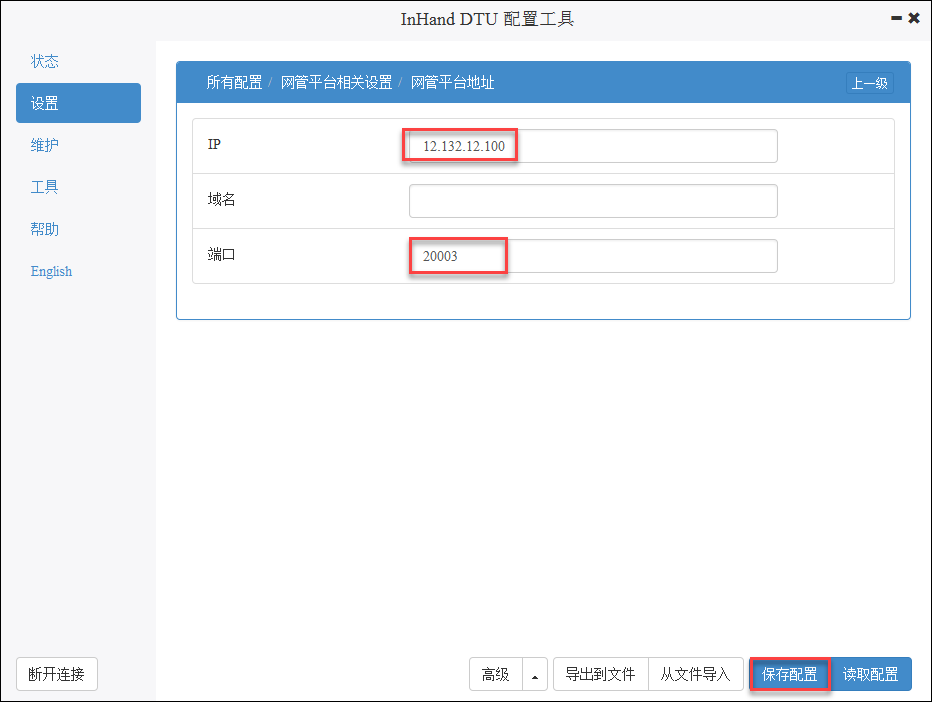

       第四步：填入南网的IP和端口号，点击保存配置。

如果使用域名，则IP填0.0.0.0。

1. 5.6 南网协议


2. 5.6.1 参数配置


第一步：参见章节5.1 设备联网最基本配置。

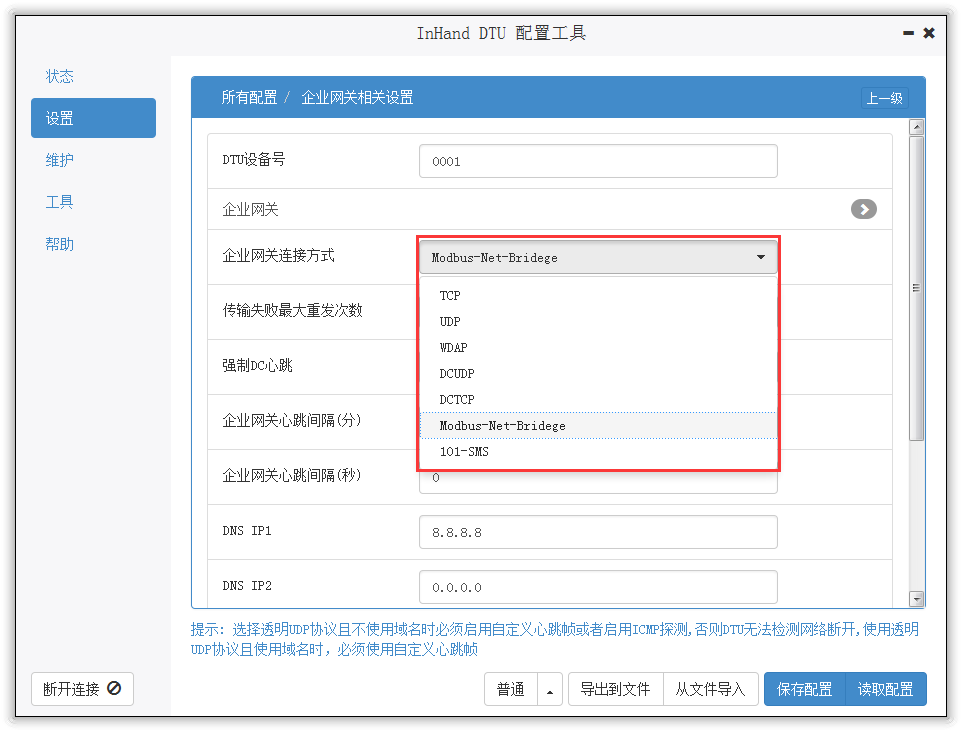

第二步：打开“企业网关相关设置>”菜单，选择“企业网关连接方式”的Modbus-Net-Bridge链接方式，如图5-33所示。

图 5-33 Modbus-Net-Bridge配置1

第三步：打开“ICMP参数设置”菜单，分别设置ICMP三项参数（红色方框位置为设置好的一个例子，其中ICMP探测主机的IP地址必须是24小时随时可以Ping的），如图5-34所示。

图 5-34 Modbus-Net-Bridge配置2

第四步：打开“GPRS拨号参数设置->SIM卡设备”菜单，设置“网络接入点名称（APN）”为public-vpn.bj，如图5-35所示。

图 5-35 Modbus-Net-Bridge配置3

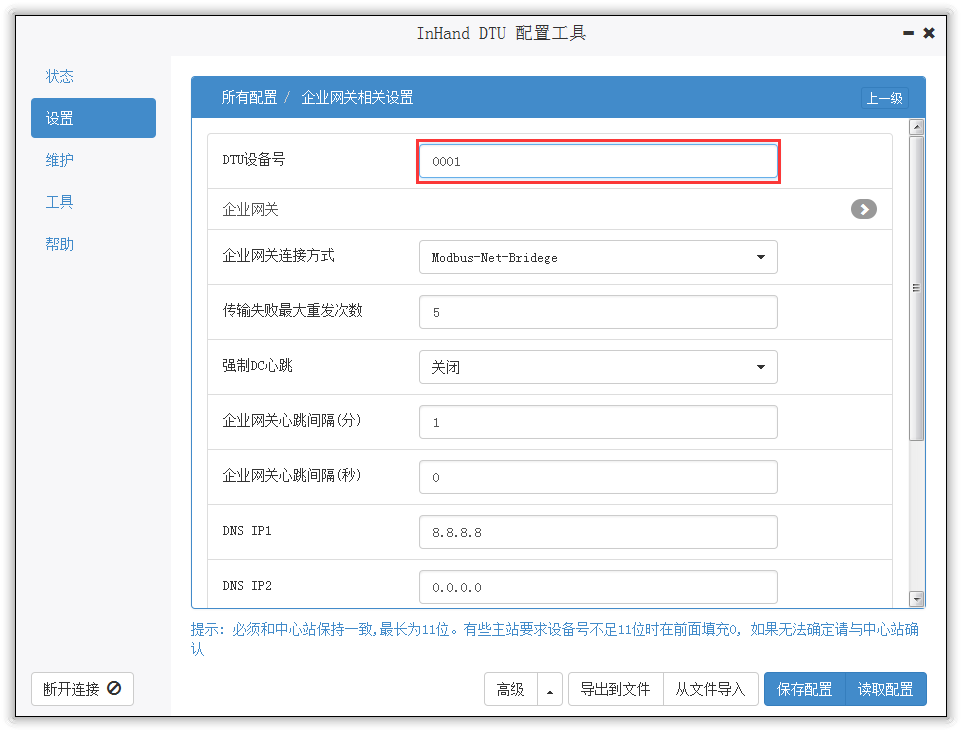

第五步：打开“企业网关相关设置”菜单，设置“DTU设备号”，设备号要小于10，如图5-36所示。

图 5-36 Modbus-Net-Bridge配置4

第六步：打开“其它配置（应用扩展配置）”菜单，在“是否为调试模式”处选择“否”即可，如图5-37所示。

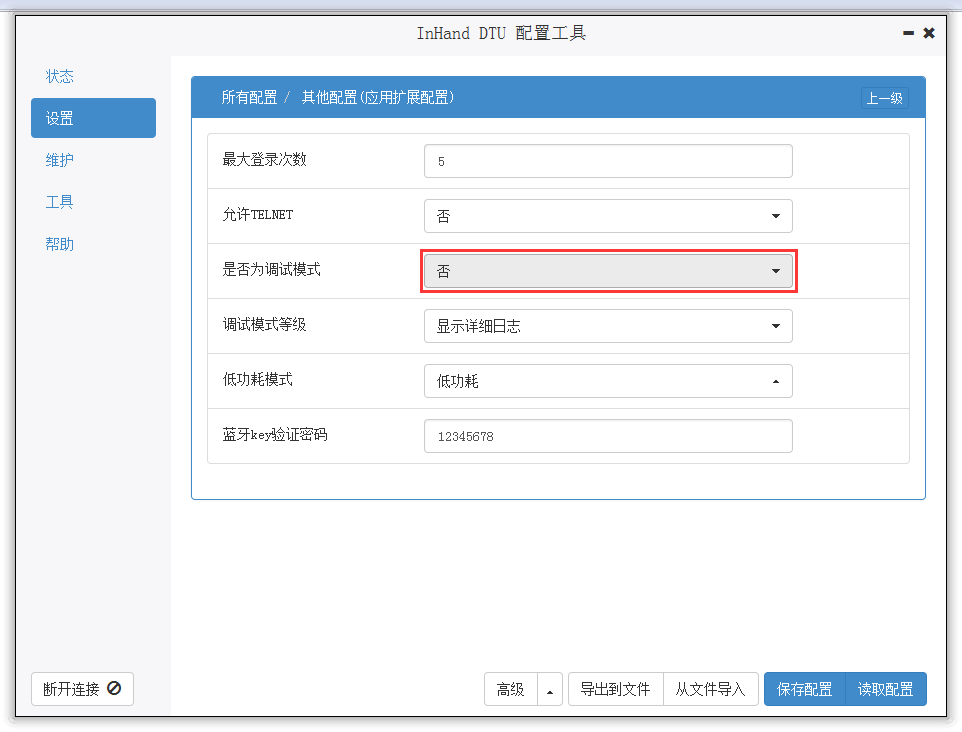

图 5-37 Modbus-Net-Bridge配置5

第七步：设置好参数后，单击保存配置，重启设备即可生效。

2.   演示举例

第一步：按照章节5.5.1参数配置设置好设备参数。

第二步：在配置工具里读取设备日志，查看DTU获得的“Local IP”，如图5-38所示。

图 5-38 Modbus-Net-Bridge演示1

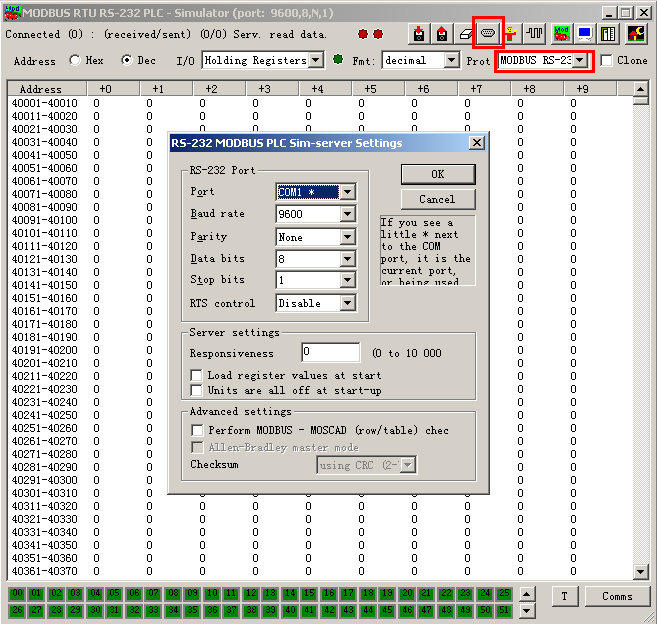

第三步：打开mod_RSsim.exe工具，设置正确的串口、串口波特率、串口数据位、串口停止位和串口校验位，如图5-39所示。

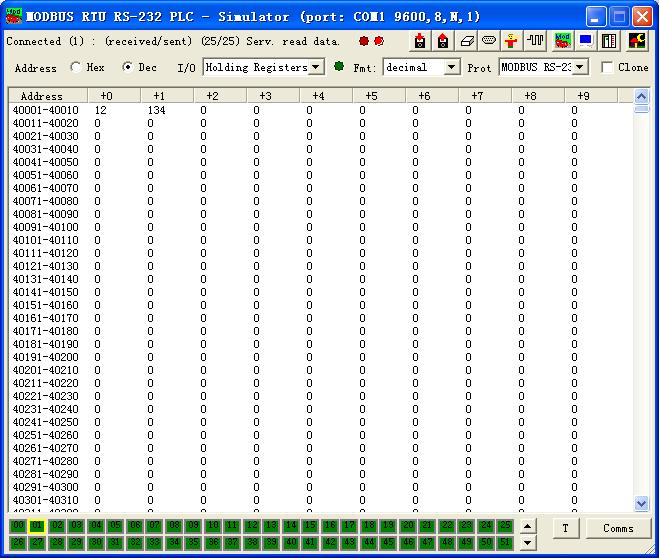

图 5-39 Modbus-Net-Bridge演示2

当设置好后，就开始发送数据，如图5-40所示。

图 5-40 Modbus-Net-Bridge演示3

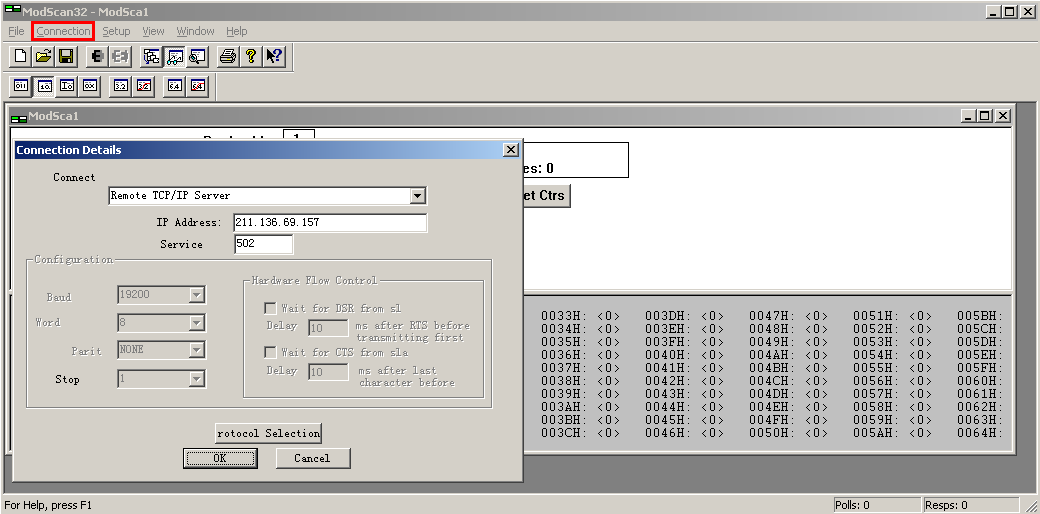

第四步：打开ModScan32.exe工具，单击“Connection>>Connect”，在弹出的新对话框中“IP Address”设置为DTU的 Local IP，“Service”设置为502，如图5-41所示。

图 5-41 Modbus-Net-Bridge演示4

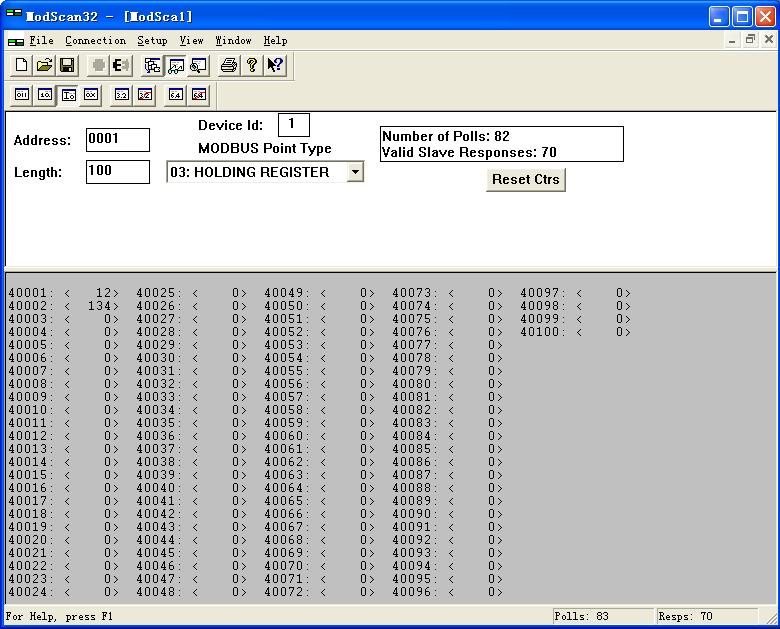

设置好后ModScan32.exe开始接收数据，如图5-42所示。

图 5-42 Modbus-Net-Bridge演示5

5.7 101探测

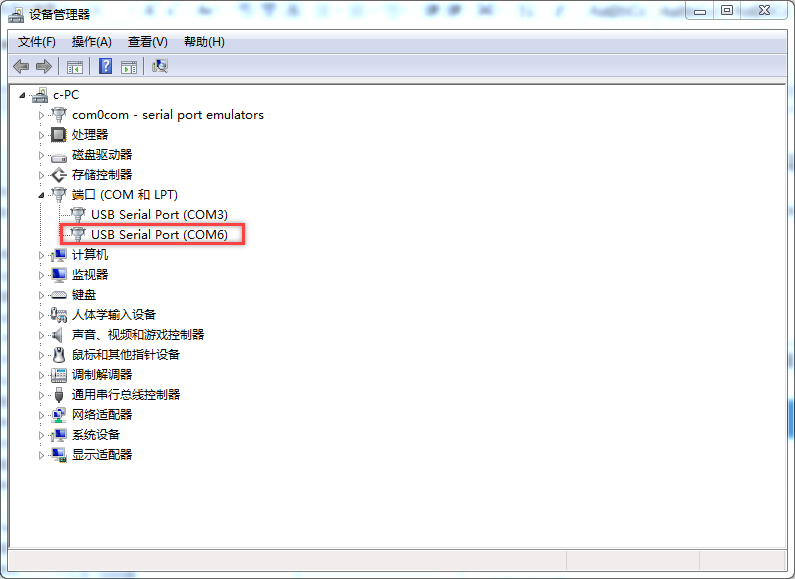

第一步：PC连接InDTU的串口1，DTU插入SIM卡，并点击开始>>搜索设备管理>>查看串口1的COM号。

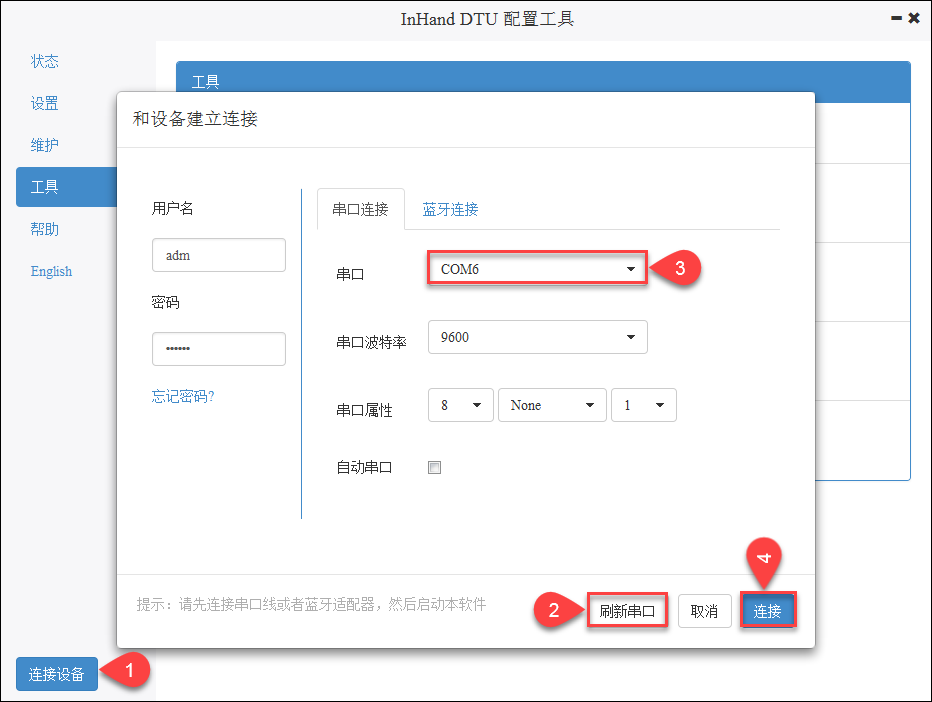

第二步：使配置工具连接串口1，点击连接设备>>刷新串口>>选择刚查看到的串口号，其它选项设置如下图，配好后点击连接。

第三步：断开连接。

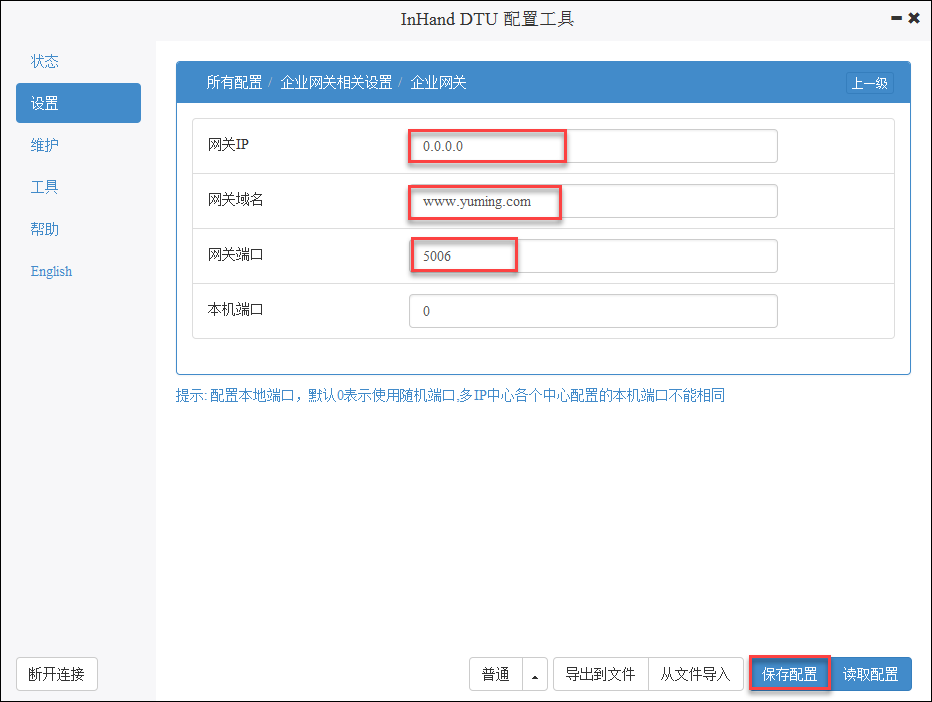

第四步：点击设置>>所有配置>>企业相关设置>>企业网关，填入被探测主机的网关IP和端口号，点击保存配置。

如果使用网关域名，则网关IP填0.0.0.0。

第五步：配置完企业网关后重启设备。

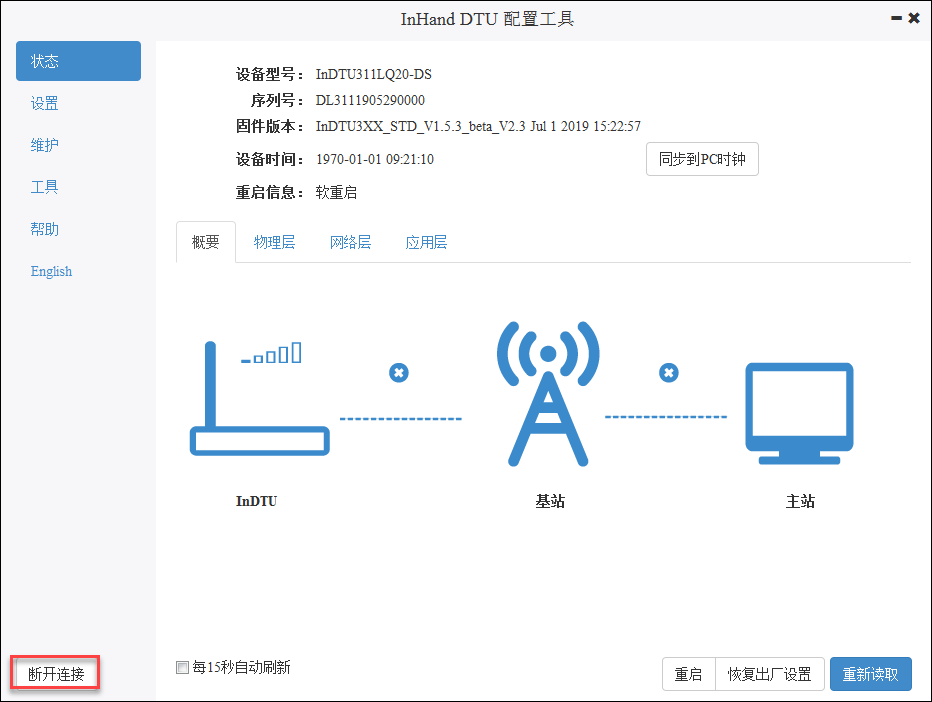

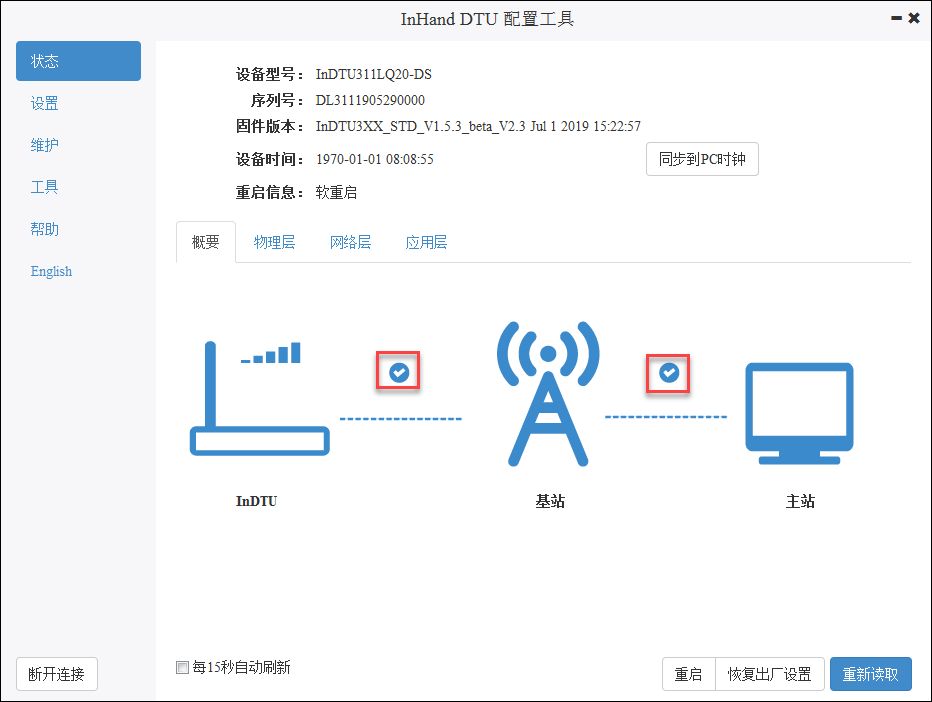

第六步：再次连接设备，并点击读取配置，在状态栏看到InDTU、基站、主站联通。

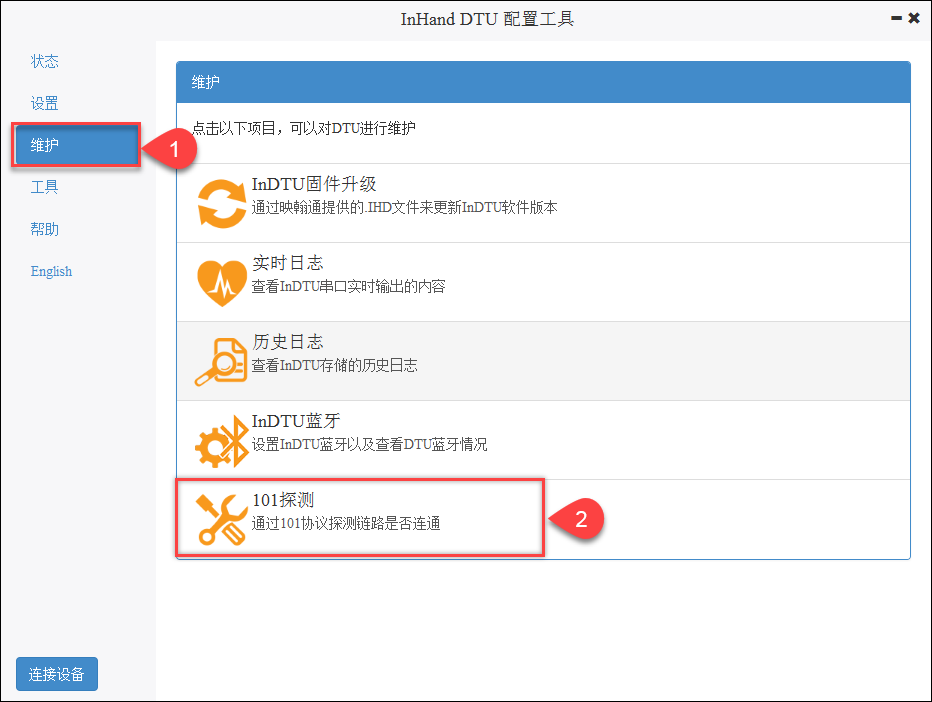

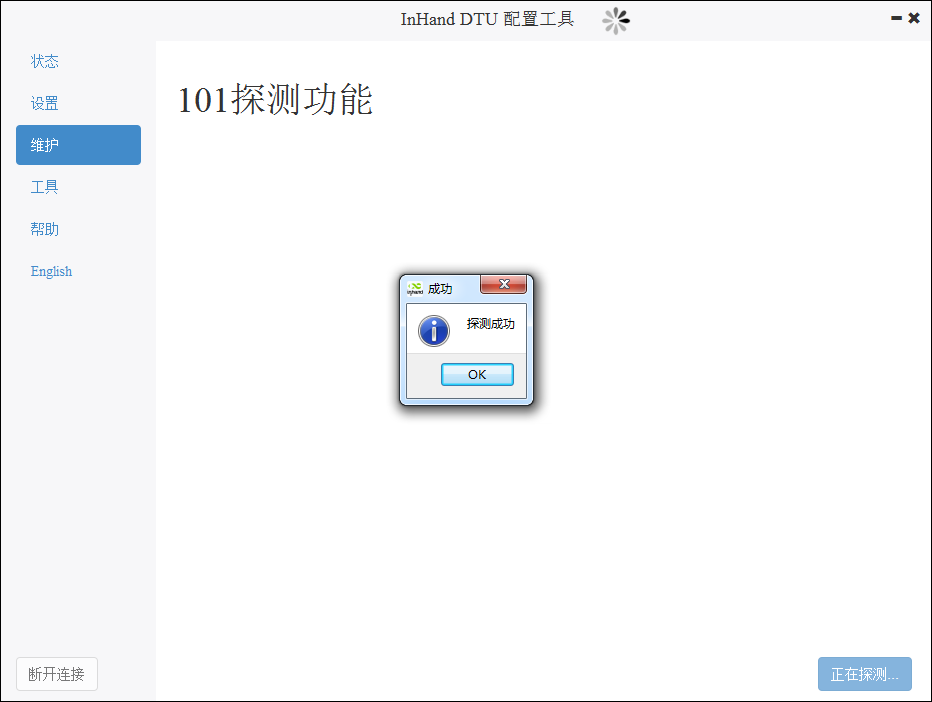

第七步：点击维护>>101探测>>开始探测，探测完成后提示成功。

1. 5.8 101转104配置


2. 5.8.1 DTU参数配置

第一步：参见章节5.1设备联网配置。

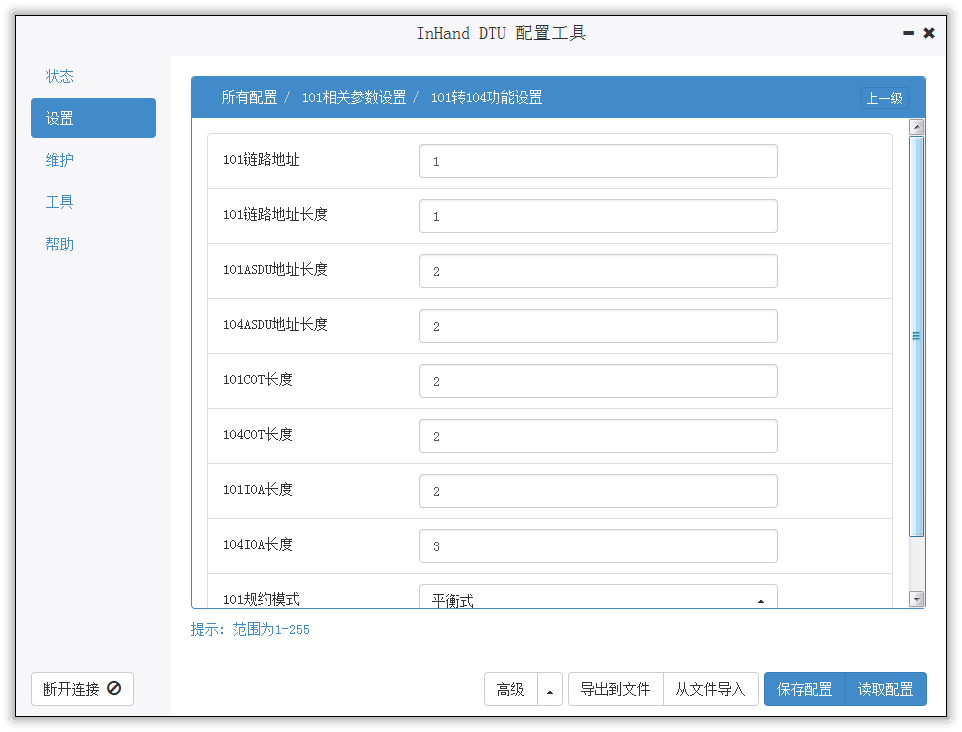

第二步：打开“101相关参数设置>>101转104功能设置”菜单，分别设置其包含的参数，一般采用默认参数即可，如图5-43所示。图中参数为设置好的一个例子。

图 5-43 101转104配置1

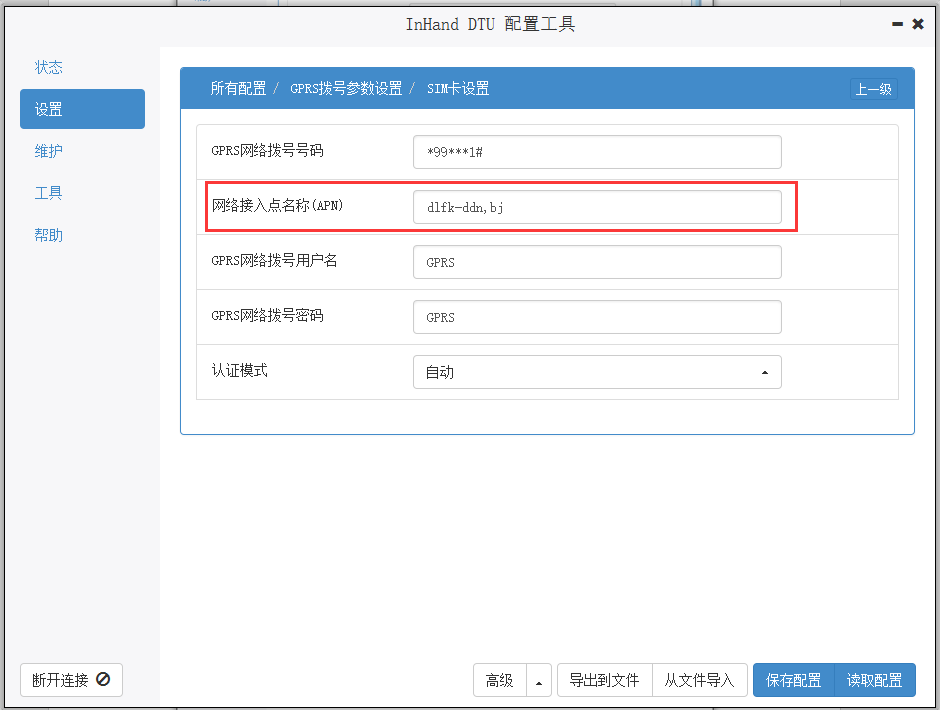

第三步：打开“GPRS拨号参数设置->SIM设置”菜单，配置“网络接入点名称（APN）”参数，如图5-44所示。下图是以专网环境北京的APN为例说明，具体请以当地为准。

图 5-44 101转104配置2

第四步：设置好参数后，单击保存配置，重启设备即可生效。

5.8.2 101从站的配置：DTU做101的主站

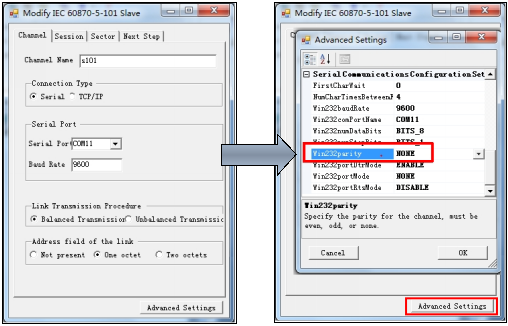

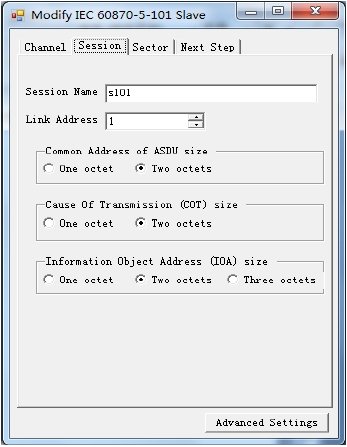

1）InDTU做101的主站，通过串口与101从站通讯，所以101从站和101主站串口波特率、停止位、校验位、数据位两端必须保持一致；DTU的“101相关参数设置>>101转104功能设置>>101规约模式:“平衡式”，也必须与101从站保持一致；DTU的“101相关参数设置>>101转104功能设置>>101链路地址长度: 1”，必须与101从站保持一致。如图5-45所示。

图 5-45 101从站的配置1

2）Link address与DTU中“101相关参数设置>>101转104功能设置>>101链路地址”一致；DTU的“101相关参数设置>>101转104功能设置>>101ASDU地址长度: 2// 101COT长度: 2// 101IOA长度:2”，必须与101从站保持一致。如图5-46所示。

图 5-46 101从站的配置2

3）DTU的“101相关参数设置>>其它相关设置>>101公共规约地址”与101从站中ASDU address一致，如图5-47所示。

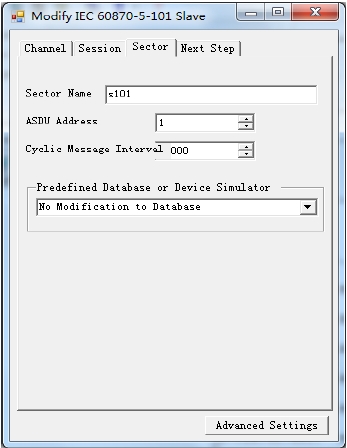

图 5-47 101从站的配置3

4）连接成功的日志，如图5-48所示。

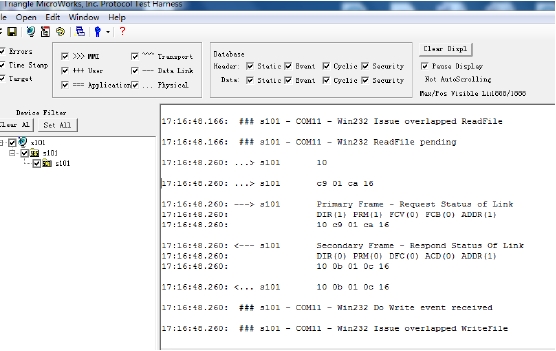

图 5-48配置成功日志显示

5.8.3 104主站的配置：DTU做104的从站

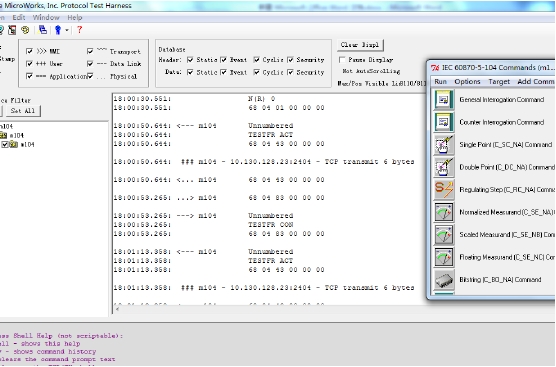

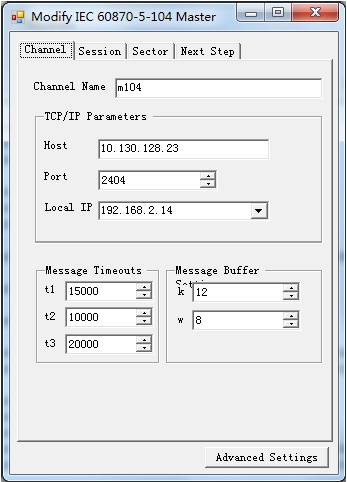

1）Host是DTU获得的专网IP，port固定是2404，local IP是运行104软件的PC的IP，如图5-49所示。

图 5-49 104主站的配置1

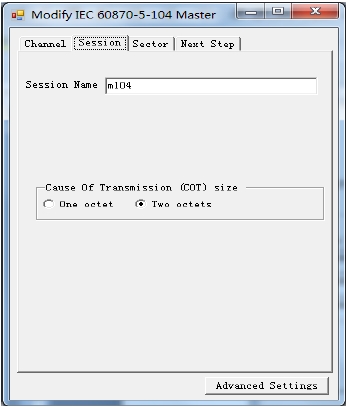

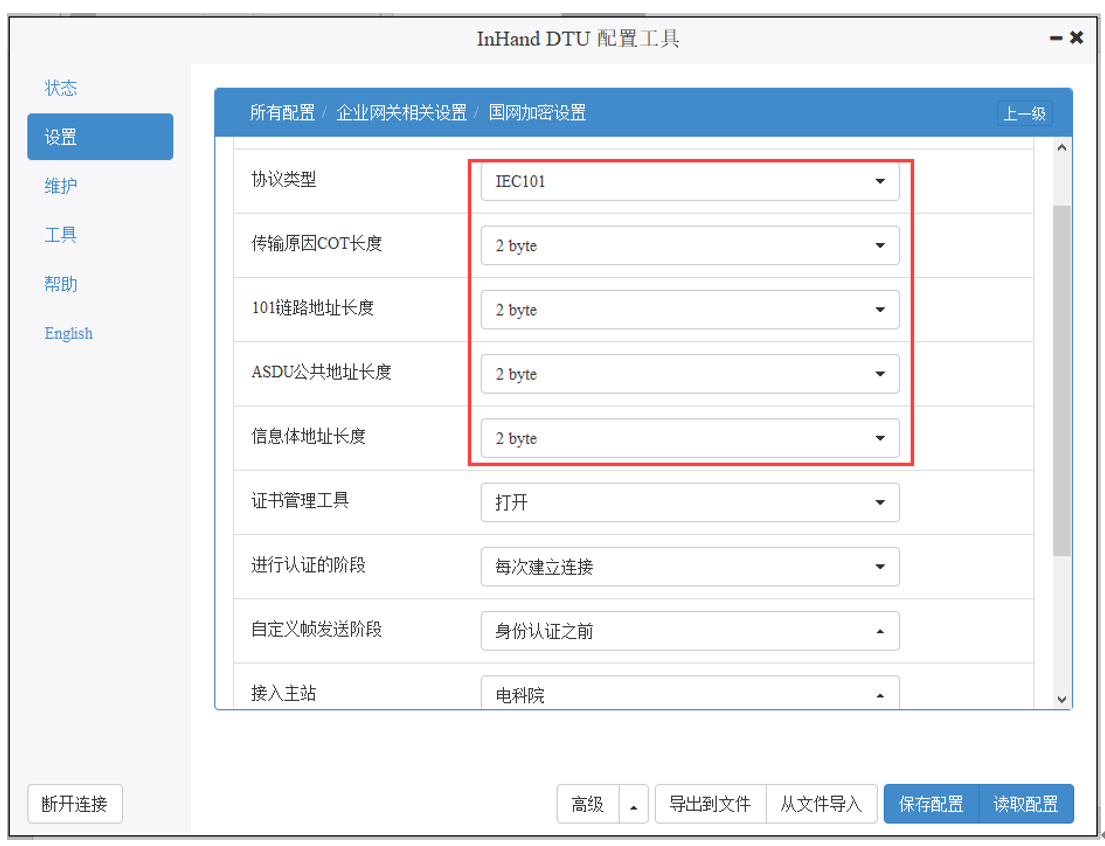

2）DTU的“101相关参数设置>>101转104功能设置>>104COT长度: 2”，与104主站保持一致，如图5-50所示。

图 5-50 104主站的配置2

3）ASDU Address必须与101从站保持一致（DTU的“101相关参数设置>>其它相关设置>>101公共规约地址”与101从站中ASDU address一致），如图5-51所示。

图 5-51 104主站的配置3

4）连接成功的日志，如图5-52所示。

图 5-52 配置成功日志显示

5.9 串口2输出日志配置方法

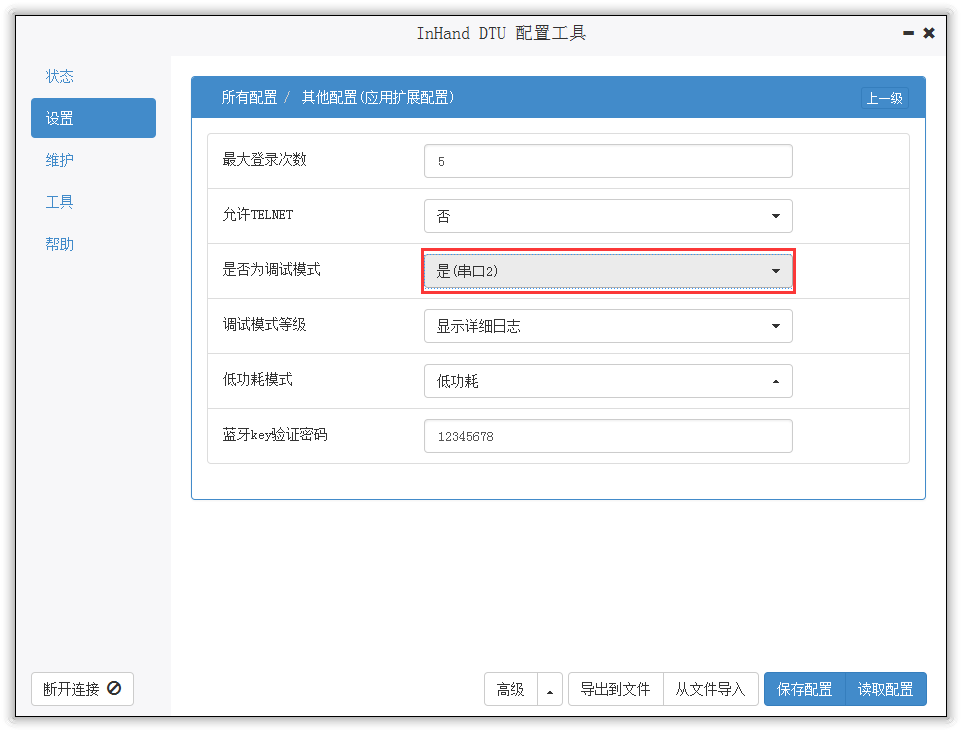

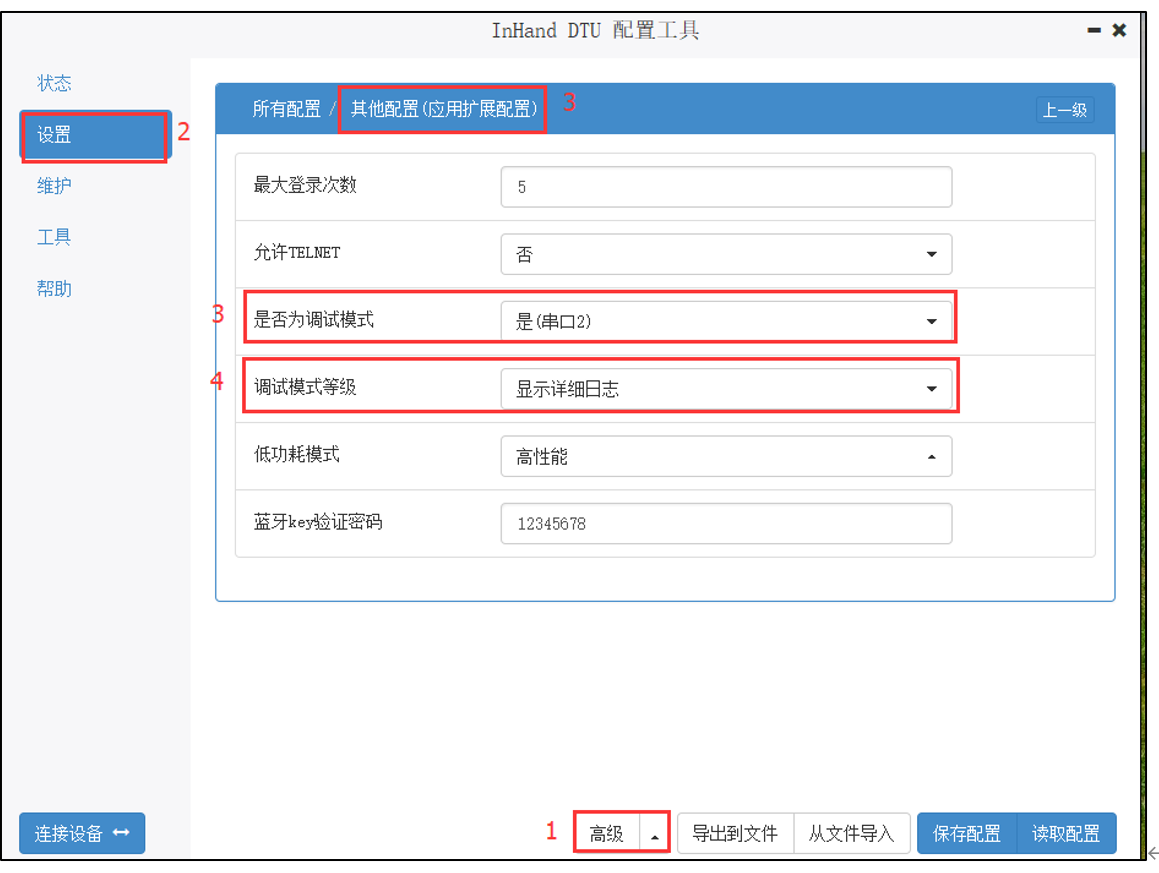

第一步：打开“其它配置(应用扩展配置)”，在“是否为调试模式”处选择“是（设备串口2）”即可，如图5-53所示。

图 5-53 打开调试模式

第二步：打开“其他配置（应用扩展配置）”，在“调试模式等级”处根据需求选择“显示详细日志/中文简洁日志/英文简洁日志/显示调试日志”四者之一，如图5-54所示。

图 5-54 选择调试模式等级

第三步：设置好参数后，单击保存配置，重启设备即可生效。

5.10 导入/导出配置

导出到文件，将当前DTU配置以（*.ini）的文件格式导出保存。

从文件导入，导入（*.ini）配置文件应用到当前连接的DTU。

第一步：登录配置工具。

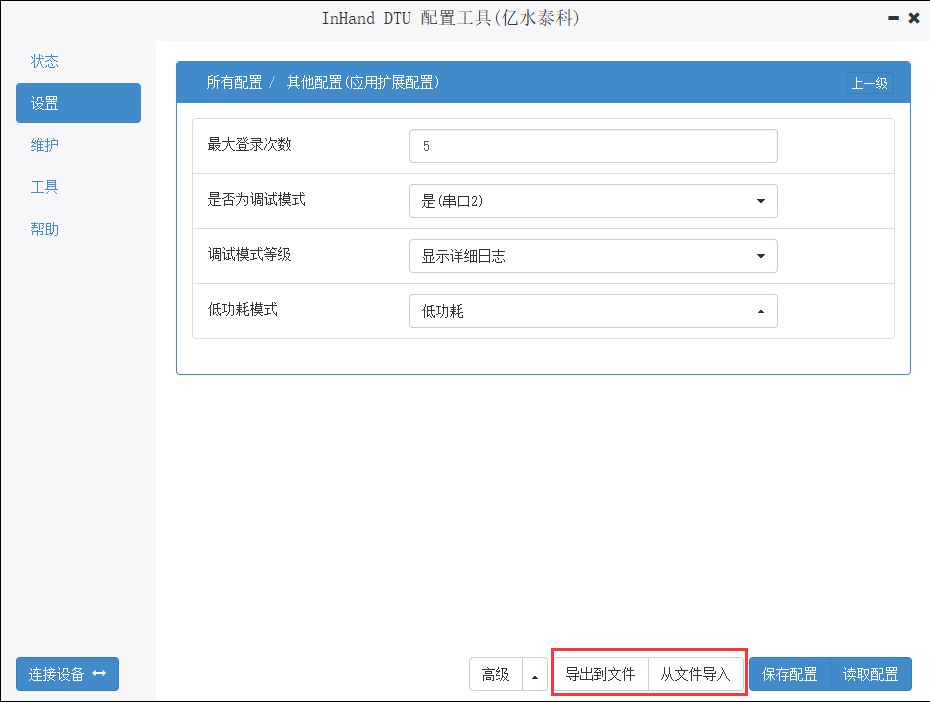

第二步：单击“导出到文件”或“从文件导入”按钮，进行配置文件的导出或导入，如图所示5-55所示。

图 5-55 导入/导出配置

导入配置文件后，需单击保存配置，重启设备后参数才生效！

在这里用户可以自定义与中心端的登陆、心跳和退出的帧类型和帧内容。自定义帧的登陆包括登陆和登陆应答帧；自定义帧的心跳包括心跳和心跳应答；自定义帧的退出包括退出和退出应答。

帧类型有三种：ASCLL、HEX和DC。选择HEX帧类型，空格占用字节数；选择ASCLL帧类型，空格不占用字节数；帧内容最长为32字节。

选择DC帧类型，对应帧内容不需配置。

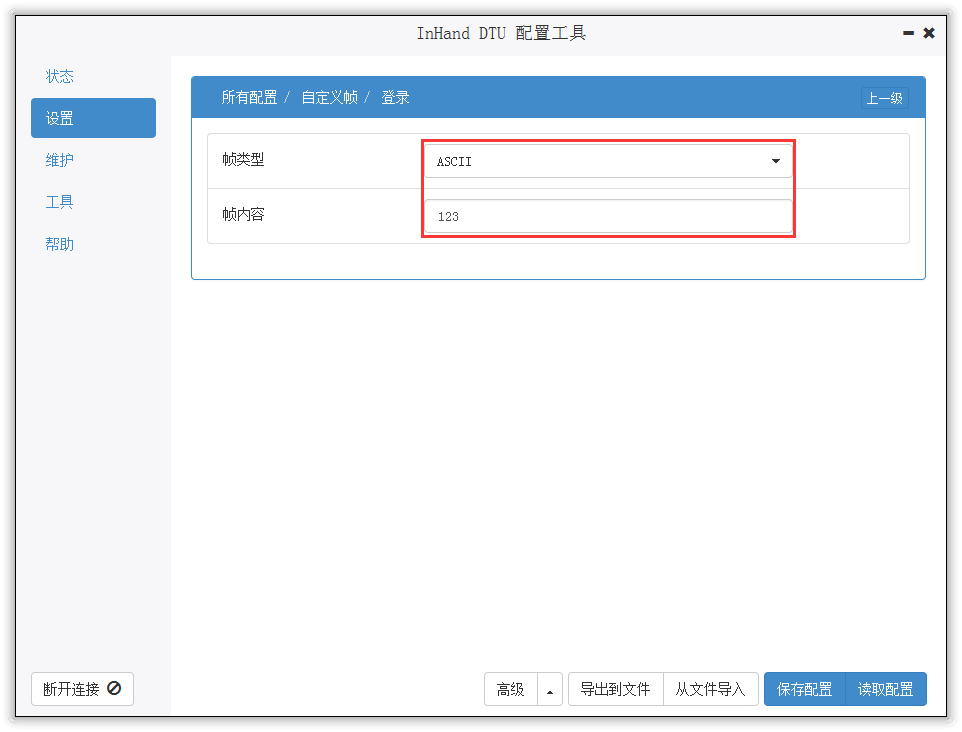

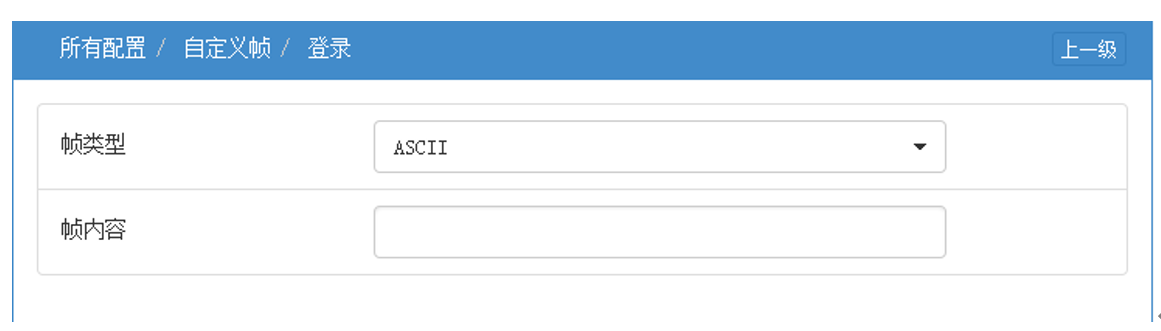

对设备进行基本联网配置，参见章节5.1设备联网配置。在DTU 配置工具页面中，打开“自定义帧”，选择要定义帧的帧类型并定义帧内容，如图5-56所示。

图 5-56 自定义帧配置

5.12 双卡切换功能举例

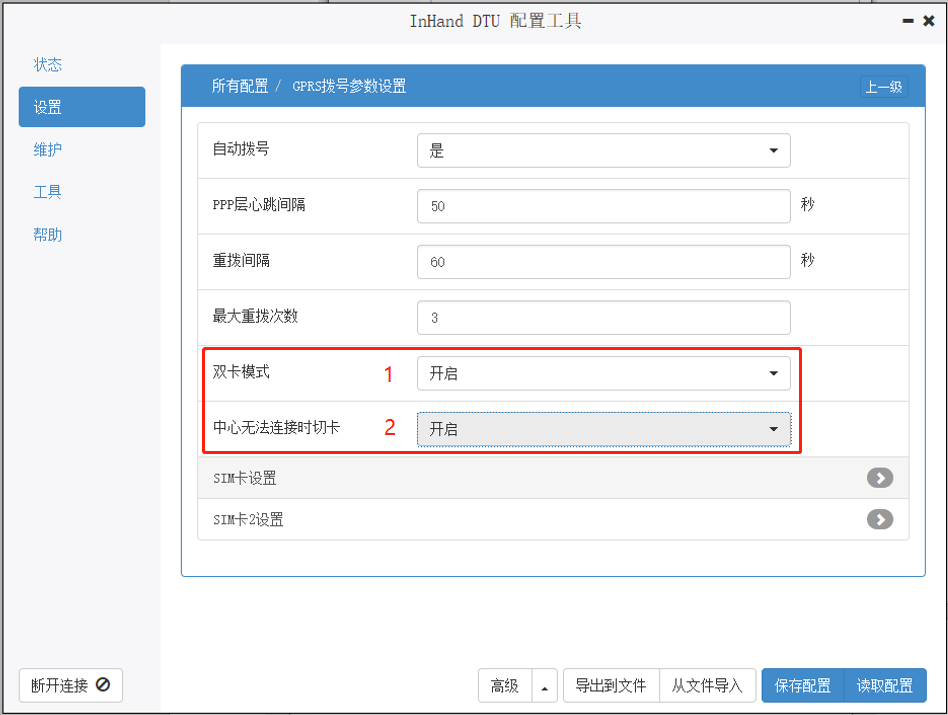

第一步：点击“所有配置>>GPRS拨号参数设置”，将“双卡模式”和“中心无法连接时切卡”的状态修改为“开启”。如图5-57所示。

图 5-57 双卡切换配置1

第二步：点击“所有配置>>企业网关相关设置>>企业网关连接方式”，配置企业网关连接方式为TCP。如图5-58所示。

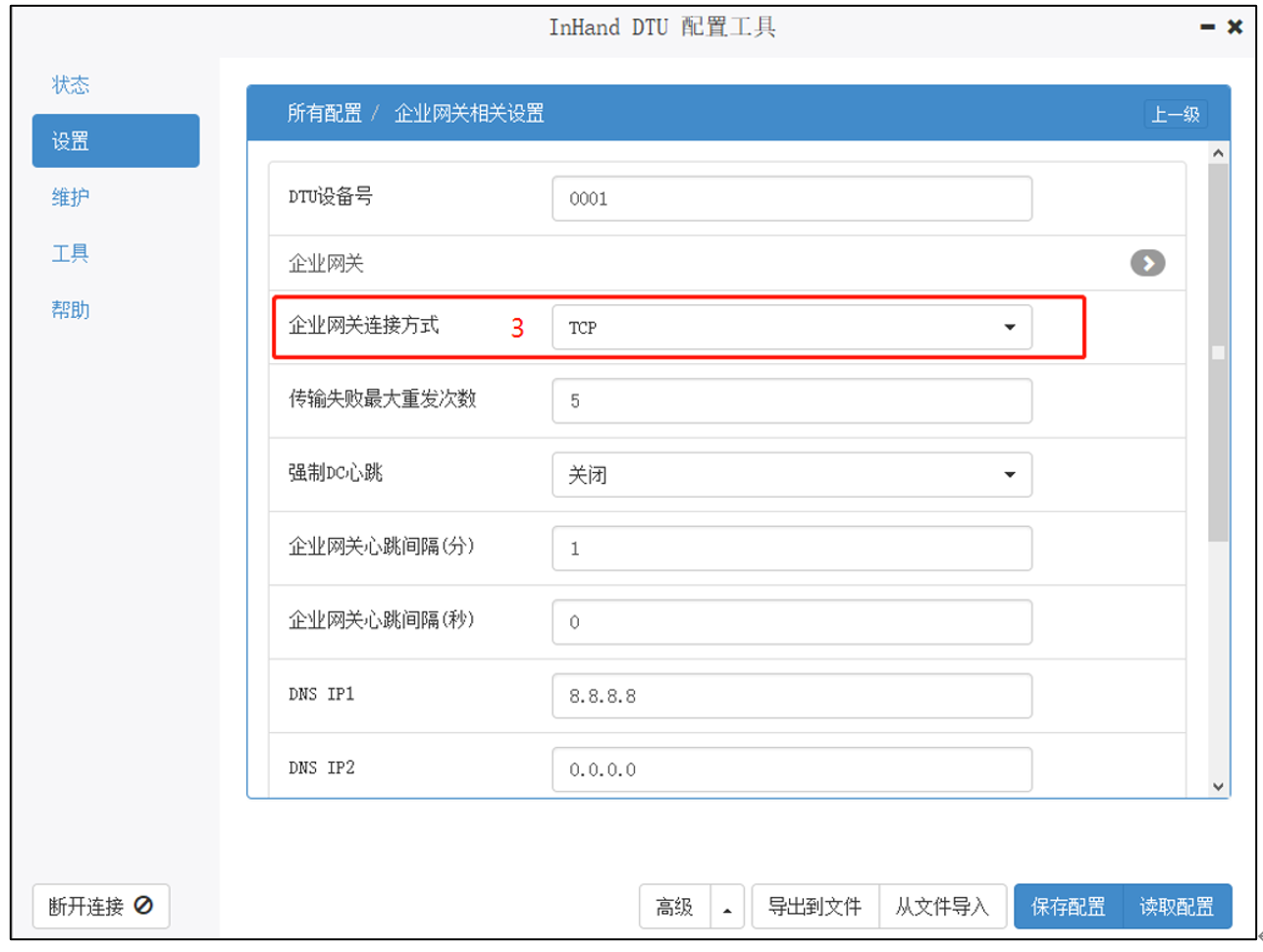

图 5-58 双卡切换配置2

“中心无法连接时切卡”的配置，仅在企业网关连接方式为TCP时生效！

第三步：“所有配置>>其他配置（应用扩展配置）>>最大登录次数”，根据需要设置最大登录次数。如图5-59所示。

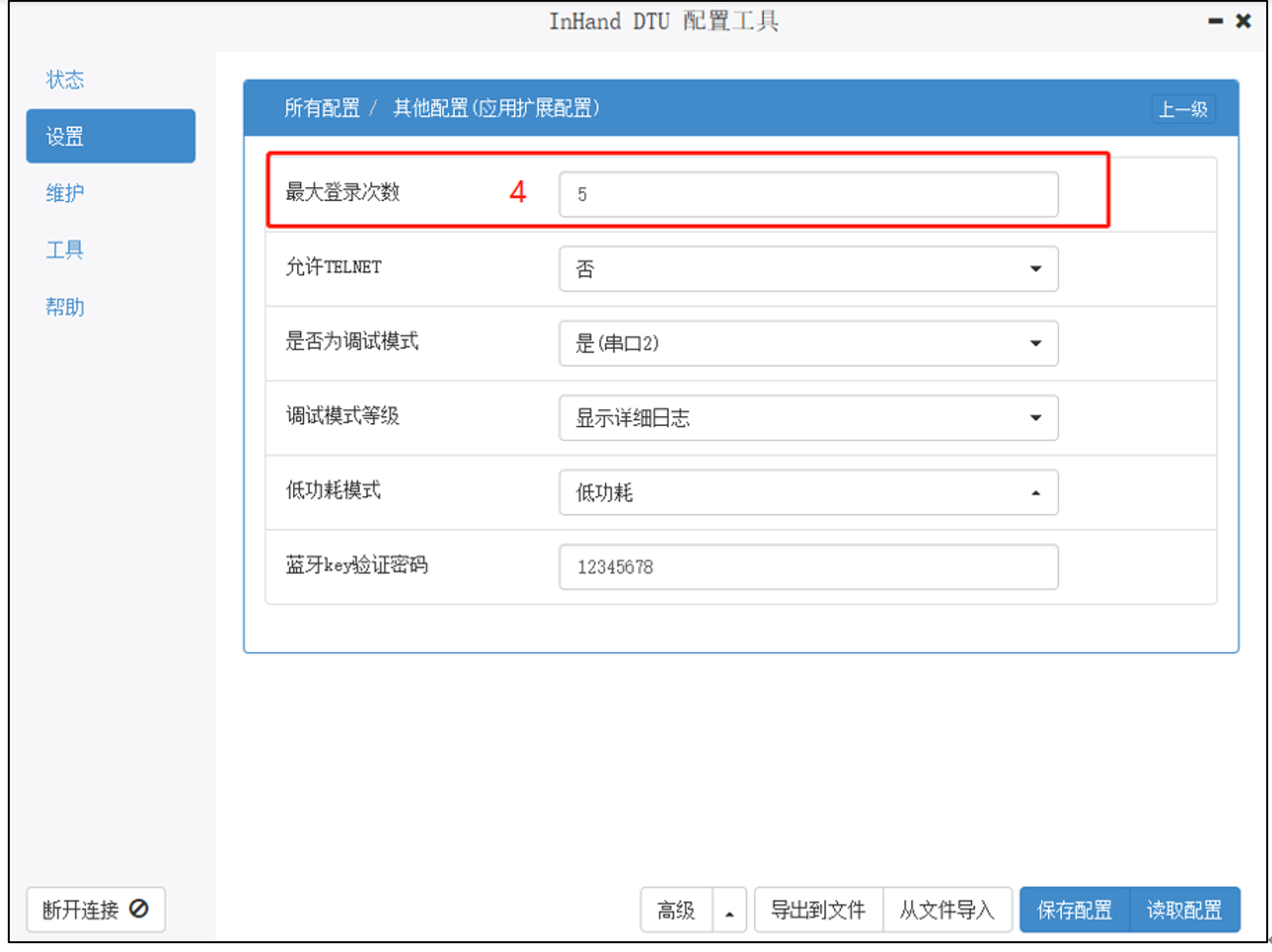

图 5-59 双卡切换配置3

举例：

（1）当前配置了1个中心，设置最大登录次数为3，当与中心建立连接失败次数达到6次后，将切卡重拨。

（2）当前配置了1个中心，默认最大登录次数为5，当与中心建立连接失败次数达到10次后，将切卡重拨。

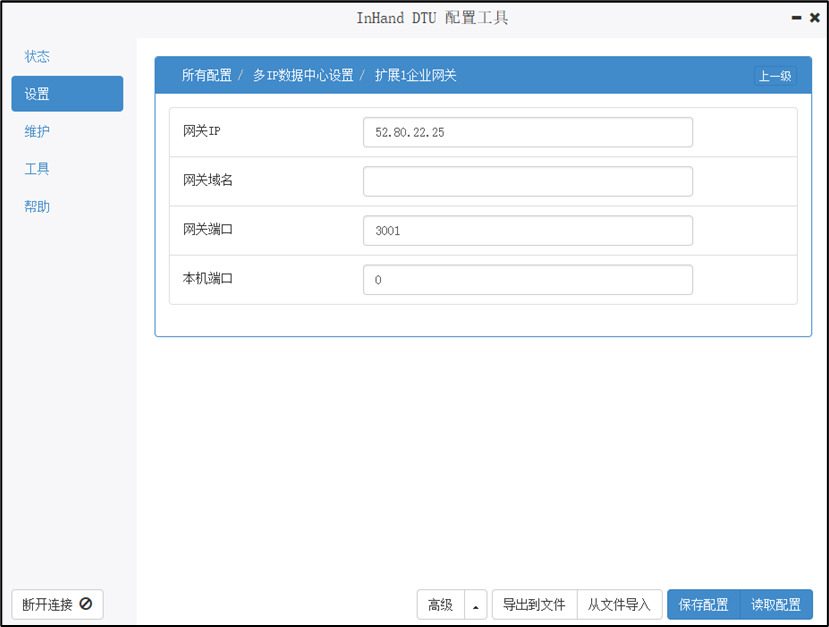

第四步：如果需要配置多个中心，点击“所有配置>>多IP中心设置>>扩展企业网关”进行配置。如图5-60所示。如果不需要配置多个中心，则跳过此步。

图 5-60 双卡切换配置4

举例：

（1）当前配置了1个中心，最大登录次数为5，当与中心建立连接失败次数达到10次后将切卡重拨。

（2）当前配置了2个中心，最大登录次数为5，当与中心建立连接失败次数达到20次后将切卡重拨。

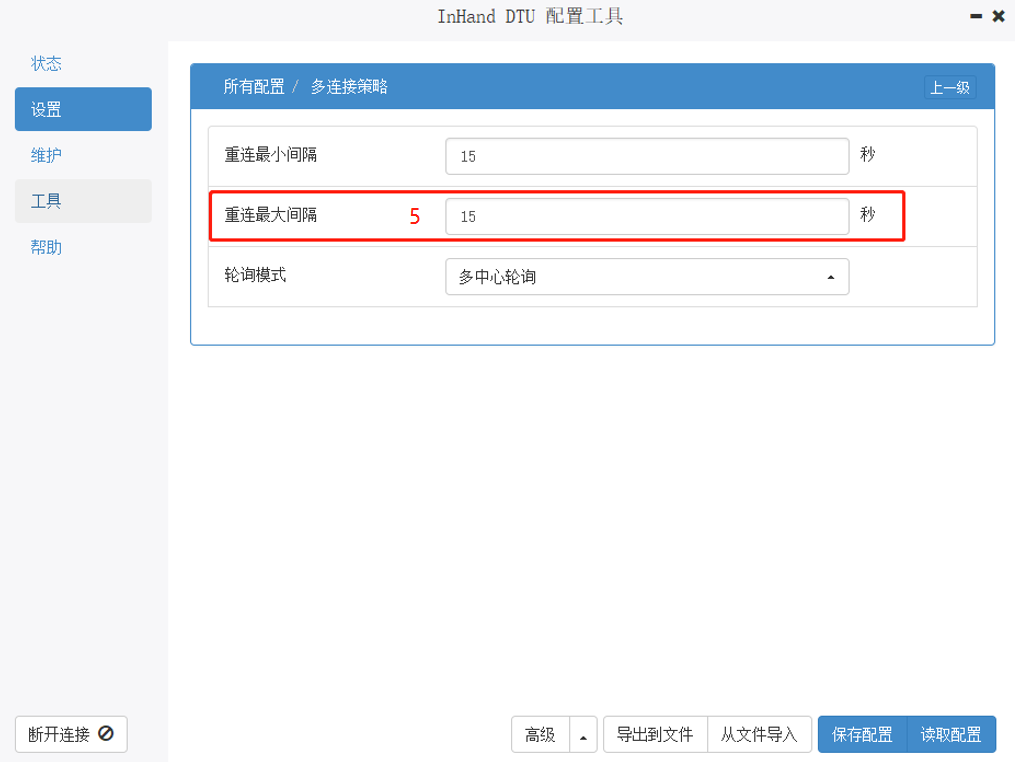

第五步：点击“所有配置>>多连接策略>>最大重连间隔”，默认值为15s，可根据需要进行修改。如图5-61所示。

图 5-61 双卡切换配置5

举例：

当配置为15S时，即设备未成功与中心建立连接时，会每隔15S尝试与中心建立连接。

设置好参数后，单击保存配置，重启设备新参数即可生效。

以下情况也会导致切卡： 1)ICMP探测丢包数超过设置的最大丢包数； 2)没有资费或者APN设置错误导致无数据服务； 3)PAP/CHAP认证失败(专网下可能会出现，公网下一般不会出现)； 4)SIM1卡槽SIM卡故障(如检测不到SIM卡)； 5)信号值过低(CSQ<8)，不足以承载数据通信； 6)无法注册网络； 7)无法附着网络； 8)数据业务拨号失败(ATD Error)。

在这里用户可以根据需求选择打开链路维持功能。链路维持功能的主要是为了规避运营商网优参数问题导致的网络阻塞问题。

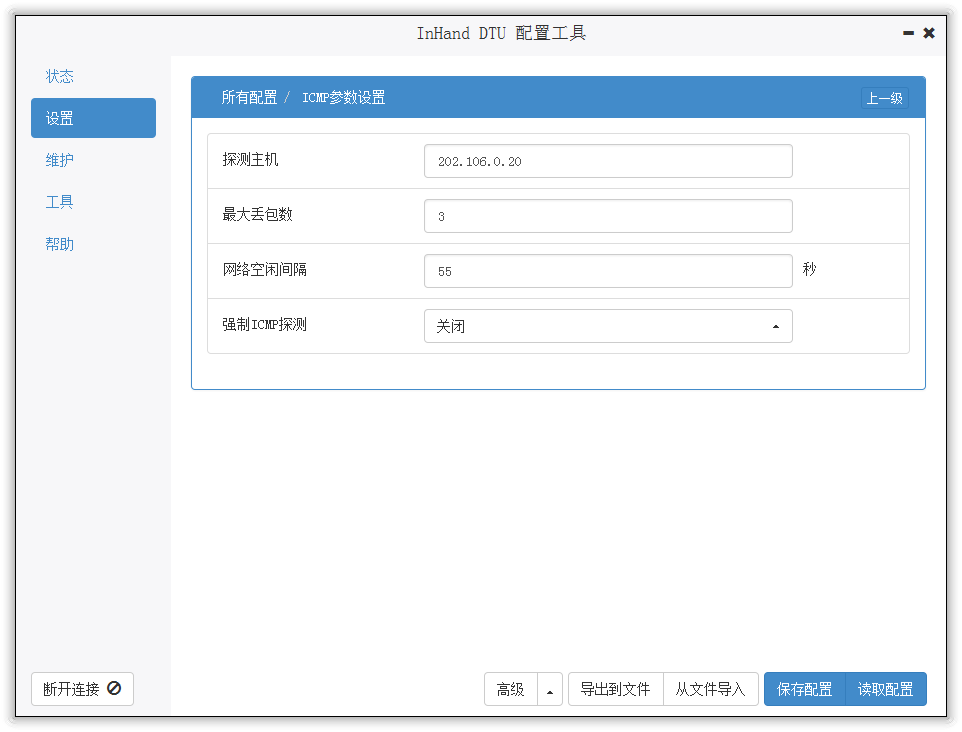

对设备进行基本联网配置，参见章节5.1设备联网配置。在DTU配置工具页面中，打开“ICMP参数设置”，选择“打开”链路维持功能，并且填写需要探测的主机IP地址，以及网络空闲间隔。如图5-62所示。

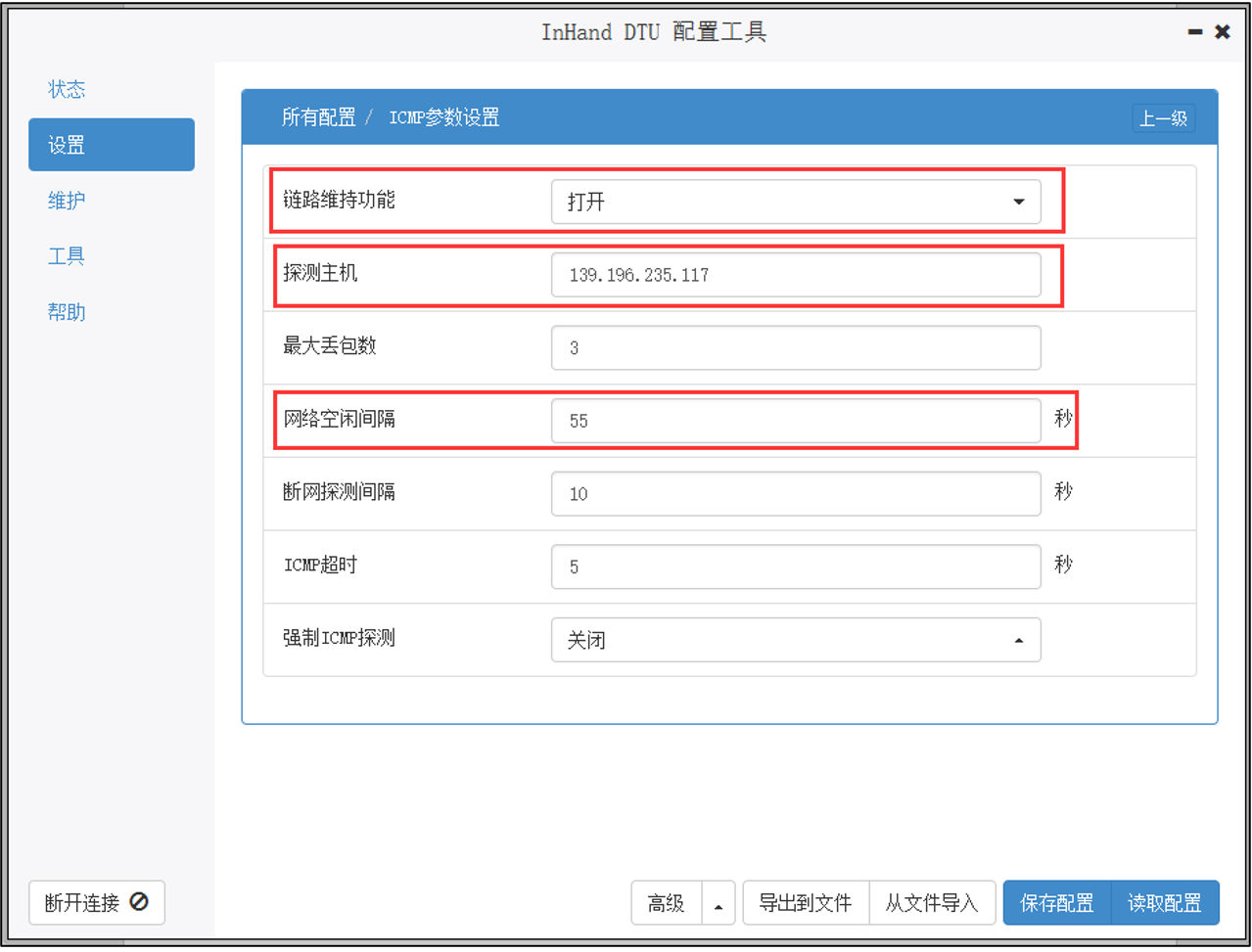

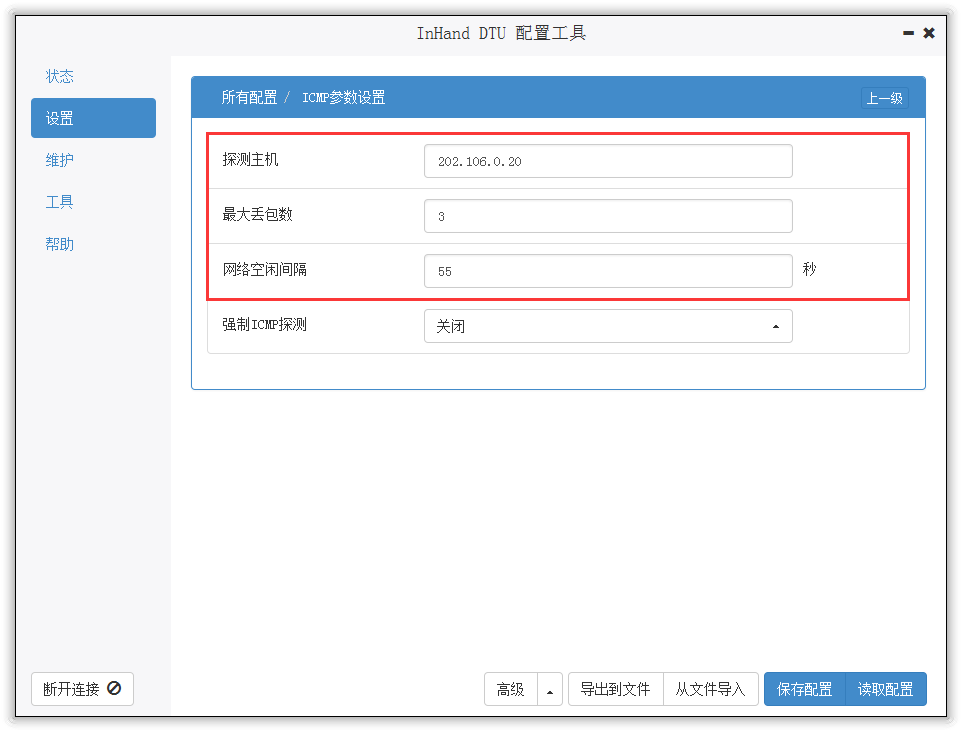

图 5-62 ICMP参数设置

打开链路维持功能之后，会每隔“网络空闲间隔”向探测主机发送一个字节的IP包。具体日志显示，如图5-63所示。

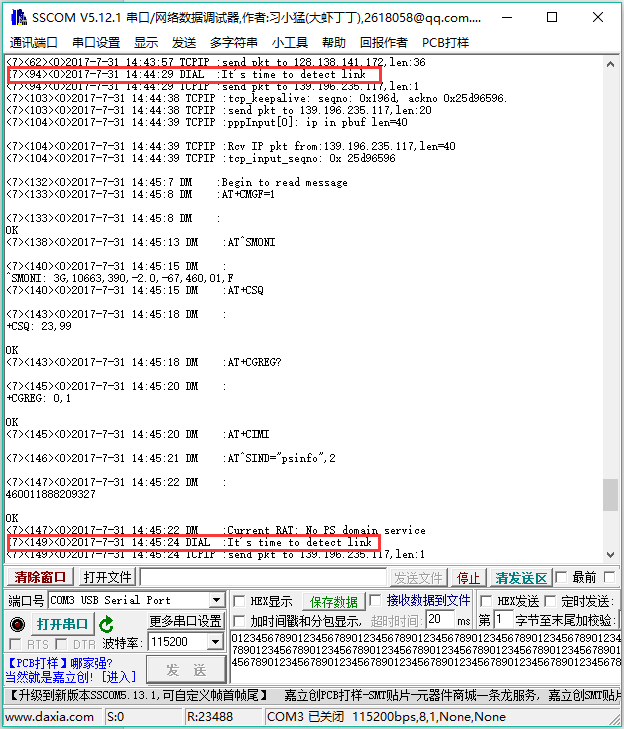

图 5-63 链路维持日志显示

5.14 长短信应用举例

标准中文短信，短信命令通过55 AA 55 AA命令发送，下发的短信命令帧中，长度超过140字节(也就是70个中文字符)，会以长短信发送。

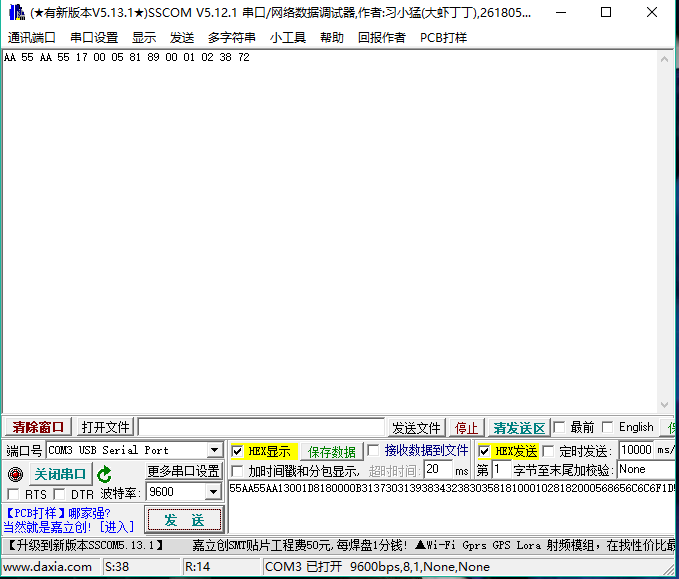

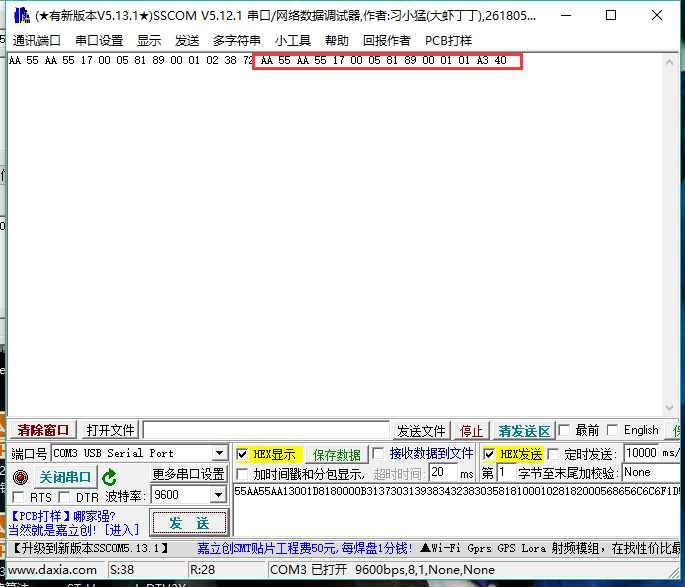

串口1收到短信发送确认命令，表示发送的短信命令正确，具体格式为AA55AA55的命令，如图5-64所示。

图 5-64 长短信应用举例1

手机收到短信之后，串口1会收到一条已收到短信的确认命令，如图5-65所示。

图 5-65 长短信应用举例2

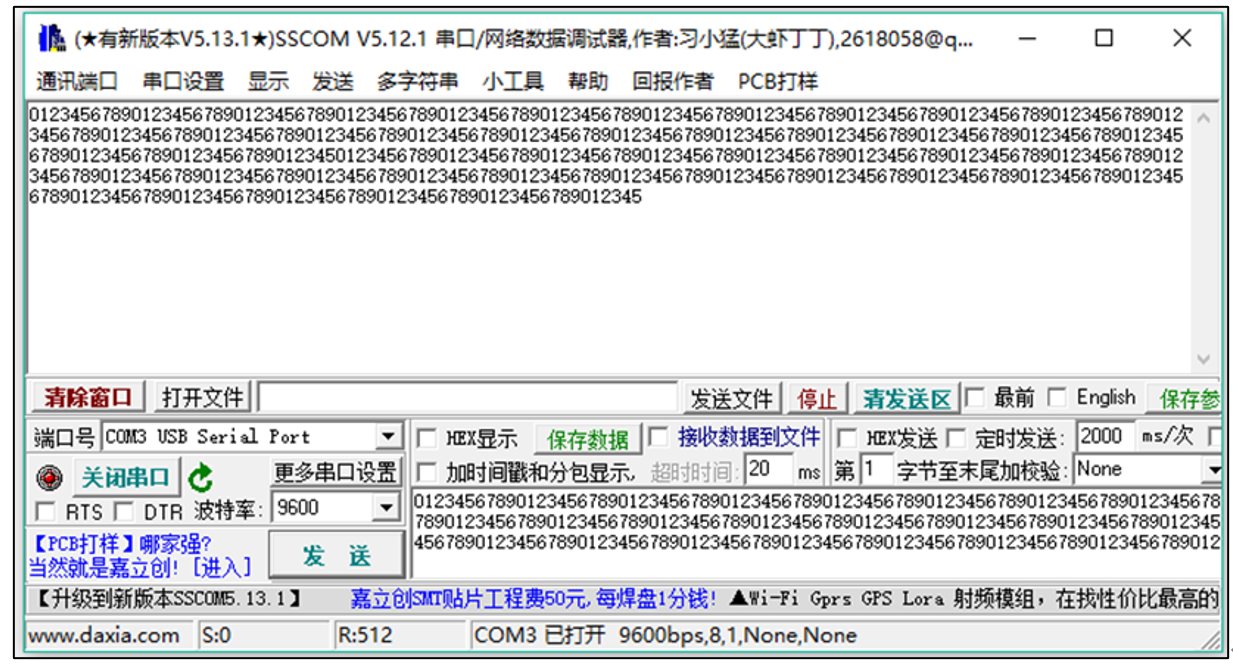

此时手机会收到“你好0123456！你好0123456！你好0123456！你好0123456！你好0123456！你好0123456！你好0123456！你好0123456！”的内容。

标准英文短信，下发的短信命令帧中，长度超过160字节(也就是160个英文字符)，会以长短信发送，方法和中文短信完全相同。

6 国网加密

6.1 简介

InDTU3XX-SEC设备（-SEC标识，指设备内含加密芯片）可为国网IEC101终端设备提供加密的数据传输通道，使IEC101终端和IEC101主站的数据在网络中安全的交互，数据的加密传输符合国网安全协议相关文档的要求。支持登录身份双向认证，提供国网IEC101数据的加解密传输通道，支持远程秘钥和证书管理，支持现场秘钥和证书管理。

6.2 终端证书申请步骤（仅做了解）

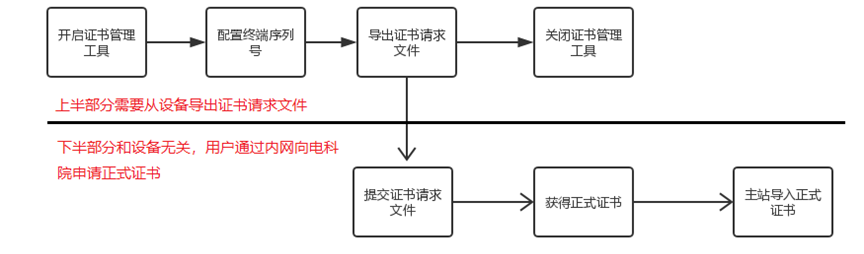

第一步：协调加密主站，得到主站IP地址和端口，通过InDTU配置工具配置主站的IP地址和端口。

第二步：准备专网手机卡，得到专网APN, 通过InDTU配置工具配置APN。

第三步：从101终端设备获取设备序列号，通过配置工具配置序列号到InDTU设备。

第四步：通过证书管理工具从设备导出证书请求文件，客户通过内网向中国电科院申请正式证书。

第五步：导入上一步骤获取到的证书文件到主站。

第六步：配置自定义数据帧(可选)。

其中：第3-5步是证书申请相关的步骤，其他几个步骤不影响证书的申请，但是对于成功连接主站是必不可少的。

6.3 导出证书请求文件

首先确保InDTU设备和其所使用的固件均具备加密功能。

6.3.1 接线

InDTU设备的串口2连接到PC机；串口1连接101终端。

6.3.2 InDTU配置工具配置步骤

       第一步：登录InDTU配置工具，参考5.1设备联网配置

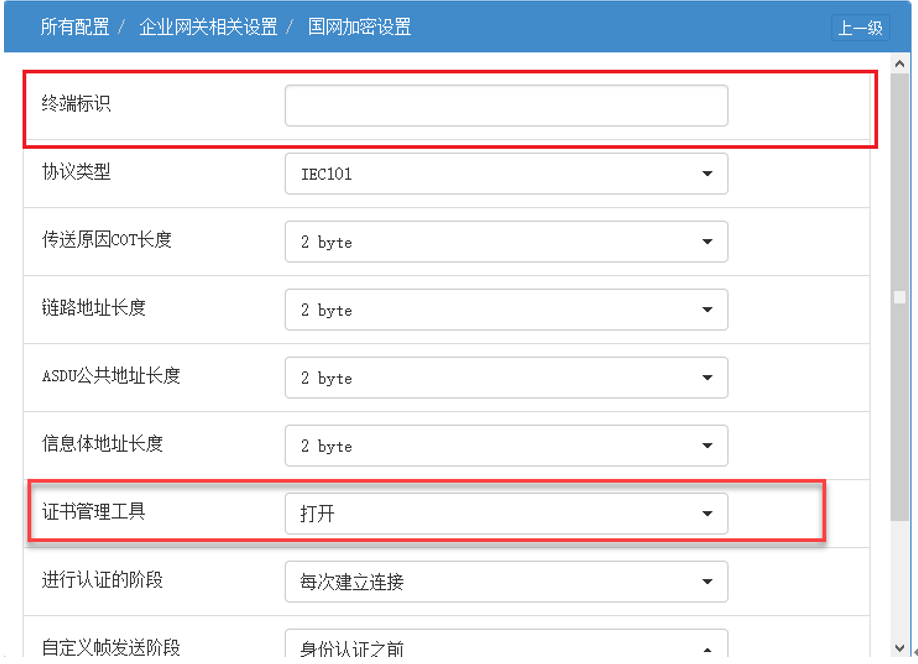

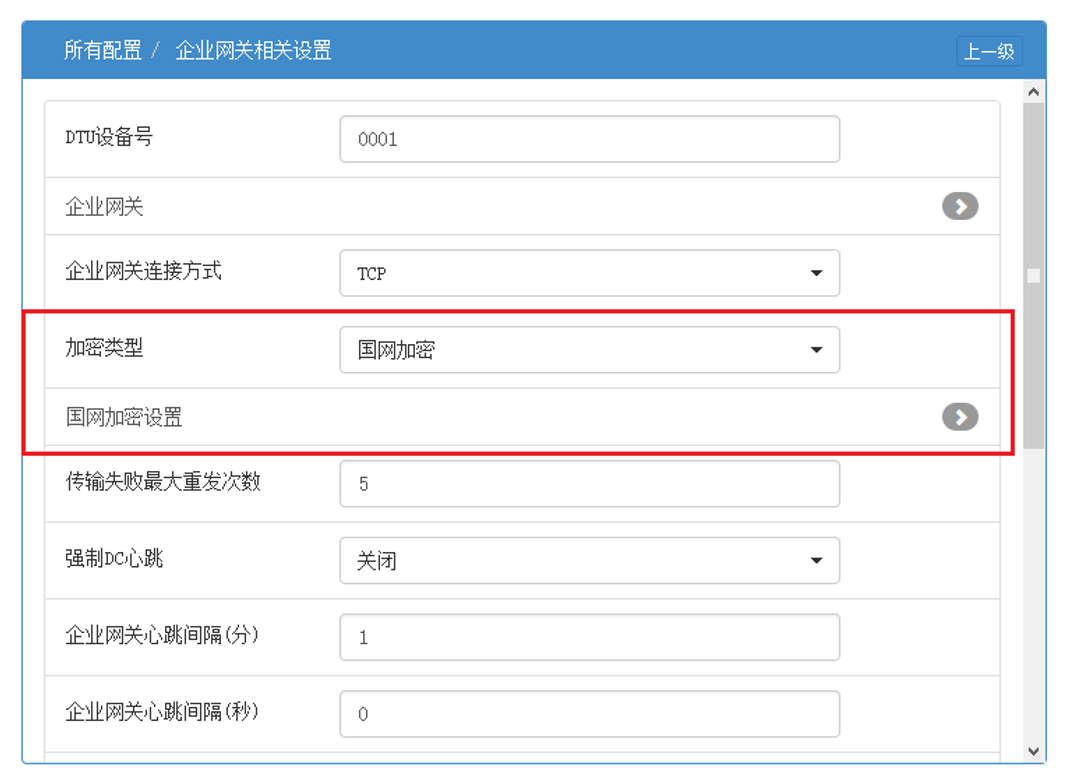

       第二步：开启国网加密功能，并进入国网加密设置。

       第三步：配置终端设备序列号，并打开证书管理工具。终端设备序列号，一般可以从终端设备铭牌获取，不同终端类型采用不同命名规则；如配网DTU、FTU序列号: D30XXXXXX1302013020800112、F20XXXXXX120201307081009。

       第四步：配置101相关参数。

        第五步：配置专网APN，用户名和密码。

        第六步：配置连接主站的IP地址及端口。

       第七步：配置自定义数据帧（少数主站才需配置此项）

     帧类型ASCII、HEX、上海协议三种可选, 上海协议中DTU设备在与主站建立连接的过程中，需要先向主站发送登陆帧，把101链路地址和专网卡的IP地址绑定在一起。上海协议的登陆帧数据格式如下10 02 01 00 03 16 , 同101固定帧格式，中间的标红色的部分，表示链路地址为0x0001。上图中的帧内容，需要填写链路地址，范围0-65535。

6.3.3 导出证书申请文件

可自定义选择证书管理配置工具导出证书申请文件，虽然使用的软件不同，但各类软件配置方法大致相同。

以配电终端证书管理工具为例，描述怎样导出证书申请文件，配置步骤如下：

       第一步：右击 ，以管理员身份运行。

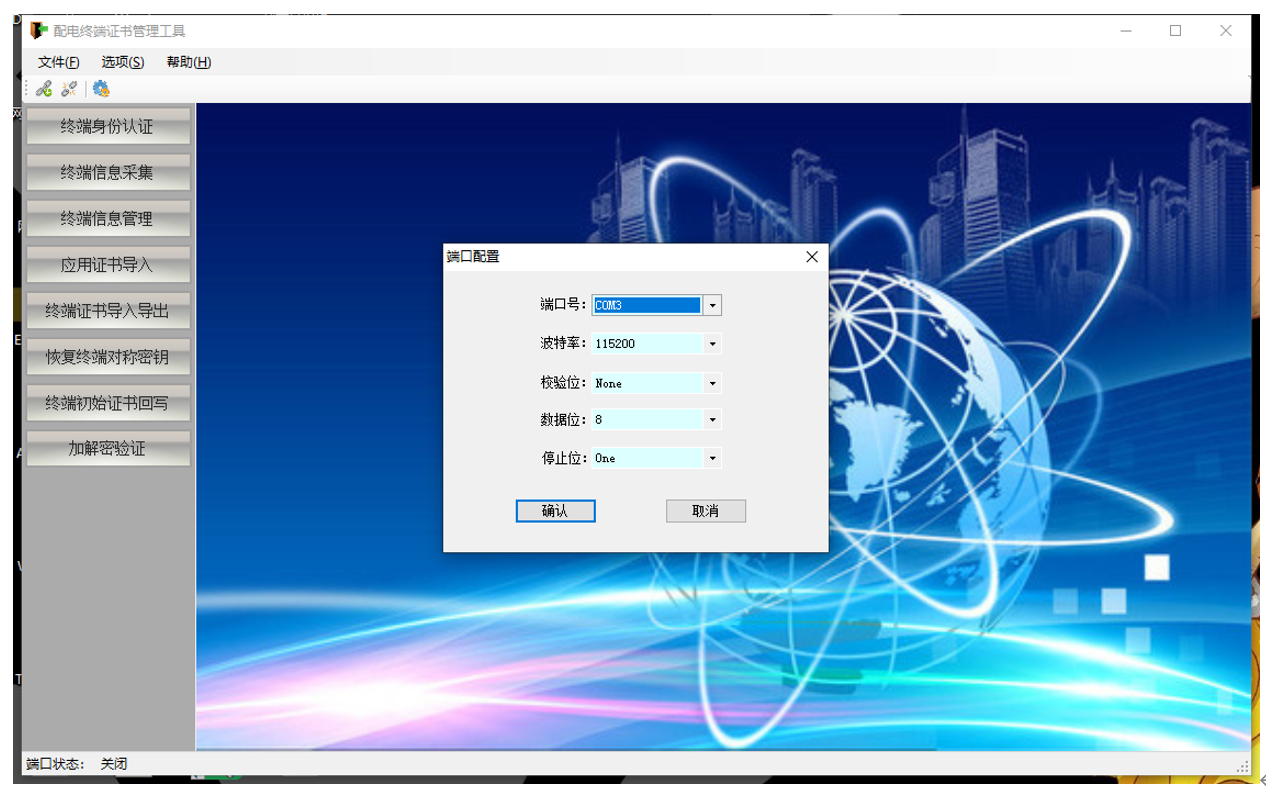

       第二步：进入界面后，点击“选项>>端口配置”，进入端口配置界面，如下图。选择串口2的COM号，波特率选115200，校验位选None，然后确认保存。

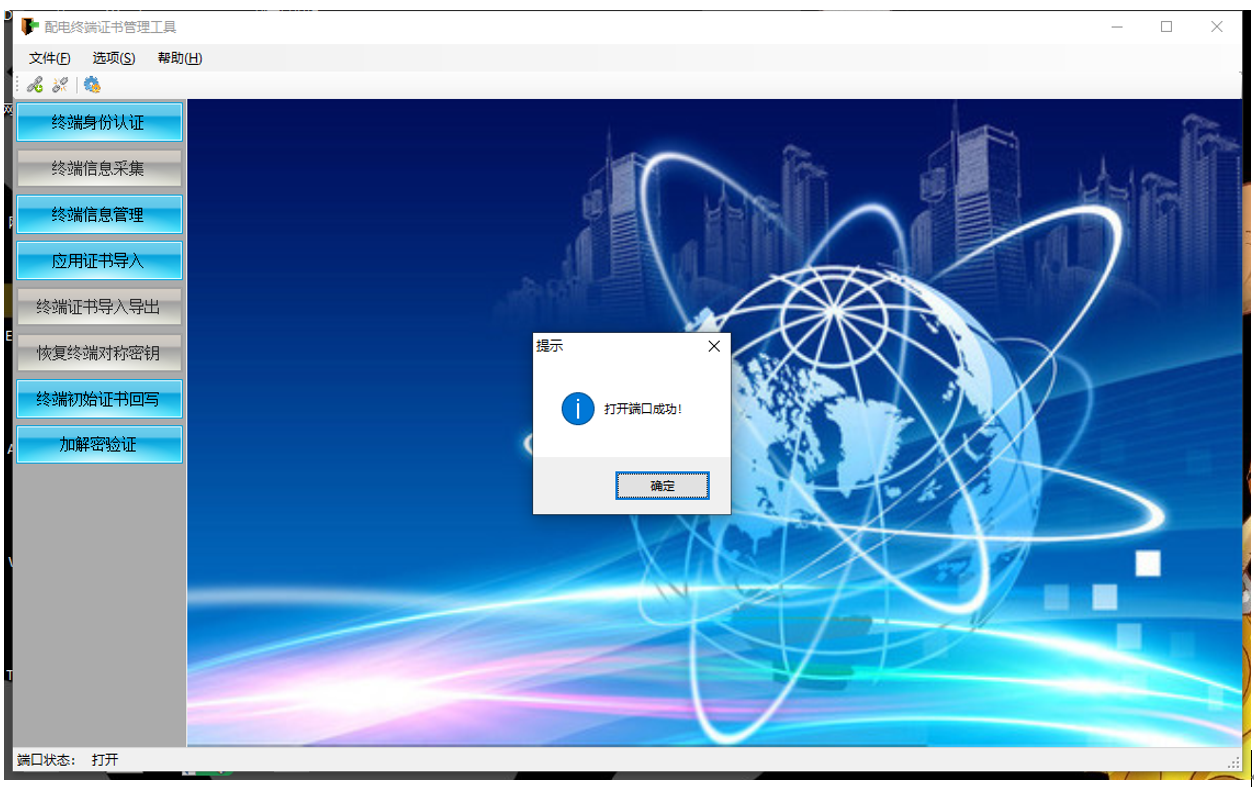

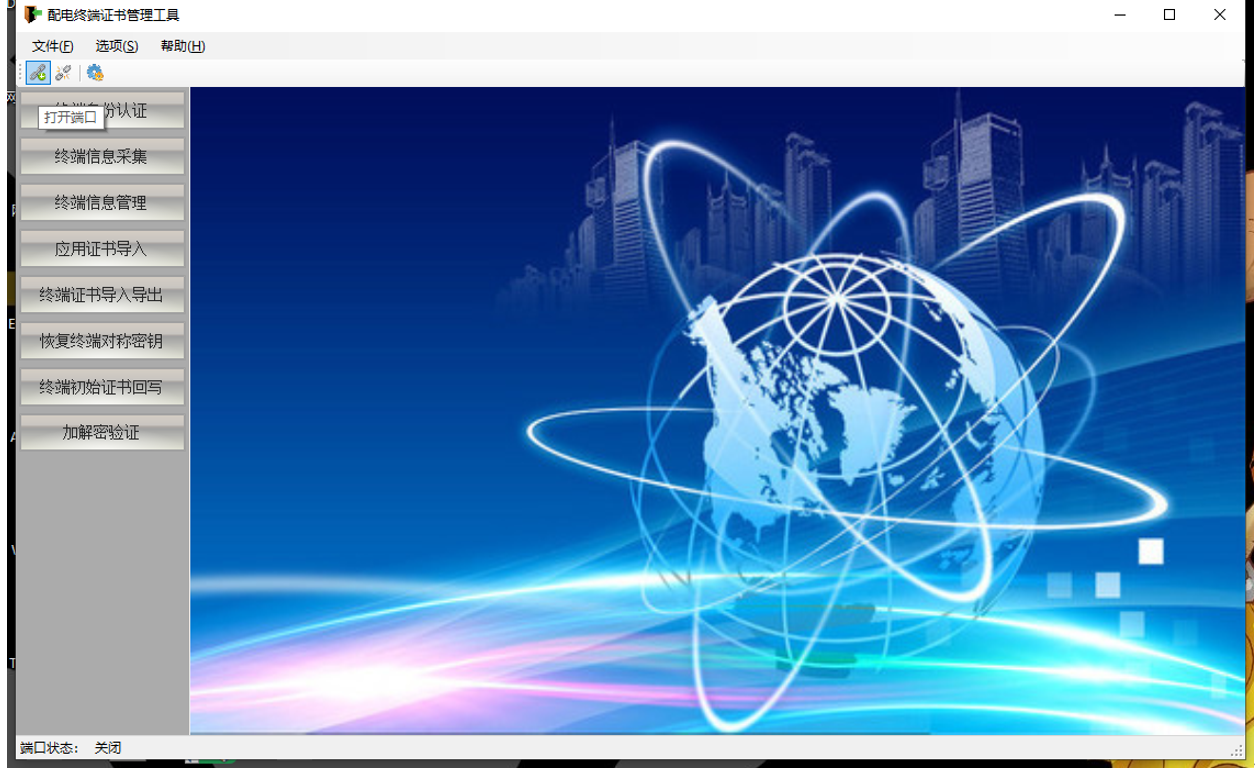

       第三步：点击图标，此时左下角端口状态由关闭变成打开。

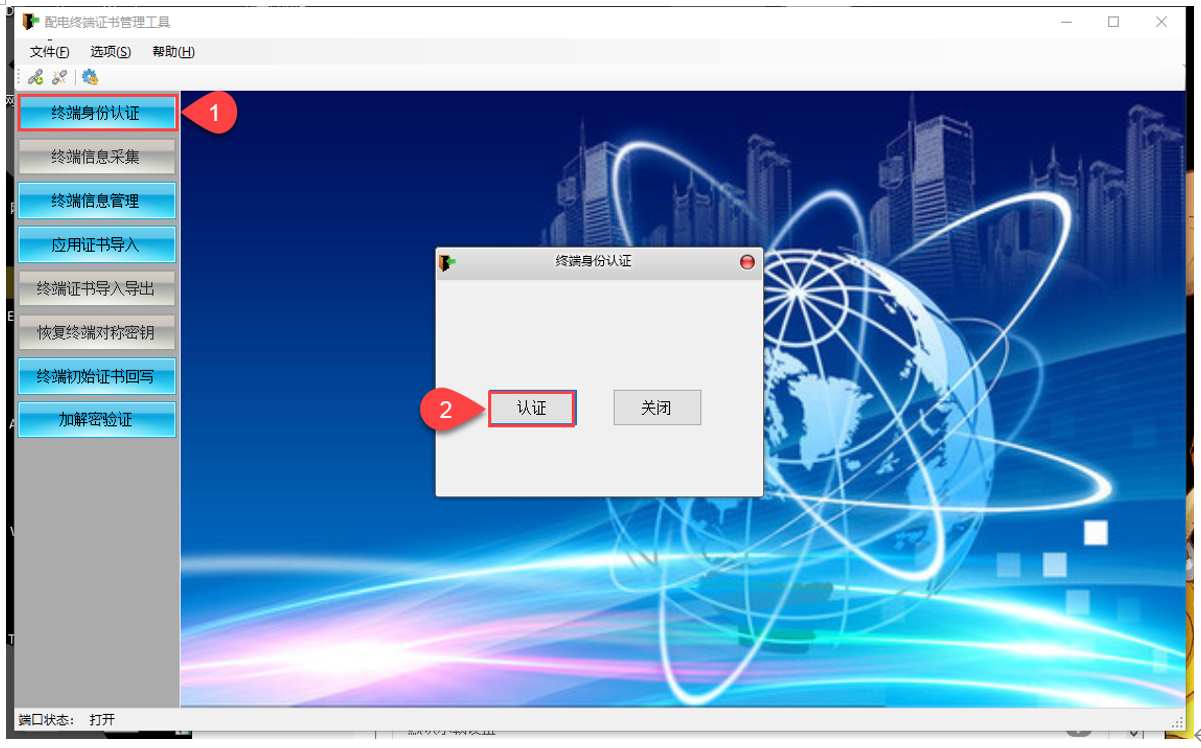

第四步：点击终端身份认证，点击认证，如果认证失败重新点击终端身份认证，认证成功后点击关闭。

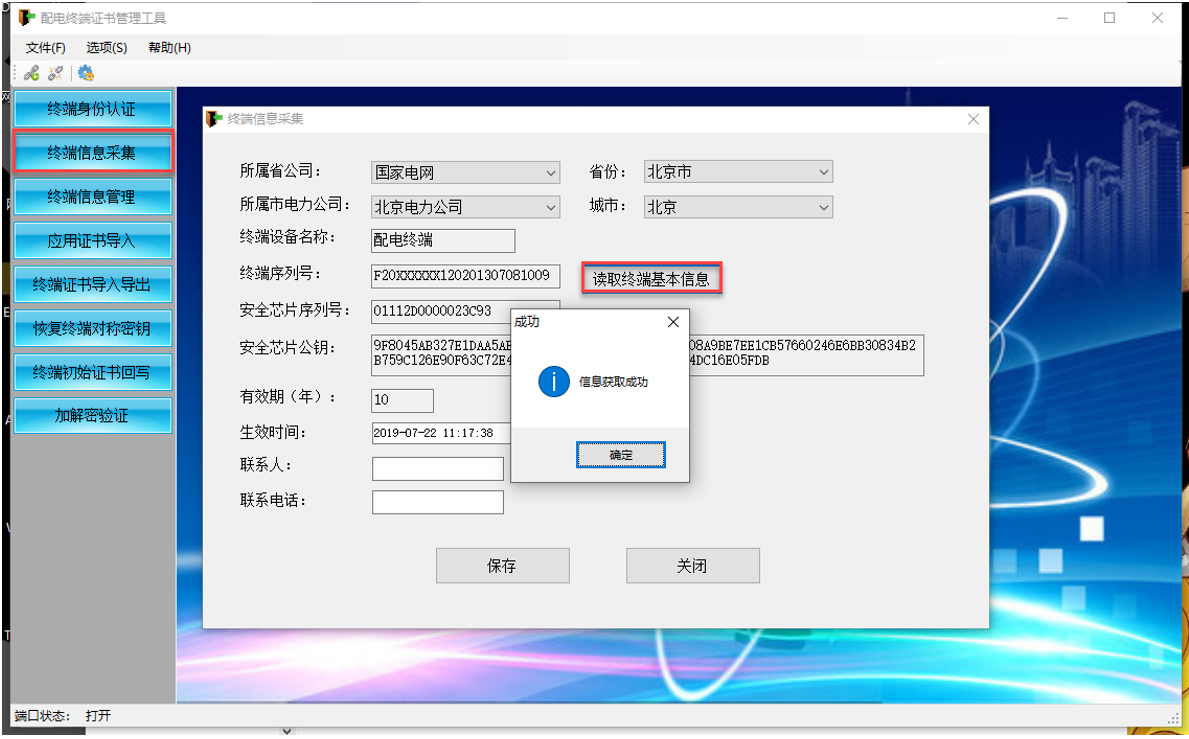

        第五步：认证成功后，左侧功能均处于可用状态（蓝色）。点击终端信息采集>>取读终端基本信息，点击确定，完成后点击关闭。（特别注意：此界面中的终端序列号为设备配置中的终端标识，需与设备金属铭牌一致）

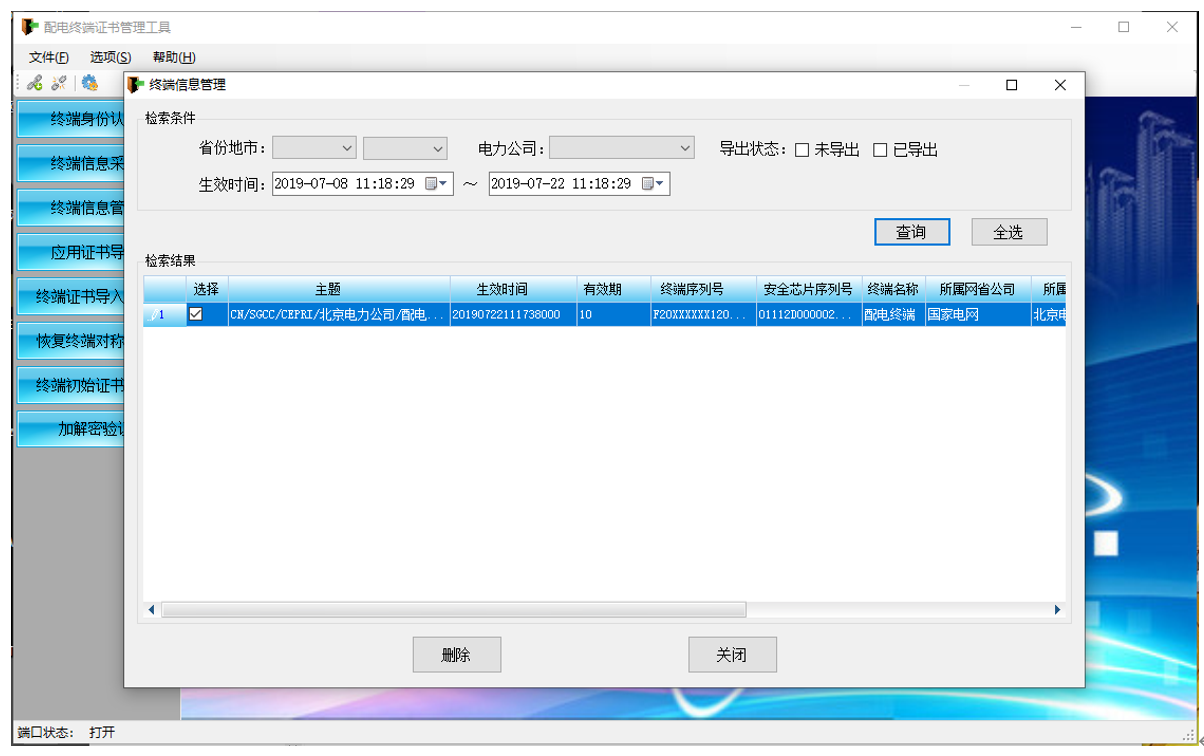

        第六步：点击终端信息管理>>查询，查看采集到的信息。

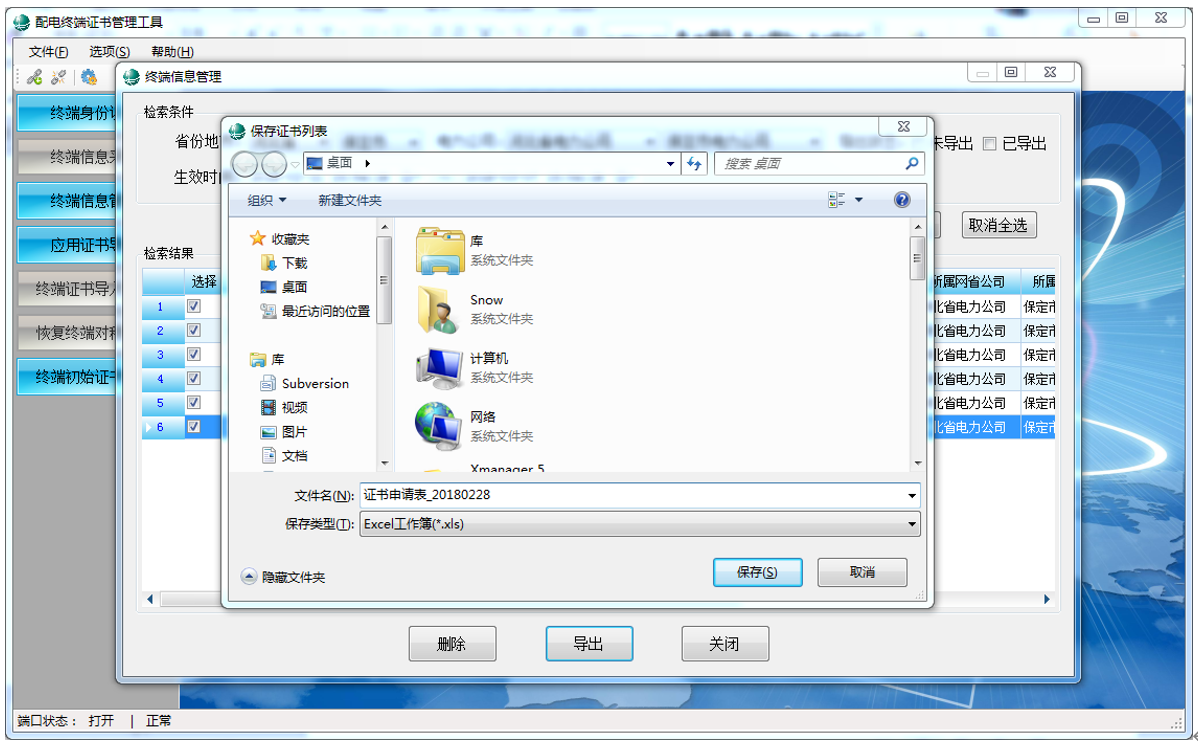

       第七步：选择需导出的证书申请表, 点击导出>>选择导出位置>>保存。

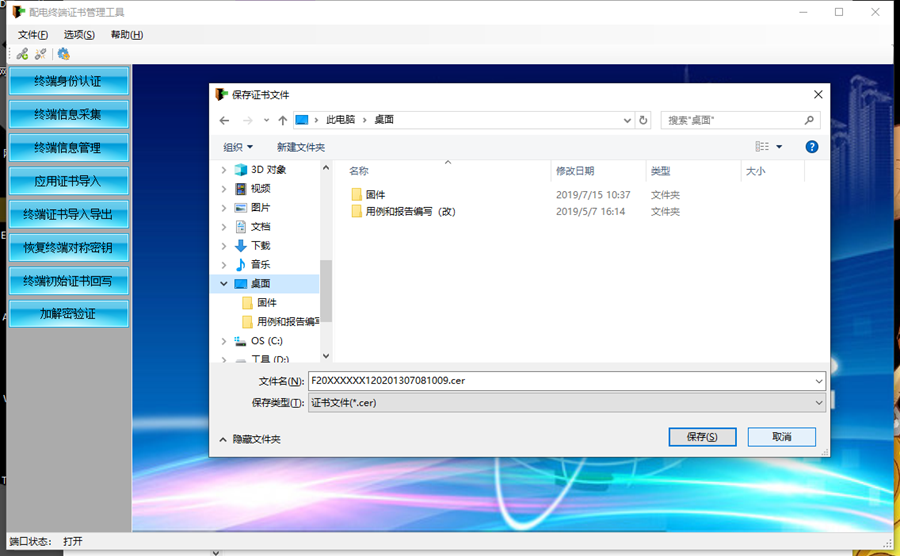

       第八步：点击终端证书导入导出，选择需导出的请求文件，保存到PC。

       第九步：更换终端，重复以上步骤，将所有设备证书请求文件和申请表导出。

       第十步：在相应目录下找到所有“终端序列号_安全芯片序列号.req”的请求文件以及“证书申请表_2018xxxx”文件，打包成.zip格式，命名为“P10.zip”发给局方相关负责人，该负责人通过内网邮箱方式向中国电科院申请签发证书。签发回的证书 导入主站，该证书与此台终端是唯一对应关系，对应失败该终端与主站不能正常通讯。中国电科院给的交由主站使用（据四方主站说此证书在主站向设备远程更新秘钥时使用，与我们无关）。

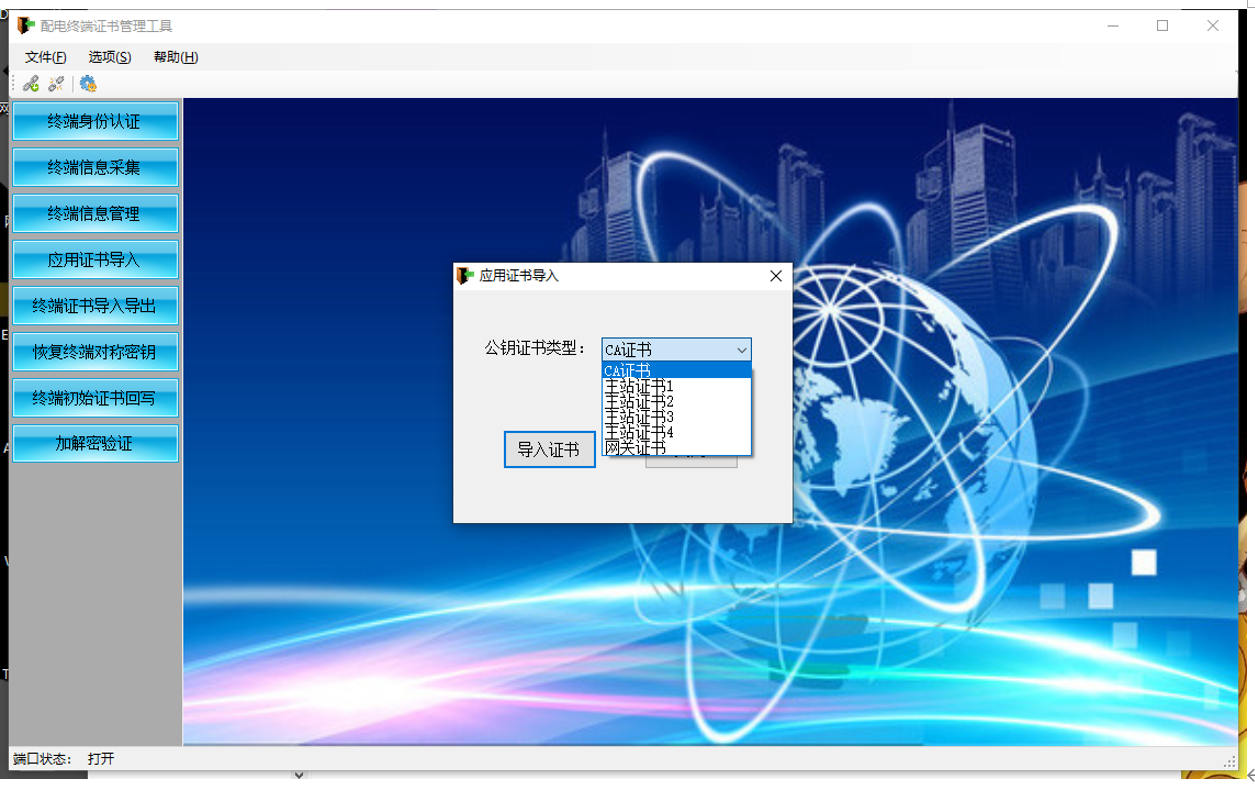

       第十一步：单击应用证书导入>>选择要导入的证书，并点击导入证书。然后断开端口关闭软件。

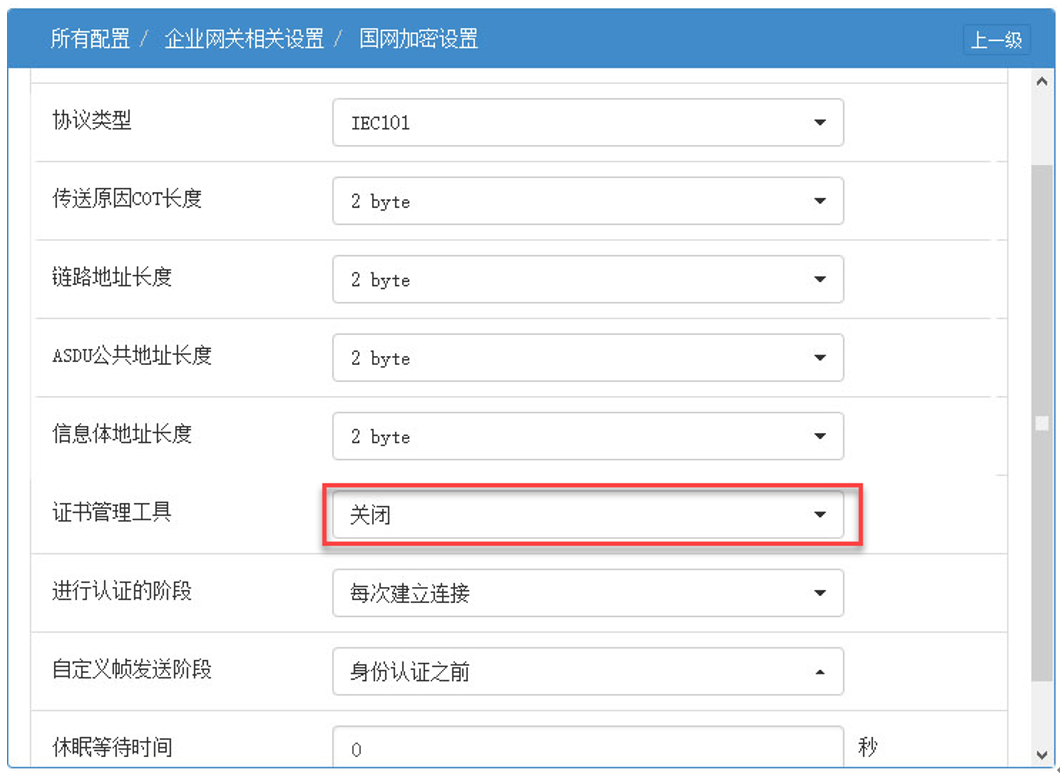

       第十二步：关闭证书管理工具功能。因为证书管理工开启后，不能连接主站。

7 工具设置

7.1 添加GPRSDEMO

中心测试工具在window server系统上若无法使用，请按照下图步骤进行添加。

右键“我的电脑>>属性>>高级系统设置”弹出“系统属性”窗口，按照图7-1、7-2操作添加gprsdemo软件，并保存设置即可使用。

gprsdemo软件位置：X:\DTU Tool YSTK\addon\center ，X为DTU配置工具的安装盘。

图 7‑1添加GPRSDEMO1

图 7‑2 添加GPRSDEMO2

附录

DTU工作模式

DTU工作模式描述

1）系统上电后自动进行GPRS网络检测，如果成功进入GPRS网络，往串口输出： “GPRSOK”。

2）如果无法成功进入GPRS网络，将自动切换到短信传输模式，并往串口输出：“SMSSEND”。

       a）当短信发送成功时，往串口输出："SMSSOK"。

b）当短信发送失败时，往串口输出："SMSERROR"。

c）当短信发送超时时，往串口输出："SMSTIMEOUT"。

3）遥测终端机232口的第4针是与DTU的握手线(与DTU的RTS线相连)：

通常情况下遥测终端机232口的第4针信号电平为-5V：在这种情况下，允许DTU在通过GPRS方式连接中心不成功的时，自动转向短消息模式。

4）多中心

GPRSOKi（i=1,2…）表示i通道GPRS正常

SMSSENDi（i=1,2…）表示i通道SMS正常

SMSOKi（i=1,2…）

抓取DTU日志

在进行排查问题时，有些时候需要长时间抓取设备的运行日志，因为DTU存储空间较小，此时我们可以考虑借助其他软件来抓取我们的DTU日志。本次示例中采用软件为SecureCRT，客户可自行网上搜索下载。

首先连接DTU与PC，打开DTU 配置工具

Step1：打开DTU调试模式，如图1所示。

Step2:设置保存日志文件名

配置好DTU tool 后断开连接设备

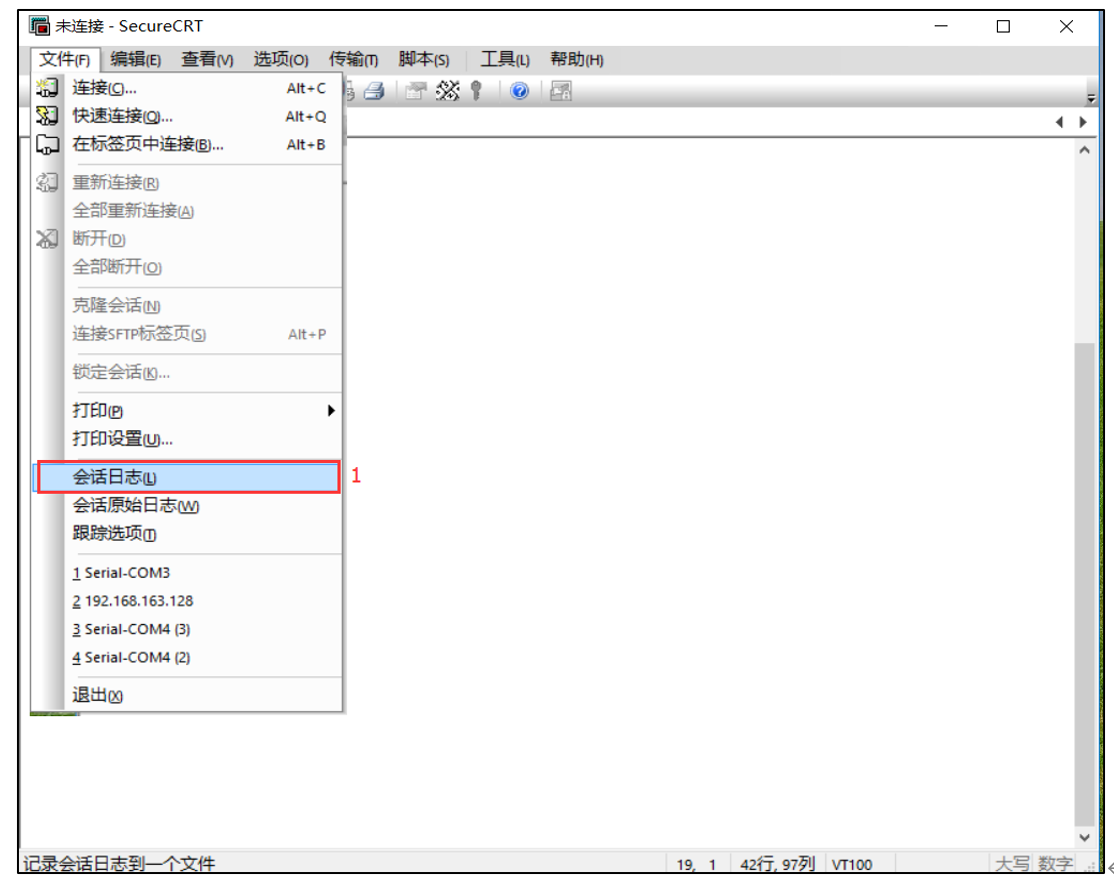

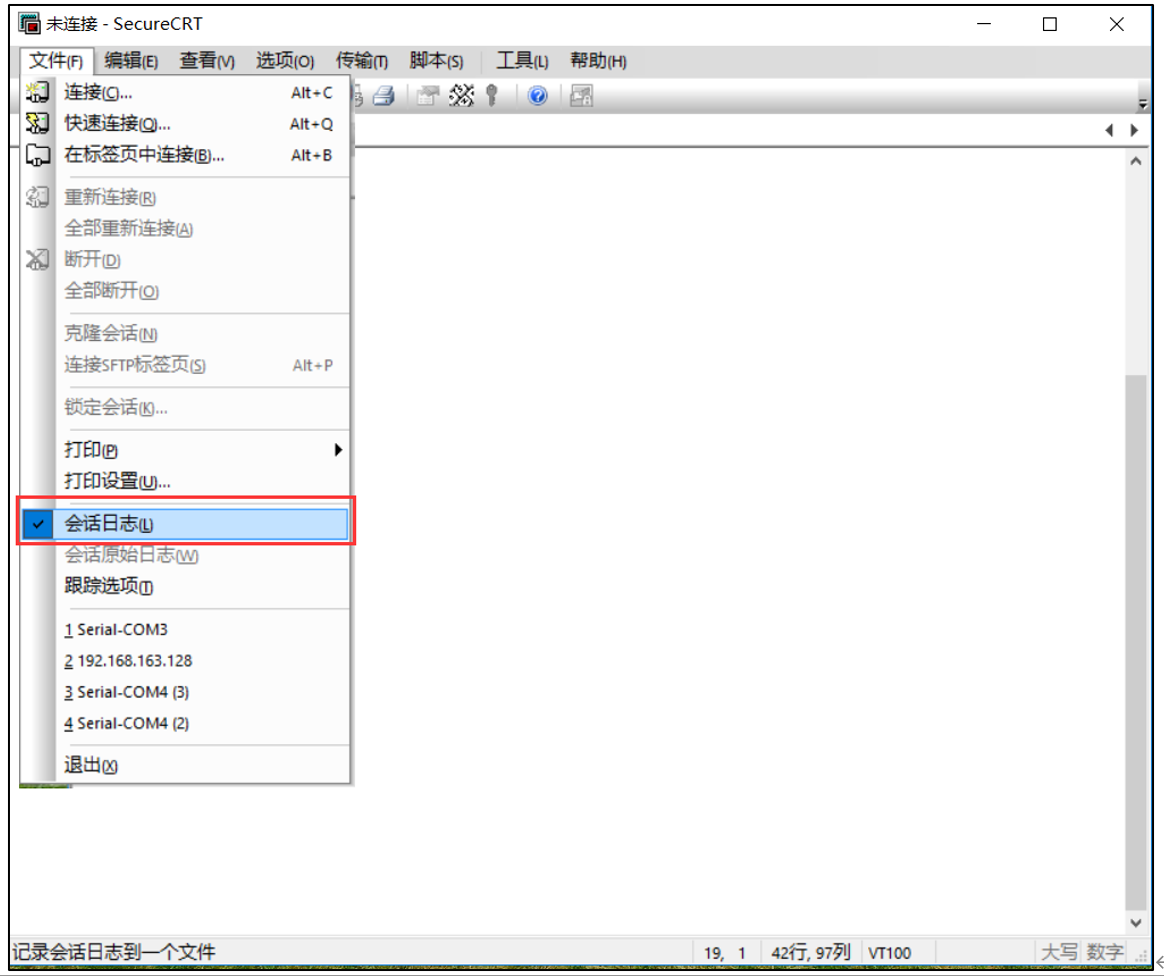

打开Secure CRT，文件—>会话日志—>取一个文件名字—>保存，如图2、图3所示。

Step3:连接DTU

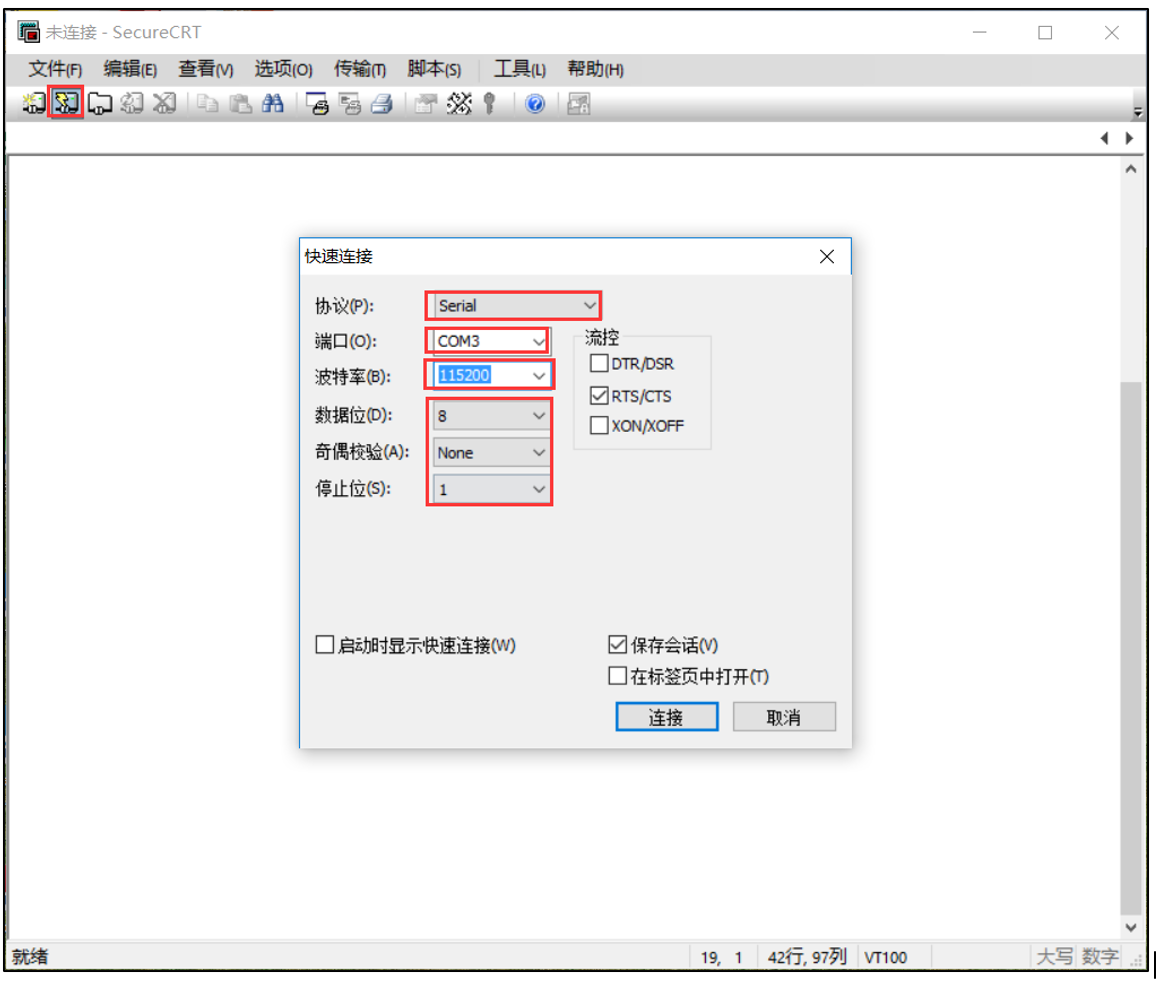

选择相应串口，配置与DTU一致的串口参数，点击连接

图 4

Step4:保存日志

抓取完日志点击结束保存，再次点击 “会话日志”

图 5

常见故障处理

1）DTU300上电后，频繁重启

故障排查：

1.检查设备是否能拨号上网；

2.请确认DTU是否正确插入UIM/SIM/USIM卡；

3.请确认UIM/SIM/USIM卡是否被欠费停机，或者卡损坏；

4.拨号参数（如拨号号码，接入点参数，账号，密码）是否填写正确；

5.检查无线网络信号质量，是否低于20，同样也把DTU发到信号较好的地方再次上电查看；

6.检查给DTU供电的电源电压是否正常。

2）DTU300上电后电源指示灯不亮

故障排查：

1.请确认已经将DTU与电源转换器连接牢固；

2. 请确认环境可以提供100V AC～240V AC的交流电的电压；

3.请检查DTU的电源转换器是否输出满足5V DC～35V DC的直流电压；

4.有可能DTU的内部灯烧坏，请尽快与映翰通公司的销售代表取得联系。

3）无法对DTU300进行配置

故障排查：

1.请检查串口电缆，并检查PC串口是否正常，设置软件所选端口是否正确；

2.提供电源为5V DC～35V DC；极性是否正确。

4）无法对DTU设备进行串口升级

故障排查：

1.请检查串口电缆，并检查PC串口是否正常，设置软件所选端口是否正确；
