一、设备简介

1.1 概述

        IR900系列路由器是映翰通公司面向工业领域推出的4G无线VPN路由器。
        该设备凭借4G无线网络和多种宽带服务,提供随处可得的不间断的互联网接入,以其全面的安全性和无线服务等特性,实现多达万级的设备联网,为真正意义上的设备信息化提供数据的高速通路。IR900路由器具有快速部署和易于管理的优点,先进的软件功能与全工业化的硬件设计平台,使企业能够在最小的投资范围内快速建设规模化的工业设备网络,提供包括数据、语音和视频在内的多业务服务。
        IR900系列路由器包含 IR9x2、IR9x5、IR9x8 三个系列,最多集成了8个智能端口,支持LAN/WAN协议,这不仅让客户有更多广域网端口接入的选择,更省去了额外的交换设备采购成本。

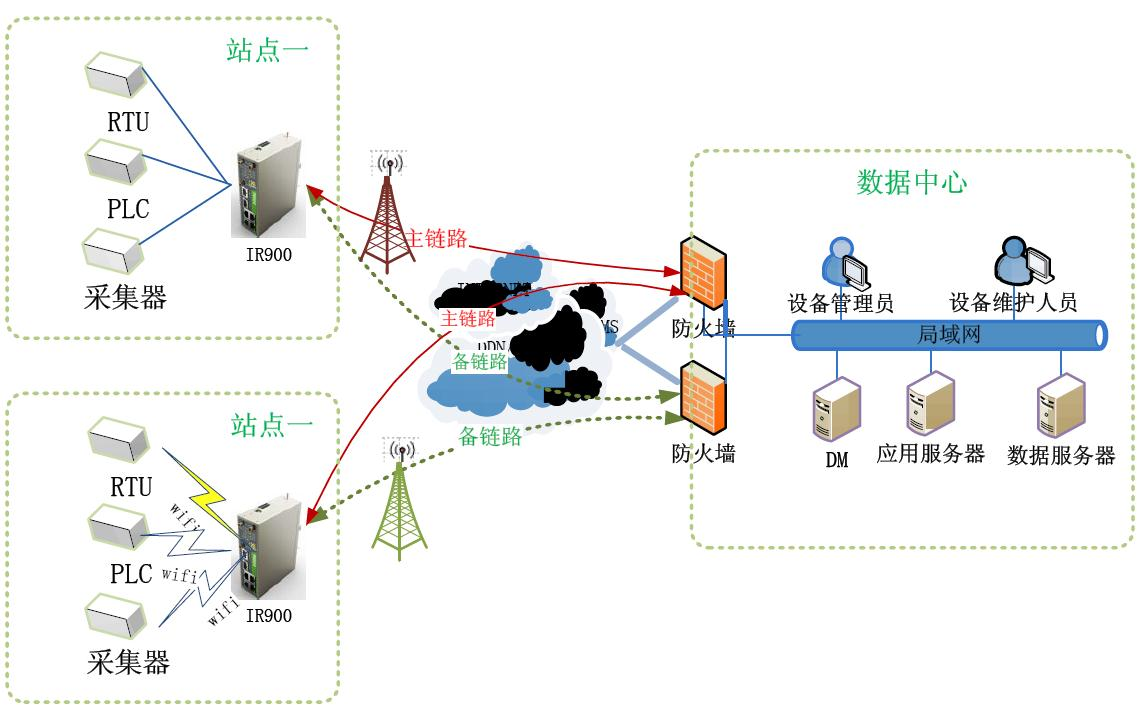

        随着工业的发展,更多业务通过无线网络流向总部数据中心集中,将IR900路由器作为工业现场接入设备,可以通过远端工业现场与总部数据中心的VPN网关建立加密性能很高的虚拟隧道,节省昂贵的专线租用投入,数据经IR900安全隧道传送,可以充分保证业务信息安全、高速、可靠传输,组网示意图如图1-1所示。

图1.1

1.2 包装清单

标准配件
配件
数量
描述
IR900
1台
IR900系列工业级4G路由器
产品资料
1套
光盘和纸质快速安装手册
导轨安装配件
1个
固定路由器
电源端子
1个
2针绿色电源端子
网线
1根
1.5米网线
天线
1根
4G天线
产品保修卡
1张
保修期1年
合格证
1张
IR900系列工业级4G路由器合格证

可选配件
配件
数量
描述
AC电源线
1根
中标AC线
电源适配器
1个
12VDC电源适配器
天线
1根
Wi-Fi天线
串口线
1根
思科线序串口线

1.3 面板介绍

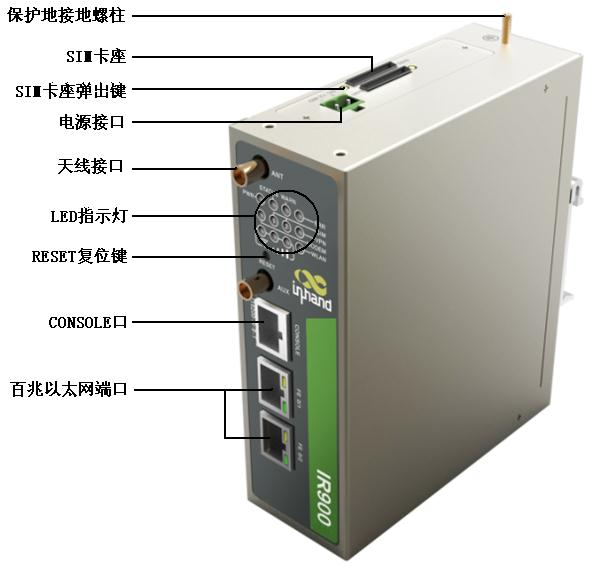

         IR900系列产品有多种面板外观,但是安装方法都是一致的,具体面板情况请以实物为准。


1.4 状态指示灯说明

1.4.1运行状态指示灯说明:

POWER

STATUS

WARN

ERROR

说明

电源指示灯
(红色)

状态指示灯
(绿色)

警报指示灯
(黄色)

错误指示灯
(红色)

开机状态
开机成功
正在拨号
拨号成功

复位成功


        两个SIM卡指示灯,在“开机状态”和“开机成功”时都是 SIM卡1指示灯亮,后面情况是使用的SIM卡对应指示灯亮,图是以使用SIM卡1为例说明的。

 1.4.2信号状态指示灯及说明:

信号状态指示灯 1

信号状态指示灯 2

信号状态指示灯 3

说明

未检测到信号

信号状况1-9asu(说明信号状况有问题,请检查天线是否安装完好,SIM卡是否正确识别,以及该地区信号状况是否良好)

信号状况10-19asu(说明信号状态基本正常,设备可以正常使用)

信号状况20-31asu(说明信号状态良好)



1.4.3以太网口状态指示灯及说明:

指示灯
说明
绿灯长亮
该网口为 100M, 处于正常状态
绿灯长灭
该网口为 10M 或没有连接
黄灯闪烁
有数据传输
黄灯长亮
无数据传输


1.4.4Modem指示灯说明:

Modem指示灯说明
已经拨上号
没有拨上号

1.4.5WLAN指示灯说明:

WLAN指示灯
说明
WLAN 功能开启
灭
WLAN 功能关闭

二、设备安装

安装注意事项:
  1. 电源要求:24VDC(12~48VDC) ,请注意电源电压等级;额定电流是 0.15~0.6A。
  2. 环境要求:工作温度-25℃~70℃,存储温度-40℃~85℃,相对湿度 5%~95%(无 凝露)。设备表面可能高温,安装时需要考虑周边环境,应安装在受限制的区域。
  3. 避免阳光直射,远离发热源或有强烈电磁干扰区域。
  4. 路由器产品需安装在工业导轨上。
  5. 检查是否有安装所需的电缆和接头。

2.1导轨式安装与拆卸

2.1.1导轨式安装

具体步骤如下:
  1. 选定设备的安装位置,确保有足够的空间。

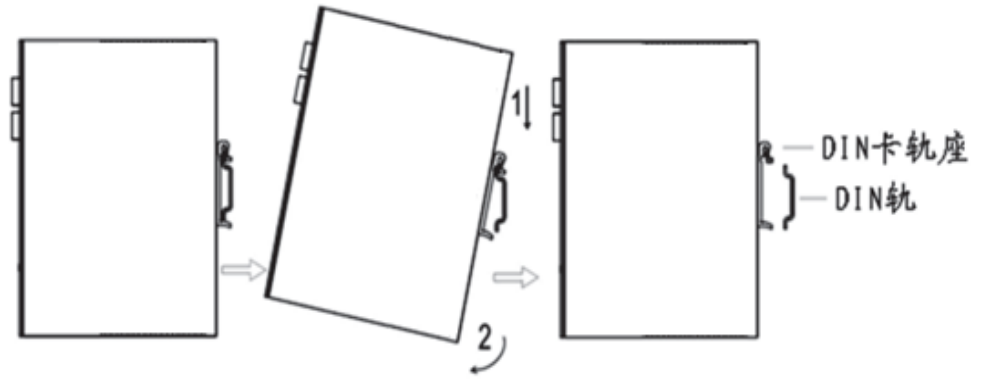

  2. 将DIN卡轨座的上部卡在DIN轨上, 在设备的下端向上稍微用力按箭头2所示转动设备,即可将DIN卡轨座卡在DIN轨上,确认设备可靠地安装到DIN轨上,如图所示。

2.1.2导轨式拆卸

具体步骤如下:

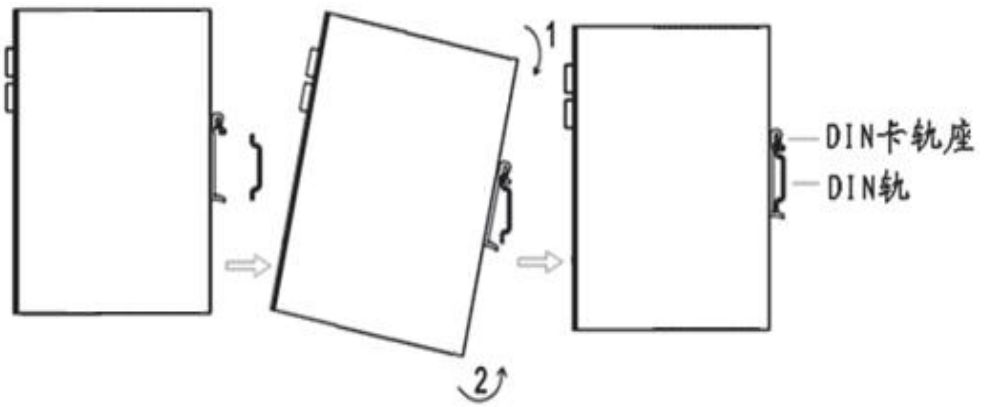

  1. 如图中箭头 1 所示,向下压设备使设备下端有空隙脱离 DIN 轨。
  2. 将设备按箭头 2 的方向转动,并同时向外移动设备的下端,待下端脱离 DIN 轨后向上 抬设备,即可从 DIN 轨上取下设备。

2.2壁挂式安装与拆卸

2.2.1壁挂式安装

具体步骤如下:
  1. 选定设备的安装位置,确保有足够的空间。

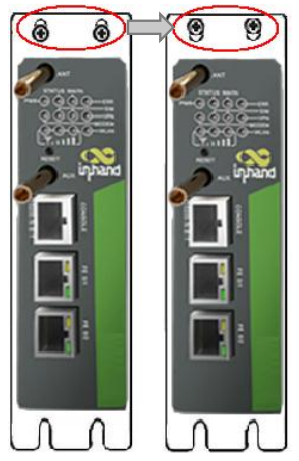

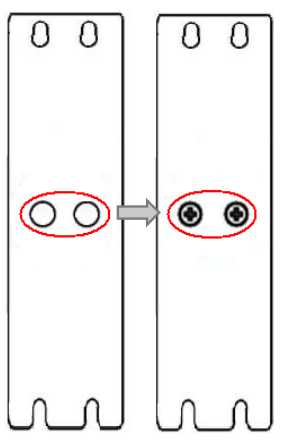

  2. 用螺丝刀把壁挂安装板安装在设备的后面,如下图所示。
  3. 取出螺钉(与壁挂安装板配套包装),用螺丝刀将螺钉固定在安装位置上,然后下拉设 备使设备处于稳定状态。

2.2.2壁挂式拆卸

 具体步骤如下:
        用手扶住设备,另一只手卸掉设备上端起固定作用的螺钉,即可把设备从安装位置拆掉。

2.3SIM卡和天线的安装

        IR900 支持双卡,按住 SIM 卡座弹出键会弹出对应卡座,装入 SIM 卡即可。
        用手轻轻转动金属 SMA-J 接口可活动部分到不能转动(此时看不到天线连接线外螺纹) 即可,不要握住黑色胶套用力拧天线。


  1. IR900 支持双天线,分别是 ANT 天线和 AUX 天线。其中 ANT 天线是收发数据 的天线,AUX 天线只能增强天线信号强度,不能进行数据的收发,因此不能单独使用。
  2. 一般情况下只使用 ANT 天线即可,当信号不好需要增强信号时才在使用 ANT 天 线的同时使用 AUX 天线。


2.4电源和接地安装

电源安装具体步骤如下:
  1. 将端子从路由器上取下,将端子上的锁紧螺钉旋松;
  2.  将电源线缆插入端子后将螺钉锁紧。
接地安装具体步骤如下:
  1. 将接地螺帽拧下来;
  2. 将机柜地线的接地环套进接地螺柱上,将接地螺帽拧紧。

        为提高路由器的整机抗干扰能力,路由器在使用时必须接地,根据使用环境将地线接 到路由器接地螺柱上。


2.5端子连接(仅用于带有工业接口的设备)

        串口和 IO 接口接入方式为端子接入,在使用前需要将对应的线接到端子上。
        设备串口提供 RS232/RS485 两种接口模式。IO 接口输入端:IN 表示数字量输入端;COM 表示接地端。IO 接口输出端:RELAY 表示继电器输出端。

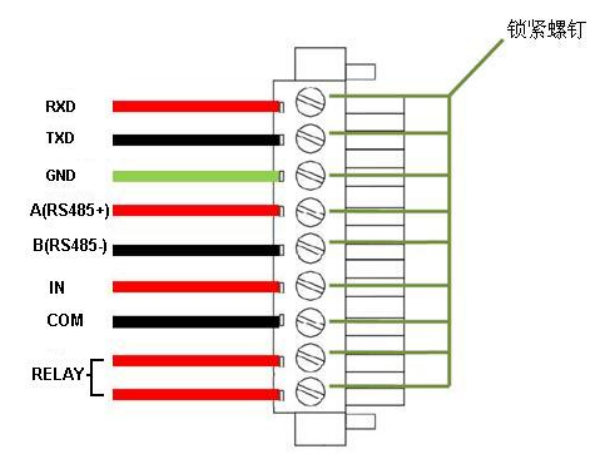

        安装时将端子从设备上取下,将端子上的锁紧螺钉旋松,将对应线缆插入端子后将螺钉锁 紧。各个线排序如下图所示。

2.6访问新设备

        首先要修改管理 PC 的 IP 地址使其和设备属于同一网段,可以设置管理 PC 自动获取 IP 或者设置静态 IP。设置好管理 PC 的 IP 地址并确保 WEB 没有设置代理服务器后即可通过 Web 页面登录设备。
一、自动获取 IP 地址(推荐使用)· ·
        请将管理 PC 设置成“自动获得 IP 地址”和“自动获得 DNS 服务器地址”(计算机系统 的缺省配置),由设备自动为管理 PC 分配 IP 地址。
二、设置静态 IP 地址
        请将管理 PC 的 IP 地址(例如设置为:192.168.2.2)与设备的 FE 口 IP 地址设置在同 一网段内(设备 FE 口初始 IP 地址为:192.168.2.1,子网掩码均为 255.255.255.0)。
三、取消代理服务器
        如果当前管理 PC 使用代理服务器访问因特网,则必须取消代理服务。在浏览器窗口中, 选择“工具>>Internet 选项”, 选择“连接”页签,单击<局域网设置>按钮,进入“局域网 (LAN)设置”窗口界面。请确认未选中“为 LAN 使用代理服务器”选项;若已选中,请取消 并单击<确定>。
四、登录/退出 Web 设置页面
        运行 Web 浏览器,在地址栏中输入“http://192.168.2.1”,“用户名/密码”默认为: adm/123456。单击 Web 界面右上角的“退出”,确认后即可退出 Web 设置页面。


  1. 同一时间,路由器最多允许四个用户通过 Web 设置页面进行管理。当对路由器进行多用户管理时,建议不要同时对其进行配置操作,否则可能会导致数据配置不一 致。
  2. 为了安全起见,建议您首次登录后修改缺省的登录密码,并保管好密码信息。

三、基本配置

3.1管理

管理包含了系统、系统时间、管理访问、AAA、配置管理、SNMP、Python、告警、系统 日志、时间表管理、系统升级、重启系统、网管平台和 GPS 定位信息共 14 个功能模块。

3.1.1 系统

在这里,可以查看系统状态和网络状态(包含设备固件版本、MAC 地址、路由器时间和设 备启动时间等),设置路由器 WEB 配置界面的语言;自定义路由器主机名称。在网络状态部 分点击 Cellular1、Fastethernet 0/1、Fastethernet 0/2、VLAN1 或 bridge 1 后的“设置” 可直接进入其配置页面。

3.1.2 系统时间

为了保证本设备与其它设备协调工作,用户需要将系统时间配置准确。在这里,可以手动 设置路由器和相连主机时间同步,可以手动设置系统时间为 2000 年以后的任意期望值、可以 设置任意时区。还可以使用 SNTP、NTP,其目的是对网络内所有具有时钟的设备进行时钟同 步,使网络内所有设备的时钟保持一致,从而使设备能够提供基于统一时间的多种应用。
表 3-1-1 SNTP 客户端参数说明
参数名称
说明
缺省值
启用
开启/关闭 SNTP 客户端
关闭
更新时间间隔
设备开启后按照设定的时间间隔去同步时间。如设置 60 秒。即设备每隔 60 秒钟去同步一次时间。
3600
源接口
指设备发出 SNTP 报文的接口。
源地址
指设备发出 SNTP 报文携带的源地址。
SNTP 服务器列表


服务器地址
SNTP 服务器地址(域名/IP),最多可填写 10 个服 务器
无
端口
SNTP 服务器的 SNTP 服务端口
123


  1. 设置 SNTP 服务器之前,应该先确保 SNTP 服务器可达。尤其当 SNTP 服务器 的地址为域名时,应该确保已配置正确的 DNS 服务器。
  2. 源地址和源接口只能配置一个,不能同时配置。
  3. 当设置多个 SNTP 服务器时,系统将轮询所有 SNTP 服务器,直到找到可用的。
  4. 当配置源接口为 cellular 接口时。拨号不成功情况下不会启动 SNTP 服务。

表 3-1-2 NTP 服务器参数说明
参数名称
说明
缺省值
启用
开启/关闭 NTP 服务器
关闭
NTP 服务器层级
NTP 采用分层同步方式,一般第 n+1 级与第 n 级 时钟源进行同步。NTP 最多支持 16 层同步,即 0 -15 层。多于 16 层将无法同步。
5
源接口
指设备发出 NTP 报文的接口。
源地址
指设备发出 SNTP 报文携带的源地址。
无
NTP 服务器列表


服务器地址
NTP 服务器地址(域名/IP),最多可填写 10 个服务器
主 NTP 服务器
当设置多个 NTP 服务器,当勾选主 NTP 服务器 时,表示我们的设备主要以该 NTP 服务器进行时 间同步。

3.1.3 管理访问

        管理访问提供创建用户、修改用户信息、删除用户和管理服务的功能。
        用户分为超级用户和普通用户。
  1. 超级用户:由系统自动创建且只有一个,用户名为 adm,具有对路由器的所有访 问权限。
  2. 普通用户:由超级用户创建,可以查看路由器的配置,但不能修改路由器的配置。


        对于超级用户(adm),不能修改其用户名,也不能删除它。但可以修改超级用户的密码。

用户权限分三个级别:
  1. 用户权限 1-11:只能查看参数,不能配置参数;
  2. 用户权限 12-14:可以配置 LAN IP、虚拟 IP 映射、系统日志、证书申请、访问 控制、静态路由、系统升级和工具-ping 探测,其他显示为灰色可以查看但不得修改配置;
  3. 用户权限 15:可以查看并配置所有参数。
管理服务包含 HTTP、HTTPS、TELNET 和 SSH 四种形式。
  1. HTTP:点选启用后,用户就可以通过 HTTP 协议登录设备,利用 Web 功能访 问并控制设备。
  2. HTTPS:HTTPS(超文本传输协议的安全版本)是支持 SSL 协议的 HTTP 协 议。
  3. TELNET:点选启用后,用户就可以通过网络提供远程登录。以服务器/客户端 (Server/Client)模式工作,Telnet 客户端向 Telnet 服务器发起请求,Telnet 服务器提供 Telnet 服务。设备支持 Telnet 客户端和 Telnet 服务器功能。
  4. SSH:通过支持 RSA 认证或用加密算法 DES、3DES、AES128 对用户名密码 以及传输数据进行加密的措施,实现在不安全网络上提供安全的远程登录。IR900 只支持 SSH 服务器功能,可以接收多个 SSH 客户端的连接。
  5. 其它参数:设置 Web 登录超时时间,缺省值:300 秒。
表 3-1-3 管理服务参数说明
参数名称
说明
缺省值
HTTP
超文本传输协议,信息是明文传输。端口是 80。
启用
HTTPS
具有安全性的 ssl 加密传输协议。端口是 443。
关闭
TELNET
Internet 远程登陆服务的标准协议和主要方式。端口是 23。
启用
SSH
SSH 为建立在应用层基础上的安全协议。SSH 是专为远 程登录会话和其他网络服务提供安全性的协议.
超时时间:SSH 会话超时时间,当 SSH 客户端在此时间 内无操作,SSH 服务器将断开此连接。缺省值是 120s
密码模式:设置公钥加密方式(目前只支持 RSA)。
密钥长度:设置密钥长度,可以为 512 或 1024。缺省值是 1024。
关闭

        目前 HTTPS 支持 TLS1.0、TLS1.1、TLS1.2。

3.1.4AAA

AAA 访问控制是用来控制允许何种人访问服务器,以及一旦他们能够访问该服务器,允许 他们使用何种服务的方法。是使用相同方式配置三种独立的安全功能的一种结构。它提供了完 成下列服务的模块化方法:
  1. 认证:验证用户是否可以获得网络访问权。
  2. 授权:授权用户可以使用哪些服务。
  3. 计费:记录用户使用网络资源的情况。
1)Radius
        RADIUS 协 议 采 用 了 客 户 机 / 服务器( C/S ) 工 作 模 式 。 网 络 接 入 服 务 器 (Network Access Server,NAS)是 RADIUS 的客户端,它负责将用户的验证信息传递给 指定的 RADIUS 服务器,然后处理返回的响应。RADIUS 服务器负责接收用户的连接请求, 并验证用户身份,然后返回所有必须要配置的信息给客户端用户。服务器和客户端之间传输的 所有数据通过使用共享密钥来验证,客户端和 RADIUS 服务器之间的用户密码经过加密发送, 提供了密码使用的安全性。RADIUS 服务使用的是 UDP 协议,常应用在既要求较高安全性、 又允许远程用户访问的各种网络环境中。
表 3-1-4 Radius 参数说明
参数名称
说明
缺省值
RADIUS
服务器 Radius 服务器的地址(域名/IP),最多支持 10 条
端口
Radius 服务器的服务端口号
1812
认证密钥
与 Radius 服务器建立连接时候需要验证的认证密钥。 只有认证密钥一致才能与 Radius 服务器建立连接。
源接口
bridge 1、celluar 1、fastethernet 0/1

2)Tacacs+
        Tacacs+(Terminal Access Controller Access Control System,终端访问控制器控 制系统协议)是在 Tacacs 协议的基础上进行了功能增强的安全协议。该协议与 RADIUS 协 议的功能类似,采用客户端/服务器模式实现 NAS 与 TACACS+服务器之间的通信。TACACS +持独立的认证(Authentication)、授权(Authorization)和计费(Accounting)功能。 TACACS+应用传输控制协议(TCP)
以 Telnet 用户认证过程为例,基本消息交互流程如下:
  1. Telnet 用户请求登录设备。 (2) TACACS+客户端收到请求之后,向 TACACS+服务器发送认证开始报文。
  2. TACACS+服务器发送认证回应报文,请求用户名。
  3. TACACS+客户端收到回应报文后,向用户询问用户名。
  4.  用户输入用户名。
  5. TACACS+客户端收到用户名后,向 TACACS+服务器发送认证持续报文,其中包括了用 户名。
  6. TACACS+服务器发送认证回应报文,请求登录密码。
  7. TACACS+客户端收到回应报文,向用户询问登录密码。
  8. 用户输入密码。
  9. TACACS+客户端收到登录密码后,向 TACACS+服务器发送认证持续报文,其中包括了 登录密码。
  10. TACACS+服务器发送认证回应报文,指示用户通过认证。
  11. TACACS+客户端向 TACACS+服务器发送授权请求报文。
  12. TACACS+服务器发送授权回应报文,指示用户通过授权。
  13. TACACS+客户端收到授权回应成功报文,向用户输出设备的配置界面。
  14. TACACS+客户端向 TACACS+服务器发送计费开始报文。
  15. TACACS+服务器发送计费回应报文,指示计费开始报文已经收到。
  16. 用户请求断开连接。
  17. TACACS+客户端向 TACACS+服务器发送计费结束报文。
  18. TACACS+服务器发送计费结束报文,指示计费结束报文已经收到。

表 3-1-5 Tacacs+ 参数说明
参数名称
说明
缺省值
Tacacs+
服务器 Tacacs+服务器的地址(域名/IP),最多支持 10 条
端口
Tacacs+服务器的服务端口号
49
认证密钥
与 Tacacs+服务器建立连接时候需要验证的认证密钥。只有认证密钥一致才能与 Radius 服务器建立连接
3)LDAP
         LDAP 是轻量目录访问协议,英文全称是 Lightweight Directory Access Protocol,一般都简 称为 LDAP。它是基于 X.500 标准的,但是简单多了并且可以根据需要定制。与 X.500 不同, LDAP 支持 TCP/IP。简要地说,LDAP 提供了访问、认证和授权的集中管理。他是很容易自 定义的,并且能够实现用户和用户组管理集中化 、信息存储集中化 、设置安全和访问控制 、 安全委托读取和修改权等。
参数名称
说明
缺省值
名称
用户自定义服务器列表名称
LDAP服务器
服务器地址(域名/IP),最多支持 10 条
端口
与服务器端口保持一致
基准 DN
LDAP 目录树的最顶部
用户名
访问服务器的用户名
密码
访问服务器的密码
安全
加密方式共 3 种选择:None、SSL 和 StartTLS
None
验证对端
点选开启
未选
4)AAA 认证
支持以下认证方式:
  1. 不认证(none):对用户非常信任,不对其进行合法检查,一般情况下不采用此方式。
  2. 本地认证(local):将用户信息配置在网络接入服务器上。本地认证的优点是速度快, 可以为运营降低成本,缺点是存储信息量受设备硬件条件限制。
  3. 远端认证:将用户信息配置在认证服务器上。支持通过 Radius 协议、Tacacs+协议 17 和 LDAP 进行远端认证。
支持以下授权方式:
  1. 不授权(none):不对用户进行授权处理。
  2. 本地授权(local):根据网络接入服务器为本地用户账号配置的相关属性进行授权。
  3. Tacacs+授权:由 Tacacs+服务器对用户进行授权。
  4. Radius 认证成功后授权:认证和授权绑定在一起,不能单独使用 Radius 进行授权。
  5. LDAP 授权

        认证 1 和授权 1 要设置一致;认证 2 和授权 2 要设置一致;认证 3 和授权 3 要设置 一致。


        当同时配置了 radius,tacacs+和 local 时。优先级顺序遵循:1>2>3。

3.1.5配置管理

这里可以把配置参数备份;可以导入想要的参数配置备份;可以使路由器恢复出厂设置。
表 3-1-7 配置管理参数说明
参数名称
说明
缺省值
浏览
从主机选择将要导入到路由器的配置文件
导入
将配置文件导入到路由器 startup-config 中,重启 后会加载导入的配置。
备份
running-config 备份 running-config 到主机,running-config 为 设备当前正在运行的配置。
备份 startup-config
备份 startup-config 到主机,startup-config 为 设备开机启动时候的配置。
自动保存修改后的配置
决定是否在每次修改配置后,自动将配置保存到 startup-config
开启
加密明文密码
启用后设备在 WEB 上配置的所有带密码的参数 都会以加密的方式显示。提高密码安全性。
未勾选
恢复出厂配置
将设备恢复到出厂配置,设备所有的配置被恢复到 默认参数。恢复出厂后重新启动设备才生效。


        应该确保导入的配置的合法性与有序性。当导入配置时,系统会过滤格式不合法的命 令,然后将正确的配置存储为 startup-config,在系统重启后顺序执行这些配置。如 果导入的配置内容不是按照有效的顺序排列,将导致系统不能进入期望的状态。

        为了不影响当前系统运行,当执行导入配置和恢复出厂配置后,需要重启路由器新的 配置才能生效。

3.1.6设备远程监控平台

        设备远程监控平台是通过一个软件平台管理设备。启用设备远程监控平台后,进行相关设 置,设备现场信息将定时上报给用户,使得用户可远程监管设备的工作情况。启用云网管平台 后,可以通过软件平台对设备进行管理操作,使网络高效正常运行。比如,查询设备运行状态、 升级设备软件、重启设备、对设备下发配置参数等等,还可以通过网管平台给设备发送控制或 查询短信。
表 3-1-8 设备远程监控平台参数说明
参数名称
说明
缺省值
启用设备远程监控平台
点选启用设备远程监控平台
禁用
服务器地址
设备所在云平台服务器地址
注册账户
输入已注册账户名称
现场名称
设备所在云平台服务器现场名称
定位源
选择设备定位接口,可选择 GPS 或 Cellular
GPS
现场信息上报间隔
用户自定义现场信息上报时间间隔,合法 值:1-65535
3600 秒
LBS 信息上报间隔
用户自定义 LBS 信息上报时间间隔,合 法值:1-65535
600 秒
通道信息上报间隔
用户自定义通道信息上报时间间隔,合法 值:1-65535
120 秒
设备接入点地址
用户输入设备接入点地址
设备接入点端口
用户定义接入点端口
0
表 3-1-9 网管平台(Device Management)参数说明
参数名称
说明
缺省值
开启 ovdp 功能
点选开启 ovdp 功能
禁用
模式
短信+IP
短信+IP
供应商
选择供应商名称
默认值
设备 ID
设备 ID 不可更改
每台设备唯一
服务器
设置网管平台 IP 地址
c.inhand.com.cn
端口
设置网管平台端口号
2003
登录重试次数
设置重试次数
3
心跳间隔时间
设置心跳间隔
120 秒
串口类型
使用DT时控制的串口类型 , RS232/RS485
RS232
协议
连接平台使用的协议,TCP/UDP
UDP

3.1.7 GPS 定位信息

         在这里可以开启或关闭 GPS 功能,配置 GPS IP 转发和 GPS 串口转发,其中 GPS IP 转 发有两种类型:客户端和服务器端。
表 3-1-10 GPS-IP 转发参数说明
参数名称
说明
缺省值
协议
两种协议可选:TCP 协议和 UDP 协议
TCP 协 议
连接类型
两种类型可选:长连接和短连接。 和服务器端保持一致
长连接
心跳间隔
当 TCP 连接建立成功后,设备发送心跳的时间间隔
100 秒
心跳重试次数
心跳超时后,继续发送心跳的次数,当达到设置的次 数心跳还是超时,设备断开 TCP 连接
10
最小重连间隔
设备建立 TCP 连接时,开始使用的连接时间间隔, 每 30 秒递增直到最大重连间隔
15 秒
最大重连间隔
设备建立 TCP 连接时最大重连间隔时间
180 秒
源接口
设备连接服务器时,使用源接口的地址作为源地址去 建立 TCP 连接
上报信息间隔
设备上报 GPS 信息的时间间隔
30 秒
包含 RMC
发送 GPS 数据的 PMC 数据
启用
包含 GSA
发送 GPS 数据的 GSA 数据
启用
包含 GGA
发送 GPS 数据的 GGA 数据
启用
包含 GSV
发送 GPS 数据的 GSV 数据
启用
消息前缀
设备发送 GPS 消息时用户自定义的报文头内容
消息后缀
设备发送 GPS 消息时用户自定义的报文结尾内容
GPS IP 转发-客户端-目的 IP 地址


服务器地址
GPS 数据上报的服务器地址
服务器端口
上报服务器的端口号
GPS IP 转发-服务器端


连接类型
两种类型可选:长连接和短连接。 和客户端保持一致
长连接
心跳间隔
当 TCP 连接建立成功后,设备发送心跳的时间间隔。
60 秒
心跳重试次数
心跳超时后,继续发送心跳的次数,当达到设置的次 数心跳还是超时,设备断开 TCP 连接。
5
本地端口号
设备当 TCP SERVER 时定义的服务端口号
10001
上报信息间隔
用户自定义设置上报信息间隔时间
30 秒
包含 RMC
发送 GPS 数据的 PMC 数据
启用
包含 GSA
发送 GPS 数据的 GSA 数据
启用
包含 GGA
发送 GPS 数据的 GGA 数据
启用
包含 GSV
发送 GPS 数据的 GSV 数据
启用
消息前缀
设备发送 GPS 消息时用户自定义的报文头内容
消息后缀
设备发送 GPS 消息时用户自定义的报文结尾内容
参数名称
说明
缺省值
串口类型
和对端保持一致(RS232/RS485)
RS232
波特率
和对端保持一致
9600
数据位
和对端保持一致
8 bits
校验位
和对端保持一致
无校验
停止位
和对端保持一致
1 bits
软件流控
点选启用
禁用
包含 RMC
发送 GPS 数据的 PMC 数据
启用
包含 GSA
发送 GPS 数据的 GSA 数据
启用
包含 GGA
发送 GPS 数据的 GGA 数据
启用
包含 GSV
发送 GPS 数据的 GSV 数据
启用

        GPS 串口转发和 DTU 功能不能同时使用,开启 GPS 串口转发时必须关闭 DTU 功能。

3.1.8SNMP

        管理员要对整个网络的设备进行配置和管理,这些设备分布较为分散,管理员到现场进行 设备配置是不现实的。并且如果这些网络设备来自不同的厂商,而每个厂商都提供一套独立的 管理接口(比如使用不同的命令行),将使得批量配置网络设备的工作量巨大。因此,在这种情 况下,如果采用传统的人工方式,将会带来成本高、效率低的弊端,此时网络管理员可以利用 SNMP 远程管理和配置其下属设备,并对这些设备进行实时监控。

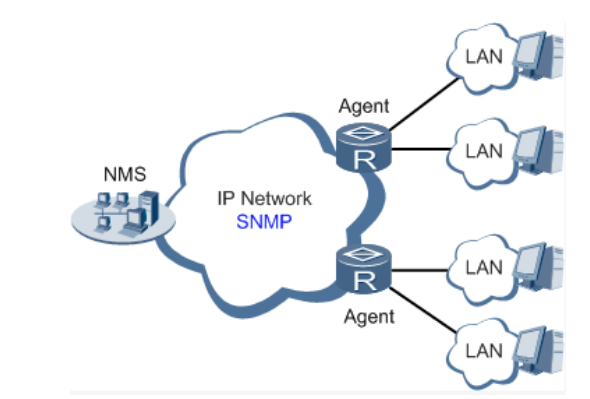

        网管通过 SNMP 协议管理设备示意图如下图所示:

要在组网中配置 SNMP 协议,需要在管理端配置 SNMP 管理程序 NMS,同时在被管理 设备端配置 SNMP 代理程序 Agent。
通过 SNMP 协议:
  1. 网络管理系统 NMS 可以通过 Agent 在任何时候及时地获得设备的状态信息,并实现 远端控制被管理设备。
  2. Agent 可以及时地向 NMS 报告设备的当前状态信息,在设备发生问题时,可以立即 通知 NMS。
目前设备的 SNMP Agent 支持 SNMPv1、SNMPv2c 和 SNMPv3 版本。SNMPv1 和 SNMPv2c 采用团体名认证;SNMPv3 采用用户名和密码认证加密方式。
表 3-1-12 SNMPv1 和 SNMPv2c 参数说明
参数名称
说明
缺省值
启用 SNMP 功能
启用/关闭 SNMP 功能
关闭
监听地址
选择待监听网络地址,可选择:any、127.0.0.1、 192.168.2.1、192.168.1.1 以及拨号所获取到 的 IP 地址
any
SNMP 版本
选择管理路由器的 SNMP 版本,支持 SNMP v1/v2c/v3 V1 适用于小型网络,组网简单,对网络安全 性要求不高或者网络环境本身比较安全,且比较 稳定的网络,比如校园网,小型企业网。 V2C 适用于大中型网络,对网络安全性要求不高 或者网络环境本身比较安全(比如 VPN 网络), 但业务比较繁忙,有可能发生流量拥塞的网络。 V3 适用于各种规模的网络,尤其是对网络的安全性要求较高,确保合法的管理员才能 对网络设备进行管理的网络。比如网管和 被管理设备间的通信数据需要在公网上进 行传输。
v2c
联系信息
填写联系信息
Beijing_InH and_Networks_Techn ology_Co., Ltd.
位置信息
填写位置地址
Beijing_China
团体名管理


团体名
用户自定义团体名 SNMPv1、SNMPv2c 的读/写团体访问名,是 网管(NMS)对设备(Agent)进行读写访问时 所使用的口令,此参数需与网管配置相同。
public 和 private
访问权限
访问权限包含网管只读的 MIB 节点和网管可读 写的 MIB 节点。
ReadOnly(只读)
MIB 视图
 选择限定网管监控和管理的 MIB 节点,目前为默 认视图一种状态。
defaultView
表 3-1-13 SNMPv3 参数说明
参数名称
说明
缺省值
用户组管理


组名
用户自定义用户组组名,长度:1-32 个字符
安全级别
选择该组的安全级别,分为无鉴别/无加密、鉴别/无加密、 鉴别/加密共 3 种
无鉴别/无加密
只读视图
选择 SNMP 的只读视图。目前只支持 defaultView
defaultView
通知视图
选择 SNMP 的通知视图。目前只支持 defaultView
defaultView
用户管理


用户名
用户自定义用户名,长度:1-32 个字符
组名
选择该用户加入的用户组,首先要在用户组管理表格中定 义过,才可再次选择相应的用户组。
认证模式
选择认证模式。提供 MD5、SHA 和无鉴别三种认证模式, 选择”无鉴别”不启用认证
无鉴别
认证密码
只有认证模式不为”无鉴别”时,认证密码才可以输入。 长度:8-32 个字符
加密模式
选择加密模式,加密分为:无加密、AES、DES 三种模式。
无加密
加密密码
只有加密模式不为”无加密”时,加密模式密码才可输入。 长度:8-32 个字符
        SNMP Trap(SNMP 陷阱):某种入口,到达该入口会使 SNMP 被管设备主动通知 SNMP 管理器,而不是等待 SNMP 管理器的再次轮询。在网管系统中,被管理设备中的代理可以在任 何时候向网络管理工作站报告错误情况。代理并不需要等到管理工作站为获得这些错误情况而 轮询他的时候才会报告。这些错误情况就是众所周知的 SNMP 自陷(trap)。
表 3-1-14 SnmpTrap 配置参数说明
参数名称
说明
缺省值
目的地址(IP)
填写管理站(NMS)的 IP 地址
安全名
版本 v1 或 v2c 时填写相应的团体名,版本为 v3 时填写相 应的用户名。长度:1-32 个字符
UDP 端口号
填写 UDP 端口号,可以使用默认的端口号范围:1-65535
162
      SNMP Mibs(SNMP 管理信息库):Snmp Mibs 是 SNMP 协议软件中主要的一个模块。 IETF 规定的管理信息库 MIB(其中定义了可访问的网络设备及其属性,由对象识别符唯一指 定)。MIB 是一个属性结构,SNMP 协议消息通过遍历 SNMP MIB 树形目录中的节点来访问 网络中的设备。SnmpMibs 为用户提供了获取 Mibs 文件的接口,通过“download”按钮用户 可下载自己所需要的 mib 文件。

3.1.9Python

       Python 是一种面向对象的解释型计算机程序设计语言。Python 具有丰富和强大的库,能 够把用其他语言制作的各种模块很轻松地链接在一起。用户使用 Python 快速生成程序的原型 (可以是程序的最终界面),然后对其中有特别要求的部分,用更合适的语言改写,而后可以 25 封装为         Python 可以调用的扩展类库。 Python 功能模块,用户可以查看相关运行状态(扩展存储卡、AppManager 运行状态、 调试服务器运行状态、程序存储空间使用率、数据日志存储空间使用率、外部存储空间使用率 以及 App 名称、App 版本和 App 命令),用户可以定义、更改 AppManager 配置以及导入 Python App 包。
表 3-1-15 APPManager 配置参数说明
参数名称
说明
缺省值
使能
Python AppManager 点选启用 Python AppManager
禁用
使能调试服务器
点选启用调试服务器
禁用
使能扩展存储
点选启用扩展存储
禁用
App 管理


ID
填写 App 编号,最多可设置 10 个 App,合法值: 1-10
1
App 命令
用户自定义 App 命令
日志文件大小(MB)
用户自定义日志文件大小,合法值:1-70
1

3.1.10告警

        告警功能提供给用户一种即时获知路由器异常的方式,使得用户能尽早的发现并解决这些 异常。当异常产生时路由器将发出告警,用户可以选择系统定义的多种异常并选择合适的通告 方式来获知这些异常。所有告警都将被记录在告警日志中,供用户在需要时排查问题。
        告警按照类型分为:系统告警和端口告警。
  1. 系统告警:因系统或环境出现某种异常而发出的告警,分为热启动、冷启动、内存不足。
  2. 端口告警:因网络接口出现异常而发出的告警,分为 LINK-UP、LINK-DOWN。
        告警状态分为:
  1. 存在(Raise):表示告警发生还没有被确认
  2. 确认(Confirm):表示发生的告警用户暂时不能解决
  3. 全部(All):表示发生的全部告警
        告警等级可分为:
  1. EMERG:设备发生了某种严重的错误可能导致系统重启
  2. CRIT:设备发生了某种不可恢复的错误
  3. WARN:设备发生了某种影响系统功能的错误
  4. NOTICE:设备发生了某种影响系统性能的错误
  5. INFO:设备发生了某种正常的事件
        通过告警配置对话框您可以进行以下操作:
  1. 通过“告警状态”界面,可以查看上电以来系统产生的所有告警。
  2. 通过“告警输入”界面,可以自定义关心的告警类型。
  3. 通过“告警输出”界面,设置 Email 告警通告方式,日志记录是默认输出方式。配置 此项功能,当有告警产生时,系统会自动以邮件的形式把告警内容从发送告警邮件的邮 箱地址发送到目的邮箱地址。一般用户不配置此项功能
  4. 通过“告警映射”界面,可以灵活的将关心的告警类型映射到一种或多种告警通告方式 上。告警映射有两种映射方式:CLI(console 口)和 Email。若要启用 Email 映射则 要在告警输出部分启用并配置好邮箱地址。

3.1.11系统日志

        系统日志包含了网络和设备的大量信息,包括运行状态、配置变化等。通过“系统日志设 置”界面,可以设置远程日志服务器,路由器将会把所有的系统日志上传到远程日志服务器, 这需要主机上的远程日志软件(如:Kiwi Syslog Daemon)的配合。

        系统诊断记录文件为加密文件,需要使用我司的解密工具解密后才能查看。下载系统 诊断记录时会把路由器的配置信息也下载下来。系统日志最大存储 512K。


3.1.12时间表管理

        启用此功能,用户可以自定义设备重启时间。 当前设备定时任务仅支持设备定时重启功能(reboot),且只能设置间隔天数为每天 (everyday)不可更改。系统缺省时间为 0 时 0 分.用户可以自定义重启时间。最多定义 10 条。 如设置时间表为 reboot,everyday,12 时 0 分后。设备每天 12 时会自动重启设备。


        配置时间表管理时必须确保路由器时间和当前时间一致。可以通过 WEB 上点击时 间同步或者开启 NTP 来确保路由器时间和当前时间一致。

3.1.13系统升级

        升级过程共分为两个阶段,第一阶段将升级文件写入备份固件区,即系统升级一节所描述 的过程;第二阶段将备份固件区中的文件拷贝到主固件区。在软件升级的过程中,请不要在 Web 上进行任何操作,否则可能会导致软件升级中断。
        使用带 WI-FI 功能的设备,还需升级接口板固件。点击页面“接口板固件升级”,在弹出 的对话框中选择与固件版本匹配的接口板固件版本,升级即可。升级过程与上述固件版本升级 过程相同。

3.1.14

        设备重启前请保存配置,可以在 WEB 上执行重启。或通过命令行执行 reboot 命令来执行重启。

3.2二层交换

        二层交换是指设备具有二层交换机的属性。可以设置设备端口的状态、端口镜像、和广播 风暴控制等功能。
        端口镜像功能是将一个或多个源端口的数据流量转发到某一个指定端口来实现对网络的监听,指定端口称之为“镜像端口”或“目的端口”,在网络出故障的时候,可以快速地进行故障 定位。
        广播风暴控制是允许端口对网路上出现的广播风暴进行过滤。当端口收到的广播帧累计达 到预定的门限值时,端口将自动丢弃收到的广播帧。从而避免广播风暴的出现。
表 3-2-1 端口基本参数说明
参数名称
说明
缺省值
端口
设备支持 4 个端口操作:FE1/1、FE1/2、FE1/3、FE1/4, 用户可根据自己的需要,对相应的端口进行配置
N/A
管理状态
设置端口的工作模式,分为:up、shutdown,用户可根据自己的需要,打开或关闭相应端口
up
端口速率
设置端口速率,可选择 auto、100Mbps、10Mbps
auto
端口模式
设置端口模式,可选择 auto、full、half
auto
表 3-2-2 端口镜像参数说明
参数名称
说明
缺省值
启用 monitor
点选启用端口镜像功能
禁用
目的端口
监听数据的端口。
none
源端口参数


镜像方向
设置镜像方向,可选择:none、ingress、egress、 both ingress:只对从该端口进入的流量进行镜像 egress:只对从该端口发出的双向流量进行镜像 both:支持对该端口收到和发出的双向流量进行镜像
none

        只有 IR915 的 FE1/1--FE1/4 端口支持二层 VLAN 功能。

3.3网络

网络总共包含了以太网接口、VLAN 接口、拨号接口、ADSL 拨号(PPPoE)、WLAN 接 口、环回接口、DHCP 服务、DNS 服务、动态域名、短信服务共 10 个功能模块。

3.3.1 以太网接口

以太网接口支持三种连接模式:
  1. 自动模式:即配置接口作为 DHCP 客户端,使用 DHCP 方式获取 IP 地址。
  2. 手动模式:即手动为接口配置 IP 地址和子网掩码。
  3. PPPoE:即配置接口作为 PPPoE 客户端。
        以太网接口此处配置的连接模式是手动模式,即手动为接口配置 IP 地址和子网掩码。 通过状态页面,用户可直观浏览到以太网口(Fastethernet 0/1)的基本信息:连接类型、IP 地 址、子网掩码、网关、DNS、MTU、状态、连接时间、剩余时间、说明。以及桥接口(Bridge 1)基本信息:IP 地址、子网掩码、网关、DNS、MTU、状态、连接时间、剩余时间。
表 3-3-1 以太网接口参数说明
参数名称
说明
缺省值
主 IP
用户可以根据需要配置或更改主 IP 地址
192.168.1. 1
子网掩码
用户配置的以太网接口的子网掩码
255.255.25 5.0
MTU
最大传输单元,以字节为单位
1500
端口速率/ 端口模式
五种选择:自动协商、100M 全双工、100M 半双工、 10M 全双工和 10M 半双工
自动协商
二层状态联动
勾选:端口没物理连接状态为 Down,有物理连接时为 UP 不勾选:端口有无物理连接时都显示 UP。
不勾选
说明
以太网接口的描述信息,标识作用
多 IP 支持
除主 IP 以外用户还可以配从 IP 地址,最多可以配置 10 个。

表 3-3-2 桥接口参数说明
参数名称
说明
缺省值
网桥号
网桥号只能配为1
1
主地址-IP 地址
用户自定义配置或更改主 IP 地址
192.168.2.1
主地址-子网掩码
用户自定义配置或更改主地址子网掩码
255.255.255.0
从地址-IP 地址
除主 IP 以外用户还可以配从 IP 地址,最 多可以配置 10 个
从地址-子网掩码
除主 IP 以外用户还可以配从地址子网掩码
网桥成员
加入到网桥的接口,包括 F0/1、F0/2、 VLAN1 和 dot11radio 1
VLAN1 、 dot11radio 1


只有 IR912 和 IR915-W-XX 设备能配置桥接口,IR915 不带 Wi-Fi 设备不能配 置桥接口。


3.3.2VLAN接口

        虚拟局域网(VLAN)是一组逻辑上的设备和用户,这些设备和用户并不受物理位置的限 制,可以根据功能、部门及应用等因素将它们组织起来,相互之间的通信就好像它们在同一个 网段中一样,VLAN 工作在 OSI 参考模型的第 2 层和第 3 层,一个 VLAN 就是一个广播域, VLAN 之间的通信是通过第 3 层的路由器来完成的。
        目前设备 VLAN 端口支持 Access 和 Trunk 两种链路类型。Access 类型的端口只能属 于 1 个 VLAN,一般用于连接计算机的端口;Trunk 类型的端口可以允许多个 VLAN 通过,可 以接收和发送多个 VLAN 报文,可以用于交换机之间的连接,也可以用于连接用户的计算机。 用户可通过 VLAN 聚集页面根据需要选择链路类型。 、
        本证 VLAN 是分配给 802.1Q 中继端口,802.1Q 中继端口支持来自多个 VLAN 的流量 (有标记流量),也支持 VLAN 以外的流量(无标记流量)。802.1Q 中继端口会将无标记流 量发送到本证 VLAN。如果交换机端口设置了本证 VLAN,则连接到该端口的计算机将产生无 标记流量。用户可通过 VLAN 聚集页面根据需要自定义本证 VLAN 标号,合法值:1-4000。
表 3-3-3 VLAN 配置参数说明
参数名称
说明
缺省值
VLAN 号
即 VLAN ID,用户自定义(ID 1-4000)
VLAN 虚接口


主地址-IP 地址
用户自定义配置或更改主 IP 地址
主地址-子网掩码
用户自定义配置或更改主地址子网掩码
从地址-IP 地址
除主 IP 以外用户还可以配从 IP 地址,最多 可以配置 10 个
从地址-子网掩码
除主 IP 以外用户还可以配从地址子网掩码
VLAN 成员端口


VLAN 成员端口
可选择 FE1/1、FE1/2、FE1/3、FE1/4 若在 VLAN 聚集中设置某个端口为 Access 模式,则该端口只允许属于唯一 VLAN ID 若在 VLAN 聚集中设置某个端口为 Trunk 模式,则该端口允许属于多个 VLAN ID

3.3.3拨号接口

        IR900 设备装入 SIM 卡,通过拨号接口拨号实现路由器的无线网络连接功能。IR900 支持 拨号 SIM 卡备份功能,当主 SIM 卡出现故障或余额不足等导致网络连接断开时,可以快速的 切换到备份 SIM 卡,由备份 SIM 卡来承担网络连接任务,从而提高了网络连接的可靠性。
        用户可通过状态页面查看当前设备所使用模块(Modem)状态:
  1. 当前 SIM 卡(IR900 设备支持双卡,此项显示正在使用的为 SIM1 还是 SIM2)
  2. IMEI 号码(国际移动设备身份码,国际移动装备辨识码,它与每台移动设备一一对应, 该码是全世界唯一的)
  3. IMSI 号码(国际移动用户识别码,是区别移动用户的标志,存储在 SIM 卡中,可用于 区别移动用户的有效信息)
  4. ICCID 号码(集成电路卡识别码即 SIM 卡卡号)
  5. 电话号码(当前使用 SIM 卡电话号码)
  6. 信号级别(dBm 表示功率绝对值的值,这个值越大,标识信号越好;asu 代表移动设 备将它的位置传递给附近的信号塔速率,以一种更加线性的方式来表示。asu 的正常 32 范畴为 1-30,asu 信号值越大,信号强度越好。dBm=-113+2*asu。当 asu 的值为 1-10 时设备信号灯 1 亮;11-20 时设备信号灯 1,2 亮;21-30 时设备信号灯 1,2,3 全亮)
  7. 注册状态(当前模块的状态,如:注册网络成功、正在注册到网络)
  8. 运营商(显示运营商名称,如:中国移动-China Mobile、中国联通-China Unicom)
  9. 网络类型(显示当前设备拨号上网的网络类型,如:4G(LTE)、2G(EDGE)等)
  10. 位置区码(为了确定移动台的位置,每个公用陆地移动网络的覆盖区都被划分成许多位 置区,位置区码则用于标识不同的位置区)
  11. 用户可通过状态页面查看当前设备网络连接状态:
    1. 状态:显示当前是否在线,如:已连接、未连接。
    2. IP 地址:设备拨号成功所获取到的 IP 地址。
    3. 子网掩码:设备拨号成功所获取到的子网掩码。
    4. 网关:设备通过拨号成功所获取到的网关。
    5. DNS:设备通过拨号成功所获取到的网关。
    6. MTU:最大传输单元,系统默认值 1500。
    7. 连接时间:显示设备拨号成功到下一次重启所用时间。
        拨号接口支持三种连接方式:永远在线、按需拨号和手工拨号。
表 3-3-4 拨号接口参数说明
参数名称
说明
缺省值
拨号参数集
拨号策略选择,对应于拨号参数集配置索引项
1auto
启用漫游
勾选启用漫游功能,在漫游状态下可以正常拨号上网,当取 消漫游选项,漫游的 SIM 卡不能拨号上网 使用本地卡时,勾选漫游和取消漫游功能都不影响 SIM 卡 拨号上网
启用
PIN Code
PIN 码即 SIM 卡的个人识别密码。 如果启用 PIN 码,当不设置 PIN 码或设置错误的 PIN 码, 设备拨号失败;设置正常的 PIN 码,设备可以正常拨号上 网。
网络选择方式
五种选择:自动、2G、 3G、 4G和3G2G 用户根据所使用设备及 SIM 卡适用的情况,可选择特定的网络方式,或使用自动方式,设备可自行注册到适用当前网络状况的网络方式。
自动
静态 IP
拨号时是否使用静态 IP,可以手动指定 IP 地址。设备每次 拨号都获得配置的静态 IP
关闭
连接方式
可选择永远在线、按需拨号、手工拨号
永远在线:永远在线是系统默认拨号方式,正常状态下设备 一直在线只有拨号口没有任何流量时会 30 分钟掉线重新拨号。
按需拨号:根据设备型号不同,按需拨号又分为:允许数据 激活、短信激活两种拨号方式。
  1. 数据激活:默认设备为不在线状态,当有去往公网数据 时,自动拨号成功。
  2. 短信激活:通过发送短信指令,控制设备连接网络、断 开网络连接、重启设备、查询设备信息(IP 地址、是否 在线等)
注:短信指令相关操作详见,“网络”>>“短信服务”参数 说明
手工拨号:用户通过 WEB 页面“网络”>>“拨号接口”状 态页面的网络连接
永远在线
重拨间隔
设备每次掉线重新拨号等待的时间
10 秒
ICMP 探测服务器
要探测的远端 IP 地址或域名(同时启用两个 ICMP 探测服 务器,建议同时输入 IP 地址或同时输入域名)
设备支持两个 ICMP 探测服务器:主服务器和备份服务器。 当配置两个服务器后,首先检测第一个服务器,只有当第一 个服务器达到最大重试次数后,系统才会检测第二个服务 器。当两个服务器都检测失败的情况下,设备会重新拨号并 进行下一轮 ICMP 探测
ICMP 探测间隔时间
设备发送 ICMP 探测报文的时间间隔
30 秒
ICMP 探测超时时间
在设置的 ICMP 探测超时时间内,没有收到 ICMP 响应包认为本次 ICMP 探测超时
5 秒
ICMP 探测最
大重试次数 设置 ICMP 探测失败时的最大重试次数(达到最大次数后 会重新拨号)
5
ICMP 严格探测
当设备的拨号接口有数据流量时。设备不发送 ICMP 探测。 当拨号接口没有数据流量时候才会发送 ICMP 探测,可以 达到节省流量目的
关闭
显示高级选项
点选启用高级选项配置
禁用
点选启用高级选项(以下各项均为启用高级选项后的相关参数)


初始化命令
可以配置一些 AT 指令查询模块状态
信号查询间隔时间
用户设置信号查询间隔时间,0 表示禁用 设置信号查询间隔时间,保存配置。设备拨号成功后,将以 设置的查询间隔时间定时查询信号状态。如设置查询间隔时 间为 60s。设备拨号成后,拔下设备天线,等到 60s 后设备 信号应该降低,在 60s 内设备信号不发生变化
120 秒
拨号超时时间
用户设置拨号超时时间。在设定的超时时间内,设备未成功 拨号,认为拨号超时,设备重新检测模块并重新拨号
120 秒
MTU
设置最大传输单元,以字节为单位
如果MTU配置过小而报文尺寸较大,可能会造成分片过多, 报文被 QoS 队列丢弃。如果 MTU 值配置过大,会造成报 文的传输速度较慢,甚至会造成报文丢失
1500
启用双 SIM 卡
默认情况下,设备使用单卡模式,且使用 SIM1 卡
禁用
启用调试模式
点选启用调试模式,系统日志将打印更为详细的信息
禁用
双 SIM 卡


选择主卡
IR900 设备支持双 SIM 卡,用户可选择指定卡为主卡(此功能适用于双 SIM 卡插入的情况),当主卡出现故障或因 余额不足使网络断开连接时,备卡才承担网络连接任务。 可选择:SIM1、SIM2、随机、顺序
  1. SIM1:即设定 SIM1 卡为主卡
  2. SIM2:即设定 SIM2 卡为主卡
  3. 随机:系统随机选择任一 SIM 卡为主卡
  4. 顺序:即第一次拨号 SIM1 卡为主卡,再次拨号 SIM2 卡为主卡,再一次拨号 SIM1 卡为主卡......
SIM1
最大拨号次数
当 SIM1 在设置的最大拨号次数内一直没拨号成功,设备将切换到SIM2 拨号
5
最小连接时间
当设备拨号连接成功时间小于设置的最小连接时间时,设备 的拨号次数会累计。当大于设置的最小连接时。设备的拨号 次数将清零。0 是禁用次功能
0秒
信号阈值
当前承担网络连接任务的 SIM 卡信号阈值。设备当前真实 信号小于设置的信号阀值时,设备将按照信号探测间隔检测 信号,当达到信号检测重试次数后,设备重新拨号,备卡承担网络连接任务
禁用
信号探测间隔
用户设置信号探测间隔。(当主卡信号阈值为:0-0 即禁用 时,此配置项不可用) 设备拨号成功后,当真实信号小于设置的信号阀值时,会按 照设置好的间隔时间,定时查询网络信号
0:禁用
信号探测重试次数
用户设置信号探测重试次数。(当主卡信号阈值为:0-0 即 禁用时,此配置项不可用) 当信号探测达到最大重试次数时,信号值仍然不在信号阈值 范围内,设备重新拨号,此时备卡承担网络连接任务
N/A
备卡超时时间
当前使用的为被卡,被卡拨号成功后,当达到设定的被卡超 时时间后,设备会切换到主卡拨号
0 秒
拨号参数集


索引
对拨号参数集进行编号,此编号应用于上述对 SIM 卡进行 制定拨号参数集的选择依据。
1
网络类型
用户选择设备所使用的移动网络类型,可选择: GSM、CDMA
GSM
APN(CDMA2 000 系列不设 置此项)
APN(Access Point Name)用来标识 WCDMA/LTE 网 络的业务种类, WCDMA/LTE 系 统 根 据 用 户 连 接 WCDMA/LTE 网络的 APN 提供相应的服务。
3gnet
拨号号码
拨号使用的拨号串。拨号串由运营商提供,请向运营商获取。 当 3G/LTE 数据卡支持 WCDMA 或 LTE 标准时,缺省拨 号串为*99***1# 。 当 3G 数据卡支持 CDMA2000 标准时,缺省拨号串为 #777。
*99*** 1#
认证方式
用户可选择:自动、PAP、CHAP、MS-CHAP、MSCHAPv2 PAP:密码认证协议,通过两次握手提供一种简单明文认证 方式 CHAP:挑战握手认证协议,通过三次握手确认摘要信息从 而进行安全认证 MS-CHAP:微软公司的 CHAP 标准 MS-CHAPv2:MS-CHAP 升级版本,它要求双向验证。
自动
用户名
指定接入外部 PDN 网络用户的用户名。由运营商提供。
gprs
密码
指定接入外部 PDN 网络用户的密码。由运营商提供。
gprs


  1. IR900 设备当重复拨号 30 次没有拨号成功,设备会自动重启。当没有插入 SIM 卡或一直未注册网路,设备检测 120 次模块后设备自动重启
  2. IR900 能根据 SIM 卡自动识别 APN,一般不需要配置任何参数就能拨号成功(专网除外)


3.3.4ADSL拨号(PPPoE)

        当设备作为 PPPoE 客户端时,PPPoE 会话可以配置在物理以太网接口接口上,当设备 通过 ADSL 接口连入 Internet 的时候,需要在虚拟以太网接口配置 PPPoE 会话;当设备通过 以太网接口连接 ADSL Modem 再连入 Internet 的时候,需要在以太网接口配置 PPPoE 会 话。
表 3-3-5 拨号池参数说明
参数名称
说明
缺省值
池标识
用户自定义,范围 1-10
1
接口
 PPPoE 会话配置的接口,可选 Fastethernet0/1、 Fastethernet0/2、bridge 1、vlan1 等
Fastethernet 0/1
PPPoE 列表


标识
用户自定义,范围 1-10
1
池标识
和拨号池的池标识一致
认证方式
三种可选:Auto、PAP 和 CHAP Auto:PPP 建立时自动与对端协商认证方式 PAP:口令以明文方式在链路上发送,完成 PPP 链 路建立后,被验证方会不停地在链路上反复发送用 户名和口令,直到身份验证过程结束,所以安全性 不高 CHAP:验证协议为三次握手验证协议。它只在网络 上传输用户名,而并不传输用户密码,因此安全性 比 PAP 认证高
Auto
用户名
PPPoE 拨号使用的用户名
密码
PPPoE 拨号使用的用户名。
本地 IP 地址
指定分配给以 PPPoE 接口的 IP 地址。本地地址 不能与设备上其他接口或网络内其他设备的 IP 地 址冲突。
远端 IP
地址 PPPoE 对端设备 IP 地址。对端地址必须与接口的 IP 地址在同一网段
心跳时间间隔
PPPoE 建立连接后发送心跳报文时间间隔
120
心跳重试次数
当心跳超时后,重新发送心跳报文并进行计数,当 达到最大重试次数,设备重新建立连接
3
调试
点选启用调试选项,系统日志将会输出详细信息
禁用

3.3.5WLAN接口

        WLAN 即无线局域网络。它是相对于有线网络而言的一种全新的网络组建方式。具有灵活 性和移动性。在有线网络中,网络设备的安放位置受网络位置的限制,而无线局域网在无线信 号覆盖区域内的任何一个位置都可以接入网络。无线局域网另一个最大的优点在于其移动性, 连接到无线局域网的用户可以移动且能同时与网络保持连接。它们被广泛应用,从家庭到企业 再到 Internet 接入热点。IR900 设备为用户提供的 WLAN 接口有接入点、客户端、AP-Client 三种类型。
表 3-3-6 WLAN 参数说明
参数名称
说明
缺省值
接入点


启用
启用或禁用 WLAN 服务。启用 WLAN 服务后,可以 配置无线网络的基本参数和安全认证选项,使得无线 接入的用户可以实现接入 Internet。
禁用
接口类型
选择 WLAN 工作模式,可选择接入点、客户端、APClient
接入点
SSID 广播 开启
SSID 广播后无线客户端能扫描到此 SSID.禁用 是隐藏 SSID,SSID 隐藏后,设备发送的信标帧里面不 包含 SSID 信息,接入客户端必须在无线客户端上手 动配置该 SSID 标识才能接入设备
启用
AP 客户端隔离
开启 AP 客户端隔离功能后,AP 下接入的所有用户之 间的二层报文相互不能进行转发,提高了用户通信安 全性
禁用
射频类型
六种类型可选:802.11g/n、802.11g、802.11n、802.11b、802.11b/g 、802.11b/g/n 802.11b:工作在 2.4G 频段,最高速率 11Mbps 802.11g:工作在 2.4G 频段,最高速率 54Mbps 802.11n:工作在 2.4G 频段,也可以工作在 5G 频段,理论最高速率 300Mbps
802.11g/n
信道
信道是以无线信号作为传输媒体的数据信号传送通 道,共有 13 个信道,每个信道的载波频率不同:
信道 1,中心频率 2.412GHz;
信道 2,中心频率 2.417GHz;
信道 3,中心频率 2.422GHz;
信道 4,中心频率 2.427GHz;
信道 5,中心频率 2.432GHz;
信道 6,中心频率 2.437GHz;
信道 7,中心频率 2.442GHz;
信道 8,中心频率 2.447GHz;
信道 9,中心频率 2.452GHz;
信道 10,中心频率 2.457GHz;
信道 11,中心频率 2.462GHz;
信道 12,中心频率 2.467GHz;
信道 13,中心频率 2.472GHz
11
SSID
SSID:服务集标识。SSID 技术可以将一个无线局域 网分为几个需要不同身份验证的子网络,每一个子网 络都要独立的身份认证,只有通过身份认证的用户才 可以进入相应的子网络,防止未被授权的用户进入网 络。
InRouter900
认证方式
六种认证方式可选:开放式、共享式、WPA-PSK、 WPA、WPA2-PSK、WPA2、WPASK/WPA2SK WPA 加密方式目前有四种认证方式:WPA、WPAPSK、WPA2、WPA2-PSK
  1. WEP(有线等效密钥):对在两台设备间无线传 输的数据进行加密的方式,用以防止非法用户窃听 或侵入无线网络
  2. WPA:用来代替 WEP。WPA 增强了生成加密密 钥的算法,WPA 中还增加了防止数据中途被篡改 的功能和认证功能
  3. WPA-PSK(预共享密钥 Wi-Fi 保护访问):适 用于个人或普通家庭网络,使用预先共享密钥,密钥设置的密码越长,安全性越高,使用 TKIP 加密 方式
  4. WPA2(WPA 第二版):WPA2 是 WPA 的增强 型版本,与 WPA 相比,WPA2 新增了支持 AES 的加密方式
  5. WPA2-PSK:与 WPA-PSK 相似,适用于个人 或普通家庭网络,使用预先共享密钥,支持 TKIP 和 AES 两种加密方式
开放式
加密方式
根据不同认证方式,加密方式不同 开放式:支持 NONE、WEP40、WEP104 加密方式 共享式:支持 NONE、WEP40、WEP104 加密方式 WPA 、 WPA-PSK 、 WPA2 、 WPA2-PSK 、 WPASK/WPA2SK:支持 AES、TKIP 加密方式 注:当使用 WPA、WPA2 认证方式时需填写 RADIUS 服务器地址、以及 RADIUS 服务器端口,缺省值为 1812,同时还应选择源接口
N/A
无线频宽
指定该 AP 射频对应的信道带宽,可选择 20MHz、 40MHz
20MHz
最大客户端数
设置设备支持的最大客户端数目(最多 128 个)
客户端

N/A
接口类型
选择客户端模式

SSID
填写要连接的 SSID 名称
认证方式
和要连接的 SSID 的认证方式保持一致
开放式
加密方式
和要连接的 SSID 的加密方式保持一致
NONE
接入点-客户端


接口类型
选择接入点-客户端模式
N/A
SSID 广播
开启后,用户可通过 SSID 名称搜索到无线网络。
启用
AP 客户端隔离
开启 AP 客户端隔离功能后,AP 下接入的所有用户之 间的二层报文相互不能进行转发,提高了用户通信安全性
禁用
射频类型
选择射频类型
802.11g/n
信道
选择信道(此信道应与接入点信道保持一致)
11
SSID
用户设置设备作为接入点的 SSID
InRouter900
认证方式
可选择:开放式、共享式、WPA-PSK、WPA、WPA2- PSK、WPA2、WPAPSK/WPA2PSK
开放式
加密方式
根据不同认证方式,加密方式不同 开放式:支持 NONE、WEP40、WEP104 加密方式 共享式:支持 NONE、WEP40、WEP104 加密方式 WPA 、 WPA-PSK 、 WPA2 、 WPA2-PSK 、 WPASK/WPA2SK:支持 AES、TKIP 加密方式
N/A
无线频宽
指定该 AP 射频对应的信道带宽,可选择 20MHz、 40MHz
20MHz
最大客户端数
设置设备支持的最大客户端数目(最多 128 个)
客户端 SSID
输入设备作为客户端所要连接的接入点 SSID
认证方式
可选择:开放式、共享式、WPA-PSK、WPA2-PSK、
开放式
加密方式
此处加密方式应与所要连接的接入点的加密方式方式 保持一致、支持网络密钥的加密方式所使用的密钥也 应与所要连接的接入点的所设置的密钥保持一致 开放式:支持 NONE、WEP40、WEP104 加密方式 共享式:支持 NONE、WEP40、WEP104 加密方式 WPA-PSK、WPA2-PSK:支持 AES、TKIP 加密 方式
NONE
表 3-3-7 IP 设置参数说明
参数名称
说明
缺省值
WLAN 接口---接入点


IP 设置
不可配置
192.168.2.1
子网掩码
不可配置
255.255.255.0
WLAN 接口---客户端


主 IP
用户自主设置 IP 地址,客户端的 IP 地址 一定要和接入点网段保持一致
子网掩码
用户自主设置子网掩码,客户端的子网掩 码一定要和接入点网段保持一致
WLAN 接口---接入点-客户端


主 IP
不可配置
192.168.2.1
子网掩码
不可配置
255.255.255.1
dot11radio2
主 IP 用户自主设置 dot11radio2 的 IP 地址, 客户端的 IP 地址一定要和接入点网段保 持一致
dot11radio2
子网掩码 用户自主设置 dot11radio2 的子网掩码, 客户端的子网掩码一定要和接入点网段 保持一致
dot11radio2
多 IP 支 持 从 IP 用户自主设置 dot11radio2 的从 IP 地 址,dot11radio2 的从 IP 地址一定要和 接入点网段保持一致(最多可设置 10 个)
dot11radio2
多 IP 支 持 子网掩码 用户自主设置 dot11radio2 的子网掩码, dot11radio2 的子网掩码一定要和接入 点网段保持一致(最多可设置 10 个)
        在 WLAN 接口类型处选择客户端时,SSID 扫描功能才开启。在“SSID 扫描”界面,可 以浏览到所有可用的 SSID 名称,以及该 SSID 所使用的信道、BSSID、安全(加密方式)、 信号(以百分比显示信号的强弱)、模式(射频段)并可以显示设备作为客户端的连接状态。


  1. 入点为 AP-Client 时,信道必须与需要连接的 AP 信道保持一致才能建立连 接。
  2. 设备配置为客户端时,一般需要在安装向导-新建 WAN 界面配置 dot11radio1 为 WAN 口,才能实现客户端下端设备与 AP 通讯。

3.3.6环回接口

        回环接口(loopback 接口),环回接口是路由器上的一个逻辑、虚拟接口。路由器默认没 有环回接口。可以根据需要创建任何数目的环回接口。这些接口在路由器上与物理接口一样对 待:可以给它们分配寻址信息,包括它们在路由器选择更新中的网络号,甚至在它们上可以终 止 IP 连接。创建并配置好环回接口之后,它的地址是能被 ping 或 telnet 的,这就可以用来测 试网络的连通性。
表 3-3-8 环回接口参数说明
参数名称
说明
缺省值
IP 地址
用户不可更改
127.0.0.1
子网掩码
用户不可更改
255.0.0.0
多 IP 支持
除上边 IP 以外用户还可以配其他 IP 地址



        环回接口由于独占一个 IP 地址,子网掩码一般建议设为 255.255.255.255,以节省 资源。


3.3.7DHCP服务

        DHCP 采用客户端/服务器通信模式,由客户端向服务器提出配置申请,服务器返回为客户 端分配的 IP 地址等相应的配置信息,以实现 IP 地址等信息的动态配置。
  1. 设备作为 DHCP 服务器的职责是当工作站登录进来时分配 IP 地址,并且确保分配给每个 工作站的 IP 地址不同,DHCP 服务器极大地简化了以前需要用手工来完成的一些网络管 理任务。
  2. 设备作为 DHCP 客户端,登录到 DHCP 服务器后接收 DHCP 服务器分配的 IP 地址,所以设备的以太网接口需要配置为自动方式。
表 3-3-9 DHCP 服务器参数说明
接口
参数说明
缺省值
fastethernet
点选启用
启用
fastethernet
起始地址:设置地址池中分配给客户端设备的起始 IP 地址
192.168.1.2
fastethernet
结束地址:设置地址池种分配给客户端 设备的结束 IP 地址
192.168.1.100
fastethernet
有效期:设置分配 IP 的地址的有效期, 过期 DHCP 服务器将回收分配给客户 端的 IP 地址并重新分配 IP 地址,不能为空
1440 分钟
bridge 1
点选启用
启用
bridge 1
起始地址:设置地址池中分配给客户端 设备的起始 IP 地址
192.168.2.2
bridge 1
结束地址:设置地址池中分配给客户端 设备的结束 IP 地址
192.168.2.100
bridge 1
有效期:设置分配 IP 的地址的有效期, 过期 DHCP 服务器将回收分配给客户 端的 IP 地址并重新分配 IP 地址,不能 为空
1440 分钟
域名解析服务器
点击“编辑”可设置首选域名服务器和备选域名服务器
Windows 名称服务器 (WINS)
Windows 服务器对应的地址
静态 IP 设置


MAC 地址
设置一个静态指定 DHCP 的 MAC 地 址(不能与其他 MAC 相同,防止冲突)
 0000.0000.000 0
IP 地址
设置一个静态指定的 IP 地址(必须在起 始 IP 地址和结束 IP 地址范围内)

        IR900 所有以太网口默认都开启了 DHCP 服务器功能,建议用户首先选用自动获取 IP 的方式。

        一般情况 DHCP 数据包是无法穿越路由器进行传输的,就是不可能由 DHCP 服务器提供 DHCP 服务给远离两个以上路由器上连接的设备。通过 DHCP 转发可以实现让 DHCP 请求和 应答数据包穿越多台路由器(宽带路由器)的功能。

表 3-3-10 DHCP 转发参数说明
参数名称
说明
缺省值
启用
开启/关闭
关闭
DHCP 服务器
设置 DHCP 服务器,最多可以配置 4 个
源地址
与 DHCP 服务器相连的接口地址
表 3-3-11 DHCP 客户端
参数名称
说明
缺省值
bridge1
开启/关闭
关闭
Dot11radio 1 Dot11radio 2
WLAN 配置为客户端或 AP-Client 才有 能配置此端口)
开启
Fastethernet 0/1
开启/关闭
关闭
表 3-3-11 DHCP 客户端
参数名称
说明
缺省值
bridge1
开启/关闭
关闭
Dot11radio 1 Dot11radio 2
WLAN 配置为客户端或 AP-Client 才有 能配置此端口)
开启
Fastethernet 0/1
开启/关闭
关闭

3.3.8DNS服务

        域名系统(DNS,Domain Name System)是一种用于 TCP/IP 应用程序的分布式数据 库,提供域名与 IP 地址之间的转换。通过域名系统,用户进行某些应用时,可以直接使用便于 记忆的、有意义的域名,而由网络中的 DNS 服务器将域名解析为正确的 IP 地址。 设备支持通过配置域名服务实现如下两个功能:
  1. 域名服务器:设备通过 DNS 服务器进行动态域名解析。
  2. DNS 转发:设备作为 DNS 代理,在 DNS 客户端和 DNS 服务器之间转发 DNS 请求 和应答报文,代替 DNS 客户端进行域名解析。 手动设置域名服务器,如果为空就使用拨号获得的 DNS。一般在 WAN 口使用静态 IP 的 时候才需要设置此项。
表 3-3-12 域名服务器参数说明
参数名称
说明
缺省值
首选域名服务器
设备首先使用的 DNS 服务器
备选域名服务器
当首选 DNS 不能解析时,才会使用备选域名去 解析
        DNS 转发默认为开启状态。如果路由器开启了 DHCP 服务,那么就需要开启此服务,否 则关闭此服务。您可以设置指定[ 域名 <=> IP 地址 ]对,将 IP 地址和域名相对应后,通过访 问域名就可以访问对应的 IP。
表 3-3-13 DNS 转发参数说明
参数名称
明
缺省值
启用 DNS
转发服务器 开启/关闭
启用
主机
设置指定 IP 地址<=>域名的域名名称
IP 地址 1
设置指定 IP 地址<=>域名的 IP 地址 1
IP 地址 2
设置指定 IP 地址<=>域名的 IP 地址 2


        开启 DHCP 功能后,会默认开启 DNS 转发功能并且不能关闭;要把 DNS 转发关闭 就先要把 DHCP 服务器关闭了。


3.3.9动态域名

        DDNS 动态域名服务是将用户的动态 IP 地址映射到一个固定的域名解析服务上,用户每 次连接网络的时候客户端程序就会通过信息传递把该主机的动态 IP 地址传送给位于服务商主 机上的服务器程序,服务器程序负责提供 DNS 服务并实现动态域名解析。也就是说 DDNS 捕 获用户每次变化的 IP 地址,然后将其与域名相对应,这样其他上网用户就可以通过域名来进行 交流。而最终客户所要记忆的全部,就是记住动态域名商给予的域名即可,而不用去管他们是 如何实现的。
        DDNS 采用客户端/服务器模式:DDNS 客户端:需要动态更新域名和 IP 地址对应关系的 设备。Internet 用户通常通过域名访问提供应用层服务的服务器,如 HTTP、FTP 服务器。为 了保证 IP 地址变化时,仍然可以通过域名访问这些服务器,当服务器的 IP 地址发生变化时, 它们将作为 DDNS 客户端,向 DDNS 服务器发送更新域名和 IP 地址对应关系的 DDNS 更新请求。
        DDNS 服务器:负责通知 DNS 服务器动态更新域名和 IP 之间的对应关系。接收到 DDNS 客户端的更新请求后,DDNS 服务器通知 DNS 服务器重新建立域名和服务器之间的对应关系, 从而保证即使DDNS客户端的IP地址改变,Internet用户仍然可以通过同样的域名访问DDNS 客户端。
        DDNS 功能是作为 DDNS 的客户端工具,需要与 DDNS 服务器协同工作。在使用该功能 之前,需要先到对应网站如(www.3322.org)去申请注册一个域名。
        IR900 的 DDNS 服务类型包括:DynAccess、QDNS(3322)-Dynamic、QDNS(3322)- Static、DynDNS-Dynamic、DynDNS-Static、NoIP、Custom。
表 3-3-14 动态域名参数说明
参数名称
说明
缺省值
方法名称
用户自定义方法名称,不能为空
服务类型
选择提供动态域名的服务商
Url
用户设置域名 URL 格式,如花生壳域名 URL 格式: http://username:password@ddns.oray.com/ph/update?&hostname=domain/
用户名
申请注册动态域名的用户名
密码
申请注册动态域名的密码
主机名称
申请注册动态域名的主机名称
更新间隔(分钟)
 设备向 DDNS 服务器更新域名的间隔
60 分钟
指定接口的更新方法


接口
用户选择指定接口,可选择:bridage1、cellular 1、 fastethernet 0/1
cellular 1
方法
用户选择更新方法,与上述设置的方法名称一致


  1. 一般使用 DDNS 服务时,应确保设备拨号获取的地址为公网地址。
  2. 服务类型选择“定制”时才能使用 URL 格式。


3.10.3短信服务

        配置短信功能,能够实现短信控制设备重启、设备连接网络、设备断开网络连接。手机号 码配置为允许动作后点击<应用并保存>,就可以通过该手机号发送“reboot”指令重启设备, 或者发送“cellular 1 ppp up/down”指令使设备重新拨号或断开。最多可配置 10 条短信访问 控制用户。
表 3-3-15 短信服务参数说明
参数名称
说明
缺省值
启用
开启/关闭
关闭
模式
TEXT 和 PDU TEXT:是纯文本方式,可使用不同的 字符集,从技术上说也可以用于发送 中文短消息,但国内基本上不支持,主 要用于欧美地区 PDU:可以时而用任何字符集,PDU 串表面上是一串 ASCII 码。
TEXT
查询间隔
当开启短信服务时设备按照设置的时 间间隔去读取 SIM 卡短信,0 表示禁用
120
短信访问控制


ID
用户自定义 ID
1
动作
允许和拒绝 允许:设备响应被允许手机号码发送 的指令,执行相关指令 拒绝:设备不响应被拒绝手机号码发 送的指令,不执行相关指令
允许
手机号码
短信访问控制的手机号码
DI 通知短信
点选启用 DI 通知短信 使能 DI 短信通知后,IO 接口状态发 生变化时会给该号码发送短信通知
禁用

        IR900 设备短信功能不支持中文,只支持英文和数字.


3.4链路备份

        为了保持网络的稳定性,在设备组成的网络环境中,通常都使用一些备份连接,以提高网 络的健壮性、稳定性,这里的备份连接也称为备份链路或者冗余链路。

3.4.1SLA

        InHand SLA 基本原理:1.对象跟踪:对指定对象的可达性进行跟踪。2.SLA probe:对 象跟踪功能可使用 InHand SLA 向对象发出不同类型的探测。3.使用路由映射表的基于策略的 路由:将跟踪结果与路由进程关联起来。4.使用静态路由和跟踪选项。
SLA配置步骤
  1. 定义一个或多个 SLA 操作(探测)。
  2. 定义一个或多个跟踪(Track)对象,以跟踪 SLA 操作的状态 。
  3. 定义与跟踪对象相关联的措施。
表 3-4-1 SLA 参数说明
参数名称
说明
缺省值
标识
SLA 的索引或 ID,用户自定义也可自动生成 最多可添加 10 条 SLA
1
类型
探测的类型,默认为 icmp-echo,用户不可更改 Icmp-echo 数据包来探测主机地址是否存活,通过简单 发送一个 ICMP-ECHO(Type8)数据包到目标主机, 如果 ICMP-ECHO-Reply(ICMPtype0)数据包接收 到,说明主机是存活状态
icmpecho
目的地址
被探测的 IP 地址
数据大小
用户自定义数据大小,合法值:0-1000
56
探测间隔
用户自定义探测间隔,合法值:1-608400(秒) 设备按照设置的探测间隔定时发送 ICMP 探测
30
超时(毫秒)
用户自定义,合法值:1-300000(毫秒) 设备发送 ICMP 探测后在配置的超时时间内没有收到返 回包认为探测失败,进行下一次探测。
5000
次数
用户自定义,即探测失败多少次为链路故障,合法值:1- 1000(次) 当达到配置的探测次数后,认为 SLA 探测失败,这时 SLA 状态为 DOWN 状态。
5
生命周期
默认为 forever(即配置后永远生效),用户不可更改
forever

3.4.2Track模块

        Track 的用途是实现联动功能。
        联动功能由应用模块、Track 模块和监测模块三部分组成。 联动功能是指通过建立联动项,实现不同模块之间的联动,即由检测模块通过 Track 模块 触发应用模块执行某种操作。检测模块负责对链路状态、网络性能等进行探测,并通过 Track 模块将探测结果通知给应用模块。应用模块感知到网络状态的变化后,及时进行相应的处理, 从而避免通信中断或服务质量的降低。
        Track 模块位于应用模块和监测模块之间,主要功能是屏蔽不同监测模块的差异,为应用 模块提供统一的接口。
Track 模块与监测模块联动:
        用户通过配置,建立 Track 模块和监测模块之间的联动关系。监测模块负责对接口状态、 链路状态等进行探测,并将探测结果通知给 Track 模块,以便及时改变 Track 项的状态:
  1. 如果探测成功,则对应 Track 项的状态为 Positive
  1. 如果探测失败,则对应 Track 项的状态为 Negative

Track 模块与应用模块联动:

        用户通过配置,建立 Track 模块和应用模块之间的联动关系。Track 项的状态发生变化后, Track 模块将通知应用模块进行相应的处理。目前,可以与 Track 模块实现联动功能的应用模 块包括: VRRP、静态路由、策略路由、接口备份。
        在某些情况下,Track 项状态发生变化后,如果立即通知应用模块,则可能会由于路由无 法及时恢复等原因,导致通信中断,所以用户可以在配置 Track 项状态发生变化时,延迟一定 的时间通知应用模块。
表 3-4-2 Track 模块参数说明
参数名称
说明
缺省值
标识
Track 的索引或 ID,用户自定义也可自动生成,最多可创建 10 条
1
类型
用户可选择:sla 或 interface
sla
SLA 标识
定义过的 SLA 的索引或 ID 类型选择为 interface 时,此项不可用
1
接口
用户可选择的接口有:bridge 1、cellular 1、fastethernet 0/1 类型选择为 sla 时,此项不可用
cellular 1
异常状态延时
当接口或 sla 状态为 DOWN 时,需要多久 track 才显示异常。 0 表示立即显示,单位:秒
0
正常状态延时
当故障恢复时,可根据设置的时间(0 代表立即切换),延迟切 换,而不是立即切换
0

3.4.3VRRP

        VRRP(虚拟路由冗余协议)缺省路由为用户的配置操作提供了方便,但是对缺省网关设 备提出了很高的稳定性要求。通常,同一网段内的所有主机都设置一条相同的、以网关为下一 跳的缺省路由。当网关发生故障时,本网段内所有以网关为缺省路由的主机将无法与外部网络 通信。
        增加出口网关是提高系统可靠性的常见方法,此时如何在多个出口之间进行选路就成为需 要解决的问题。
        VRRP 虚拟路由器冗余协议将可以承担网关功能的一组路由器加入到备份组中, 形成一台虚拟路由器,由 VRRP 的选举机制决定哪台路由器承担转发任务,局域网内的主机只 需将虚拟路由器配置为缺省网关。
        VRRP 将局域网内的一组路由器划分在一起,由多个路由器组成,功能上相当于一台虚拟 路由器。根据不同网段的 VLAN 接口 IP,可以虚拟成多个虚拟路由器。每个虚拟路由器都有一 个 ID 号,最多可以虚拟 255 个。
VRRP 具有以下特点:
  1. 虚拟路由器具有 IP 地址,称虚拟 IP 地址。局域网内的主机仅需要知道这个虚拟 路由器的 IP 地址,并将其设置为缺省路由的下一跳地址。
  2. 网络内的主机通过这个虚拟路由器与外部网络进行通信。
  3. 组内路由器根据优先级,选举出一个路由器,承担网关功能。其他路由器作为 Backup 路由器,当网关路由器发生故障时,取代网关路由器继续履行网关职责, 从而保证网络内的主机不间断地与外部网络进行通信。

        VRRP 的监视接口功能更好地扩充了备份功能:不仅能在某路由器的接口出现故障时提供 备份功能,还能在路由器的其它接口(如连接上行链路的接口)不可用时提供备份功能。 51 当连接上行链路的接口处于 Down 或 Removed 状态时,路由器主动降低自己的优先级, 使得备份组内其它路由器的优先级高于这个路由器,以便优先级最高的路由器成为网关,承担转发任务。

表 3-4-3 VRRP 参数说明
参数名称
说明
缺省值
启用
启用/关闭
启用
虚拟路由器
ID 用户自定义虚拟路由器 ID,合法值:1-255
接口
设置虚拟路由器的接口,用户可选择: bridge 1 、 fastethernet 0/1
虚拟 IP 地址
设置虚拟路由器 IP 地址
优先级
VRRP 优先级的取值范围为 0 到 255(数值越大表明优先级越高),优先级越高,则越有可能成为网关路由器
100
通告间隔
虚拟 IP 组内路由器之间的心跳报文发送时间间隔
1
抢占模式
 抢占模式下,路由器一旦发现自己的优先级比当前的网关 路由器的优先级高,就会对外发送 VRRP 通告报文。导致重新选举网关路由器,并最终取代原有的网关路由器。相应 地,原来的网关路由器将会变成 Backup 路由器
启用
Track 标识
跟踪探测,定义过的 Track 的索引或 ID

3.4.4接口备份

        接口备份是指同一台设备的指定接口之间形成主-备份关系,当某个接口出现故障或带宽不足而导致业务传输无法正常进行时,可以将流量快速的切换到备份接口,由备份接口来承担业 务传输或分担网络流量,从而提高了数据设备通信的可靠性。
        当主接口链路状态由 up 转为 down 后,系统不立即切换到备份接口链路而是等待一个预 先设置好的延时。若超过延时后主接口状态仍为 down,系统才切换到备份接口链路。若在延时 时间段中,主接口状态恢复正常则不进行切换。
        当主接口链路状态由 down 转为 up 后,系统不立即切换回主接口而是等待一个预先设置 好的延时。若超过延时后主接口状态仍为 up,系统才切换回主接口。若在延时时间段中,主接 口状态再次转为 down 则不进行切换。接口备份时,主接口和备份接口不能同时存在。
表 3-4-4 接口备份参数说明
参数名称
说明
缺省值
主接口
正在使用的接口 ,用户可选择:bridge1 、cellular1 、fastethernet0/1
cellular 1
备份接口
等待切换的接口 ,用户可选择:bridge1 、cellular1 、fastethernet0/1
cellular 1
启动延时
设置等待多长时间启动跟踪探测策略生效,合法值:0-300
60
Up延时
当主接口由探测失败转换为探测成功时,可根据设置的时间(0 代表立即切换),延迟切换,而不是立即切换,合法值:0-180
0
Down延时
当主接口由探测成功转换为探测失败时,可根据设置的时间(0 代表立即切换),延迟切换,而不是立即切换,合法值:0-180
0
Track标识
跟踪探测,定义过的 Track 的索引或 ID。注:接口备份和 track 意识使用的时候,如探测地址不通后,主接口并不 down。

3.5路由

        路由是指分组从源到目的地时,决定端到端路径的网络范围的进程。路由工作爱 OSI 参考 模型第三层的数据包转发设备。路预期通过转发数据包来实现网络互连。路由器根据收到数据 包中的网络层地址以及路由器内部维护的路由表决定输出端口以及下一跳地址,重写链路层数 据包头实现转发数据包。路由器通过动态维护路由表来反映当前的网络拓扑,并通过网络上其 他路由器交换链路信息来维护路由表。
        路由包含静态路由、动态路由、组播路由共 3 模块。

3.5.1静态路由

        静态路由需要手工设置,设置后,去往指定目的地的报文将按照您指定的路径进行转发。 用户一般不需要设置此项。
表 3-5-1 静态路由参数说明
参数名称
说明
缺省值
目的网络
输入需要到达的目的 IP 地址
0.0.0.0
子网掩码
输入需要到达的目的地址的子网掩码
0.0.0.0
接口
数据到达目的网络使用的接口,用户可选择:cellular 1、 bridge 1、fastethernet 0/1
cellular 1
网关
输入数据在到达目的地址前,需要经过的下一个路由器 IP 地址
距离
即优先权,数值越小优先级越高
255
Track
标识 Track 的索引或 ID

3.5.2动态路由

        用于自治系统(AS)内部的网关协议有开放式最短路径优先(OSPF)协议和寻路信息协 议(RIP)。
1)RIP
        RIP主要用于规模较小的网络中。RIP 使用跳数来衡量到达目的地址的距离,称为度量值。 路由器到与它直接相连网络的跳数为 0,通过一个路由器可达的网络的跳数为 1,其余依此类 推。为限制收敛时间,RIP 规定度量值取 0~15 之间的整数,大于或等于 16 的跳数被定义为无穷大,即目的网络或主机不可达。为提高性能,防止产生路由环路,RIP 支持水平分割功能。 RIP 还可引入其它路由协议所得到的路由。
        在 RFC1058 中规定,RIP 受三个定时器的控制,分别是: Period update 定时器、 Timeout 定时器和 Garbage-Collection 定时器。 每个运行 RIP 的路由器管理一个路由数据库,该路由数据库包含了到所有可达目的地的 路由项,这些路由项包含下列信息:
  1. 目的地址:主机或网络的 IP 地址。
  2. 下一跳地址:为到达目的地,需要经过的本路由器相邻路由器的接口 IP 地址。
  3. 出接口:本路由器转发报文的出接口。
  4. 度量值:本路由器到达目的地的开销。
  5. 路由时间:从路由项最后一次被更新到现在所经过的时间,路由项每次被更新时,路由时间 重置为 0。
RIP 有两个不同的版本,RIPv1 和 RIPv2,其主要区别如下:
  1. RIPv1 有类路由协议,RIPv2 无类路由协议
  2. RIPv1 不支持 VLSM,RIPv2 支持 VLSM
  3. RIPv1 没有认证功能,RIPv2 支持认证,并且有明文和 MD5 两种认证
  4. RIPv1 没有手工汇总的功能,RIPv2 可以在关闭自动汇总的前提下,进行手工汇总
  5. RIPv1 使用广播更新,RIPv2 通过组播进行更新
  6. RIPv1 对路由没有标记的功能,RIPv2 可以对路由打标机(tag),标记用于过滤和做策略
  7. RIPv1 发送的 updata 最多可以携带 25 条路由条目,RIPv2 在有认证的情况下最多只能 携带 24 条路由
  8. RIPv1 发送的 updata 包里没有 next-hop 属性,RIPv2 有 next-hop 属性,可以用于路 由更新的重定
  9. RIPv1 定时更新,每隔 30 秒更新一次,RIPv2 采用了触发更新机制来急速路由计算
表 3-5-2 RIP 参数说明
参数名称
说明
缺省值
启用
启用/关闭
关闭
更新定时器
定义了发送路由更新的时间间隔,合法值:5- 2147483647,单位:秒 30 秒
30秒
超时定时器
定义路由老化时间。如在老化时间内没有收到关于某 条路由的更新报文,则该条路由在路由表中的度量值 将会被设置为 16。 合法值:5-2147483647,单位:秒
180秒
清除定时器
定义一条路由从度量值变为 16 开始,直到它从路由 表里被删除所经过的时间。在 Garbage-Collect 时 间内,RIP 以 16 作为度量值向外发送这条路由的更 新,如 Garbage-Collect 超时,该路由仍没有得到 更新,则该路由将从路由表中被彻底删除 合法值:5-2147483647
120秒
版本
RIP 的版本号,用户可选择:默认、v1、v2
默认
网络
网络号即网段中的第一个 IP 地址和子网掩码
高级选项


缺省信息发布
启用后将发布缺省信息
关闭
缺省度量
本路由器到达目的地的缺省开销 合法值:1-16,16 表示不可达
1
重定向直连路由
点选启用
关闭
重定向路由度量
启用重定向直连路由后,此项用于设置重定向直连路由的路由度量 合法值:0-16
重定向静态路由
点选启用
关闭
重定向路由度量
启用重定向静态路由后,此项用于设置重定向静态路 由的路由度量 合法值:0-16
重定向动态路由
点选启用
关闭
重定向路由度量
启用重定向动态路由后,此项用于设置重定向动态路 由的路由度量 合法值:0-16
距离/度量管理


距离
设置学习到的某条 RIP 路由的管理距离
120
IP 地址
需要设置的 RIP 路由的 IP 地址
子网掩码
需要设置的 RIP 路由的子网掩码
访问列表名
设置某条路由引用的访问策率
重定向路由度量
更改接口收到或发出路由的度量值
出/入过滤策略
用户可选择:in/out
In:进入路由器的时候访问列表配置生效
Out:出路由器器的时候访问列表配置生效
接口
用户可选择:bridge 1、cellular 1、fastethernet 0/1
访问列表名
用户配置的路由策率的访问列表名称
路由过滤策略


策略类型
用户可选择:access-list、prefix-list
accesslist
策略名
用户配置的前缀列表名
出/入过滤策略
用户可选择:in、out
in
接口
用户可选择:bridge 1、cellular1、fastethernet 0/1
过滤发送:只允许默认路由接口
选启用
禁用
被动接口


被动接口
用户可选择:bridge 1、cellular1、fastethernet 0/1
接口


接口
用户可选择:bridge 1、cellular1、fastethernet 0/1
RIP
发送版本 用户可选择:默认、v1、v2
默认
RIP
接收版本 用户可选择:默认、v1、v2
默认
水平分割/毒性翻转
用户可选择:split-horizon、disabled
认证方式
用户可选择:text、md5
密钥
RIPV2 报文交互时候使用的验证密钥
邻居


IP 地址
手动配置的 RIP 邻居地址
网络


IP 地址
RIP 需要发布出去接口的 IP 地址
子网掩码
RIP 需要发布出去接口的子网掩码
2)OSPF
        OSPF 开放最短路径优先协议是 IETF 组织开发的一个基于链路状态的内部网关协议。
        路由器 ID 号
        一台路由器如果要运行 OSPF 协议,必须存在 Router ID。Router ID 可以手工配置, 如果没有配置 Router ID,系统会从接口的 IP 地址中自动选择一个作为 Router ID。 其选择顺序如下:
  1. 如果配置了 Loopback 接口地址,则选择最后配置的 Loopback 接口的 IP 地址作 为 Router ID;
  2. 如果没有配置 LoopBack 接口地址,则选其他接口中 IP 地址最大的为 Router ID
OSPF 的协议报文有五种报文类型:
  1. HELLO 报文
  2. DD 报文(数据库描述报文)
  3. LSR 报文(链路状态请求报文)
  4. LSU 报文(链路状态更新报文)
  5. LSAck 报文(链路状态确认报文)
邻居和邻接
        OSPF 路由器启动后,便会通过 OSPF 接口向外发送 Hello 报文。收到 Hello 报文的 OSPF 路由器会检查报文中所定义的参数,如果双方一致就会形成邻居关系。形成邻居关系的 双方不一定都能形成邻接关系,这要根据网络类型而定。只有当双方成功交换 DD 报文,交换 LSA 并达到 LSDB 的同步之后,才形成真正意义上的邻接关系。LSA 是对路由器周围网络拓 扑结构的描述, LSDB 则是对整个网络的拓扑结构的描述。
表 3-5-3 OSPF 参数说明
参数名称
 说明
缺省值
启用
启用/关闭
关闭
Router ID
始发该 LSA 的路由器的 ID
高级选项


ABR 类型
用户可选择:cisco、ibm、standard、shortcut
cisco
RFC1583
兼容性 启用/关闭
关闭
OSPF
可选 LSA 启用/关闭 LSA:链路状态广播,是链接状态协议使用的一个分 组,它包括有关邻居和本通道成本的信息。LSA 被路 由器接受用于维护它们的路由选择表。
关闭
SPF
延时时间 设置 OSPF SPF 计算的延时时间 合法值:0-600000,单位:毫秒
200
SPF 初始化时间
设置 OSPF SPF 的初始化时间 合法值:0-600000,单位:毫秒
1000
SPF 最大时间
设置 OSPF SPF 的最大时间 合法值:0-600000,单位:毫秒
10000
参考带宽
合法值:1-4294967,单位:兆比特
100
接口


接口名称
需要配置 OSPF 参数的接口,用户可选择:bridge 1、 cellular1、fastethernet 0/1
网络
选择OSPF 网络类型,用户可选择:Broadcast、 NBMA、Point-to-Multipoint、Point-to-Point
Broadcast
Hello 定时器
发送 Hello 报文的时间间隔。如果相邻两台路由器的Hello 间隔时间不同,则不能建立邻居关系 合法值:1-65535
10
Dead
定时器 失效时间。如果在此时间内未收到邻居发来的 Hello 报文,则认为邻居失效。如果相邻两台路由器的失效时 间不同,则不能建立邻居关系 合法值:1-65535
40
重传
LSA 延迟定 时器 路由器向它的邻居通告一条 LSA 后,需要对方进行 确认。若在重传间隔时间内没有收到对方的确认报文, 就会向邻居重传这条 LSA 合法值:3-65535
5
传送 LSA 延迟定 时器
OSPF 报文在链路上传送时也需要花费时间,所以 LSA 的老化时间(age)在传送之前要增加一定的延 迟时间,在低速链路上需要对该项配置进行重点考虑 合法值:1-65535
1
接口高级选项


接口名称
用户可选择:bridge 1、cellular1、fastethernet 0/1
被动接口
开启被动接口后,接口只接收不发送 ospf 报文
关闭
接口开销值
设置接口运行OSPF时的开销值。缺省情况下,OSPF 会依据接口的带宽自动计算开销值。
10
协议优先级
配置路由器接口的 OSPF 优先级
10
认证方式
设置 OSPF 区域所使用的认证模式。 如果选择 Simple 认证模式,则还需要配置简单认证 密码以及对该密码再进行一次确认。 如果选择 MD5 认证模式,则还需要配置 MD5 键值和密码以及对该密码再进行一次确认。
密钥 ID
只选项 MD5 生效,范围 1-255
密钥 Ospf
报文交换时的验证密钥
网络


IP 地址
本地网络的 IP 地址
子网掩码
本地网络 IP 地址的子网掩码
域 ID
始发 LSA 的路由器所在的区域 ID
域


域 ID
设置 OSPF 区域的 ID 号
域
设置 OSPF 区域为 Stub 或 NSSA 区域。 骨干区域(区域 ID 为 0.0.0.0)不能被设置为 Stub 或 NSSA 区域。
禁止路由汇总
路由汇总是把一组路由汇聚为一个单个的路由广播。 路由汇聚的最终结果和最明显的好处是缩小网络上的 路由表的尺寸。
关闭
认证方式
用户可选择:simple password、md5
域高级选项-域地址汇总


域 ID
接口运行 OSPF 时所属的区域的 ID 号
IP 地址
设置接口所在网段 IP 地址。
子网掩码
设置接口所在网段子网掩码
禁止域间路由信息
禁止 ospf 域内路由信息在不同域之间路由
禁止
接口开销值
合法值:0-16777215
域高级选项-域过滤策略


域 ID
选择过滤策略应用的 ospf 域号
0
路由过滤策略
用户可选择:import、export、filter-in、filter-out
访问列表名
根据配置的访问列表名来控制域的路由过滤。只有在 配置的访问列表里的路由才生效。
空
域高级选项-域间虚链路


域 ID
设置 OSPF 区域的 ID 号
ABR 地址
ABR:连接多个区域的路由器是 ABR,配置 ABR 与 此域连接的接口地址
认证方式
用户可选择:simple password、md5
密钥 ID
只选项 MD5 生效,范围 1-255
密钥
Ospf 报文交换时的验证密钥
Hello 定时器
设置接口发送 Hello 报文的时间间隔。合法值:1- 65535
10
Dead 定时器
发送 hello 报文的超时时间,合法值:1-65535
40
重传 LSA 延迟定时器
当 LSA 传输失败后重新发送 SLA 的时间。合法值:1- 65535
5
传送 LSA 延迟定时器
SLA 发送时的延时时间,合法值:1-65535
1
路由重定向


路由重定向类型
用户可选择:connected、static、rip
connected
指定重定向路由度量
设备发送重定向路由时指定的度量值
外部路由的类型
设置引入的外部路由的路由类型。其中,
  1. Type1 外部路由表示此类路由的可信度较高,OSPF 协议认为计算出的外部路由的开销与自治系统内 部的路由开销是相当的,并且和 OSPF 自身路由的 开销具有可比性。即 Type1 外部路由的开销=本路 由器到相应的 ASBR 的开销+ASBR 到该路由目的地 址的开销。
  2. Type2 外部路由表示此类路由的可信度较低,OSPF 协议认为从 ASBR 到自治系统之外的开销远远大于 在自治系统之内到达 ASBR 的开销。所以,OSPF 计算路由开销时只考虑 ASBR 到自治系统之外的开 销,即 Type2 外部路由的开销=ASBR 到该路由目的 地址的开销。
无
路由映射
目前为不可用状态
重定向高级选项


总是重定向默认路由
设备启动后发送重定向默认路由
关闭
默认路由重定向度量值
发送重定向默认路由的度量值
默认路由重定向度量类型
用户可选择:1、2
指定缺省度量
路由重发布时候的默认度量
0
重定向高级选项--管理距离


域类型
用户可选择:inter-area、external
Interarea
距离
设置域学习的的 ospf 路由距离
3)路由策略
表 3-5-4 路由策略参数说明
参数名称
说明
缺省值
访问控制列表


访问列表名
用户自定义
行动
可选 permit 和 deny
permit
任意地址
点选后即任意地址,不需要再配 IP 地址和子网掩码
禁用
IP 地址
用户自定义
子网掩码
用户自定义
前缀列表


前缀列表名
用户自定义
序号
一个前缀列表名可以配置多个规则,一个规则对应一个 序号
行动
可选 permit 和 deny
permit
任意地址
点选后即任意地址,不需要再配 IP 地址、子网掩码、大 于前缀长度、小于前缀长度
禁用
IP 地址
用户自定义
子网掩码
用户自定义
大于前缀长度
填写子网掩码的网络标示位长度,限制 IP 段的最小 IP 地址 合法值:0-32
小于前缀长度
填写子网掩码的网络标示位长度,限制 IP 段的最大 IP 地址 合法值:0-32

3.5.3组播路由

        组播路由建立了一个从数据源端到多个接收端的无环数据传输路径,即构建组播分发树。 组播路由协议用于建立和维护组播路由,并正确、高效地转发组播数据包。
         基本设置主要是定义配置组播路由的数据源端。
表 3-5-5 基本设置参数说明
参数名称
说明
缺省值
启用
启用/关闭
关闭
源网络
源网络的 IP 地址
无
子网掩码
源网络的子网掩码
255.255.255. 0
接口
源网络的接口 用户可选择:bridge 1、cellular1、fastethernet 0/1
Bridge 1
        IGMP 是因特网协议家族中的一个组播协议,用于 IP 主机向任一个直接相邻的路由器报 告他们的组成员情况。它规定了处于不同网段的主机如何进行多播通信,其前提条件是路由器 本身要支持多播。它用来在 Ip 主机和与其直接相邻的组播路由器之间建立、维护组播组成员关 系。IGMP 定义了一个网段内主机与组播路由器之间如何维护组成员信息。
        在组播通信模型中,发送者不关注接收者的位置信息,只要将数据发送到约定的目的地址, 而接收者的信息由网络设备去收集和维护。IGMP 就是这样一个在接收者网段使用的主机对路 由器的信令机制。IGMP 通知路由器有关组成员的信息,路由器使用 IGMP 来获知与路由器相 连的子网上是否存在组播组的成员。
组播路由协议作用:
  1. 发现上游接口,离源最近的接口。因为组播路由协议只关心到源的最短路径。
  2. 通过(S,G)对来决定真正的下游接口,当所有的路由器都知道了他们的上下游接 口,那么一颗多播树就已经建立完成。根是源主机直连的路由器,而树枝是通过 IGMP 发现有组员的子网直连的路由器。
  3. 管理多播树。单播路由只需要知道下一跳的地址,就可以进行报文的转发。而组播, 是把从一个由源产生的报文发送给一组。

表 3-5-6 IGMP 参数说明
参数名称
说明
缺省值
上联接口


上连接口
连接上一级网络设备的接口 用户可选择:bridge 1、cellular1、fastethernet 0/1
bridge 1
下连接口列表


下连接口
连接下终端设备的接口 用户可选择:bridge 1、cellular1、fastethernet 0/1
bridge 1
上连接口
连接上一级网络设备的接口 用户可选择:bridge 1、cellular1、fastethernet 0/1
bridge 1

3.6防火墙

        路由器的防火墙功能实现了根据报文的内容特征(比如:协议类型、源/目的 IP 地址等), 来对入站方向(从因特网发向局域网的方向)和出站方向(从局域网发向因特网的方向)的数 据流执行相应的控制,保证了路由器和局域网内主机的安全运行。

3.6.1访问控制列表(ACL)

        ACL 即访问控制列表,通过配置一系列匹配规则,对指定数据流(如限定的源 IP 地址、 账号等)执行允许或禁止通过,达到对网络接口数据的过滤。当路由器的端口接收到报文后, 即根据当前端口上应用的 ACL 规则对报文的字段进行分析,在识别出特定的报文之后,根据 预先设定的策略允许或禁止相应的数据包通过。
        ACL 通过一系列的匹配条件对数据包进行分类,这些条件可以是数据包的源 MAC 地址、 目的 MAC 地址、源 IP 地址、目的 IP 地址、端口号等。
        由 ACL 定义的数据包匹配规则,也可以被其它需要对流量进行区分的功能引用。
表 3-6-1 访问控制参数说明
参数名称
 说明
缺省值
默认处理策略
可选择放行、阻止
放行
访问控制列表


ID
输入 ACL 规则编号,范围 1-199
动作
选择允许或拒绝报文通过
允许
协议
访问控制协议
ip
源 IP 地址
输入 ACL 规则匹配报文的源地址,(不配置表示 any, 代表所有网络)
源地址反掩码
输入 ACL 规则匹配报文的源地址反掩码
源端口
只有协议类型选择为 TCP 或 UDP 时,才可以指定源端 口号。any 表示 TCP/UDP 报文的任何源端口都匹配。
any
目的 IP 地址
输入 ACL 规则匹配报文的目的地址,(不配置表示 any, 代表所有网络)
目的地址反掩 码
输入 ACL 规则匹配报文的源地址反掩码
目的端口
只有协议类型选择为 TCP 或 UDP 时,才可以指定目的 端口号。any 表示 TCP/UDP 报文的任何目的端口都匹配
any
已建立的连接
表示控制已建立 TCP 连接的报文,未建立连接的 TCP 报 文不控制
禁用
记录日志
点选启用,启用后系统会记录关于访问控制方面的日志
禁用
片段
控制数据包从接口发送出去时被分片的报文
N/A
说明
便于记录访问控制各项参数意义
网络接口列表


接口名称
用户可选择:bridge 1、cellular1、fastethernet 0/1
bridge 1
规则
选择入站、出站和管理规则,可选择:none、100
none

3.6.2网络地址转换(NAT)

        NAT 可以实现局域网内的多台主机通过 1 个或多个公网 IP 地址接入因特网,即用少量的公网 IP 地址代表较多的私网 IP 地址,节省公网的 IP 地址。
表 3-6-2 网络地址转换(NAT)参数说明
参数名称
说明
缺省值
动作
SNAT:源地址转换:是将 IP 数据包的源地址转换成 另外一个地址。一般用于从路由器内部发往外部的数据 DNAT:目的地址转换:是将 IP 数据包的目的地址转 换成另外一个地址。一般用于从路由器外部发往内部的 数据 1:1NAT:1 对 1 转换 IP 地址。
SNAT
源网络
Inside:内部地址
Outside:外部地址
Inside
转换类型
选择网络地址转换的转换类型
用户可选择:
  1. IP to IP
  2. IP to INTERFACE
  3. IP PORT to IP PORT
  4. ACL to INTERFACE
  5. ACL to IP
IP toIP
匹配访问控制列表
当数据转换时根据配置的 ACL 来转换地址
ACL:100
转换成的地址
用户可选择:cellular 1、bridge 1、fastethernet 0/1
cellular 1
描述信息
对一条 NAT 的作用的描述
内部网络接口


ID
配置的 ID 标识
1 和 2
接口
定义的内部网络接口
ID1 对应: fastethernet 0/1
ID2 对应:bridge 1
外部网络接口


ID
配置的 ID 标识
1
接口
定义的外部网络接口 cellular
1


        网络地址转换规则是将 ACL 应用于地址池,只有匹配该 ACL 的地址才进行转换。

        私网 IP 地址是指内部网络或主机的 IP 地址,公网 IP 地址是指在因特网上全球唯 一的 IP 地址。RFC 1918 为私网预留出了三个 IP 地址块,如下:
  1. A 类:10.0.0.0~10.255.255.255
  2. B 类:172.16.0.0~172.31.255.255
  3. C 类:192.168.0.0~192.168.255.255
        上述三个范围内的地址不会在因特网上被分配,因此可以不必向运营商或注册中心 申请而在公司或企业内部自由使用。

3.6.3MAC-IP绑定

        MAC-IP 绑定,又叫做 ARP 绑定。ARP 绑定后,只有 MAC 地址和 ip 地址都与之前设 置的参数相同时才可以正常联网。MAC-IP 绑定主要用于防范局域网内的 ARP 攻击,也可以 防止用户随意接入设备,提高网络安全。
        当防火墙基本设置中默认处理策略设为禁止时,只有 MAC-IP 规定的主机才能访问外网。
表 3-6-3 MAC-IP 绑定参数说明
参数名称
说明
缺省值
MAC 地址
设置绑定的 MAC 地址
00:00:00:00:00:00
IP 地址
设置绑定的 IP 地址
说明
便于记录每条 MAC-IP 地址绑定规则的意义


        只有防火墙的默认处理策略设为阻止时,设置的 MAC-IP 功能才能生效。

3.7QoS

        QoS 可以对网络流量进行调控,避免并管理网络拥塞,减少报文丢包率。某些应用在给用 户带来方便的同时,也占用了大量的网络带宽。为了保证局域网内所有用户都能正常使用网络 资源,可以通过 IP 流量限制功能对局域网内指定主机的流量进行限制。
        QoS 支持为用户提供专用带宽,为不同业务提供不同的服务质量等,完善了网络的服务能 力。用户可以根据业务需要保证不同业务的不同需求,如保证时间敏感业务的低时延、多媒体 业务的带宽保证等。
        QoS 可以保证高优先级数据帧的接收,并加速高优先级数据帧的发送,确保关键业务不会 受到网络拥塞的影响。IR900 支持 4 个服务级别,可以根据数据帧的接收端口、Tag 优先级及 IP 优先级决定其服务级别。
表 3-7-1 流量控制参数说明
参数名称
说明
缺省值
 类


名称
用户自定义流量控制类名称
任意报文
点选启用,启用后对任意报文都进行流量控制
禁用
源地址
流量控制的源地址对(空代表 any)
目的地址
流量控制的目的地址对(空代表 any)
协议
点选协议类型,用户可选择:icmp、igmp、tcp、udp、 gre、esp、ah、ospf、vrrp、l2tp
策略


名称
用户自定义新建流策略的名称。
类
选择需要应用的类名称
保证带宽Kbps
 对每条流量保留的最小带宽,当发生拥塞时候,每条 流保留的最小带宽。合法值:1-100000
最大带宽 Kbps
每条流量的最大能保证的带宽,当发生阻塞时,实际 数据不能超过设置的最大带宽。合法值:1-100000
本地优先级
指定匹配报文优先级的级别,包括:用户可选择: highest、high、Medium、low、lowest
应用 QoS


接口
指定策略应用的接口,用户可选择:cellular 1、bridge 1、fastethernet 0/1
最大输入带宽 Kbps
用户自定义,但要大于输入策略的最大带宽 合法值:1-100000
最大输出带宽 Kbps
用户自定义,但要大于输出策略的最大带宽 合法值:1-100000
输入策略
表示将策略应用到接口的入方向。
输出策略
表示将策略应用到接口的出方向

目前 IR900 配置的 QOS 策率只有对输出起作用。
只有当实际流量大于配置的最大输出带宽时,QOS 策率才启作用。

3.8VPN

        VPN 是指依靠 Internet 服务提供商 ISP 和网络服务提供商 NSP 在公共网络中建立的虚 拟私人专用通信网络。“虚拟”主要指这种网络是一种逻辑上的网络。
VPN具有以下两个基本特征:
  1. 专用(Private): VPN 资源不被网络中非该 VPN 的用户所使用;且 VPN 能够提供 足够的安全保证,确保 VPN 内部信息不受外部侵扰。
  2. 虚拟(Virtual):VPN 用户内部的通信是通过公共网络进行的,而这个公共网络同时 也可以被其他非 VPN 用户使用,VPN 用户获得的只是一个逻辑意义上的专网。这个 公共网络称为 VPN 骨干网(VPN Backbone)。
        通过 VPN 将远程用户、公司分支机构、合作伙伴同公司总部网络建立可信的安全连接,实现数据的安全传输,如下图所示:

VPN的基本原理
        VPN 的基本原理是利用隧道技术,把 VPN 报文封装在隧道中,利用 VPN 骨干网建立专 用数据传输通道,实现报文的透明传输。
        隧道技术使用一种协议封装另外一种协议报文,而封装协议本身也可以被其他封装协议所 封装或承载。对用户来说,隧道是其公共电话交换网 PSTN/综合业务数字网 ISDN 链路的逻辑 延伸,在使用上与实际物理链路相同。
        常用的隧道协议有 L2TP、PPTP、GRE、IPSec、MPLS 等。

3.8.1IPSec VPN

        在 Internet 的传输中,绝大部分数据的内容都是明文传输的,存在很多潜在的危险,比如: 70 密码、银行帐户的信息被窃取、篡改,用户的身份被冒充,遭受网络恶意攻击等。网络中部署 IPSec 后,可对传输的数据进行保护处理,降低信息泄漏的风险。
        IPSec 是 IETF 制定的一组开放的网络安全协议,在 IP 层通过数据来源认证、数据加密、 数据完整性和抗重放功能来保证通信双方 Internet 上传输数据的安全性。减少泄漏和被窃听的 风险,保证数据的完整性和机密性,保障了用户业务传输的安全。
        IPSec 包括认证头协议 AH、封装安全载荷协议 ESP、因特网密钥交换协议 IKE,用于保护主机与主机之间、主机与网关之间、网关与网关之间的一个或多个数据流。其中,AH 和 ESP 这两个安全协议用于提供安全服务,IKE 协议用于密钥交换。
        IPSec 通过在 IPSec 对等体间建立双向安全联盟,形成一个安全互通的 IPSec 隧道,来 实现 Internet 上数据的安全传输。
表 3-8-1 IPSec 配置参数说明
参数名称
说明
缺省值
IKEv1 策略


标识
用户自定义 IKEv1 策略标识
加密算法
用户可选择:3DES、DES、AES128、AES192、AES256 3DES: 使用三个 64bit 的 DES 密钥对明文进行加密 DES:使用 64bit 的密钥对一个 64bit 的明文块进行加密 AES: 使用 128bit、192bit 或 256bit 密钥长度的 AES 算 法对明文进行加密
AES128
哈希算法
用户可选择:MD5、SHA1、SHA2-256、SHA2-384、 SHA2-512 MD5:通过输入任意长度消息,产生 128bit 的消息摘要。 SHA1:输入长度小于 bit 消息,产生 160bit 消息摘要。 SHA2-256:输出 256bit SHA2-384:输出 384bit SHA2-512:输出 512bit 相比:md5 计算速度快,SHA1 安全强度更高
SHA1
Diffie-Hellman密钥交换
 Diffie-Hellman 算法是一种公开密钥算法。通信双方在不传 送密钥的情况下通过交换一些数据,计算出共享的密钥。加密 的前提是交换加密数据的双方必须要有共享的密钥。IKE 的精 髓在于它永远不在不安全的网络上直接传送密钥,而是通过一 系列数据的交换,最终计算出双方共享的密钥。即使第三者(如黑客)截获了双方用于计算密钥的所有交换数据,也不足以计 算出真正的密钥
Group2
生命周期
设置 IKE SA 的存活时间,在设置的存活时间超时前会提前协 商另一个 SA 来替换旧的 SA。
86400
IKEv2 策略


标识
用户自定义 IKEv2 策略标识
加密算法
用户可选择:3DES、DES、AES128、AES192、AES256 3DES: 使用三个 64bit 的 DES 密钥对明文进行加密 DES:使用 64bit 的密钥对一个 64bit 的明文块进行加密 AES: 使用 128bit、192bit 或 256bit 密钥长度的 AES 算 法对明文进行加密
AES128
integrity
用户可选择:MD5、SHA1、SHA2-256、SHA2-384、 SHA2-512
  1. MD5:通过输入任意长度消息,产生 128bit 的消息摘要。
  2. SHA1:输入长度小于 bit 消息,产生 160bit 的消息摘要。
  3. SHA2-256:输出 256bit
  4. SHA2-384:输出 384bit
  5. SHA2-512:输出 512bit
SHA1
DiffieHellman
密钥交换 Diffie-Hellman 算法是一种公开密钥算法。通信双方在不传 送密钥的情况下通过交换一些数据,计算出共享的密钥。加密 的前提是交换加密数据的双方必须要有共享的密钥。IKE 的精 髓在于它永远不在不安全的网络上直接传送密钥,而是通过一 系列数据的交换,最终计算出双方共享的密钥。即使第三者(如 黑客)截获了双方用于计算密钥的所有交换数据,也不足以计 算出真正的密钥
Group 2
生命周期
设置 IKE SA 的存活时间,在设置的存活时间超时前会提前协 商另一个 SA 来替换旧的 SA。
86400
IPSec 策略


名称
设置 IPSec 策略的名称。 配置 IPSec 策略成功后,该参数不可修改。
封装 IPSec
协议中的 AH 协议定义了认证的应用方法,提供数据源 认证和完整性保证;ESP 协 议定义了加密和可选认证的应用方法,提供数据可靠性保证 AH 认证头协议:提供数据源认证、数据完整性校验和报文防 重放功能。发送端对 IP 头的不变部分和 IP 净荷进行离散运算,生成一个摘要字段。接收端根据接收的 IP 报文,对报文 重新计算摘要字段,通过摘要字段的比较,判别报文在网络传 输期间是否被篡改
ESP:ESP 封装安全载荷协议:除提供 AH 认证头协议的所 有功能之外,还可对 IP 报文净荷进行加密。ESP 协议允许对 IP 报文净荷进行加密和认证、只加密或者只认证,ESP 没有 对 IP 头的内容进行保护
ESP
认证方式
多种可选,用户可选择:MD5、SHA1、SHA2-256、SHA2- 384、SHA2-512
  1. MD5:通过输入任意长度消息,产生 128bit 的消息摘要。
  2. SHA1:输入长度小于 bit 消息,产生 160bit 的消息摘要。
  3. SHA2-256:输出256bit
  4. SHA2-384:输出 384bit
  5. SHA2-512:输出 512bit
SHA1
IPsec 模式
IPSec 协议的封装模式 隧道模式:在原始 IP 报文头外封装一个 IPSec 报文头(AH 或 ESP),然后在最外层封装新的 IP 报文头,原 IP 报文被 当作有效载荷的一部分受到 IPSec 的保护。隧道模式一般用 在两个安全网关之间。在一个安全网关被加密的报文,只有到 达另一个安全网关才能够被解密 传输模式:传输模式:在 IP 报文头和上层协议报文头之间插 入一个 IPSec 报文头(AH 或 ESP)。在这种模式下,原 IP 报文头不变,只是 IP 协议字段被改为 AH 或 ESP,并重新计算IP报文头校验和。传输模式适用于两台主机,或者是一台主机和一个安全网关之间的通讯
隧道模式
IPSec 隧道配置-基本参数


对端地址
设置对端 IKE 对等体的 IP 地址或域名(当 IR900 为 server 时配置为 0.0.0.0)

接口名称
设置应用IPSec策略的接口,用户可选择bridge 1、cellular1、 fastethernet 0/1
Cellular 1
IKE 版本
设置 IKE 协议使用的版本号,支持 IKEv1 和 IKEv2。
IKEv1
IKEv1 策略
在 IKEv1 策略列表里定义过的策略标识

IKEv2 策略
在 IKEv2 策略列表里定义过的策略标识

IPsec 策略 在 IPsec
策略列表里定义过的策略标识

协商模式
设置 IKEv1 的协商模式: 主模式:主模式将密钥交换信息与身份认证信息相分离。这种 分离保护了身份信息,从而提供了更高的安全性。 野蛮模式:野蛮模式缺少身份认证,但可以满足某些特定的网 络环境需求。如果无法预先知道发起者的地址、或者发起者的 地址总在变化,而双方都希望采用预共享密钥认证方法来创建 IKE SA,就可以用野蛮模式。
主模式
认证方式
两种认证方式可选:共享密钥和数字证书共享密钥:用户输入共享密钥数字证书:用户需在证书管理页面导入相应的有效证书
共享密钥
共享密钥
IKE 使用预共享密钥的认证方法时,在 IKE 协商的两端,即本 端设备和对端设备需要配置相同的认证字。
本地子网
地址 IPESC 定义的感兴趣流中的源网络
对端子网
地址 IPESC 定义的感兴趣流中的目的网络
IPSec 隧道配置-IKE 高级选项(第 1 阶段)


本地标识
设置 IKE 协商中本端设备的身份类型: IP 地址:使用接口的 IP 地址作为本端的身份,和对端进行 IKE 协商,交互身份信息。 FQDN:使用字符串作为本端身份 User FQDN:使用全域名形式作为本端身份
IP 地址
对端标识
设置 IKE 协商中对端设备的身份类型: IP 地址:填写对端建立 IPsec 接口的地址 FQDN:设置 IKE 协商中对端设备身份使用的名称,需要和对 端设备上设置的保持一致 User FQDN:与对端配置的全域名一致
IP 地址
IKE连接检测(DPD)
设置是否启用对等体存活检测 DPD 功能。 DPD 是指 IKE 对等体间通过 DPD 消息检测对方的存活。
禁用
IKE连接检测(DPD)
DPD 超时时间:当接收端触发 DPD 查询,主动向对端发送 请求报文进行检测,超过超时时间仍没有收到对端的 DPD 回 应报文时,将删除此 IPsec SA。合法值:10-3600 单位:秒
DPD 重试间隔:用于 IPSec 邻居状态的检测时间间隔。 启动 DPD 功能后,当接收端在触发 DPD 的时间间隔内收不 到对端的 IPSec 加密报文时,能够触发 DPD 查询,主动向 对端发送请求报文,对 IKE 对等体是否存在进行检测 合法值:10-3600,单位:秒
0,建议 参 数 60
0,建议 参 数 180
XAUTH
XAUTH 用户名,XAUTH 密码
IPSec 隧道配置-IPSec 高级选项(第 2 阶段)


完美前向加密(PFS)
PFS 是一种安全特性,指一个密钥被破解,并不影响其他密钥 的安全性,因为这些密钥间没有派生关系。IPSec 第二阶段的 密钥是从第一阶段的密钥导出的,当第一阶段 IKE 密钥被窃 取后,攻击者将可能收集到足够的信息来导出第二阶段 IPSec SA 的密钥,PFS 通过执行一次额外的 DH 交换,保证第二阶 段密钥的安全。
禁用
IPsec SA 生命周期
设置 IPSec SA 的生存周期。IPSec 协商建立 SA 时,采用 本端设置的生存周期和对端的生存周期中较小的一个。
3600 秒
IPsec SA 空闲超时
 时间 当 IPsec 建立成功后在配置的空闲时间内没有数据传输,则 IPSec SA 就会失效。IPSec SA 快要失效前,IPSec 协商建 立新的 SA,这 样在旧的 SA 失效前新的 SA 就已经准备好。
0 秒
IPSec 隧道配置-Tunnel 高级选项


隧道启动方式
设置 IPsec 启用方式 自动连接:应用 IPSec 策略后,自动完成 IKE 的协商建立 IPSec 隧道。常用于客户端模式 仅响应连接:只会被动接收 Ipsec 请求,不会主动发起连接。 常用于 server 模式 按需连接: 接口有 IPsec 定义的报文通过时,才完成 IKE 的 协商,建立 IPSec 隧道。
自动连接
本地/远端
发送证书 规则 用户可选择:请求时发送证书、总是发送证书、不发送证书 使用证书建立 Ipsec 时,两端都必须知道对端的证书,并验证 成功才能成功建立连接。 本地的证书一般都有保存,但对端 的证书可能保存,可能没有保存(常见情况);一般情况下,在 IPSEC 建立连接时,两端都会发送“请求证书”请求,当 ipsec 服务收到该请求后就会发送自己的证书到对端。
总是发送证书:有些 ipsec 服务不会发送“请求证书”请求, 但是它的本地又没有保存对端的证书,那么对端就必须要配置 成“总是发送证书”才能建立 Ipsec。
请求时发送证书:只有当对端发送请求时,才发送本地证书。
不发送证书:不管对端是否发送请求,本地都将把自己的证书发送到对端。
总是发送证书
表 3-8-2 IPSec 扩展参数说明
参数名称
说明
缺省值
基本参数


名称
设置 IPsec Profile 的名称。
IKE 版本
设置 IKE 协议使用的版本号,支持 IKEv1 和 IKEv2。
IKEv1
IKEv1策略
在 IKEv1 策略列表里定义过的策略标识
IKEv2策略
在 IKEv2 策略列表里定义过的策略标识

IPsec策略
在 IPsec 策略列表里定义过的策略标识
协商模式
设置 IKEv1 的协商模式:
主模式:主模式将密钥交换信息与身份认证信息相分离。这 种分离保护了身份信息,从而提供了更高的安全性。
野蛮模式:野蛮模式缺少身份认证,但可以满足某些特定的 网络环境需求。如果无法预先知道发起者的地址、或者发起 者的地址总在变化,而双方都希望采用预共享密钥认证方法 来创建 IKE SA,就可以用野蛮模式

认证方式
两种认证方式可选:共享密钥和数字证书
共享密钥
IKE 高级选项(第 1 阶段)


本地标识
和所选本地标识类型对应的本地标识,用户可选择:IP 地址、 FQDN、User FQDN
IP 地址
对端标识
和所选对端标识类型对应的对端标识 用户可选择:IP 地址、FQDN、User FQDN
空 IP 地址
IKE 连接检测(DPD)
DPD 超时时间:当接收端触发 DPD 查询,主动向对端发送 请求报文进行检测,超过超时时间仍没有收到对端的 IPSec 加密报文时,将删除此 ISAKMP Profile。 合法值:10-3600,单位:秒
0
IKE 连接检测(DPD)
DPD 重试间隔:用于 IPSec 邻居状态的检测时间间隔。 启动 DPD 功能后,当接收端在触发 DPD 的时间间隔内收 不到对端的 IPSec 加密报文时,能够触发 DPD 查询,主动 向对端发送请求报文,对 IKE 对等体是否存在进行检测。 合法值:10-3600,单位:秒
0
IPSec 高级选项(第 2 阶段)


完美前向加密(PFS)
PFS 是一种安全特性,指一个密钥被破解,并不影响其他密 钥的安全性,因为这些密钥间没有派生关系。IPSec 第二阶 段的密钥是从第一阶段的密钥导出的,当第一阶段 IKE 密钥 被窃取后,攻击者将可能收集到足够的信息来导出第二阶段 IPSec SA 的密钥,PFS 通过执行一次额外的 DH 交换,保 证第二阶段密钥的安全。
禁用
IPsec SA
生命周期 设置 IPSec SA 的生存周期。IPSec 协商建立 SA 时,采用 本端设置的生存周期和对端的生存周期中较小的一个。
3600

  1. 加密算法的安全性由高到低依次是:AES、3DES、DES,安全性高的加密算法实 现机制复杂,但运算速度慢。对于普通的安全要求,DES 算法就可以满足需要。
  2. 当 IR900 作为 IPsec server 时,对端地址请配置成 0.0.0.0,一般用于一端公网 地址,一端拨号上网地址不固定场景
  3. IPsec 扩展一般和 GRE 结合使用,用于组建 DMVP 或 GRE OVER IPsec 网络



3.8.2GRE

        通用路由封装(GRE)定义了在任意一种网络层协议上封装任意一个其它网络层协议的协 77 议。GRE 可以作为 VPN 的三层隧道协议,为 VPN 数据提供透明传输通道。简单来说,GRE 是一种隧道技术,提供了一条通路使封装的数据报文能够在这个通路上传输,在隧道的两端分 别对数据报进行封装及解封装。GRE 隧道应用组网如下图所示:

        随着 IPv4 网络的广泛应用,为了使某些网络层协议的报文能够在 IPv4 网络中传输,可以 将这些报文通过 GRE 技术进行封装,解决异种网络的传输问题。
采用 GRE 隧道传输主要用在以下几种情况:
  1. GRE 隧道可以像真实的网络接口那样传递多播数据包,而单独使用 IPSec,则无法对多播 传输进行加密。
  2. 采用的某种协议无法进行路由。
  3. 需要用一个 IP 地址不同的网络将另外两个类似的网络连接起来。
GRE 应用举例:与 IPSec 结合,保护组播数据
        GRE 可以封装组播数据并在 GRE 隧道中传输,而 IPSec 目前只能对单播数据进行加密保护。对于组播数据需要在 IPSec 隧道中传输的情况,可以先建立 GRE 隧道,对组播数据进行 GRE 封装,再对封装后的报文进行 IPSec 加密,从而实现组播数据在 IPSec 隧道中的加密传输。如下图所示:


表 3-8-3 GRE 关键参数说明
参数名称
说明
缺省值
启用
启用或禁用 GRE 功能
禁用
接口标识
设置GRE 隧道名称,范围 1-100
网络类型
选择 GRE 网络类型,用户可选择:点对点、子网
点对点
本地虚拟 IP
设置本地虚拟 IP 地址
对端虚拟 IP
设置对端虚拟 IP 地址,若为子网类型,此项为本地 子网掩码
源地址类型
选择源地址类型,并设置对应类型的 IP 地址或接口名称
IP
本地接口名称
配置 GRE 隧道的源接口

本地 IP 地址
配置 GRE 隧道的源地址
对端地址
配置 GRE 隧道的目的地址
密钥
设置隧道的认证密钥,两端配置需一致
MTU
设置 GRE 隧道的最大传输单元,以字节为单位
IPsec Profile
禁用,与 IPsec 扩展结合使用
禁用
启用 NHRP
下一跳解析协议,用于连接到非广播多路访问 (NBMA)式子网络的源站(主机或路由器)决定到 达目标站间的 “ NBMA 下一跳 ”的互联网络层地 址和 NBMA 子网地址。
启用 禁用
启用 NHRP
NHS 地址
启用 NHRP
认证密钥
启用 NHRP
维持时间
启用 NHRP
禁止 NHRP Purge 消息
说明
GRE 隧道的描述信息


  1. NHRP 只用于 DMVP 网络,一般 GRE 不需要开启 NHRP
  2. GRE 一般用于两端地址都是固定公网情况。



3.8.3L2TP

        二层隧道协议 L2TP 是虚拟私有拨号网 VPDN 隧道协议的一种,扩展了点到点协议 PPP 的应用,是远程拨号用户接入企业总部网络的一种重要 VPN 技术。
        L2TP 通过拨号网络(PSTN/ISDN),基于 PPP 的协商,建立企业分支用户到企业总部的隧道,使远程用户可以接入企业总部。PPPoE 技术更是扩展了 L2TP 的应用范围,通过以 太网络连接 Internet,建立远程移动办公人员到企业总部的 L2TP 隧道。
        L2TP 二层隧道协议。L2TP 是将来自用户网络的私有数据从二层 PPP 头部开始进行封装, 数据没有加密机制,可通过 IPSec 保证数据安全。
        主要用途:企业驻外机构和出差人员可从远程经由公共网络,通过虚拟隧道实现和企业总 部之间的网络连接。
L2TP 典型组网图如下所示:

参数名称
说明
缺省值
L2TP Class


名称
用户自定义 L2TP Class 名称
认证
点选启用,启用后网络连接时需要认证对端
禁用
主机名
网络连接本端的主机名,可以不配
隧道认证密钥
当认证点选启用后必须配置隧道认证密钥,否则 不需要配置
Pseudowire Class


名称
用户自定义 Pseudowire Class 名称
L2TP
Class 上边定义过的 L2TP Class 名称
源接口
选择源接口名称,用户可选择:bridge 1、 cellular 1、fastethernet 0/1
cellular 1
数据封装协议
用户可选择:L2TPV2、L2TPV3
L2TP V2
隧道管理协议
用户可选择:L2TPV2、L2TPV3、NONE
L2TP V2
L2TP 隧道


启用
开启或禁用 L2TP 隧道
启用
标识
L2TP 虚拟接口标识号
1
L2TP
服务器 设置 L2TP 服务器的 IP 地址或域名
Pseudowire Class
上边定义过的 Pseudowire Class 名称
认证方式
选择认证方式,用户可选择:Auto、PAP、CHAP
Auto
用户名
对端服务器设定的合法的用户名
密码
对端服务器设定的合法的密码
本地 IP 地址
设置 L2TP 虚拟接口地址的 IP 地址,也可不配 让对端服务器自动分配
远端 IP 地址
服务器端 L2TP 地址池的网关,也可不配
L2TPv3 隧道


启用
开启或禁用 L2TPV3 隧道
启用
标识
L2TPV3 虚拟接口标识号
1
远端地址
设置 L2TPV3 服务器的 IP 地址或域名
空
Pseudowire Class
上边定义过的 Pseudowire Class 名称
封装协议
用户可选择:IP、UDP
IP
源端口
当使用 UDP 协议建立 L2TP 时使用的源端口
目的端口
当使用 UDP 协议建立 L2TP 时的目的端口
Xconnect 接口
用户可选择:fastethernet,L2TPV3 桥接端口
L2TPv3 会话


本地隧道会话 ID
静态配置 L2TPV3 时指定的本地隧道 ID,范围 1-65535
远端隧道会话 ID
静态配置 L2TPV3 时指定的远端隧道 ID,范围 1-65535
本地隧道 ID
上面配置的 L2TPv3 隧道标识
本地会话 IP 地址
静态配置 L2TPV3 虚接口的地址
表 3-8-5 L2TP 服务器参数说明
参数名称
说明
缺省值
启用
开启或禁用 L2TP 服务器
禁用
账号
L2TP 服务器的接入账号
密码
L2TP 服务器的接入密码
认证类型
用户可选择:Auto、PAP、CHAP
Auto
本地 IP 地址
L2TP 服务器接口的虚拟地址
客户端起始 IP 地址
L2TP 服务器地址池的起始地址
客户端结束 IP 地址
L2TP 服务器地址池的结束地址
连接检测时间间隔
L2TP 建立成功后,发送连接检测报文的时间间隔合法 值:0-32767,单位:秒
60 秒
连接检测最大失败次数
L2TP 连接检测失败后,当达到最大失败次数后,L2TP 重新建立连接。合法值:0-100
5
启用
MPPE 微软点对点加密术,规定了如何在数据链路层通信机密 性保护的机制。它通过对 PPP 链接中 PPP 分组的加 密以及 PPP 封装处理,实现数据链路层的机密性保护
禁用
启用隧道认证
隧道认证密钥
启用隧道认证
服务器端名称
启用隧道认证
客户端名称
专家选项(建议不填)
调试 L2TP 时用的参数

3.8.4Open VPN

        允许参与建立 VPN 的单点使用预设的私钥,第三方证书,或者用户名/密码来进行身份验 证。它大量使用了 OpenSSL 加密库,以及 SSLv3/TLSv1 协议。
        在 OpenVpn 中,如果用户访问一个远程的虚拟地址(属于虚拟网卡配用的地址系列,区 别于真实地址),则操作系统会通过路由机制将数据包(TUN 模式)或数据帧(TAP 模式)发 送到虚拟网卡上,服务程序接收该数据并进行相应的处理后,通过 SOCKET 从外网上发送出 82 去,远程服务程序通过 SOCKET 从外网上接收数据,并进行相应的处理后,发送给虚拟网卡, 则应用软件可以接收到,完成了一个单向传输的过程,反之亦然。
表 3-8-6 OpenVPN 客户端参数说明
参数名称
说明
缺省值
启用
开启或禁用 OpenVPN 客户端
启用
ID
设置隧道 ID
OpenVPN服务器
设置 OpenVPN 服务器的 IP 地址或域名
端口号
建立 OpenVPN时使用的服务端口号
1194
协议类型
用户可选择 udp、tcp
udp
认证类型
选择认证类并配置相应认证类型的参数
用户可选择:
用户名/密码
预共享密钥
数字证书
数字证书/用户名/密码
数字证书/TLS 认证
数字证书/TLS认证/用户名/密码
用户名/密码

隧道描述
用户自定义隧道描述内容
高级选项


源接口
 建立 OpenVPN 时使用的接口,用户可选择: bridge 1、cellular 1、fastethernet 0/1
接口类型
选择该接口发出去的数据形式。 Tun:大多时候被用于基于 IP 协议的通讯。 Tap:允许完整的以太网帧通过 Openvpn 隧道, 提供非 ip 协议的支持
tun
网络类型
选择网络类型,用户可选择:net30、p2p、subnet net30:从 pool 中选择 4 个掩码为 30 的 ip,将 中间两个 ip 中的大者作为 client 的虚拟网卡 ip; 将小者作为 client 的对端 ip p2p:从 pool 中选择一个 ip 作为 client 的虚拟网 卡 ip,将自己的实际虚拟网卡 ip 作为 client 的对端 ip。
Subnet:从 pool 中选择一个 ip 作为 client 的虚 拟网卡 ip,将自己的子网掩码作为 client 的子网 掩码 一般作为 openvpn 客户端时不需要配置由服务 器端推送地址
net30
加密算法
OpenVPN 传输数据时使用的加密协议,必须与服务器保持一致
Default
HMAC
OpenVPN 传输数据时采用的校验方式,校验不通过数据传输失败。必须与服务器一致。
 sha1
LZO 压缩
OpenVPN 数据传输时采用的压缩形式
关闭
重定向网关
使 Client 的默认网关指向 OpenVPN,让 Client 的所有流量都通过 OpenVPN 接口转发
关闭
Remote Float
允许远端改变它的 IP 地址/端口
关闭
连接检测时间间
隔 OpenVPN 建立成功后,发送连接检测报文的时 间间 隔合法值:10-1800,单位:秒
60 秒
连接检测超时时间
OpenVPN 连接检测失败后,当达到最大失败次 数 后,L2TP 重新建立连接。 合法值:60-3600
300 秒
MTU
OpenVPN 接口的最大传输单元,单位:字节
1500
调试日志
点选启用
禁用
专家配置
配置 OpenVPN 扩展参数
导入配置
选择需要导入的 OpenVPN 配置文件
表 3-8-7 OpenVPN 服务器参数说明
参数名称
说明
缺省值
启用
开启或禁用 OpenVPN 服务器
启用
配置方法
用户可选择:手动配置、导入配置文件
手动配置参数说明


认证类型
用户可选择:

用户名/密码
预共享密钥
数字证书
数字证书/用户名/密码
数字证书/TLS 认证
数字证书/TLS 认证/用户名/密码
本地 IP 地址
OpenVPN 服务器接口的虚拟 IP 地址
远端 IP 地址
Openvpn 客户端的虚拟 IP 地址
255.255.255.0
隧道描述
OpenVPN 隧道的描述信息
显示高级选项
点选启用
启用
源接口
建立 OpenVPN 时使用的接口,用户可选择: bridge 1、cellular 1、fastethernet 0/1
接口类型
选择该接口发出去的数据形式。 Tun:大多时候被用于基于 IP 协议的通讯。 Tap:允许完整的以太网帧通过 Openvpn 隧道, 提供非 ip 协议的支持
tun
网络类型
选择网络类型,用户可选择:net30、p2p、subnet
net30
协议类型
和服务器通讯时的协议,和客户端保持一致
udp
端口号
OpenVPN 服务使用的端口号
1194
客户端互联模式
 开启后允许接入的客户端互相访问
禁用
加密算法
OpenVPN 传输数据时使用的加密协议,必须与 服务器保持一致
Default
HMAC
OpenVPN 传输数据时采用的校验方式,校验不 通过数据传输失败。必须与服务器一致。
sha1
LZO 压缩
OpenVPN 数据传输时采用的压缩形式。与客户 端保持一致
关闭
连接检测时间间
隔 OpenVPN 建立成功后,发送连接检测报文的时 间间 隔合法值:10-1800,单位:秒
60 秒
连接检测超时时间
OpenVPN 连接检测失败后,当达到最大失败次 数 后,L2TP 重新建立连接。合法值:60-3600
300 秒
MTU
OpenVPN 接口的最大传输单元,单位:字节
1500
调试日志
点选启用
禁用
专家配置
配置 OpenVPN 扩展参数
用户名/密码
使用用户密码认证方式时服务器配置的用户/密 码
本地子网
OpenVPN 服务器到客户端的路由,一般填写客 户端实际通讯的子网
客户端子网
OpenVPN 服务器推送到客户端的静态路由。
客户端 ID
标识客户端的属性 ID,一般为客户端证书名或用户名

        导入配置可以直接导入对端服务器生成的配置文件,导入以后将不用再手动配置 OPENVPN 客户端参数。

3.8.5证书管理

        Scep(Simple Certificate Enrollment Protocol)简单证书注册协议,是 cisco 和 Verisign 一起制定的设备证书管理的通信协议。它利用现有的 PKCS#7 和 PKCS#10 协议 技术结合,享有广泛的支持客户端和 CA 的实现。
该协议现在支持以下操作:
  1.  CA 证书的下载(-- getca)
  2. 证书的注册(-- enroll)
  3. 证书的查询(-- getcert)
  4. 证书吊销列表的查询(-- getcrl)
表 3-8-8 证书管理关键参数说明
参数名称
 说明
缺省值
启用简单证书申请协议
开启或禁用证书申请协议
禁用
启用简单证书申请协议


强制重新申请
强制重新申请为不检测当前证书状态,每次重新启动证书申请服务。
禁用
请求状态
当前设备申请证书的状态,分为 initialize Enrolling、Re-Enrolling、Complete 四种状态
N/A
证书保护密钥
 申请证书时候设置的证书保护密钥,起到数字证 书加密作用,当导入和导出证书时配置的保护密 钥和证书申请时的密钥一致才能使用
证书保护密钥确认
对证书保护密钥校验
限定 CA
设置设备信任的 CA 标识符在申请证书时,是通 过一个可信实体认证机构,来完成实体证书的注 册颁发,因此必须指定一个信任的 CA 标识符, 将设备与该 CA 进行绑定,该设备证书的申请、 获取、废除及查询均通过该 CA 执行
禁用
服务器 URL
证书服务器的 URL 地址,证书申请前必须指定 注册服务器的 URL,随后实体可通过 SCEP 向 该服务器提出证书申请 比如:http://100.17.145.158:8080/certsrv/ mscep/mscep.dll。
证书名
指定要申请的证书的名称,即:证书通用名
FQDN
设置证书的 FQDN(Fully Qualified Domain Name,合格域名)FQDN 是实体在网络中的唯 一标识,由一个主机名和域名组成,可被解析为 IP 地址。例如, www 是一个主机名, whatever.com 是 一 个 域 名 , 则 www.whatever.com 就是一个 FQDN
单位名 1
配置证书所属的单位名称 1
单位名 2
 配置证书所属的单位名称 2
域名
配置证书的合格域名
序列号
配置申请证书的序列号
认证密码
设置证书申请时的挑战密码,挑战码是指撤销证 书时使用的密码(可选)
 空
认证密码确认
对认证密码校验,与上面配置一样。
主机地址
设置证书使用的 IP 地址
RSA 密钥长度
合法值:128-2048,单位:位 1023
查询时间间隔
设备向证书服务器查询当前证书状态的时间间 隔,合法值:30-3600,单位:秒
60 秒
查询超时时间
设置设备查询证书状态的最大时间,当达到超时 时间后,认为本次证书申请失败。合法值:30- 86400,单位:秒
3600 秒
证书吊销
启用或禁用证书吊销 CA 可通过称为证书吊销的过程来缩短证书寿 命。CA 发布一个证书吊销列表 (CRL),列出被 认为不能再使用的证书的序列号。CRL 指定的 寿命通常比证书指定的寿命短得多。CA 也可以 在 CRL 中加入证书被吊销的理由。它还可以加 入被认为这种状态改变所适用的起始日期。
禁用
证书吊销参数


CRL URL
CRL:证书吊销列表,设置 CRL 发布点的 URL
OCSP URL
在线证书状态协议(OCSP)可以测定所需要检 验证书的(撤消)状态。 配置 OCSP 服务器的 URL,一般与证书服务器 的 URL 一致
导入公钥证书
手动上传本地公钥到设备
导入私钥证书
手动上传本地私钥到设备
导入 CA 证书
手动上传本地 CA 证书到设备
导入证书回收列表
手动上传本地 CRL 到设备
导入 PKS12 证书
手动上传本地 PKS12 格式证书到设备
表 3-8-9 ROOT CA 参数说明
参数名称
说明
缺省值
导入根 CA 证书
手动上传本地根 CA 证书到设备
未选择


        使用证书时,确保路由器时间和实际时间同步。

3.9工业接口

        路由器可以通过工业接口与带有工业接口的终端设备相连,把带有工业接口的终端的数据 通过路由器无线上传到上层设备,实现终端设备与上层设备的无线通信。
        路由器工业接口有串口和 IO 接口。串口有 RS232 和 RS485 两种接口模式;IO 接口有数 字量输入和继电器输出两种接口。
        RS232 采用全双工通信,仅需几条信号线就可以实现,一条发送线、一条接收线及一条地 线。RS232 一般用于 20m 以内的通信。
        RS485 采用半双工通信,能远距离传输串行通信数据。由于工业现场的环境较为恶劣,为保证工业现场较长传输距离的情况下数据的正确性,一般工业现场设备采用 RS485 进行通讯。 RS485 可以用于几十米到上千米的通信。
        IO 接口的数字量输入可以把电信号转换成二进制控制信号的数字量,数字量就是逻辑变量 或者开关变量:只有 0 和 1 两个状态。低电压对应“0”;高电压对应“1”
        IO 接口的继电器输出相当于一个“自动开关”,可以在电路中起到自动调节、安全保护、 转换电路等作用。

3.9.1DTU

3.9.1.1串口设置
        根据与路由器相连的终端设备的串口参数设置路由器串口的参数,实现路由器与终端设备 的正常通信。
表 3-9-1 串口设置参数说明
参数名称
说明
缺省值
串口类型
串口 1 类型为 RS232,串口 2 类型为 RS485,不可以 更改
RS232/RS485
波特率
这是一个衡量符号传输速率的参数。它表示每秒钟传送的 符号的个数。
9600
数据位
设置通信中实际数据位的参数
8 bits
校验位
在串口通信中的检错方式,一般是奇偶校验或无
无校验
停止位
用于表示单个包的最后一位。典型的值为 1,1.5 和 2 位。
1 bits
软件流控
串口通讯的流控提供了由于某种原因不能进行通 讯时阻塞通讯的一种机制。流控可以使数据接收设备在不 能接收数据时通知数据发送设备,使其停止发送。
关闭
串口描述
用户自定义


  1. 路由器的串口参数与相连的终端设备的串口参数必须一致。
  2. DTU功能和GPS IP转发不能同时开启。

3.9.1.2DTU1
表 3-9-2 DTU 1 参数说明
参数名称
说明
缺省值
启用
点选启用
关闭
DTU 协议
用户可选择:透明传输、TCP 服务器、RFC2217 模式、IEC101 转 104、Modbus 网桥、DC 协议。 透明传输和 TCP 服务器:若选用透明传输则设备作 客户端,若选用 TCP 服务器则设备作服务器端
RFC2217 模式:选用此模式后不用再设置串口配置
IEC101 转 104:适用于电力行业,功能和 TCP 相似
透明传输
协议
两种可选:TCP 协议和 UDP 协议
TCP 协议
连接类型
两种可选:长连接和短连接
长连接:TCP 客户端和 TCP 服务器建立连接后, 一 直保持 TCP 连接。
短连接:TCP 客户端和 TCP 服务器建立连接后, 当空闲时间内没有数据传输,自动断开与服务 器 TCP连接
长连接
心跳间隔
TCP 客户端和 TCP 服务器建立连接后,定期发送 TCP 心跳报文的时间间隔,合法值:1-3600,单位:秒
60
心跳重试次数
 当 TCP 心跳超时后,设备重新发送 TCP 心跳,达 到设置的心跳重试次数后,重新建立 TCP 连接。 合法值:1-100
串口缓存帧个数
当串口收发数据时设置的串口缓存大小,默认 4K
4
串口分帧长度
当串口发送数据时,设置的一帧数据的大小。当达到后开始发送。合法值:1-1024,单位:字节
1024
串口分帧间隔
当串口发送数据时候,当发送间隔大于设置的分帧 间隔后合,设备会自动分帧发送,合法值:10- 65535,单位:毫秒
100
最小重连间隔
用户自定义最小重连间隔时间。设备启动连接时如 果没连接成功会按照此最小重连间隔时间重连。直 到最大连接时间达到用户自定义的最大重连间隔。 合法值:15-60,单位:秒
15
最大重连间隔
用户自定义最大重连间隔时间。设备启动连接且连 接时间达到最大重连间隔时间后,每隔此间隔时间 (即用户自定义的最大重连间隔时间)连接一次。 合法值:60-3600,单位:秒
180
多中心策略
用户可选择:并发、轮询
并发:同时去连接目的 IP 地址列表中的中心
轮询:先连接列表前边的中心,若连接上就不再连接后边的;若没有连接上则按照自前往后的顺序去连接,直到连接上一个中心为止
并发
源接口
有四种选择。一般用户不用选择 用 户 可 选 择 : IP 、 bridge 1 、 cellular 1 、 fastethernet 0/1
IP
本地 IP 地址
源接口选择 IP 时对应的设备接口 IP 地址。一般用 户不用配置,可为空
DTU 标识
用户自定义,成功连接服务器后自动向服务器发送 的 DTU 标示。也可以不配置,保持空状态。
调试日志
点选开启
关闭
开启
ReportID 点选启用
禁用
心跳间隔时间
启用 ReportID 才需设置此项 合法值:1-65535,单位:秒
0
心跳包内容
启用 ReportID 才需设置此项
目的 IP 地址


服务器地址
用户自定义设备要连接的服务器 IP 地址
服务器端口
用户自定义设备要连接的服务器端口

  1. 目的IP地址最多可以设置10个。
  2. DTU2的配置方法和DTU1完全一致。


3.9.2IO接口

        继电器输出状态默认是闭合,可以通过手动控制使其断开或闭合,或手动设置断开时间参数,到达设定值后自动转为闭合。
表 3-9-3 IO 接口状态参数说明
参数名称
说明
缺省值
数字量输入


数字量输入 1
10V 以下电压对应“低(0)”; 10V 及以上电压对应“高(1)”
低(0)
继电器输出
默认状态是闭合。可以通过手动控制改变其状态,若不通 过动作部分手动改变其状态,设备则会一直保持闭合状态
闭合
继电器输出 1


动作
断开:点击后继电器处于断开状态 闭合:点击后继电器处于闭合状态 断开->闭合:用户自定义断开时间参数,达到设置参数后 自动转为闭合
断开时长:1000 毫秒
输入高动作
当数字量输入为高时,会触发 IPsec 或 OpenVpn 启用和禁用动作
输入低动作
当数字量输入为低时,会触发 IPsec 或 OpenVpn 启用和禁用动作
输出闭合的事件
当 IPsec 或 OpenVpn 连接或断开时,可以控制继电器闭合
输出断开的事件
当 IPsec 或 OpenVpn 连接或断开时,可以控制继电器断开

3.9.3Modbus

        Modbus网络是一个工业通信系统,由带智能终端的可编程控制器和计算机通过共用线路或局部专用线路连接而成。Modbus协议是应用于电子控制器上的一种通用语言。通过此协议,控制器之间、控制器经由网络(例如以太网)和其他设备之间通信。它已经成为一种通用工业标准。有了它,不同厂商生产的控制设备可以连成工业网络,进行集中监控。
        在Modbus系统中有2种传输模式,ASCII和RTU(远程终端设备)可选择。在每个Modbus系统中只能使用一种模式,不允许两种模式混用。
表 3-9-4 Modbus Tcp 参数说明
参数名称
说明
缺省值
启用
点选启用
禁用
端口
用户自定义端口号
502

3.10工具

3.10.1Ping探测

        提供从路由器Ping外网的功能。
表 3-10-1 Ping探测参数说明
参数名称
说明
缺省值
主机
需要 Ping 探测的目的主机地址
192.168.2.1
次数
设置 Ping 探测的次数
4 次
包大小
设置 Ping 探测包的大小
32 字节
专家选项
可使用 Ping 的高级参数

3.10.2路由探测

        用于检测网络的路由故障。
表 3-10-2 路由探测参数说明
参数名称
说明
缺省值
主机
需要探测的目的主机地址
192.168.2.1
最大跳数
设置路由探测的最大跳数
20
超时时间
设置路由探测的超时时间
3 秒
协议
可选择 ICMP/UDP
UDP
专家选项
可使用路由探测的高级参数

3.10.3网络抓包

表 3-10-3 网络抓包参数说明
参数名称
说明
缺省值
接口
用户可选择:any、bridge 1、cellular 1、 fastethernet0/1
any
抓包个数
指定抓包个数,当达到设置的个数停止抓包
指定抓包个数,当达到设置的个数停止抓包 10
专家选项
可选的抓包配置参数。可以根据设定的参数抓取 包内容


        IR900抓包使用的是tcpdump功能,设置专家选项参数时请参考tcpdump参数设置。


3.10.4网速测试

        用于检测网速。通过上传和下载文件来测试网速。
表 3-10-4 网速测试参数说明
参数名称
说明
缺省值
浏览
选择要上传测试的文件
上传
用于测试路由器各接口上传速率
下载
用于测试路由器各接口上传速率

3.11安装向导

        简化的常规配置,在这里可以对路由器进行快速,简单,基础的配置,在这里不能显示配置结果,但配置完成之后可以在前边对应的具体配置里看到配置结果。

3.11.1新建LAN

表 3-11-1 新建LAN参数说明
参数名称
说明
缺省值
禁用桥接口 点选启用 禁用
接口 选择新建 LAN 接口,用 户可选择: bridge1 、 fastethernet0/1 bridge 1
主 IP
用户可以根据需要配置或更改主 IP 地址
子网掩码
用户可以根据需要配子网掩码(可自动生成)
255.255.255.0
DHCP服务
启用/禁用
启用
起始地址
设置动态分配的起始 IP 地址
结束地址
设置动态分配的结束 IP 地址
有效期
设置动态分配的 IP 的有效期 合法值:30-10080,单位:分钟
1440

3.11.2新建WAN

表 3-11-2 新建WAN参数说明
参数名称
说明
缺省值
接口
选择新建 WAN 接 口 , 用 户 可 选 择 : bridge1 、 fastethernet0/1
fastethernet 0/1
类型
WAN 接口 IP 地址的配置类型,用户可选择:静态 IP、 动态地址(DHCP)、ADSL 拨号(PPPoE)
静态 IP
主 IP
用户可以根据需要配置或更改主 IP 地址
子网掩码
用户可以根据需要配子网掩码(可自动生成)
255.255.255.0
网关
设置网关 IP 地址
首选域名
服务器 设置域名服务器地址
网络地址转换
点选启用,启用后可以把私网 IP 地址转换成公网 IP 地址
启用

3.11.3新建拨号

表 3-11-3 新建拨号参数说明
参数名称
说明
缺省值
拨号参数
用户可选择:自动、定制
自动
定制参数说明


APN
选择新建 WAN 接口
3gnet
拨号号码
移动运营商提供相关拨号参数(请根据当地运营商选择)
*99***1#
用户名
移动运营商提供相关拨号参数(请根据当地运营商选择)
gprs
密码
移动运营商提供相关拨号参数(请根据当地运营商选择)
●●●●
网络地址转换
点选启用,启用后可以把私网 IP 地址转换成公网 IP 地址
启用

3.11.4新建IPSec隧道

表 3-11-4 新建IPSec隧道参数说明
参数名称
说明
缺省值
基本参数


隧道序号
为建立的隧道确定一个序号
1
接口名称
选择接口名称 用户可选择:cellular 1 、bridge1、fastethernet 0/1 cellular
1
对端地址
设置 VPN 对端的 IP
协商模式
可选主模式,野蛮模式。 一般选择主模式
主模式
本地子网地址
设置 IPSec 本地保护子网
本地子网掩码
设置 IPSec 本地保护子网掩码
255.255.255.0
对端子网地址
设置 IPSec 对端保护子网
对端子网掩码
设置 IPSec 对端保护子网掩码
255.255.255.0
第一阶段参数


IKE 策略
可选择 3DES-MD5-DH1 或 3DES-MD5- DH2 等 3DES-MD5- DH2
3DES-MD5- DH1
IKE 生命周期
设置 IKE 的生命周期
86400 秒
本地标识类型
可选择 FQDN,USER FQDN,IP 地址
IP 地址
本地标识
仅限于 FQDN 和 USER FQDN。 根据选择的标识类型填入相应标识( USER FQDN 应为标准邮箱格式)
对端标识类型
可以选择 FQDN,USER FQDN,IP 地址
IP 地址
对端标识
仅限于 FQDN 和 USER FQDN。根据选择的标 识类型填入相应标识(USER FQDN 应为标准邮 箱格式)
认证方式
可以选择共享密钥和数字证书
共享密钥
密钥
认证方式选择为共享密钥时显示此项。 设置 IPSec VPN 协商密钥
第二阶段参数


IPSec 策略
可选择 3DES-MD5-96 或 3DES –SHA1-96 等
3DES-MD5- 96
IPSec 生命周期
设置 IPSec 生命周期
3600 秒

        必须为每个隧道创建入站和出站规则。如果仅为单向连接创建筛选器,则不会应用规则。


3.11.5新建端口映射

表 3-11-5 新建端口映射参数说明
参数名称
说明
缺省值
协议
协议可选 TCP 或 UDP
TCP
外部接口
用户根据需要选择连接外网的接口,用户可选择:cellular 1 、 bridge1、fastethernet 0/1、vlan 1
bridge1
服务端口
TCP 或 UDP 数据通讯端口
内部地址
映射对象的设备地址
内部端口
映射对象的 TCP 或 UDP 端口
描述信息
用户自定义

四、典型应用配置

4.1DDNS应用举例

应用举例:一台IR900使用拨号方式获得公网 IP 地址,设置 DDNS 将用户的动态 IP 地址 映射到一个固定的域名解析服务上。
路由器配置步骤如下:
第一步:配置设备的动态域名参数。如果使用定制的域名参数,配置如图 4-1-1 所示;如果使 用普通的域名参数,配置如图 4-1-2 所示


第二步:配置好动态域名保存应用以后等待几分钟,然后 ping 该域名确认动态域名配置成功, 如图 4-1-3 所示。

4.2网关平台应用举例

应用举例:添加设备到网关平台。
路由器配置步骤如下:
第一步:配置网管平台参数,其中,服务器:c2.inhandnetworks.com, 端口:20003。

第二步:登录网关平台(http://c2.inhandnetworks.com),添加该设备即可。

4.3恢复出厂设置

4.3.1网页方式

        登录Web页面后,单机导航树中的“管理>>配置管理”菜单,进入“配置管理”。单击<恢复出厂设置>按钮,确定恢复出厂后,重启系统,恢复出厂成功。

4.3.2硬件方式

        采用硬件方式恢复出厂设置步骤:
  1. 在设备面板找到Reset复位键;
  2. 设备上电后10秒内长按Reset键不松开;
  3. 当ERR灯变红后,松开Reset键;
  4. 当ERR灯熄灭后,再重新按住Reset键1秒后松开;
  5. 当看到ERR灯闪烁三次后熄灭,表明恢复出厂设置成功。

4.4导入/导出配置

        登录Web页面,单击导航树中的“管理>>配置管理”菜单,进入“配置管理”页面。
  1. 击<浏览>选择配置文件,然后单击<导入>按钮。导入配置文件后,重启系统即可生效。
  2. 单击<备份 running-config >,导出目前正在应用的配置参数文件,保存。 导出的文件为.cnf 格式,默认文件名为 running-config.cnf。
  3. 单击<备份 startup-config >,导出设备开启时的配置参数文件,保存。 导出的文件 为.cnf 格式,默认文件名为 startup-config.cnf。

4.5日志与诊断记录

        登陆 WEB 页面,单击导航树中的“管理>>系统日志”菜单,进入“系统日志”界面。单击对 应按钮即可完成日志与诊断记录的下载。

4.6上网方式

4.6.1拨号上网

        单击导航树中的“网络>>拨号接口”菜单,进入“拨号接口”界面。如果使用移动卡,默 认参数即可;如果使用联通卡需要修改“拨号参数集”里的参数。图 4-6-1 分别举例了移动和 联通对应的“拨号参数集”里的参数配置情况。

4.6.2有线上网

第一步:禁用拨号接口。单击导航树中“网络>>拨号接口”菜单,如图 4-6-2 所示。

第二步:新建 WAN,其中新建 WAN 类型有三种。单击导航树中“安装向导>>新建 WAN” 菜单,图 4-6-3、图 4-6-4 和图 4-6-5 分别是静态 IP 类型、ADSL 拨号(PPPoE)类型和 DHCP 类型举例。



4.7新建LAN

        单击导航树中“安装向导>>新建 LAN”菜单,如图 4-7-1 所示。

4.8VRRP典型配置举例

1.组网需求
        主机 A 把路由器 A 和路由器 B 组成的 VRRP 备份组作为自己的缺省网关,访问 Internet 上的主机 B。
VRRP备份组构成:
  1. 备份组号为 1
  2. 备份组虚拟路由器的IP地址为192.168.2.254/24
  3. 交换机A做Master
  4. 交换机B做备份交换机,允许抢占
路由器
与host A 相连以太网接口
与host A 相连IP地址
优先级
工作模式
R_A
F0/1
192.168.2.1
110
抢占
R_B
F0/2
192.168.2.2
100
抢占
2.组网拓扑

3.配置步骤
R_A:
第一步:配置F0/1
       单击导航树中的“链路备份>>VRRP”进入“VRRP”界面,配置VRRP,如下图所示。

        单击导航树中的“链路备份>>VRRP”进入“VRRP 状态”界面,查看 VRRP 状态,如下图所示。

第二步:配置F0/2
        单击导航树中的“网络>>以太网接口”进入“以太网口 0/2”界面,配置以太网口 0/2。

R_B:
第一步:配置F0/1
        单击导航树中的“链路备份>>VRRP”进入“VRRP”界面,配置VRRP,如下图所示。

        单击导航树中的“链路备份>>VRRP”进入“VRRP 状态”界面,查看 VRRP 状态.

第二步:配置F0/2
        单击导航树中的“网络>>以太网接口”进入“以太网口 0/2”界面,配置以太网口 0/2。

        主机 A 缺省网关设为 192.168.2.254。正常情况下,路由器 A 行使网关的职能,当路由 器 A 关机或出现故障,路由器 B 将接替行使网关的职能。设置抢占方式的目的是当路由器 A 恢复工作后,能够继续成为 Master 行使网关的职能。

4.9接口备份应用举例

应用举例:一台IR900路由器,PC连接到IR900的fastethernet 0/2 口,IR900 的 fastethernet 0/1 口连接有线网上网,拓扑图如下所示。配置路由器创建接口备份,使其在有线网故障时通过拨号上网。

路由器配置步骤如下:
第一步:打开“安装向导>>新建 WAN”,配置有线上网参数,如图所示。

第二步:打开“网络>>DNS 服务”的“域名服务器”,配置对应参数,如图所示。 配置完成后检查确认 PC 能正常上网。

第三步:打开“链路备份>>SLA”,配置对应参数,其中 IP 地址应设置为公网或专网内可 ICMP 探测的主机地址,例如 203.86.63.233 是 PC 所属的企业网关地址,如图所示。


第四步:打开“链路备份>>Track 模块”,配置对应参数。

第五步:打开“链路备份>>接口备份”,配置对应参数。

第六步:打开“路由>>静态路由”,配置对应参数新增 3 条路由,其中 10.5.3.234 是 PC 所 属的局域网网关,如图所示。其中距离参数表示优先权,数值越小越优先。

第七步:拔掉网线制造有线上网故障,稍后路由器便会通过 cellular 口拨号上网;当把网线重 新连好,稍后又会使用有线上网。

4.10静态路由应用举例

应用举例:给两个局域网之间建立静态路由,使其可以相互通信,拓扑图如下图所示。
第一步:配置 IR900a,参数配置如图所示。

第二步:配置 IR900b,参数配置,如图所示。

第三步:PC1 和 PC2 可以相互通信,静态路由添加成功。

4.11动态路由应用举例

 应用举例:给两个局域网之间建立动态路由,使其可以相互通信,拓扑图如下图所示。

一)
RIP 路由器配置步骤如下:
第一步:配置 IR900a,参数配置如图所示。

第二步:配置 IR900b,参数配置,如图所示。

第三步:PC1 和 PC2 可以相互通信,动态路由添加成功。
二)OSPF
路由器配置步骤如下:
第一步:配置 IR900a,参数配置如图所示。

第二步:配置 IR900b,参数配置,如图所示。

第三步:PC1 和 PC2 可以相互通信,动态路由添加成功。

4.12组播路由应用举例

应用举例:设置路由器使其能接收来自某网络的组播数据,其拓扑图如下图所示

路由器配置步骤如下:
第一步:启用组播路由并配置组播路由参数,如图所示。

第二步:配置 IGMP 参数,如图所示。

4.13访问控制应用举例

应用举例:一台路由器 IR900,其中 FE 0/1 口连接内网,内网网段为 192.168.1.2/254;FE 0/2 口连接内网,内网网段 192.168.2.2/254。配置路由器使其 FE 0/2 口连接内网不能访问 Internet 网,而 FE 0/1 口连接内网可以正常访问 Internet 网。
路由器配置步骤如下:
第一步:打开“访问控制(ACL)”,单击<新增>添加访问控制列表,配置参数如图所示。

第二步:参数配置完成后单击<应用并保存>,即可在界面中看到刚刚新建的访问控制列表 ID 为 “101”的相关信息,如图所示。

第三步:在“网络接口列表”里“接口名称”选择“cellular1”,“出站规则”选择“101”, 单击<新增>并保存即可,如图所示。

4.14网络地址转换应用举例

应用举例:一台路由器 IR900,通过拨号上网,其中 FE 0/2 口连接一个服务器,该服务器 IP 地址为 192.168.2.23。配置路由器使其公网可以访问该服务器。
(端口映射方式)路由器配置如图所示:

(DMZ 方式)路由器配置如图所示:


  4.15QoS应用举例

应用举例:设置路由器,将本地优先级分配给不同的下载通道。
路由器配置步骤如下:
第一步:添加“类”来描述下载流量,例如指定的本地主机的 IP 地址作为目的地。
第二步:添加“策略”,为每个“类”分配保证带宽和本地优先级。
第三步:选择应用策略的出口接口,并给接口分配一个出口最大带宽。如图所示。

第二步:配置好动态域名保存应用以后等待几分钟,然后 ping 该域名确认动态域名配置成功, 如图 所示。 而 FE 0/1 口连接内网可以正常访问 Internet 网。

4.16DTU应用举例

应用举例:一台IR900,设置DTU功能,使其可以和服务器相互通信,其拓扑图如下所示。

路由器配置步骤如下:
第一步:配置 DTU 串口参数。串口参数要和对端设备串口参数保持一致,如图所示。

第二步:配置 DTU 功能参数,如图所示。

第三步:创建并启用服务器,IR900 通过 DTU 功能连接服务器,连接成功后 IR900 会自动向服务器发送 DTU 标示(DTU 标示参数为空则不发送),如图所示。

第四步:连接 IR900 的 PC 通过 DTU 功能和服务器可以相互发送数据,如图所示。


4.17一对一IPSec VPN配置举例

        在 Router A 和 Router B 之间建立一个安全隧道,对客户分支机构 A 所在的子网 (192.168.1.0/24)与客户分支机构 B 所在的子网(172.16.1.0/24)之间的数据流进行安全 保护。安全协议采用 ESP 协议,加密算法采用 3DES,认证算法采用 SHA。
组网示意图如下所示:

组网设置步骤:
(1)设置 Router A
第一步:单击导航树中的“VPN>>IPSec”进入“IPSec 配置”界面,配置参数,如图所示。

第二步:单击导航树中的“VPN>>IPSec”进入“IPSec 配置”界面,单击“IPSec 隧道配置” 处的<新增>,在新打开的界面配置参数,如图所示。



        本地标识和对端标识地址一般不用填写。
        建立 ipsec VPN 时,IPSec Profile 不用配置,只有 DMVPN 时才用到 IPSec Profile。

(2)设置 Router B
第一步:单击导航树中的“VPN>>IPSec”进入“IPSec 配置”界面,配置参数,如图所示。

第二步:单击导航树中的“VPN>>IPSec”进入“IPSec 配置”界面,单击“IPSec 隧道配置” 处的<新增>,在新打开的界面配置参数,如图所示。

(3)查看 VPN 状态
        单击导航树中的“VPN>>IPSec”进入“IPSec 状态”界面,查看参数,如图所示。

4.18DM VPN 组网配置举例

网络配置

组网环境
  1. R1:拥有固定公网 IP 地址(即 HUB)
  2. R2/R3/R4:拨号上网,动态获得公网 IP 地址(即 SPOKE )
  3. 需求:R2/R3/R4 与 HUB 建立 DMVPN ,使得各个内网均能互访.
  4.  涉及知识点:GRE tunel / NHRP / 动态路由协议的配置 / IPSec VPN 。
组网设置
(1)R2/R3/R4 的配置
第一步:配置 IPSec 单击导航树中的“VPN>>IPSec”进入“IPSec 配置”界面,配置参数,如图所示。

        单击导航树中的“VPN>>IPSec”进入“IPSec 扩展”界面,配置参数,如图所示。

第二步:配置 GRE
单击导航树中的“VPN>>GRE”菜单,进入“GRE”界面,点击<新增>进入GRE 配置界面, 配置参数,如图所示。

第三步:配置动态路由RIP
        单击导航树中的“路由>>动态路由”菜单,进入“RIP”界面,配置参数,如图所示。

第四步:查看 IPSec 状态
        单击导航树中的“VPN>>IPSec”菜单,进入“IPSec 状态”界面,查看状态,如图所示。

(2)HUB 的配置(采用命令配置方式)
第一步:配置 IPSec VPN
#ipsec config
crypto ipsec-daemon stop
crypto ikev1 policy 1
      encryption 3des
      hash sha1
      group 2
      lifetime 86400
crypto ikev1 keyring test_keyring
      pre-shared-key address 0.0.0.0 0.0.0.0 key 1234567890
crypto ikev1 profile test
      authentication pre-share
      identity local address
      match identity remote address
      keyring test_keyring
      policy 1
      dpd 180 60
crypto ipsec transform-set ipsecwz1 esp-3des esp-md5-hmac
      mode tunnel
crypto ipsec profile test
      set ikev1-profile test
      set transform-set ipsecwz1
      set security-association lifetime seconds 3600
第二步:配置 GRE 和 NHRP
interface Tunnel1
ip address 192.168.77.1 255.255.255.0
ip mtu 1436
ip nhrp map multicast dynamic
ip nhrp network-id 10
ip nhrp holdtime 180
no ip split-horizon tunnel source FastEthernet0/1
tunnel mode gre multipoint
tunnel key 123456
tunnel protection ipsec profile abc
第三步:动态路由协议的配置
HUB(config)#router rip
HUB(config-router)#network 192.168.0.1 255.255.255.0
HUB(config-router)#network 192.168.77.1255.255.255.0

4.19
